Ống kính hình nón thon 24mm

Tóm tắt sản phẩm

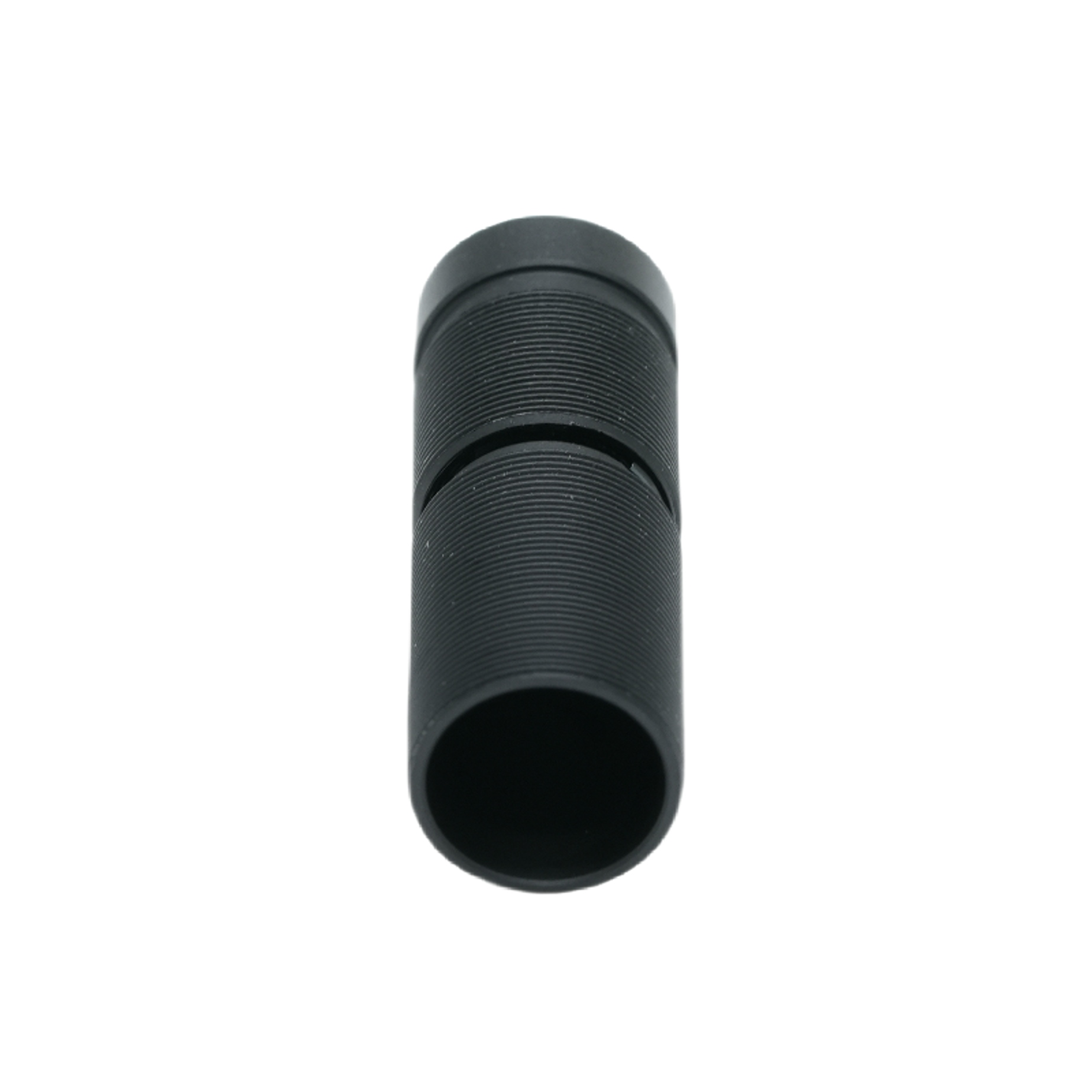

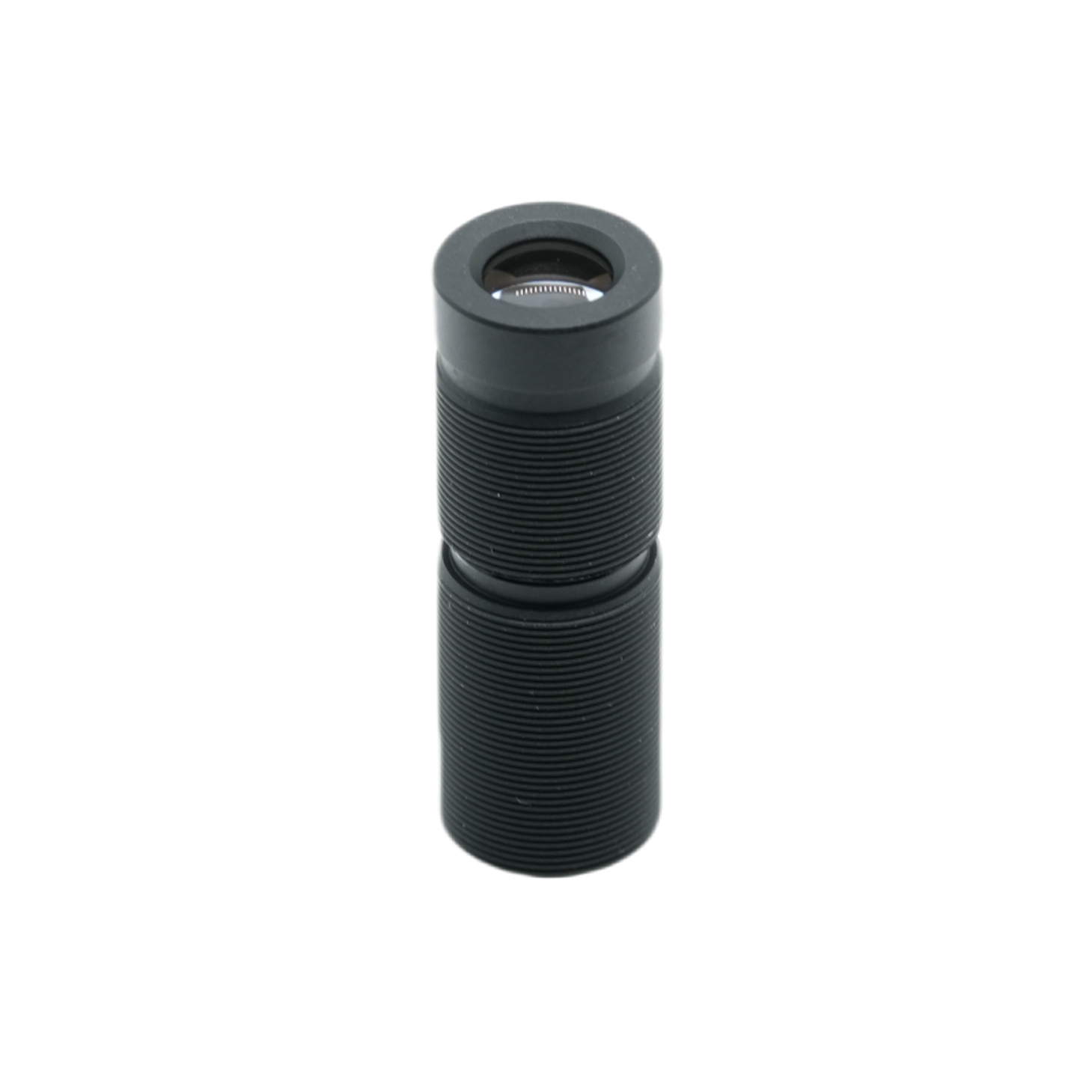

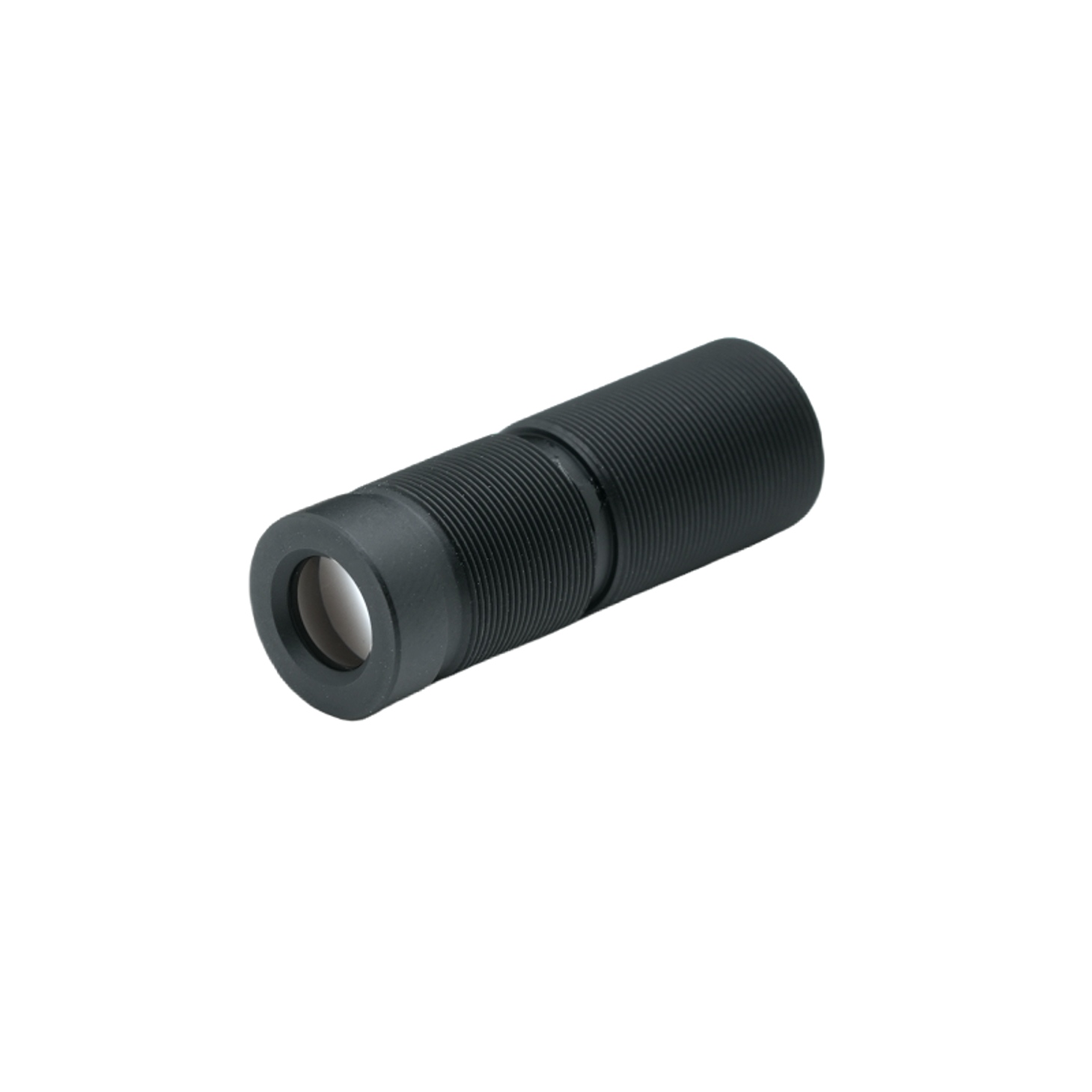

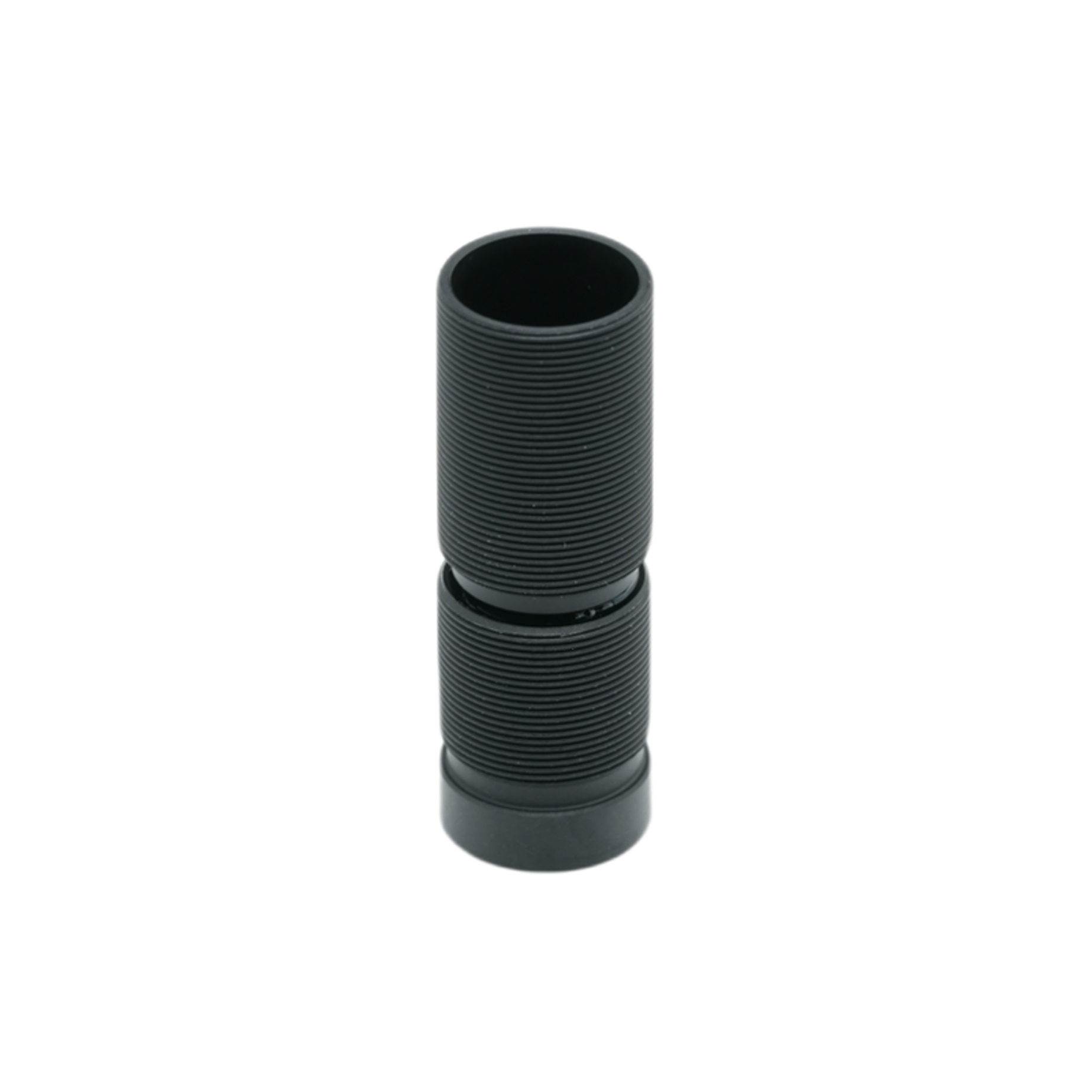

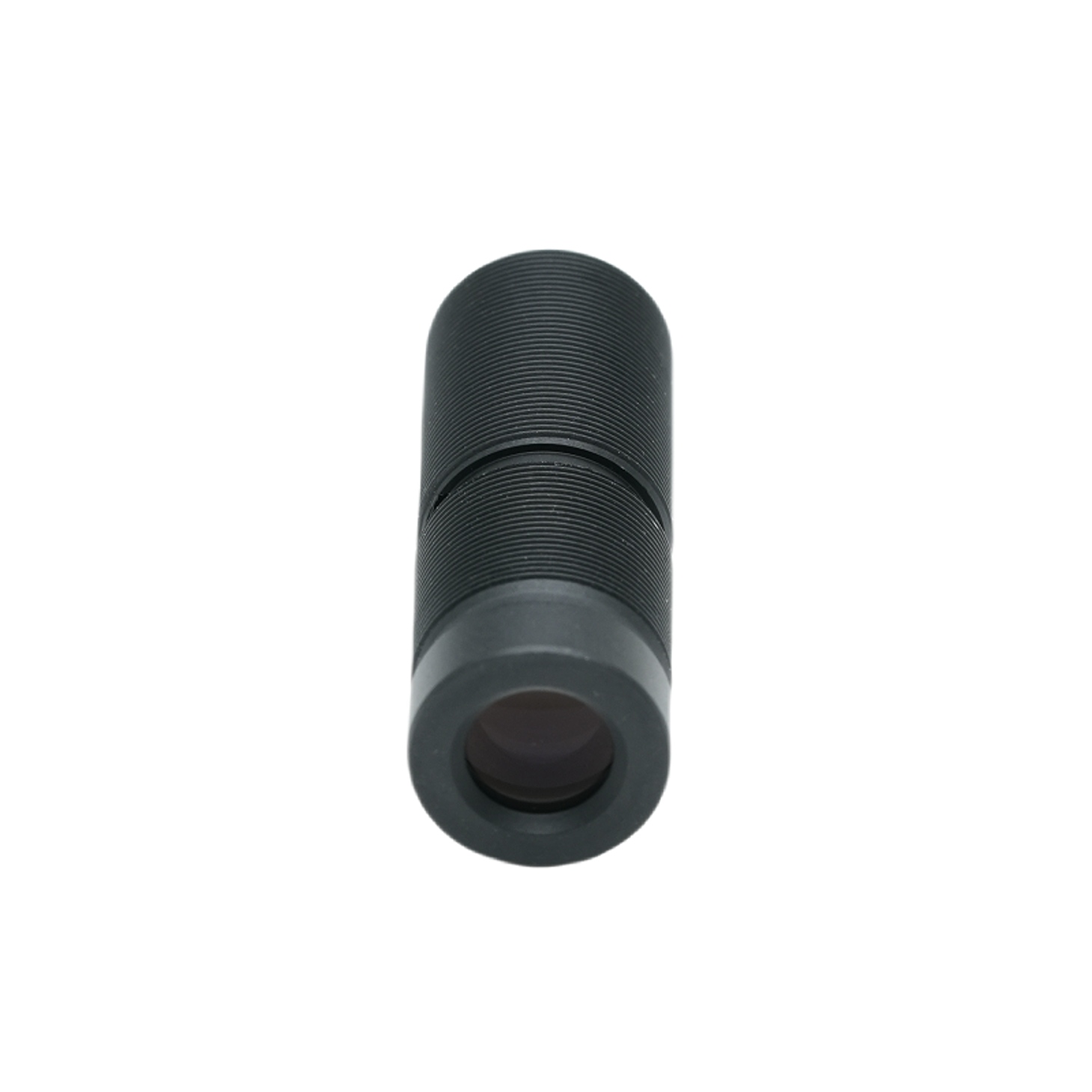

PL-2445D-M9 là ống kính tiêu cự cố định nhỏ gọn được thiết kế bởi Công nghệ quang học BOSHI để chụp ảnh công nghiệp có độ phân giải cao. Với tiêu cự 24 mm và khẩu độ F/4.5, ống kính này mang lại độ rõ nét vượt trội và độ sáng nhất quán trên cảm biến 1/2,5", bao phủ vòng tròn hình ảnh tối đa Ø7,4 mm. Cấu trúc toàn kính (3 thành phần) đảm bảo độ ổn định nhiệt và khả năng truyền tải ưu việt, trong khi ngàm ren M9 (P0,35) cung cấp khả năng tích hợp cơ học đáng tin cậy vào các hệ thống có không gian hạn chế. Ống kính này có trường nhìn hẹp (đường chéo 16,7°) lý tưởng cho khoảng cách xa kiểm tra, với độ méo TV chỉ -0,05% và độ chiếu sáng tương đối là 97,0% – các giá trị đảm bảo tái tạo hình học trung thực và tạo họa tiết tối thiểu. Góc tia chính (CRA) duy trì ở mức dưới 6,6°, đảm bảo khả năng tương thích tuyệt vời với dãy thấu kính vi mô cảm biến hiện đại Dù được triển khai trong kiểm tra quang học tự động, đo lường chính xác hay giám sát, ống kính tiêu cự 24mm này của Công nghệ quang học BOSHI vẫn duy trì độ sắc nét từ trung tâm đến cạnh. sự lựa chọn đáng tin cậy cho các nhà tích hợp OEM, những người yêu cầu chất lượng hình ảnh lặp lại mà không ảnh hưởng đến kích thước hoặc chi phí.

Mô tả chi tiết sản phẩm

Công nghệ quang học BOSHI giới thiệu PL‑2445D‑M9, một ống kính quang học chính xác được thiết kế riêng cho nền tảng cảm biến 1/2,5". Dưới đây là thông tin chi tiết toàn diện về thông số kỹ thuật, ưu điểm về hiệu suất và các tình huống ứng dụng của nó.

1. Các thông số quang học chính

Độ dài tiêu cự: 24mm ±5% – cung cấp phối cảnh chụp ảnh xa vừa phải, cho phép phóng đại các đối tượng ở xa trong khi vẫn duy trì khoảng cách làm việc có thể quản lý được.

Khẩu độ (F/NO.): F/4,5 ±5% – cân bằng lượng ánh sáng với độ sâu trường ảnh, phù hợp với môi trường ngoài trời và sàn nhà xưởng có đủ ánh sáng.

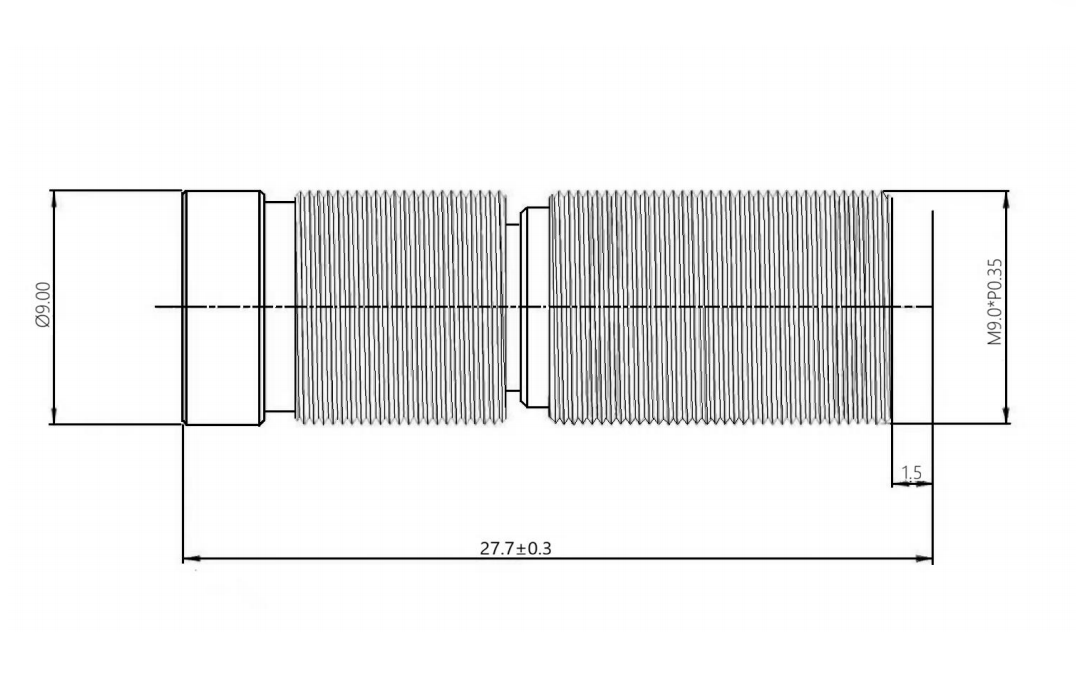

Tổng chiều dài rãnh (TTL): 27,7±0,3 mm – dấu chân siêu nhỏ gọn dành cho mô-đun máy ảnh thu nhỏ.

Độ dài tiêu cự phía sau (BFL): 17,65mm - cung cấp khoảng trống rộng cho việc lắp đặt bộ lọc hoặc kính che.

Vòng tròn hình ảnh tối đa: Ø7,4mm – bao phủ toàn bộ vùng hoạt động của cảm biến 1/2,5" mà không cần cắt xén.

Trường nhìn: Đường chéo 16,7°, Ngang 13,4°, Dọc 10,7° – hình học góc hẹp lý tưởng để kiểm tra chi tiết các mục tiêu nhỏ ở phạm vi xa.

Ngàm: M9×P0.35 – ren tiêu chuẩn dành cho ống kính thu nhỏ, đảm bảo khả năng thay thế dễ dàng với vỏ bọc dựa trên M9 hiện có.

2. Ưu điểm về hiệu suất

Độ méo cực thấp: Độ méo của TV được chỉ định ở mức -0,05%, gần như loại bỏ hiệu ứng thùng hoặc đệm kim. Điều này đảm bảo phép đo kích thước chính xác và duy trì đường thẳng, rất quan trọng đối với các nhiệm vụ đo lường và căn chỉnh.

Độ chiếu sáng tương đối cao: Ở mức 97,0%, ống kính duy trì độ sáng đồng đều trên toàn bộ cảm biến, giảm nhu cầu chỉnh bóng sau xử lý và cải thiện tỷ lệ tín hiệu trên nhiễu ở vùng ngoại vi.

Góc tia chính được tối ưu hóa: CRA <6,6° phù hợp với độ nghiêng vi thấu kính của hầu hết các cảm biến 1/2,5", giảm thiểu hiện tượng dịch chuyển màu và mất độ nhạy ở các cạnh. Khả năng tương thích này nâng cao hiệu quả lượng tử tổng thể của hệ thống.

Thiết kế toàn kính (3 thành phần): Cấu trúc kính 3 thành phần mang lại độ ổn định nhiệt, chống trầy xước và chống tia cực tím vượt trội so với các lựa chọn thay thế bằng nhựa. Nó đảm bảo khả năng lấy nét lặp lại trong phạm vi nhiệt độ rộng (-20°C đến +70°C).

Ren M9 Chính xác: Giá đỡ M9 có bước cao cho phép điều chỉnh lấy nét chính xác và khóa an toàn, ngăn chặn tình trạng lệch tâm do vô tình khi rung hoặc sốc.

3. Lĩnh vực ứng dụng

Thị giác máy & Kiểm tra tự động: Với tiêu cự 24mm và độ biến dạng thấp, ống kính này vượt trội trong việc kiểm tra PCB, phát hiện khuyết tật bề mặt và căn chỉnh các bộ phận thu nhỏ. Trường nhìn hẹp kết hợp tốt với cảm biến 1/2,5" có độ phân giải cao để phân giải các chi tiết nhỏ (ví dụ: các tính năng 5‑10 µm).

Đo lường công nghiệp: Độ biến dạng gần bằng 0 và độ chiếu sáng tương đối cao khiến nó trở nên lý tưởng cho các hệ thống đo lường, quét 3D và hiệu chuẩn trong đó độ chính xác tuyệt đối là tối quan trọng.

An ninh & Giám sát: Để giám sát tầm xa trong hành lang, đường hầm hoặc hàng rào chu vi, đặc điểm chụp ảnh xa kết hợp với khẩu độ F/4.5 cung cấp đủ độ sâu trường ảnh để giữ cho đối tượng được lấy nét trong phạm vi khoảng cách rộng.

Hệ thống thị giác nhúng: Kích thước nhỏ gọn (TTL <28mm) và ren M9 cho phép tích hợp vào máy bay không người lái, robot và các thiết bị kiểm tra cầm tay trong đó trọng lượng và không gian là rất quan trọng.

Hình ảnh khoa học và phòng thí nghiệm: Hiệu suất quang học ổn định của nó hỗ trợ hình ảnh phụ trợ kính hiển vi, lập hồ sơ chùm tia và ghi lại các mẫu vật phẳng có độ tương phản cao.

Công nghệ quang học BOSHI đã thiết kế PL‑2445D‑M9 để đáp ứng nhu cầu khắt khe của quang học công nghiệp hiện đại. Mỗi thiết bị đều trải qua quá trình kiểm tra độ phân giải và chuẩn trực riêng để đảm bảo rằng tiêu cự 24mm và khẩu độ F/4.5 mang lại chất lượng ổn định. CRA thấp và độ biến dạng tối thiểu của ống kính càng làm giảm độ phức tạp của thuật toán trong quy trình xử lý hình ảnh, đẩy nhanh chu kỳ triển khai cho các nhà tích hợp hệ thống. Dù được sử dụng trong dây chuyền sản xuất tốc độ cao hay trạm đo cố định, ống kính này đều mang lại giải pháp đáng tin cậy, tiết kiệm chi phí, phát huy chuyên môn sản xuất hàng thập kỷ của Công nghệ quang học BOSHI. Đối với các biến thể ngàm tùy chỉnh hoặc các biến thể có lớp phủ AR, nhà máy cung cấp hỗ trợ OEM linh hoạt, đảm bảo PL‑2445D‑M9 hoàn toàn phù hợp với kiến ​​trúc quang học hiện có của bạn.
