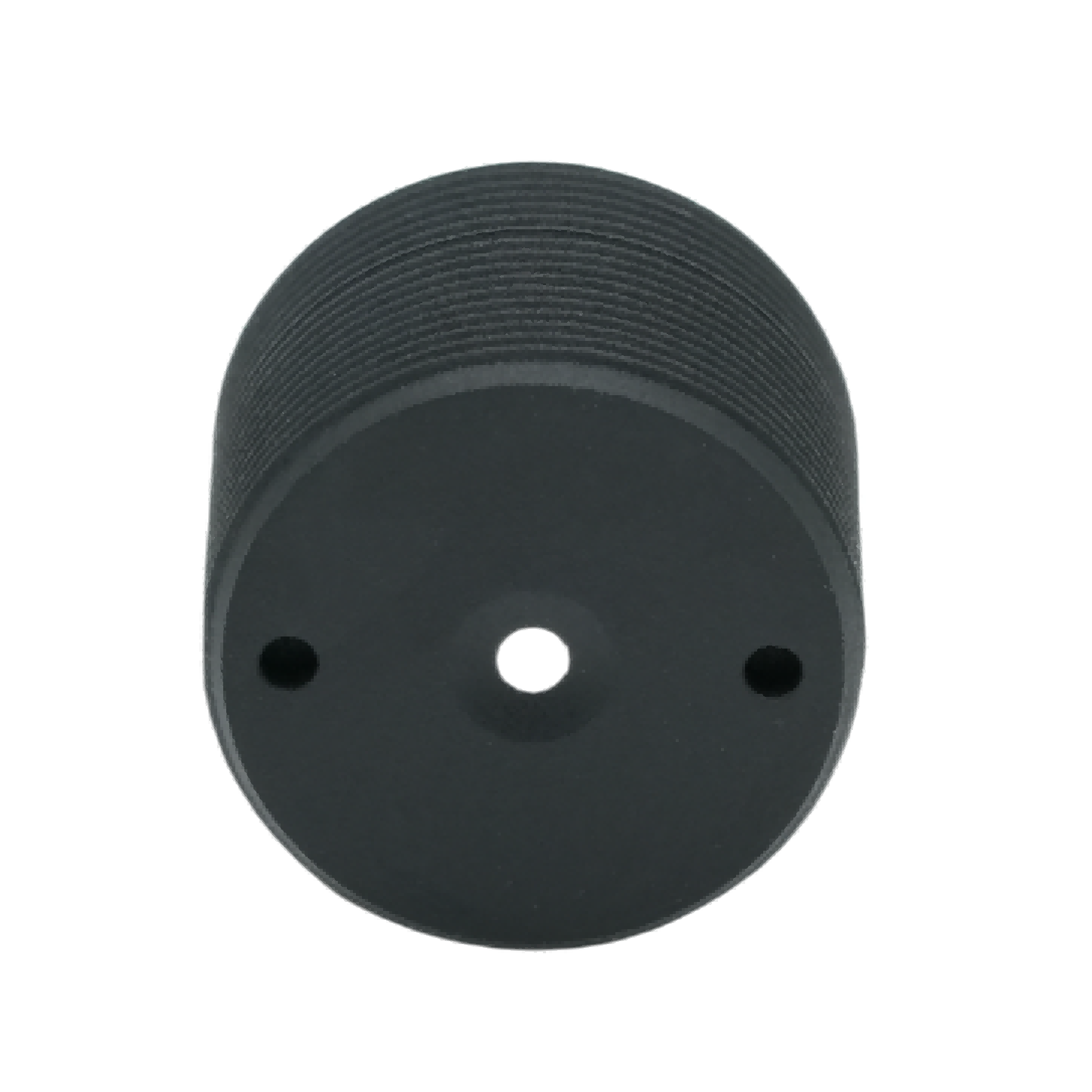

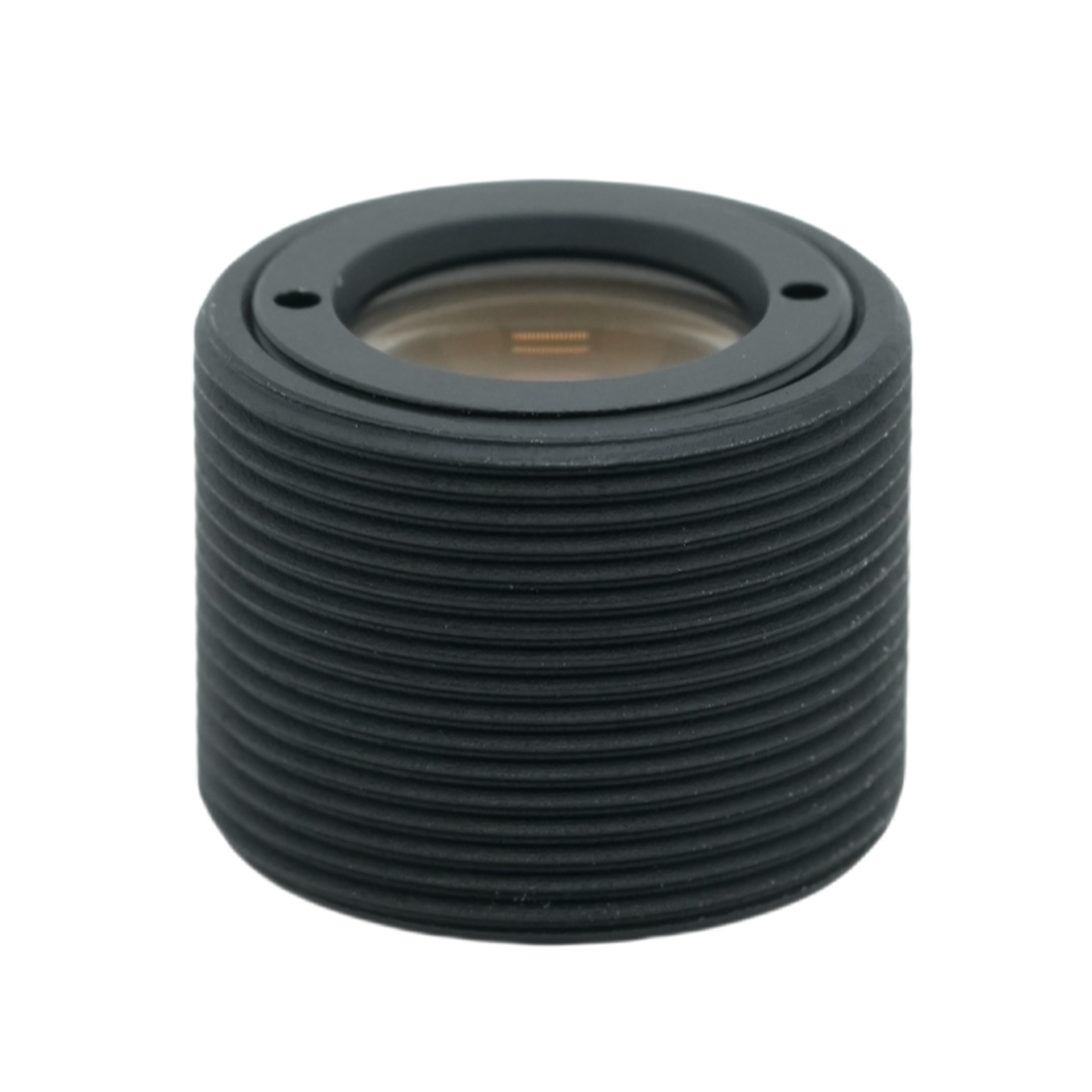

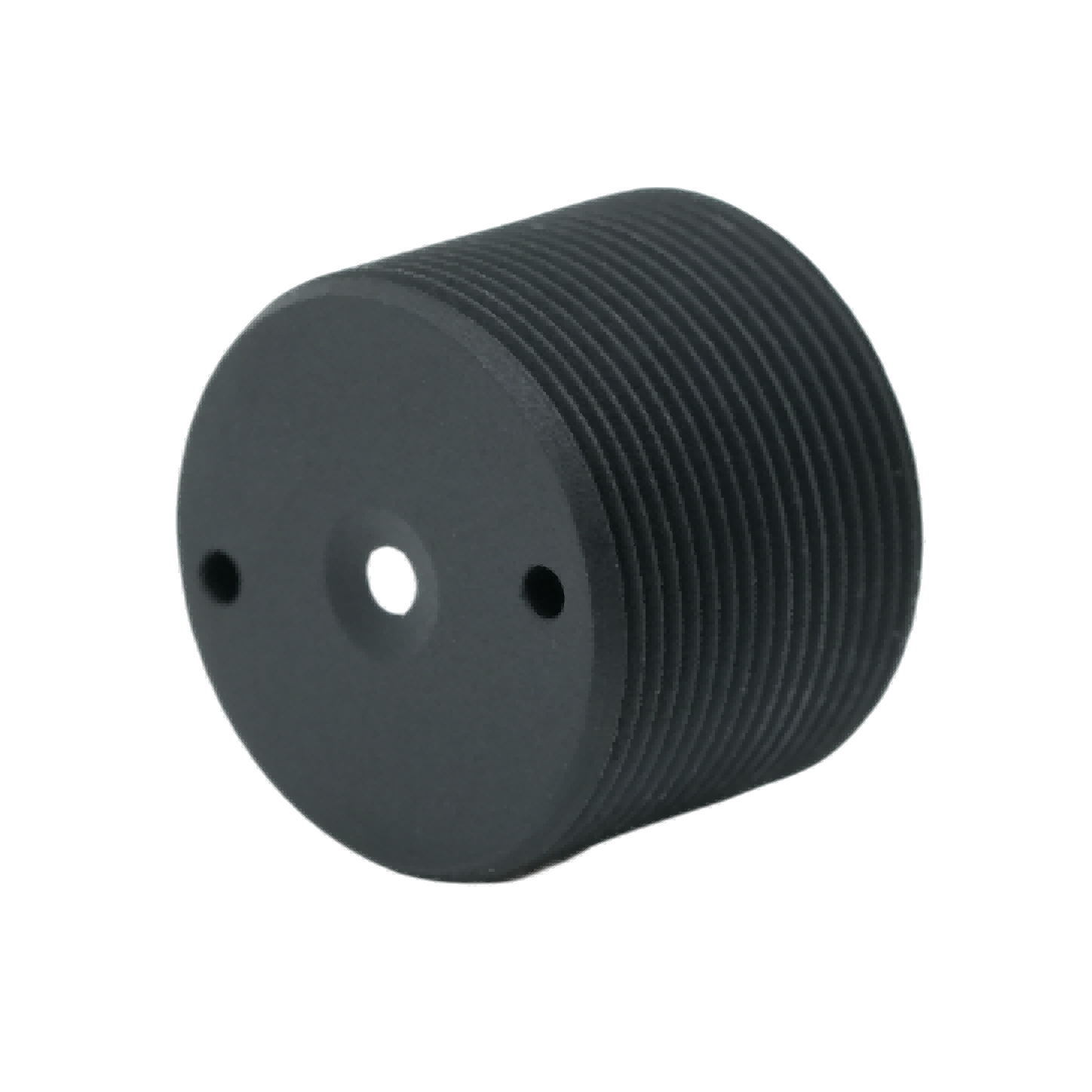

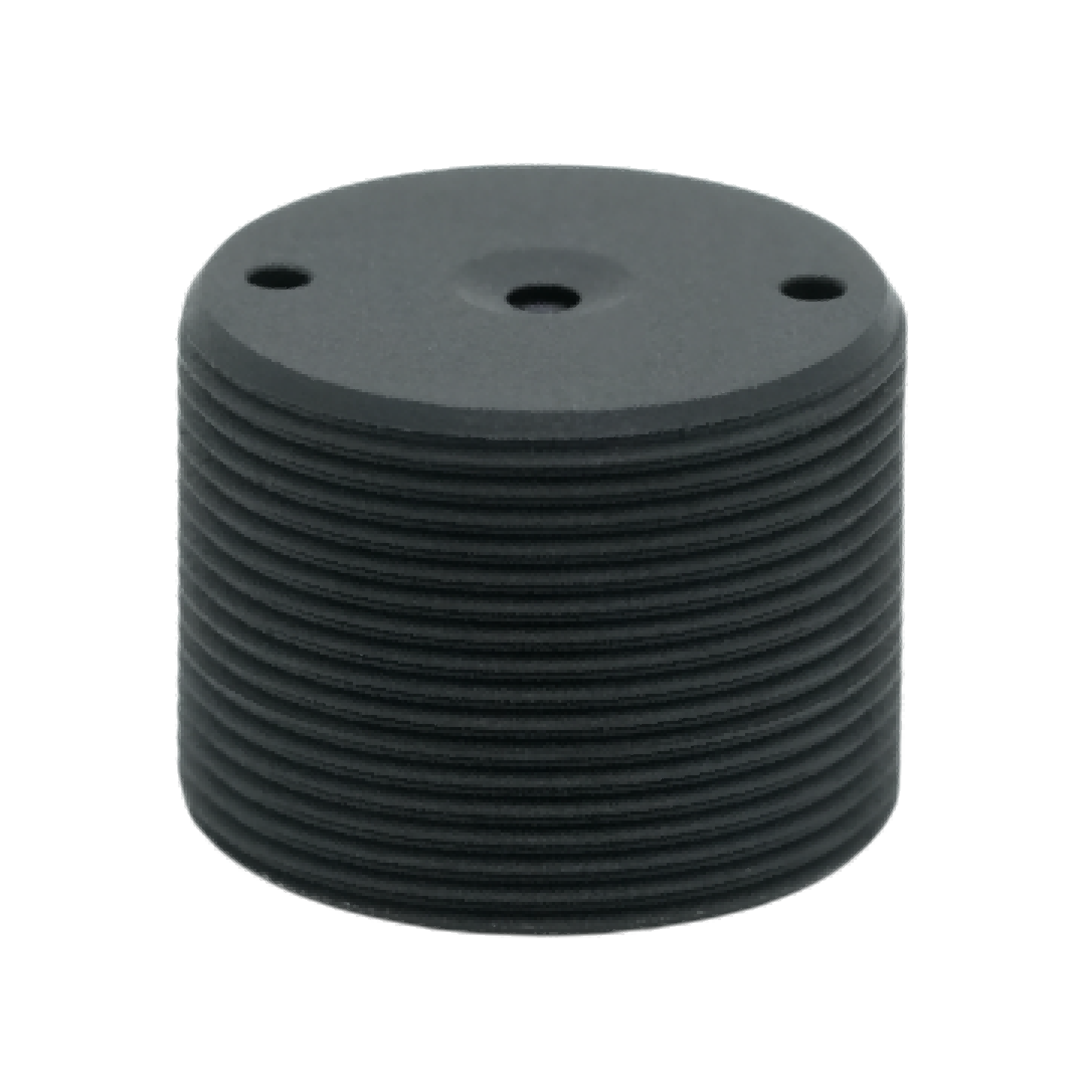

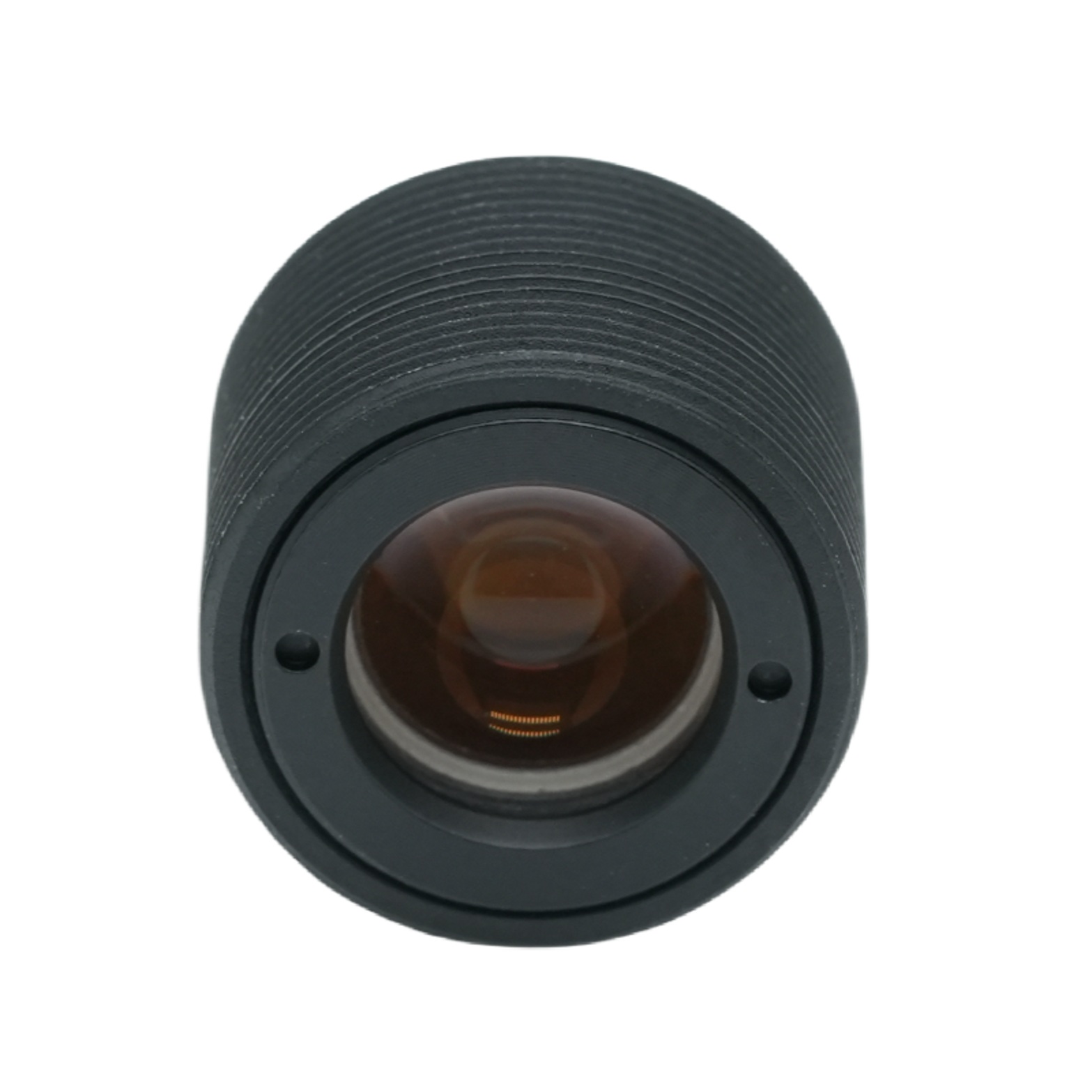

Ống kính hình nón thon 4,2mm

Mô tả tóm tắt sản phẩm

Ống kính góc rộng nhỏ gọn này được sản xuất bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng Hải,được thiết kế riêng cho cảm biến hình ảnh 1/2,7 inch dành cho các tác vụ chụp ảnh công nghiệp và giám sát. Là một ống kính quang học hiệu suất cao, nó mang lại trường nhìn chéo lớn 124°, mang lại phạm vi bao quát cảnh rộng để chụp ảnh theo thời gian thực. Với thiết kế tiêu cự cố định và ngàm M12, ống kính máy ảnh công nghiệp này sở hữu kích thước tổng thể nhỏ gọn với tổng chiều dài track chỉ 10,9 mm, dễ dàng nhúng vào các thiết bị chụp ảnh kích thước nhỏ. Khẩu độ F3.5 của nó cân bằng lượng ánh sáng thu vào và hiệu suất quang học, trong khi giá trị CRA được kiểm soát đảm bảo khả năng tương thích tốt với các cảm biến CMOS phổ thông. CÔNG TY TNHH Công nghệ Quang học ShangHai SILK kiểm soát chặt chẽ mọi quy trình sản xuất, giúp ống kính camera quan sát này ổn định khi hoạt động liên tục trong thời gian dài. Nó đạt được sự cân bằng tuyệt vời giữa tầm phủ góc rộng và chất lượng hình ảnh thực tế, phù hợp với nhiều thiết bị quan sát có không gian hạn chế khác nhau, đồng thời cung cấp giải pháp quang học đáng tin cậy cho các tình huống ghi hình ảnh dân dụng và công nghiệp khác nhau.

Mô tả chi tiết sản phẩm

Phân tích tham số

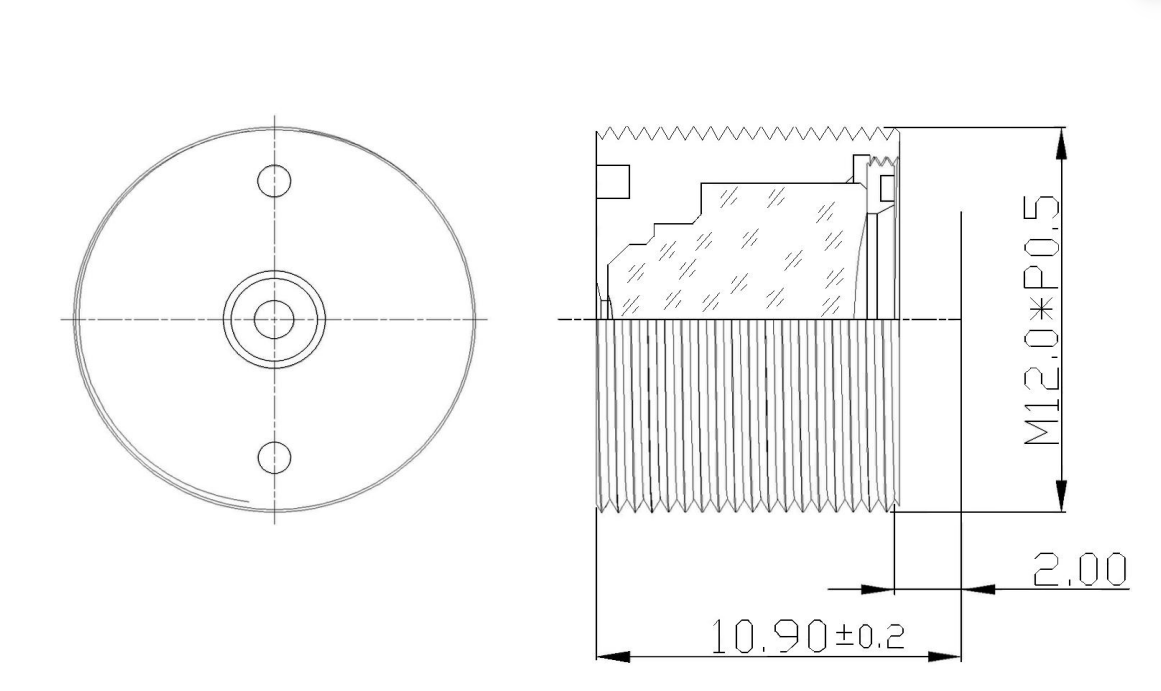

‑ Cấu trúc quang học & Kích thước:Được sản xuất bởi ShangHai SILK Optical Technology CO., LTD, ống kính góc rộng này sử dụng bố cục quang học hoàn thiện. Tổng chiều dài rãnh là 10,9±0,3mm, kích thước nhỏ gọn tạo điều kiện cho việc thu nhỏ thiết bị. Độ dài tiêu cự hiệu dụng đạt 4,2mm với dung sai ±5%, hoạt động với khẩu độ F/NO 3,5±5% để đạt được khả năng thu thập ánh sáng cân bằng. Tiêu cự phía sau là 3,2±0,2mm, hỗ trợ lắp ráp cảm biến tiện lợi.

‑ Định dạng hình ảnh & Trường nhìn:Vòng tròn hình ảnh tối đa Φ7,0mm khớp hoàn hảo với cảm biến 1/2,7". FOV chéo 124°, FOV ngang 94°, FOV dọc 45,6°, ống kính M12 này thực hiện chụp cảnh siêu rộng mà không cần xoay cơ học thêm.

‑ Chỉ số hình ảnh:Độ biến dạng của TV‑19,30%, độ chiếu sáng tương đối 45,0%, CRA＜14,13°. CRA thấp giúp giảm đáng kể nguy cơ đổ bóng cho chip CMOS. Ngàm M12*P0.5 tiêu chuẩn đảm bảo khả năng thay thế chung cho việc lắp đặt ống kính thị giác máy.

Ưu điểm về hiệu suất

Khả năng xem siêu rộng:Là một ống kính tiêu cự cố định, nó cung cấp trường nhìn rộng, một lần chụp ghi lại khu vực giám sát lớn, cắt giảm chi phí phần cứng khi triển khai nhiều camera.

Thiết kế CRA thấp:Thấu kính quang học hiệu suất cao này giữ góc tia chính dưới 14,13°, cải thiện đáng kể tính đồng nhất của hình ảnh ngoại vi, giảm vấn đề góc tối khi ứng dụng thấu kính giám sát.

Thiết kế cơ khí thu nhỏ:Cấu trúc TTL ngắn phù hợp với vỏ thiết bị nhỏ gọn, lý tưởng cho phần cứng máy ảnh có kích thước nhỏ. Giao diện M12 tiêu chuẩn mang lại khả năng tương thích tốt với hầu hết các module camera công nghiệp.

Chất lượng sản xuất hàng loạt ổn định:Được hỗ trợ bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng HảiVới khả năng kỹ thuật quang học của nó, ống kính camera quan sát này có dung sai chặt chẽ trên từng thông số quang học, đảm bảo hiệu suất ổn định theo lô.

Trường ứng dụng

‑ Giám sát & giám sát an ninh:Ống kính góc rộng này phù hợp với camera an ninh cỡ nhỏ, bao quát các cảnh giám sát rộng trong nhà và ngoài trời tầm ngắn.

‑ Thị giác máy & kiểm tra công nghiệp:Ống kính camera công nghiệp hoạt động cho thiết bị kiểm tra trực quan nhỏ gọn, cung cấp hình ảnh góc rộng để kiểm tra sản phẩm, quét mã.

– Thiết bị nhà thông minh:Dùng cho camera cửa thông minh, camera giám sát gia đình, thân máy nhỏ gọn thích ứng với không gian bên trong hạn chế của phần cứng thông minh.

- Thiết bị đầu cuối trực quan IoT:Được áp dụng trong nhiều mô-đun thu thập hình ảnh IoT khác nhau, ống kính tiêu cự cố định này cung cấp giải pháp quang học góc rộng đáng tin cậy để thu nhận hình ảnh ở các cạnh.
