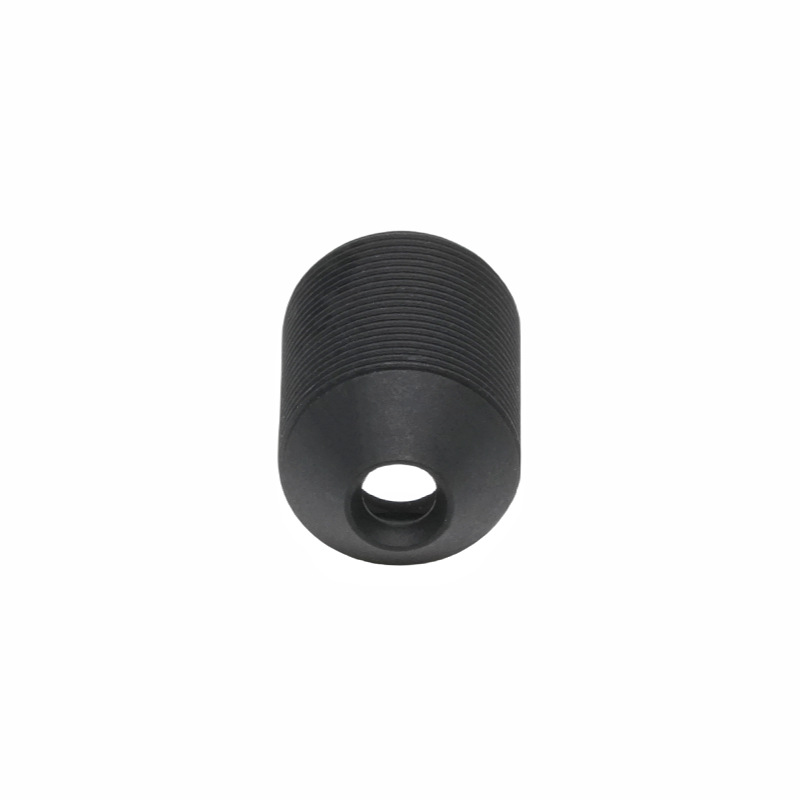

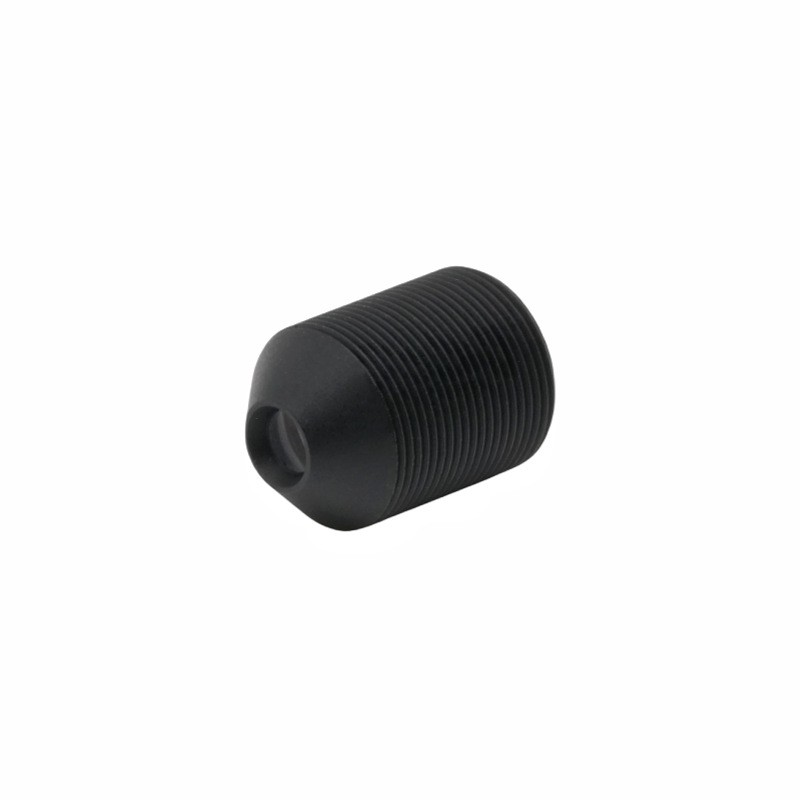

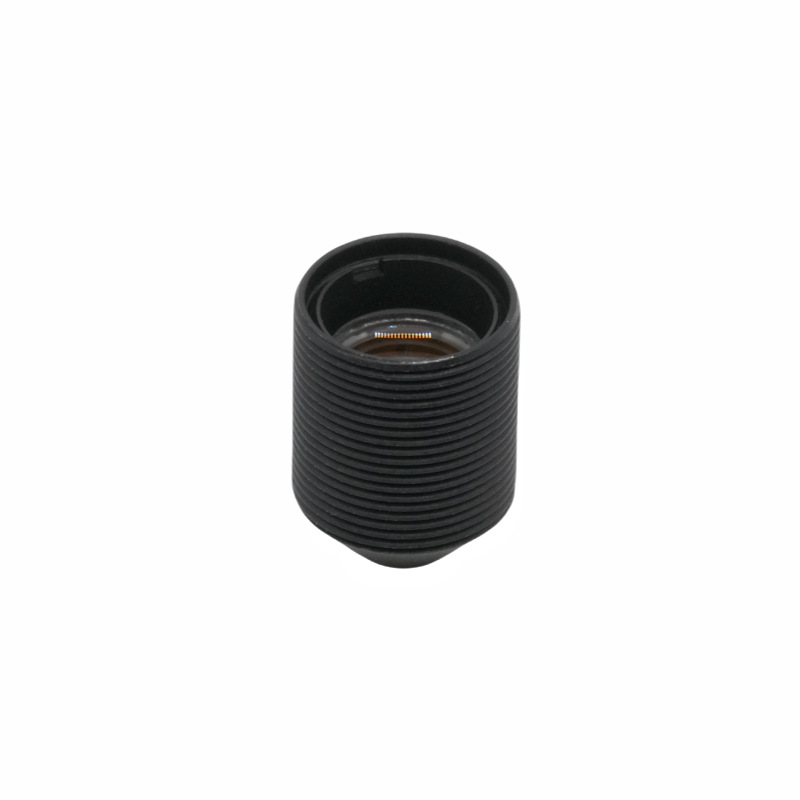

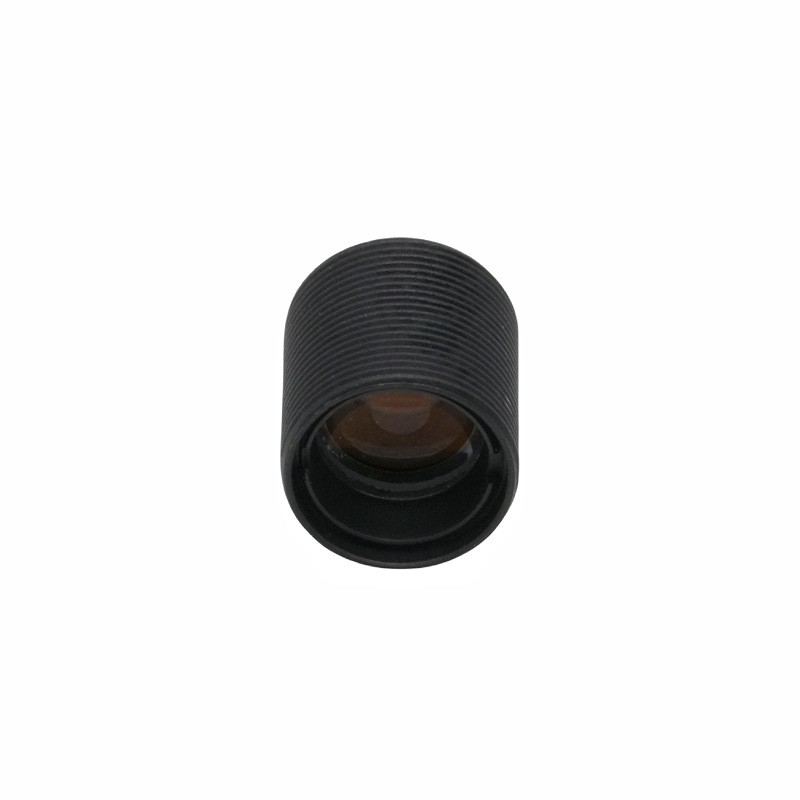

Ống kính hình nón thon 6,2mm

Mô tả tóm tắt sản phẩm

CÔNG TY TNHH Công nghệ quang học ShangHai SILK cung cấp ống kính M7, một ống kính quang học nhỏ gọn được thiết kế để tích hợp ống kính máy ảnh khổ nhỏ với cảm biến hình ảnh 1/2,7". Ống kính tiêu cự cố định 6,2mm này áp dụng thiết kế lắp ráp ống kính 4 nhóm, mang lại hiệu suất hình ảnh cân bằng cho phần cứng máy ảnh thu nhỏ. Tự hào với vòng tròn hình ảnh tối đa Ø7,0mm, ống kính thu nhỏ góc rộng này hỗ trợ trường nhìn chéo 74° để thu được đủ tầm bao phủ cảnh. Là một ống kính CRA thấp với Góc tia chính dưới 15°, nó hoàn toàn phù hợp với các cảm biến CMOS thông thường và giảm nguy cơ họa tiết, kết hợp với độ chiếu sáng tương đối cao 58,0% để duy trì độ sáng đồng đều trên toàn khung hình. Được chế tạo với ngàm nhỏ gọn M7, ống kính quang học giám sát này có tổng chiều dài rãnh ghi ngắn ở mức 13,42±0,3mm, rất phù hợp với vỏ thiết bị có không gian hạn chế. Được sản xuất bởi CÔNG TY TNHH Công nghệ quang học ShangHai SILK, ống kính quang học nhỏ gọn này trải qua quá trình kiểm tra quang học nghiêm ngặt để đảm bảo đầu ra ổn định cho các thiết bị có không gian hạn chế. thiết bị thị giác nhúng được sản xuất hàng loạt.

Mô tả chi tiết sản phẩm

1. Phân tích tham số

- Hiệu suất tiêu cự: Ống kính tiêu cự cố định 6,2 mm này cung cấp tiêu cự hiệu dụng 6,2±5% mm, với khẩu độ F/NO 2,6±5%, cân bằng lượng ánh sáng thu vào và độ sâu trường ảnh cho các tình huống chụp ảnh trong nhà-ngoài trời hàng ngày.

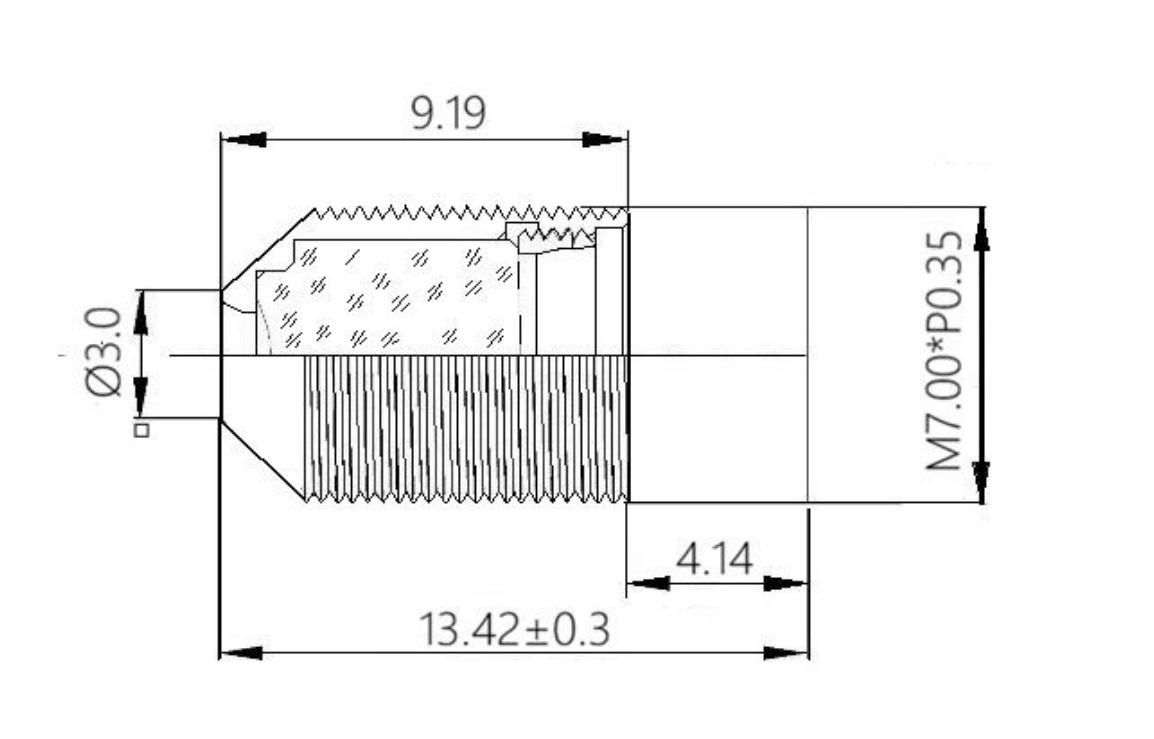

- Kích thước cơ học: Tổng TTL đạt 13,42±0,3mm, BFL là 6,5±0,2mm; Ngàm M7 đảm bảo lắp ráp dễ dàng cho các mô-đun máy ảnh cỡ nhỏ.

- Cấu trúc quang học: Cụm thấu kính 4 nhóm thực hiện bố cục quang học nhỏ gọn, vòng tròn hình ảnh tối đa Ø7,0mm, hoàn toàn vừa vặn với kích thước mục tiêu cảm biến 1/2,7".

- Trường nhìn: Ống kính thu nhỏ góc rộng mang lại trường nhìn chéo 74°, ngang 62°, trường nhìn dọc 33,5°. Độ méo của TV là -12,00%, phù hợp để giám sát chung mà không yêu cầu độ méo cực thấp.

- Chỉ số quang học: độ chiếu sáng tương đối 58,0%; như một ống kính có CRA thấp, CRA＜15°, giúp giảm đáng kể vấn đề góc tối cho cảm biến CMOS.

CÔNG TY TNHH Công nghệ Quang học ShangHai SILK kiểm soát chặt chẽ dung sai đối với mọi thông số chính để duy trì tính nhất quán hàng loạt của ống kính M7 này.

2. Ưu điểm về hiệu suất

- Hệ số dạng nhỏ gọn: Là một ống kính quang học nhỏ gọn, chiều dài tổng thể siêu ngắn thích ứng với cấu trúc mô-đun máy ảnh có độ thu nhỏ cao, tiết kiệm không gian bên trong thiết bị.

- Khả năng tương thích của cảm biến: Được tối ưu hóa cho giải pháp ống kính máy ảnh khổ nhỏ 1/2,7 inch; đặc tính ống kính CRA thấp giúp tránh hiện tượng giảm độ nhạy cảm biến ở các cạnh hình ảnh.

- Độ sáng màn hình đồng đều: Độ chiếu sáng tương đối cao duy trì độ sáng có thể sử dụng trên toàn khung hình, giảm khối lượng công việc xử lý hậu kỳ cho các hệ thống thị giác nhúng.

- Phạm vi bao phủ góc rộng thực tế: Ống kính thu nhỏ góc rộng này cung cấp trường nhìn tốt để thu được nhiều thông tin cảnh hơn với số lượng camera hạn chế.

- Lắp ráp đáng tin cậy: Ngàm M7 tiêu chuẩn mang lại khả năng định vị cơ học ổn định; CÔNG TY TNHH Công nghệ quang học ShangHai SILK hoàn thành việc kiểm tra quang học đầy đủ trước khi giao ống kính quang học giám sát này.

3. Lĩnh vực ứng dụng

- Camera giám sát thu nhỏ: Ống kính quang học giám sát này phù hợp với camera an ninh gia đình cỡ nhỏ, mô-đun camera IP nhỏ gọn để giám sát trong nhà.

- Thiết bị quan sát nhúng: Ống kính quang học nhỏ gọn hoạt động cho các camera phụ trợ công nghiệp cỡ nhỏ được tích hợp bên trong các thiết bị gia dụng thông minh.

- Thiết bị đầu cuối trực quan IoT: Ống kính tiêu cự cố định 6,2mm tích hợp vào camera cửa thông minh, thiết bị kiểm soát truy cập trực quan sử dụng cảm biến 1/2.7".

- Hình ảnh thu nhỏ dành cho người tiêu dùng: Ống kính máy ảnh định dạng nhỏ này áp dụng cho phần cứng thu thập hình ảnh nhỏ gọn yêu cầu góc nhìn rộng vừa phải.

- Mô-đun quang thu nhỏ tùy chỉnh: Cấu trúc lắp ráp thấu kính 4 nhóm hỗ trợ kết hợp thứ cấp tùy chỉnh cho các dự án thị giác thu nhỏ đặc biệt của ShangHai SILK Optical Technology CO., LTD.
