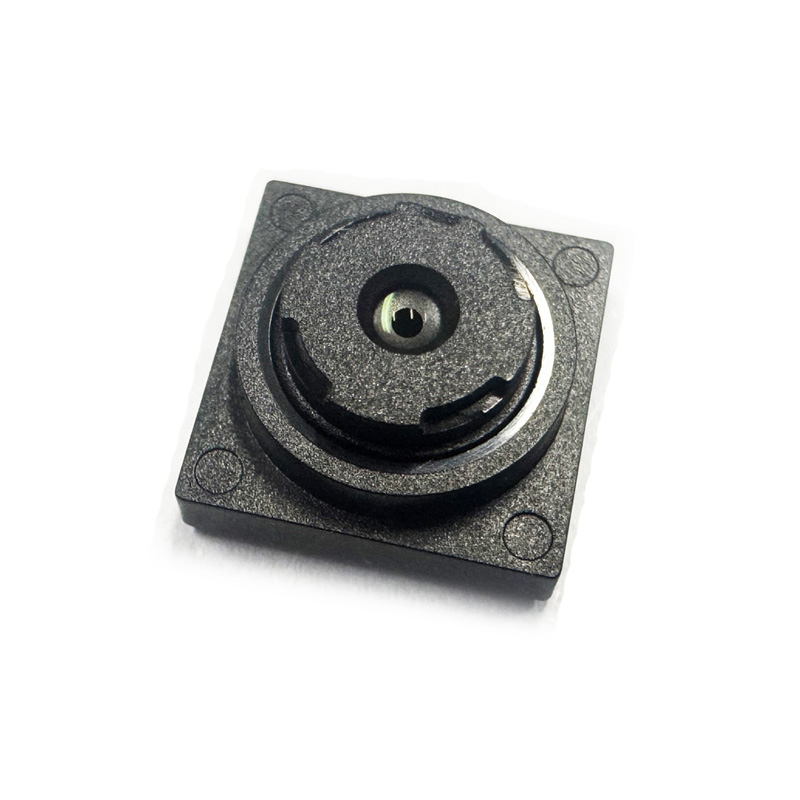

Ống kính hình nón thon 3,05mm

Tóm tắt sản phẩm

Ống kính thị giác máy nhỏ gọn này được sản xuất bởi ShangHai SILK Optical Technology CO., LTD, được tối ưu hóa cho cảm biến 1/4” với độ phân giải 2592*1944. Được thiết kế với bố cục quang học đáng tin cậy, ống kính bảng mini này mang lại hiệu suất hình ảnh ổn định với3,05mmtiêu cự và khẩu độ F5.0. Nó hỗ trợ vòng tròn hình ảnh 4,8mm và FOV đường chéo 72 độ, đáp ứng yêu cầu góc nhìn rộng của mô-đun hình ảnh nhỏ gọn. Thiết kế ống kính có độ méo thấp giúp độ méo TV dưới 1,5%, cùng với bước sóng IRCF 650nm để lọc nhiễu hồng ngoại không mong muốn. TTL siêu ngắn ở mức 3,6mm giúp nó phù hợp để tích hợp thiết bị có không gian hạn chế. CÔNG TY TNHH Công nghệ Quang học ShangHai SILK thực hiện kiểm tra quang học nghiêm ngặt cho từng đơn vị, đảm bảo chất lượng lô đồng nhất cho các dự án sản xuất hàng loạt. Thành phần quang học ngàm M5.5 tiết kiệm chi phí này lý tưởng cho các hệ thống camera nhúng kích thước nhỏ trong nhiều tình huống công nghiệp và tiêu dùng.

Mô tả chi tiết sản phẩm

Thông sốeter

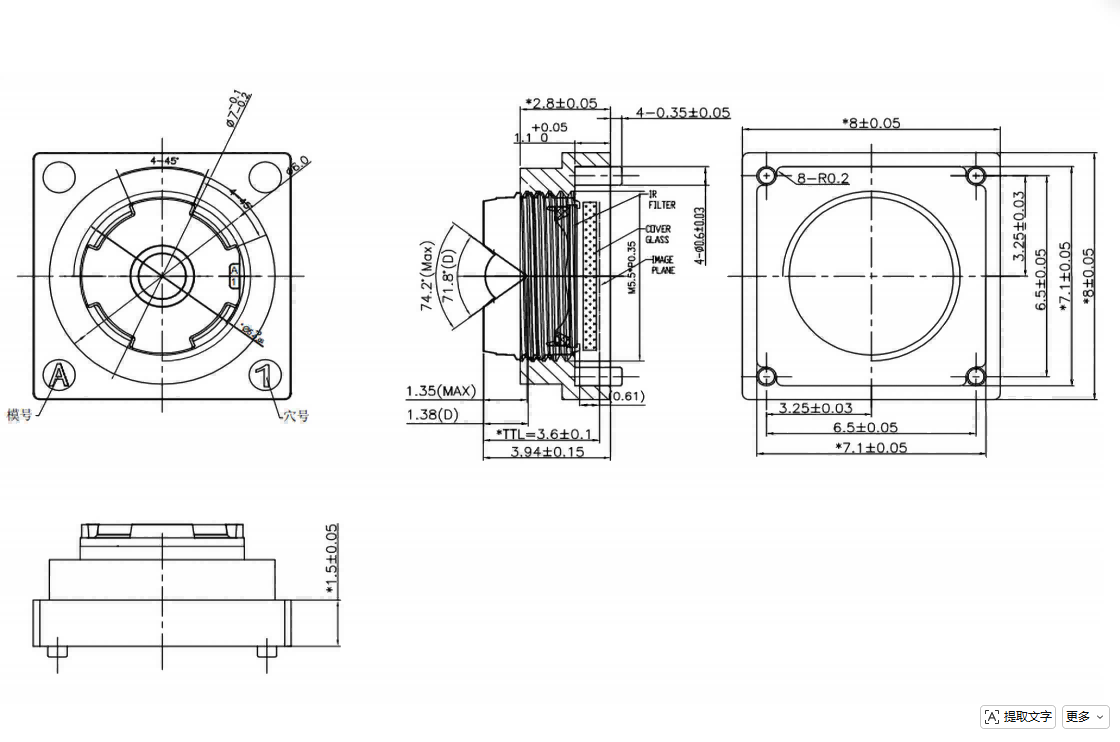

Thông số quang học lõi: Ống kính sử dụng3,05mmtiêu cự với dung sai ±5%, kết hợp với khẩu độ F5.0 dung sai ±5%, cân bằng độ sâu trường ảnh và độ sáng hình ảnh. TTL đạt 3,6±0,1 mm để lắp ráp siêu nhỏ gọn. Bước sóng IRCF 650nm ngăn chặn hiệu quả ánh sáng lạc hồng ngoại để mang lại hình ảnh có màu sắc trung thực vào ban ngày.

Định dạng hình ảnh & Trường nhìn: Vòng tròn hình ảnh tối đa là Φ4,8mm, hoàn toàn khớp với cảm biến COMS 1/4” (2592*1944). FOV chéo đạt 72°, FOV ngang 61°, FOV dọc 47°, mang lại phạm vi bao phủ rộng cho các máy ảnh nhỏ.

Biến dạng & Chiếu sáng & CRA: Độ méo TV＜1,5% khi tái tạo đường thẳng; độ chiếu sáng tương đối 42,8%±5% đảm bảo độ sáng đồng đều từ trung tâm đến các góc; CRA＜32,7° khớp với góc tia chính của pixel cảm biến 1/4” chính thống, tránh hiện tượng mờ nét ảnh và lệch màu.

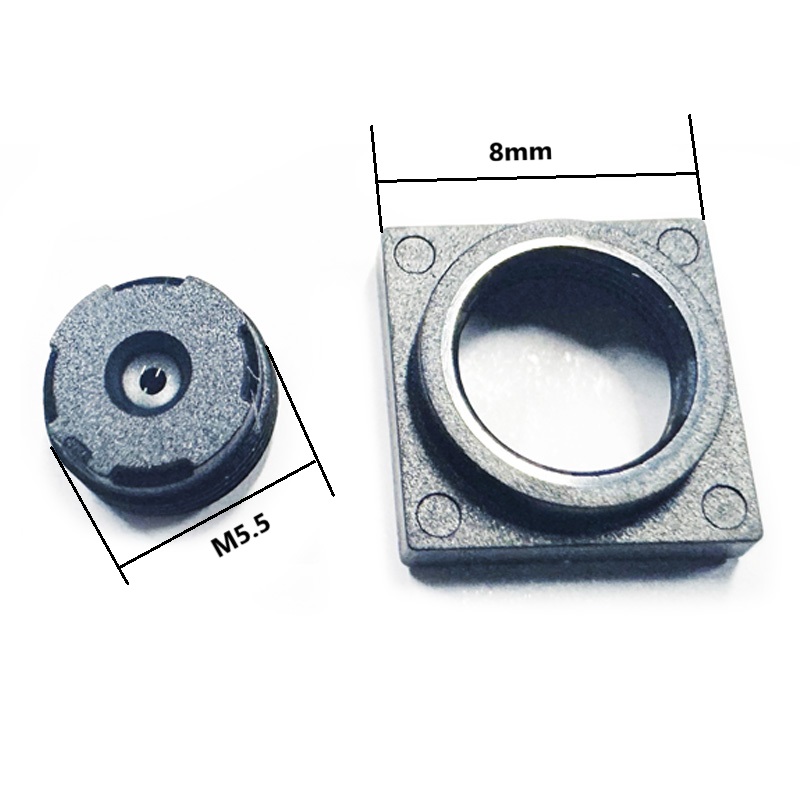

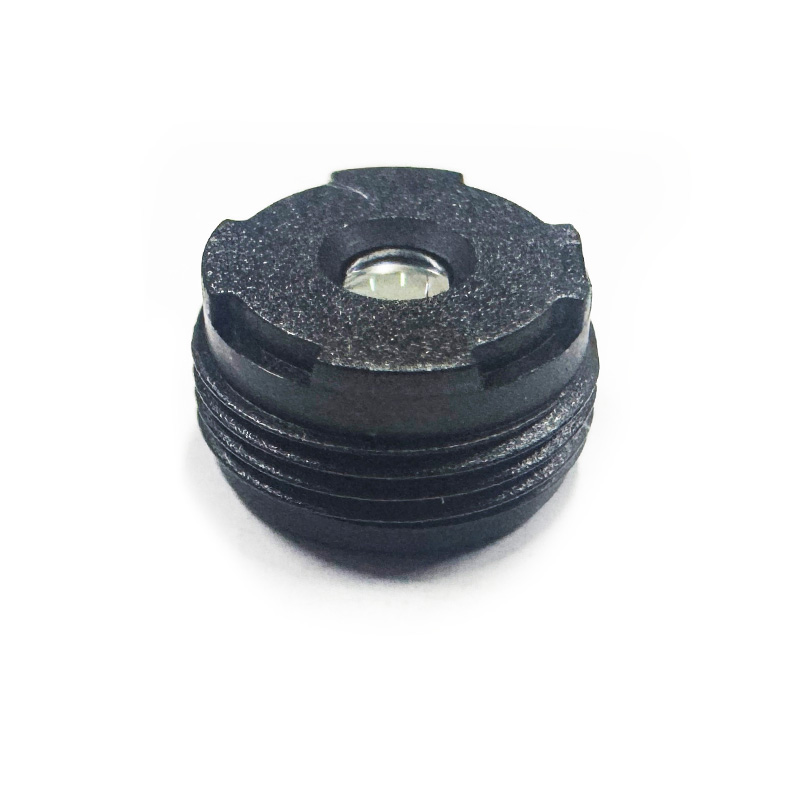

Giao diện cơ học: Ngàm M5.5 tiêu chuẩn, dễ dàng căn chỉnh và lắp ráp cho các mô-đun camera siêu nhỏ.

Ưu điểm về hiệu suấtges

Hiệu suất quang học có độ méo thấp: Là thấu kính có độ méo thấp, độ méo TV dưới 1,5% giúp giảm hiện tượng cong vênh hình ảnh, điều này rất quan trọng đối với các tác vụ nhận dạng và quét.

Kích thước cơ học nhỏ gọn: Ống kính bo mạch mini này có tổng chiều dài rãnh chỉ 3,6 mm, rất phù hợp với phần cứng nhúng mỏng có không gian bên trong cực kỳ hạn chế.

Khả năng tương thích hoàn hảo của cảm biến: Được thiết kế dành riêng cho ứng dụng ống kính cảm biến 1/4”, vòng tròn hình ảnh 4,8 mm và <32,7° CRA ngăn chặn các góc tối và hiện tượng chuyển màu, phát huy tối đa khả năng của điểm ảnh cảm biến.

Lọc hồng ngoại ổn định: Cắt hồng ngoại 650nm giúp loại bỏ nhiễu hồng ngoại, cải thiện độ trung thực của màu sắc để thu ánh sáng khả kiến.

Chất lượng sản xuất hàng loạt nhất quán: Được sản xuất bởi CÔNG TY TNHH Công nghệ Quang học ShangHai SILK, mọi ống kính đều trải qua quá trình kiểm tra quang học nghiêm ngặt, đảm bảo tính nhất quán của thông số cho các đơn đặt hàng số lượng lớn.

ứng dụngn trường

Camera thu nhỏ trong nhà thông minh: Áp dụng ống kính ngàm M5.5 này cho camera giám sát trong nhà cỡ nhỏ, camera chuông cửa, để ghi lại chế độ xem trực tiếp rõ ràng ở góc rộng trong không gian vỏ hạn chế.

Thiết bị quét di động: Thấu kính có độ méo thấp hỗ trợ quét mã vạch và mã QR, cung cấp hình ảnh không bị biến dạng để giải mã mã nhanh.

Thiết bị chụp ảnh đeo trên người: Ống kính bảng mini có tiêu cự 3,05mm phù hợp với các máy ảnh đeo nhỏ, máy ghi đeo trên người, đáp ứng nhu cầu bố cục nhỏ gọn.

Mô-đun phụ trợ thị giác máy: Là thấu kính thị giác máy nhỏ gọn, nó hoạt động để phát hiện vật thể đơn giản, đếm hình ảnh và cảm biến phụ trợ với phần cứng thấu kính cảm biến 1/4”.

Bộ máy ảnh giáo dục & thử nghiệm: Thành phần quang học tiết kiệm chi phí để phát triển dự án liên quan đến tầm nhìn của học sinh.2. Tóm tắt sản phẩm

Ống kính thị giác máy nhỏ gọn này được sản xuất bởi ShangHai SILK Optical Technology CO., LTD, được tối ưu hóa cho cảm biến 1/4" với độ phân giải 2592*1944. Được thiết kế với bố cục quang học đáng tin cậy, ống kính bo mạch mini này mang lại hiệu suất chụp ảnh ổn định với tiêu cự 3,05 mm và khẩu độ F5.0. Nó hỗ trợ vòng tròn hình ảnh 4,8 mm và FOV đường chéo 72 độ, đáp ứng yêu cầu góc nhìn rộng của các mô-đun hình ảnh nhỏ gọn. Thiết kế ống kính có độ biến dạng thấp giữ cho độ biến dạng của TV ở mức dưới 1,5%, cùng với bước sóng IRCF 650nm để lọc nhiễu hồng ngoại không mong muốn. TTL siêu ngắn ở 3,6mm giúp phù hợp với việc tích hợp thiết bị có không gian hạn chế. CÔNG TY TNHH Công nghệ quang học ShangHai SILK thực hiện kiểm tra quang học nghiêm ngặt cho từng thiết bị, đảm bảo chất lượng lô nhất quán cho các dự án sản xuất hàng loạt, tiết kiệm chi phí này rất lý tưởng cho các hệ thống camera nhúng kích thước nhỏ trong nhiều bối cảnh công nghiệp và tiêu dùng.

Mô tả chi tiết sản phẩm

Thông sốeter

Thông số quang học lõi: Ống kính sử dụng tiêu cự 3,05mm với dung sai ±5%, kết hợp với khẩu độ F5.0 dung sai ±5%, cân bằng độ sâu trường ảnh và độ sáng hình ảnh. TTL đạt 3,6±0,1 mm để lắp ráp siêu nhỏ gọn. Bước sóng IRCF 650nm ngăn chặn hiệu quả ánh sáng lạc hồng ngoại để mang lại hình ảnh có màu sắc trung thực vào ban ngày.

Định dạng hình ảnh & Trường nhìn: Vòng tròn hình ảnh tối đa là Φ4,8mm, hoàn toàn khớp với cảm biến COMS 1/4” (2592*1944). FOV chéo đạt 72°, FOV ngang 61°, FOV dọc 47°, mang lại phạm vi bao phủ rộng cho các máy ảnh nhỏ.

Biến dạng & Chiếu sáng & CRA: Độ méo TV＜1,5% khi tái tạo đường thẳng; độ chiếu sáng tương đối 42,8%±5% đảm bảo độ sáng đồng đều từ trung tâm đến các góc; CRA＜32,7° khớp với góc tia chính của pixel cảm biến 1/4” chính thống, tránh hiện tượng mờ nét ảnh và lệch màu.

Giao diện cơ học: Ngàm M5.5 tiêu chuẩn, dễ dàng căn chỉnh và lắp ráp cho các mô-đun camera siêu nhỏ.

Ưu điểm về hiệu suất

Hiệu suất quang học có độ méo thấp: Là thấu kính có độ méo thấp, độ méo TV dưới 1,5% giúp giảm hiện tượng cong vênh hình ảnh, điều này rất quan trọng đối với các tác vụ nhận dạng và quét.

Kích thước cơ học nhỏ gọn: Ống kính bo mạch mini này có tổng chiều dài rãnh chỉ 3,6 mm, rất phù hợp với phần cứng nhúng mỏng có không gian bên trong cực kỳ hạn chế.

Khả năng tương thích hoàn hảo của cảm biến: Được thiết kế dành riêng cho ứng dụng ống kính cảm biến 1/4”, vòng tròn hình ảnh 4,8 mm và <32,7° CRA ngăn chặn các góc tối và hiện tượng chuyển màu, phát huy tối đa khả năng của điểm ảnh cảm biến.

Lọc hồng ngoại ổn định: Cắt hồng ngoại 650nm giúp loại bỏ nhiễu hồng ngoại, cải thiện độ trung thực của màu sắc để thu ánh sáng khả kiến.

Chất lượng sản xuất hàng loạt nhất quán: Được sản xuất bởi CÔNG TY TNHH Công nghệ Quang học ShangHai SILK, mọi ống kính đều trải qua quá trình kiểm tra quang học nghiêm ngặt, đảm bảo tính nhất quán của thông số cho các đơn đặt hàng số lượng lớn.

 Trường ứng dụng

Camera thu nhỏ trong nhà thông minh: Áp dụng ống kính ngàm M5.5 này cho camera giám sát trong nhà cỡ nhỏ, camera chuông cửa, để ghi lại chế độ xem trực tiếp rõ ràng ở góc rộng trong không gian vỏ hạn chế.

Thiết bị quét di động: Thấu kính có độ méo thấp hỗ trợ quét mã vạch và mã QR, cung cấp hình ảnh không bị biến dạng để giải mã mã nhanh.

Thiết bị chụp ảnh đeo trên người: Ống kính bảng mini có tiêu cự 3,05mm phù hợp với các máy ảnh đeo nhỏ, máy ghi đeo trên người, đáp ứng nhu cầu bố cục nhỏ gọn.

Mô-đun phụ trợ thị giác máy: Là thấu kính thị giác máy nhỏ gọn, nó hoạt động để phát hiện vật thể đơn giản, đếm hình ảnh và cảm biến phụ trợ với phần cứng thấu kính cảm biến 1/4”.

Bộ máy ảnh giáo dục & thử nghiệm: Thành phần quang học tiết kiệm chi phí để phát triển dự án liên quan đến tầm nhìn của học sinh.
