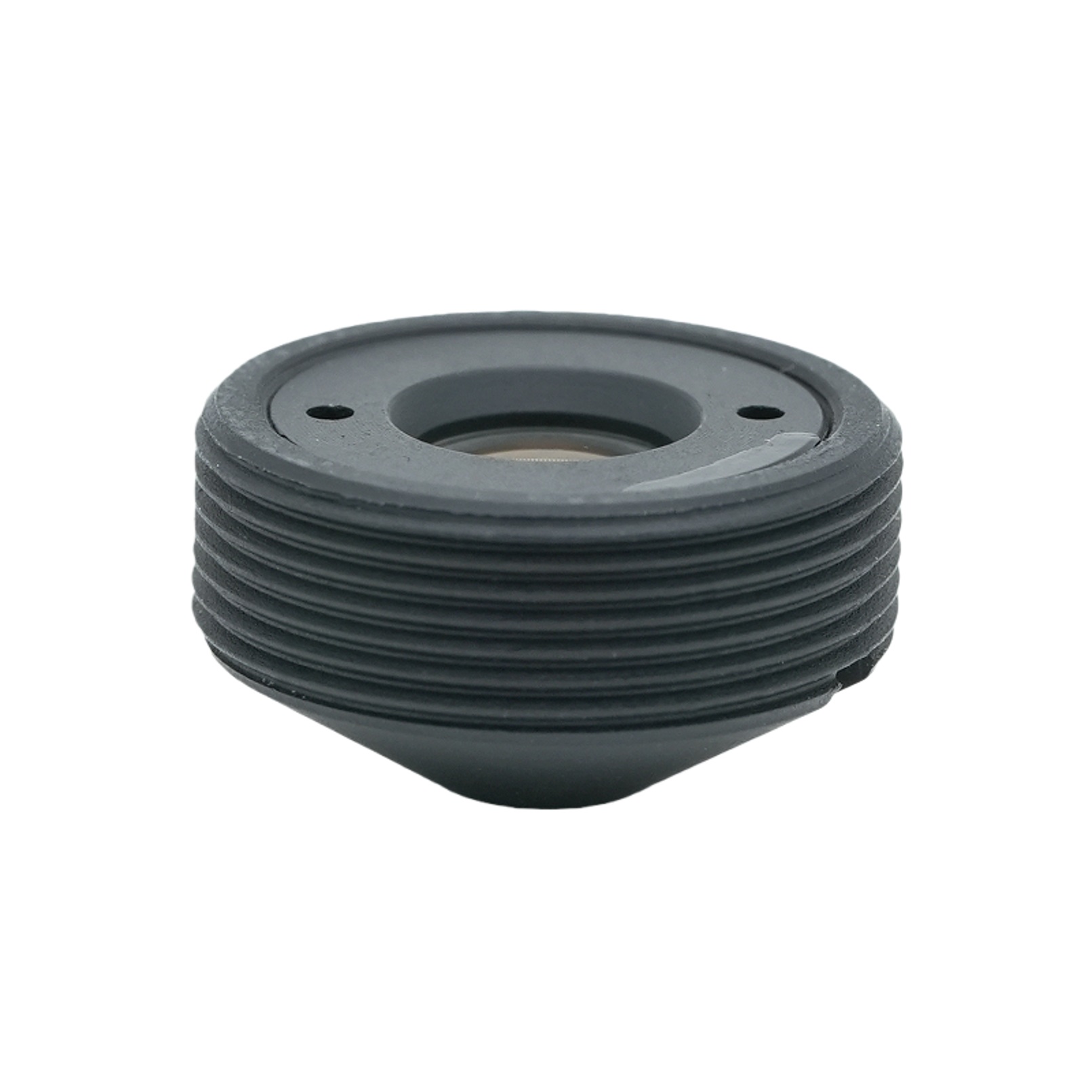

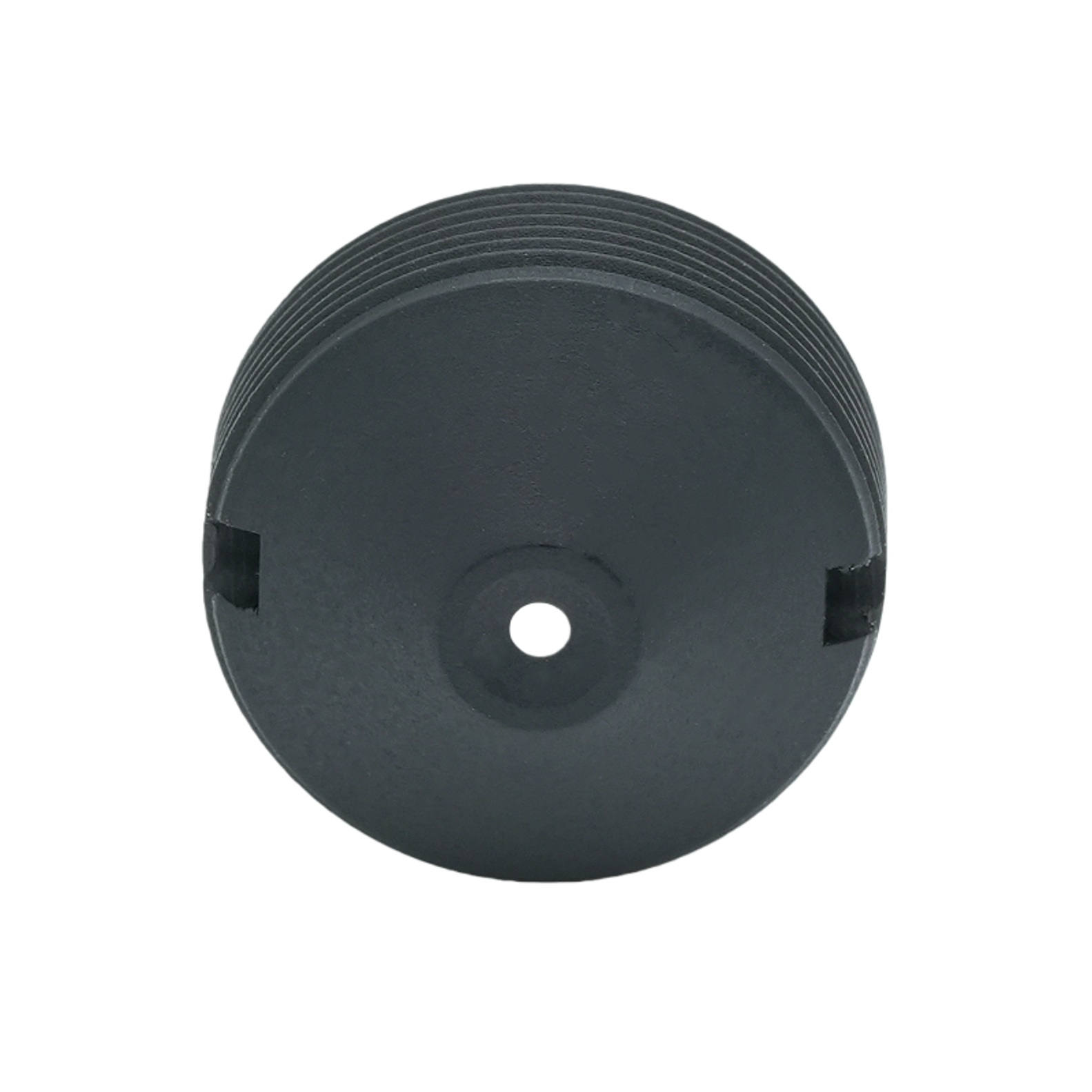

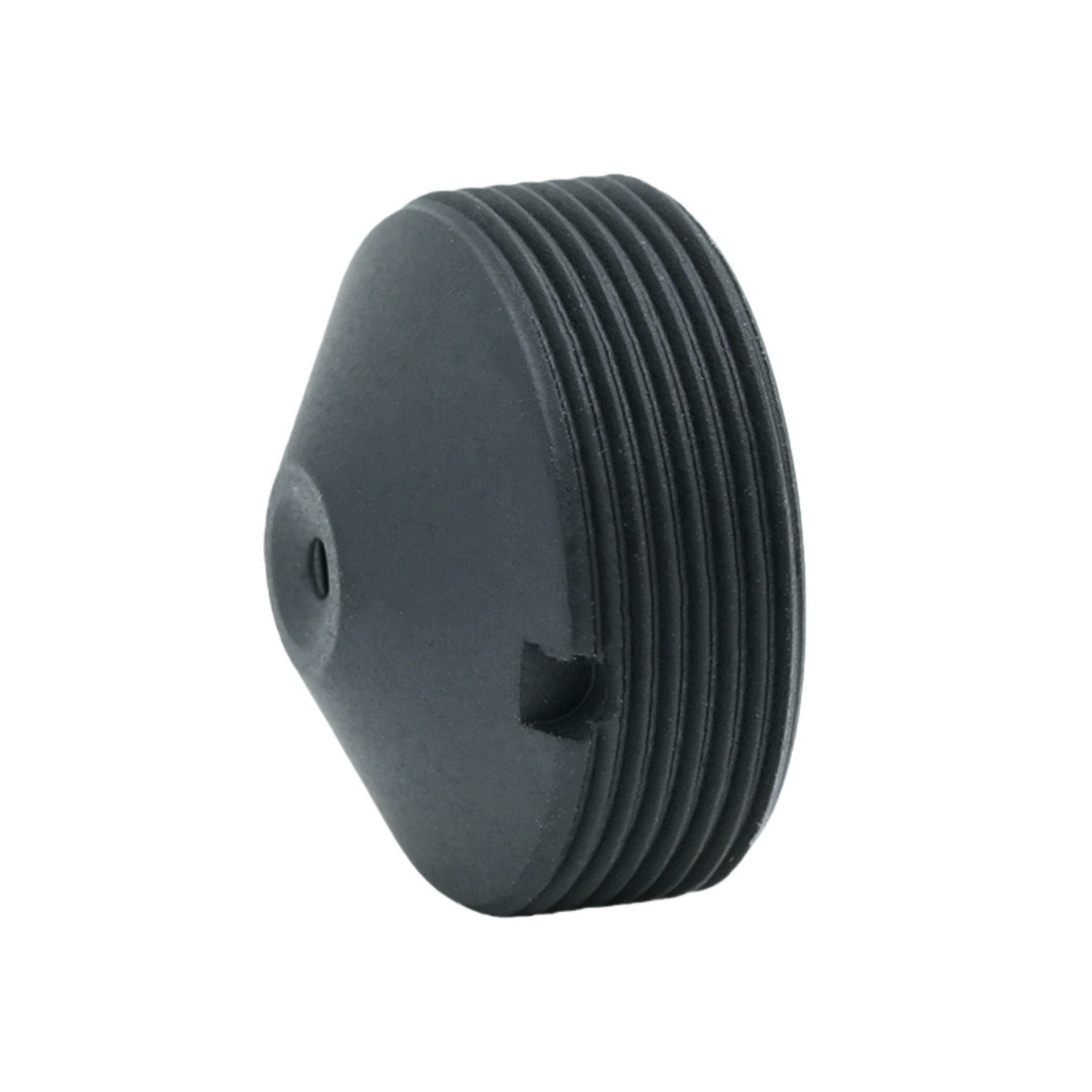

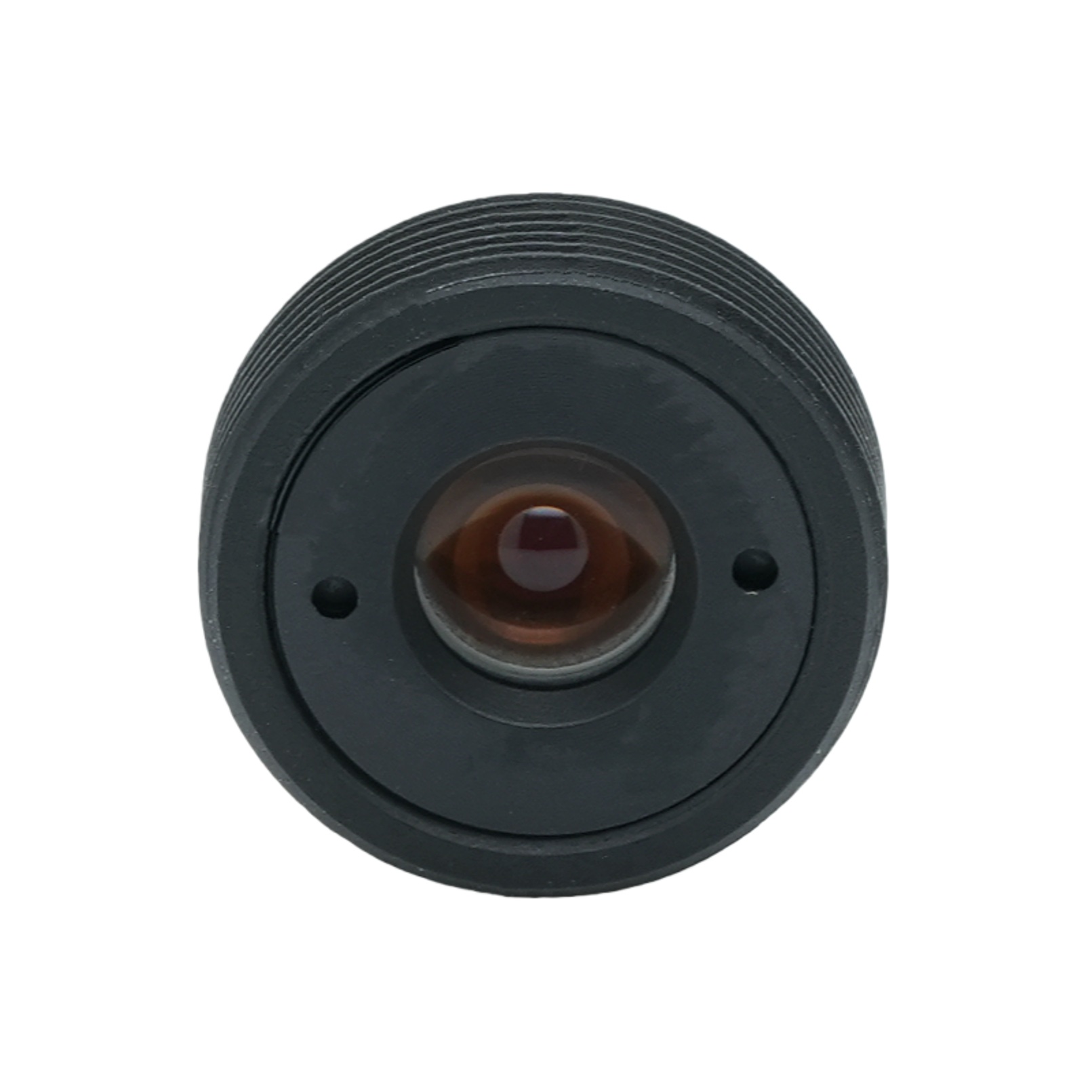

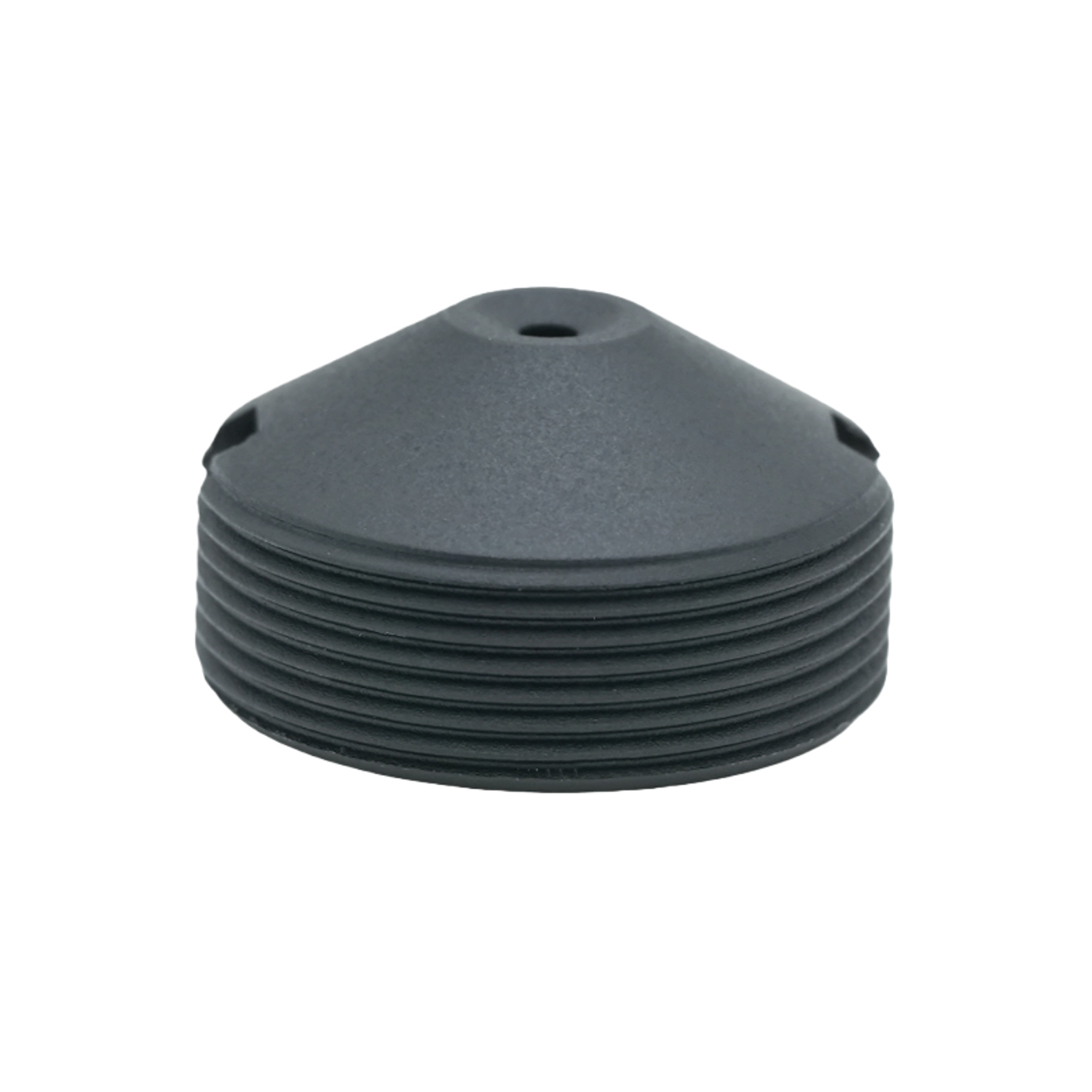

Ống kính hình nón 2,9mm

Tóm tắt sản phẩm

Công nghệ quang học BOSHI giới thiệu PL‑02934H‑M12, một ống kính cố định góc rộng hiệu suất cao được thiết kế cho cảm biến định dạng 1/4". Với tiêu cự 2,9mm và khẩu độ F3.4 nhanh, ống kính này mang lại trường ngắm rộng 119°, lý tưởng cho các ứng dụng yêu cầu phạm vi bao quát cảnh rộng trong không gian chật hẹp. Cấu trúc hoàn toàn bằng kính (3 thành phần) đảm bảo độ ổn định nhiệt và chất lượng hình ảnh nhất quán trong nhiệt độ rộng Ống kính này có góc tia chính được kiểm soát dưới 6,63°, giúp giảm thiểu hiện tượng bóng màu và duy trì độ chính xác của màu khi kết hợp với các cảm biến CMOS hiện đại. Mặc dù có tổng chiều dài rãnh ghi nhỏ gọn 8,9 mm, khoảng cách tiêu cự mặt sau cơ học 2,46 mm mang lại khả năng tích hợp linh hoạt với ngàm M12 tiêu chuẩn. Công nghệ quang học BOSHI đã cân bằng cẩn thận thiết kế quang học để đạt được độ méo TV ở mức ‑14,27% – một giá trị điển hình cho các ống kính siêu rộng có thể điều chỉnh bằng kỹ thuật số – và một Độ chiếu sáng tương đối 30% ở rìa, đảm bảo độ sáng có thể sử dụng ngay cả trong điều kiện ánh sáng yếu. Thấu kính này là giải pháp tiết kiệm chi phí cho tầm nhìn nhúng, camera an ninh, hệ thống quan sát xung quanh trong xe và kiểm tra công nghiệp trong đó tiêu cự 2,9mm và phạm vi bao phủ rộng 119° là cần thiết. Công nghệ quang học BOSHI nổi tiếng với khả năng tương thích hoàn toàn với cảm biến 1/4" và giao diện M12.

Mô tả chi tiết sản phẩm

1. Phân tích thông số quang học

Độ dài tiêu cự (EFL): 2,9 mm ±5% – độ dài tiêu cự ngắn cho phép phối cảnh cực rộng, rất quan trọng để chụp các khu vực rộng lớn từ khoảng cách gần. Tiêu cự 2,9mm này là yếu tố chính quyết định tầm bao phủ góc của ống kính.

Khẩu độ (F/NO): F3,4 ±5% – tốc độ vừa phải giúp cân bằng lượng ánh sáng với độ sâu trường ảnh, phù hợp với cả môi trường trong nhà và ngoài trời với mức độ chiếu sáng khác nhau.

Định dạng vòng tròn hình ảnh & cảm biến: Vòng tròn hình ảnh tối đa Φ4,65 mm, được thiết kế đặc biệt cho cảm biến 1/4" (đường chéo tiêu chuẩn ~ 4,5 mm). Định dạng 1/4" đảm bảo sử dụng tối đa vùng hoạt động của cảm biến mà không bị mờ viền.

Trường nhìn: Đường chéo 119°, Ngang 81,6°, Dọc 58° – trường nhìn 119° này cung cấp một cửa sổ mở rộng, giảm số lượng camera cần thiết để có phạm vi bao phủ toàn cảnh.

Độ méo TV: ‑14,27% (loại hình thùng) – kiểu méo có thể dự đoán và lặp lại, có thể dễ dàng sửa trong phần mềm, cho phép đầu ra thẳng cho các tác vụ thị giác máy.

Góc tia chính (CRA): <6,63° – CRA thấp phù hợp với dãy vi thấu kính cảm biến hiện đại, ngăn chặn hiện tượng xuyên âm và chuyển màu, đặc biệt là ở các mép trường 119°.

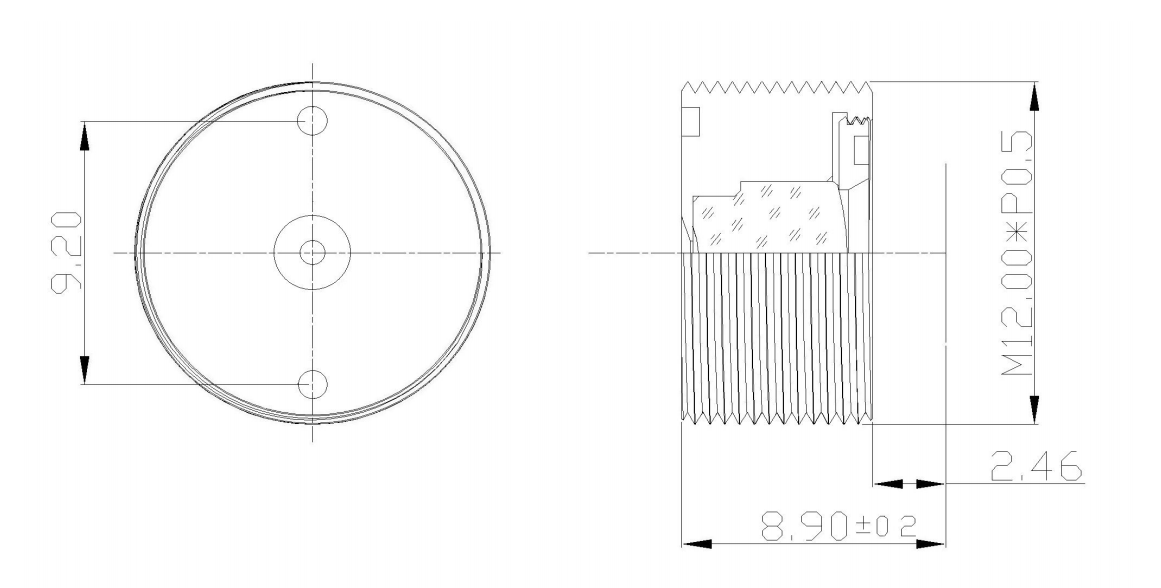

Độ dài tiêu cự mặt sau cơ học (BFL): 2,46 mm ±0,2 – cung cấp khoảng trống vừa đủ cho bộ lọc IR-cut hoặc kính che, trong khi vẫn duy trì dấu chân ngàm M12 nhỏ gọn.

Tổng chiều dài rãnh (TTL): 8,90 mm ±0,3 – một cấu hình mỏng cho phép tích hợp vào các vỏ có không gian hạn chế.

Độ chiếu sáng tương đối: 30,0% – đảm bảo độ sáng ở các góc vẫn ở mức chấp nhận được, tạo điều kiện phát hiện cạnh đáng tin cậy trong các ứng dụng giám sát và ô tô.

Ngàm: Ren M12 (tiêu chuẩn) – cung cấp khả năng gắn cơ học nhanh chóng và khả năng tương thích rộng rãi với giá đỡ ống kính có sẵn.

2. Ưu điểm về hiệu suất

Biến dạng siêu rộng nhưng có thể khắc phục được: Độ méo TV -14,27% là sự lựa chọn thiết kế có chủ ý dành cho quang học góc rộng. Thay vì cố gắng không biến dạng (điều này sẽ làm tăng kích thước và chi phí), Công nghệ quang học BOSHI cung cấp cấu hình biến dạng nhất quán cao có thể được bù hoàn toàn bằng xử lý hình ảnh kỹ thuật số, duy trì lợi thế độ dài tiêu cự 2,9mm mà không làm giảm độ phân giải ngoại vi.

CRA thấp cho khả năng tương thích cảm biến: Với góc tia chính dưới 6,63°, ống kính hoạt động liền mạch với cảm biến 1/4" có giếng pixel nông. Điều này giảm thiểu hiện tượng mờ nét ảnh và hiện tượng không đồng nhất màu sắc, đảm bảo rằng hình ảnh được chụp ở góc xem đầy đủ 119° duy trì cân bằng màu tự nhiên từ tâm này đến góc kia.

Cấu trúc kính ổn định nhiệt: Thiết kế toàn kính 3 thành phần (không phải nhựa) đảm bảo lấy nét và độ phân giải ổn định trong nhiệt độ từ -20°C đến +70°C, giúp thiết bị trở nên đáng tin cậy cho giám sát ngoài trời và camera trên xe, nơi thường xuyên có biến động nhiệt độ.

Tích hợp nhỏ gọn: Ngàm TTL 8,9mm và M12 cho phép thay thế trực tiếp cho các mô-đun máy ảnh hiện có. Khoảng cách tiêu cự cơ học phía sau 2,46 mm dành chỗ cho các bộ lọc tùy chọn, trong khi khẩu độ F/3.4 mang lại độ sâu trường ảnh tốt cho các vật thể trong khoảng từ 0,3 m đến vô cực, giảm nhu cầu về cơ chế lấy nét tự động.

Chiếu sáng nhất quán: Mặc dù độ chiếu sáng tương đối là 30% nhưng đây là mức điển hình đối với ống kính 119°; sự giảm dần dần có thể được bù đắp bằng mức tăng cảm biến hoặc hiệu chỉnh bóng kỹ thuật số. Số F thấp của ống kính đảm bảo đủ độ sáng trung tâm, cho phép sử dụng hình ảnh ngay cả trong điều kiện 10 lux.

3. Lĩnh vực ứng dụng

Giám sát & An ninh: Camera dạng vòm, thiết bị quan sát ở ô cửa và thiết bị giám sát hành lang được hưởng lợi từ trường nhìn 119° để bao quát các khu vực rộng chỉ bằng một thiết bị duy nhất. Tiêu cự 2,9 mm là tối ưu để giám sát trong nhà, nơi cần chụp các góc phòng mà không có điểm mù. Giá đỡ M12 đơn giản hóa việc trang bị thêm vào vỏ bảo mật hiện có.

Ô tô & Di động: Hệ thống quan sát xung quanh, camera điểm mù và camera quan sát phía sau dành cho xe cộ khai thác đường chéo rộng 119° để loại bỏ các vùng mù. Cấu trúc kính chắc chắn và hiệu suất quang học ổn định theo nhiệt độ phù hợp với yêu cầu về chất lượng ô tô.

Thị giác máy & Robotics: Để phát hiện đối tượng, điều hướng và hướng dẫn chọn và đặt, độ biến dạng có thể dự đoán được của ống kính và CRA thấp cho phép đo số liệu chính xác sau khi hiệu chỉnh. TTL 8,9mm nhỏ gọn cho phép tích hợp vào tải trọng của máy bay không người lái hoặc máy quét cầm tay.

Điện tử tiêu dùng:Chuông cửa thông minh, tai nghe VR/AR và camera hội nghị 360° tận dụng khả năng tương thích của cảm biến 1/4" và trường nhìn rộng để mang lại trải nghiệm sống động. Khẩu độ F/3.4 cung cấp đủ độ sâu trường ảnh để nhận dạng khuôn mặt ở các khoảng cách khác nhau.

IoT công nghiệp & Tầm nhìn nhúng: Với tiêu cự cố định và giao diện M12 đơn giản, ống kính này lý tưởng cho các hệ thống kiểm tra trên dây chuyền sản xuất, nơi góc nhìn 119° có thể kiểm tra các bảng PCB lớn hoặc bề mặt đóng gói trong một khung duy nhất. Công nghệ quang học BOSHI hỗ trợ tùy chỉnh độ dài tiêu cự mặt sau cơ học để phù hợp với các loại kính che cảm biến khác nhau, mở rộng hơn nữa tính linh hoạt của ống kính.

Trong tất cả các ứng dụng này, các thuộc tính cốt lõi – tiêu cự 2,9mm, khẩu độ F/3.4, định dạng cảm biến 1/4”, trường nhìn 119°, độ biến dạng TV thấp, góc tia chính được kiểm soát và ngàm M12 – đảm bảo rằng ống kính của Công nghệ quang học BOSHI mang lại hình ảnh nhất quán, chất lượng cao với nỗ lực xử lý hậu kỳ tối thiểu. Sản phẩm này là lựa chọn hàng đầu cho các kỹ sư đang tìm kiếm sự cân bằng giữa phạm vi bao phủ rộng, kích thước nhỏ gọn và hiệu quả chi phí.
