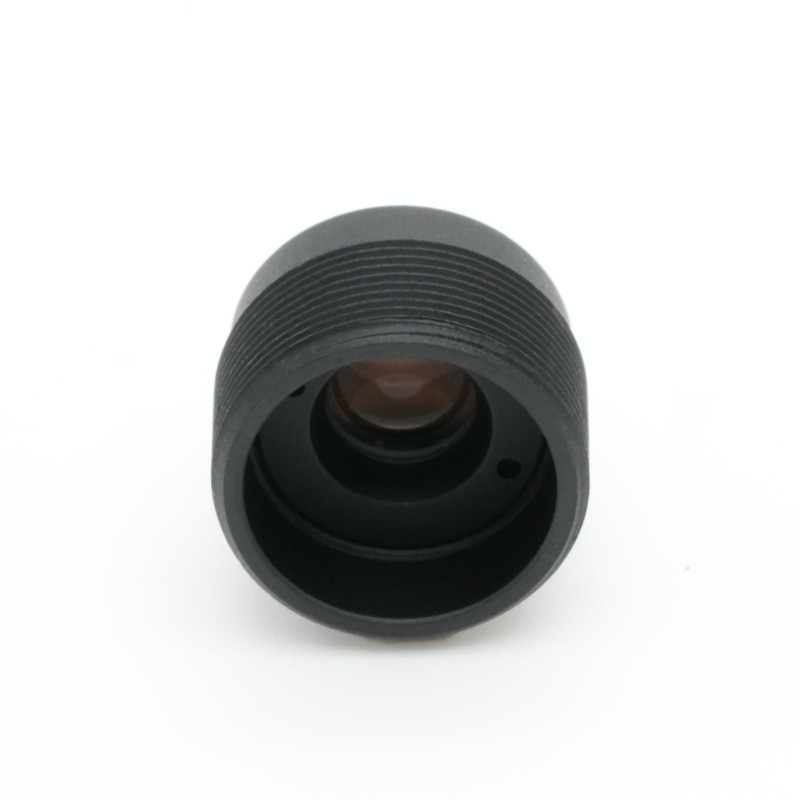

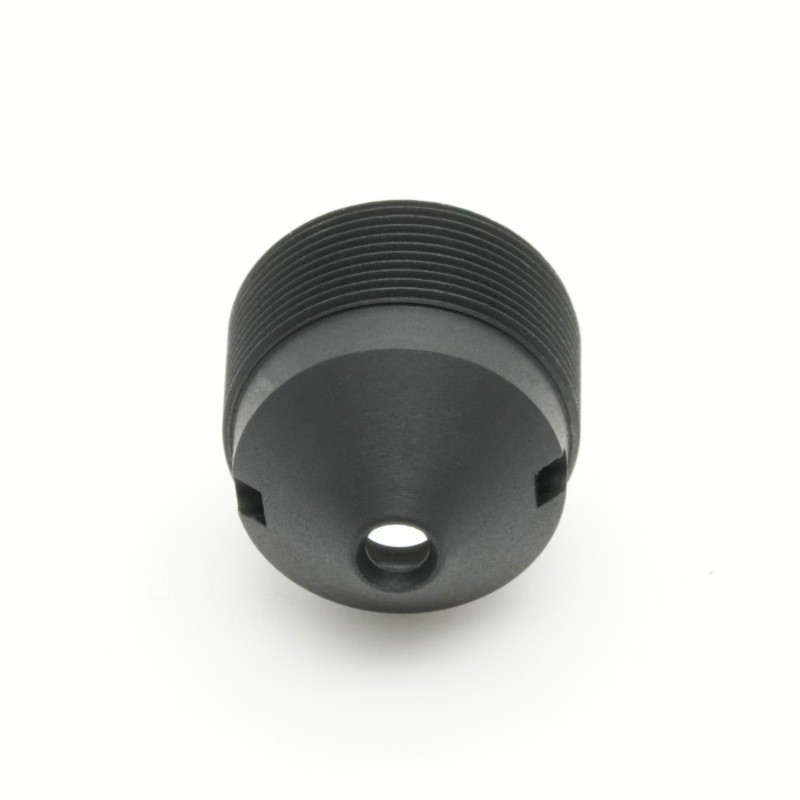

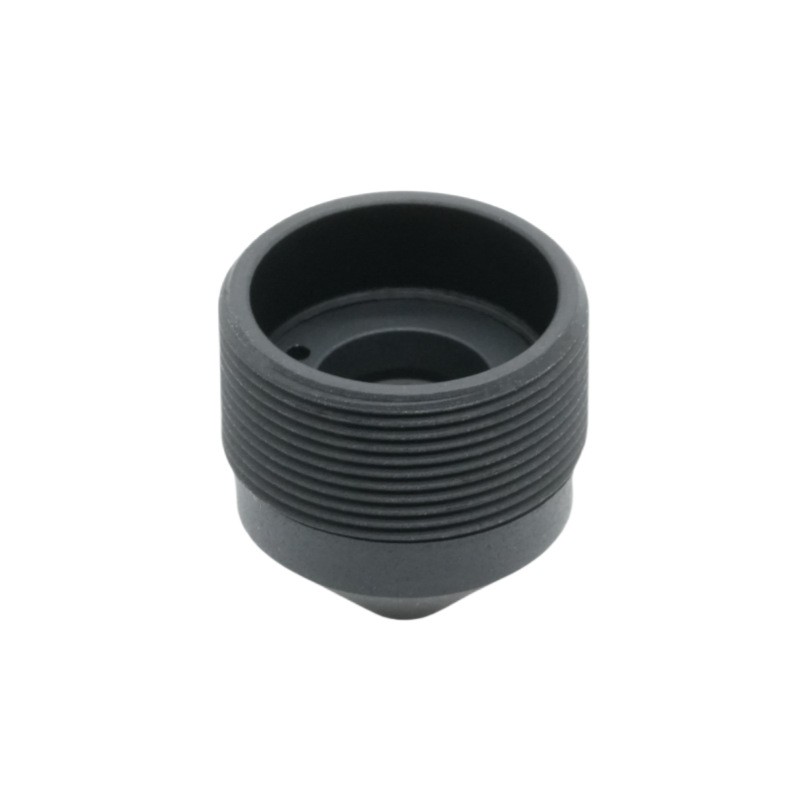

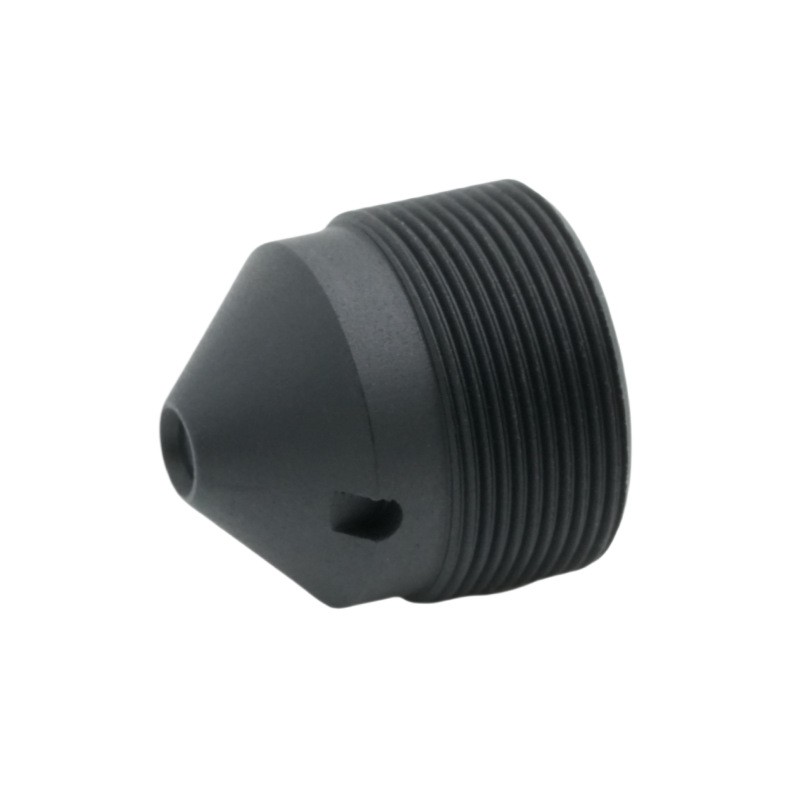

Ống kính hình nón 6,2mm

Tóm tắt sản phẩm

Được sản xuất bởi Công nghệ quang học BOSHI, ống kính tiêu cự cố định 6,2 mm có độ tin cậy cao này được thiết kế nhằm mục đích phục vụ các dự án bảo mật OEM số lượng lớn, được tối ưu hóa theo tiêu chuẩn ống kính định dạng 1/2,7 inch. Được trang bị khẩu độ cố định F2.6, thiết bị quang học thu nhỏ nhỏ gọn này tạo ra sự cân bằng hoàn hảo giữa hiệu suất thu thập ánh sáng và độ sâu trường ảnh thực tế để triển khai quang học giám sát tầm trung. Là một ống kính bo mạch M7 chuyên nghiệp, nó sử dụng thiết kế ống kính góc tia chính thấp dưới 15°, kết hợp với hiệu suất ống kính chiếu sáng tương đối cao để giảm thiểu hiện tượng mờ góc và chuyển màu - một điểm hỏng hóc thường gặp đối với thành phần máy ảnh ip mini giá rẻ. Nó cung cấp trường nhìn chéo 74 độ để nhận dạng vật thể và cơ thể con người, với dung sai vòng tròn hình ảnh rộng rãi để hấp thụ độ lệch lắp ráp trong quá trình sản xuất mô-đun tốc độ cao. Công nghệ quang học BOSHI tiến hành xác nhận cơ học và quang học toàn diện cho mọi ống kính bảng bảo mật OEM, đảm bảo hình ảnh nhất quán suốt ngày đêm trong phần cứng giám sát dân dụng và thương mại trong nhà. Được tối ưu hóa chi phí cho các dây chuyền lắp ráp tự động, nó đóng vai trò như một thành phần quang học đã được chứng minh cho camera Wi-Fi, mô-đun IP nhỏ gọn và các thiết bị giám sát đa năng.

Mô tả chi tiết sản phẩm

Phân tích tham số

- Ống kính tiêu cự cố định 6.2mm (EFL 6.2±5%):Tiêu cự cố định trung bình này được hiệu chỉnh riêng cho hệ thống quang học giám sát tầm trung. Không quá rộng để gây ra biến dạng nặng ở cạnh, cũng không quá hẹp để hạn chế phạm vi bao phủ của cảnh. Đối với chiều cao giám sát treo tường thông thường, tiêu cự này cho phép nhận dạng rõ ràng hình người và hàng hóa trong khoảng cách quan sát 3‑8m, lý tưởng cho lối vào, văn phòng và phòng bán lẻ, tránh sự đánh đổi hiệu suất của ống kính siêu rộng hoặc ống kính chụp ảnh xa nhỏ gọn.

- Khẩu độ cố định F2.6 (F/NO 2.6±5%):Thông số kỹ thuật mống mắt cố định thực tế cho các tình huống giám sát hàng ngày. Khẩu độ cố định F2.6 này mang lại lượng ánh sáng ổn định trong điều kiện ánh sáng xung quanh trong nhà bình thường, đồng thời vẫn duy trì độ sâu trường ảnh thỏa đáng. Nhiều vật thể ở những khoảng cách khác nhau bên trong khung hình có thể đồng thời sắc nét, loại bỏ nguy cơ mất nét do khẩu độ quá lớn trong quang học thu nhỏ nhỏ gọn.

- Tối ưu hóa ống kính định dạng 1/2,7 inch:Toàn bộ hệ thống quang học được mô phỏng và điều chỉnh cho cảm biến 1/2,7 inch. Vòng tròn hình ảnh tối đa Ø7,0mm cung cấp đủ giới hạn an toàn ngoài vùng hoạt động của cảm biến. Khi lắp ráp ống kính bảng M7 này vào các mô-đun máy ảnh, độ lệch vị trí nhỏ từ thiết bị SMT tự động sẽ không tạo ra họa tiết cơ học, trực tiếp nâng cao năng suất sản xuất hàng loạt cho khách hàng OEM máy ảnh.

- Đặc điểm trường nhìn:Đường chéo 74° / Ngang 62° / Dọc 33,5°. Hiệu chuẩn góc theo định hướng bảo mật trong thế giới thực. Ngang 62° đáp ứng hầu hết các nhu cầu giám sát treo tường văn phòng và cửa hàng, góc dọc phù hợp với chiều cao lắp đặt tiêu chuẩn mà không lãng phí tài nguyên pixel trên diện tích trần hoặc mặt đất vô dụng.

- thấu kính góc tia chính thấp (CRA＜15°):Một tính năng cạnh tranh cốt lõi cho thành phần camera ip mini. Nhiều ống kính nhỏ gọn giá rẻ có giá trị CRA cao, mang lại màu sắc góc, giảm độ nhạy và độ sáng không đồng đều khi kết hợp với cảm biến CMOS thông thường. Được kiểm soát dưới 15°, thiết kế này ngăn chặn đáng kể các khuyết tật quang học như vậy.

- Thông số kỹ thuật của ống kính bo mạch M7:TTL:13,42±0,3mm; BFL:6,5±0,2mm. Kiểm soát dung sai nghiêm ngặt về tổng chiều dài rãnh và độ dài tiêu cự phía sau. Kích thước nhỏ gọn hỗ trợ thiết kế mô-đun thu nhỏ có tính tích hợp cao; Dung sai cơ học chặt chẽ đảm bảo đầu ra quang học có thể lặp lại sau khi lắp ráp bằng vít tự động cho các đơn đặt hàng lớn ống kính bảng bảo mật OEM.

- Chỉ số méo & chiếu sáng:Độ méo TV‑12,00%, Độ sáng tương đối 58,0%. Độ méo được điều chỉnh bằng ứng dụng để ghi video giám sát mà không làm kéo dài cảnh thiếu tự nhiên. Hiệu suất thấu kính chiếu sáng tương đối cao 58,0% duy trì độ sáng chấp nhận được ở các góc hình ảnh, giảm bớt gánh nặng thuật toán ISP để điều chỉnh các cạnh tối.

Ưu điểm hiệu suất cốt lõi của công nghệ quang học BOSHI

1. Sự kết hợp giữa ống kính tiêu cự cố định 6,2 mm hoàn thiện và khẩu độ cố định F2.6 mang lại khả năng quang học cân bằng cho quang học giám sát tầm trung. Nó hoạt động ổn định trong môi trường trong nhà có ánh sáng ban ngày và ánh sáng mờ, phát huy tối đa tiềm năng tạo ảnh của ống kính định dạng 1/2,7 inch mà không phụ thuộc quá nhiều vào hiệu chỉnh phần mềm ISP.

2. Là thấu kính quang học thu nhỏ nhỏ gọn với vòng tròn hình ảnh quá khổ 7,0mm, ống kính bảng M7 này có khả năng chịu lỗi lắp ráp. Độ lệch định vị nhỏ trong quá trình lắp ráp mô-đun đại chúng sẽ không tạo ra các góc tối, giúp giảm tỷ lệ lỗi cho các nhà sản xuất OEM máy ảnh.

3. Thuộc tính thấu kính góc tia chính thấp tích hợp hoạt động cùng với các chỉ số thấu kính có độ chiếu sáng tương đối cao. Độ sáng từ trung tâm đến các góc và tính nhất quán của màu sắc được duy trì tốt; nó giải quyết một cách hiệu quả các vấn đề về bóng mờ ở góc và trôi màu gây rắc rối cho nhiều thành phần camera ip mini cạnh tranh.

4. Kích thước cơ học được tối ưu hóa cho quy trình sản xuất hàng loạt tự động. Công nghệ quang học BOSHI thực hiện kiểm tra lấy mẫu trên các chỉ số quang học và kích thước cơ học cho từng lô ống kính bảng bảo mật OEM. Hiệu suất sản phẩm nhất quán được đảm bảo cho các dự án giám sát OEM & ODM khối lượng lớn.

5. Độ méo TV cân bằng và chiếu sáng cạnh giúp giảm yêu cầu về thuật toán chỉnh sửa hình ảnh nặng. Camera tích hợp với ống kính này có thể xuất ra cảnh quay giám sát tự nhiên, tiết kiệm tài nguyên điện toán chip cho các chức năng khác.

Kịch bản ứng dụng mục tiêu

1. Thiết bị giám sát trong nhà thương mại: Camera chống trộm bán lẻ, mô-đun giám sát văn phòng, camera IP nhỏ gọn ở sảnh và hành lang. Ống kính bảng bảo mật OEM này, được chế tạo dưới dạng quang học giám sát tầm trung, hoàn toàn phù hợp với ống kính định dạng 1/2,7 inch. Là thành phần camera ip mini đủ tiêu chuẩn, nó cung cấp các chi tiết rõ ràng về vật thể và cơ thể con người cho các khu vực công cộng cỡ trung bình.

2. Thiết bị an ninh nhà thông minh: Camera giám sát Wi-Fi gia đình, mô-đun camera phụ lối vào tòa nhà. Nhờ cấu trúc quang học thu nhỏ nhỏ gọn và đặc tính thấu kính góc tia chính thấp, thấu kính bo mạch M7 phù hợp với phần cứng máy ảnh gia đình có không gian hạn chế.

3. Hệ thống thị giác nhúng mini: Camera phụ trợ điều khiển truy cập, mô-đun thu thập hình ảnh kích thước nhỏ sử dụng giao diện M7. Thấu kính tiêu cự cố định 6,2mm cung cấp độ phóng đại thích hợp để quan sát vật thể ở khoảng cách ngắn đến trung bình.

4. Các dự án camera giám sát OEM số lượng lớn: Camera an ninh IP và analog được sản xuất hàng loạt. Công nghệ quang học BOSHI mang đến giải pháp quang học tiết kiệm chi phí, ống kính khẩu độ cố định F2.6 này có thể được tích hợp vào phần cứng máy ảnh hoàn thiện dành cho các thương hiệu sản phẩm bảo mật toàn cầu.
