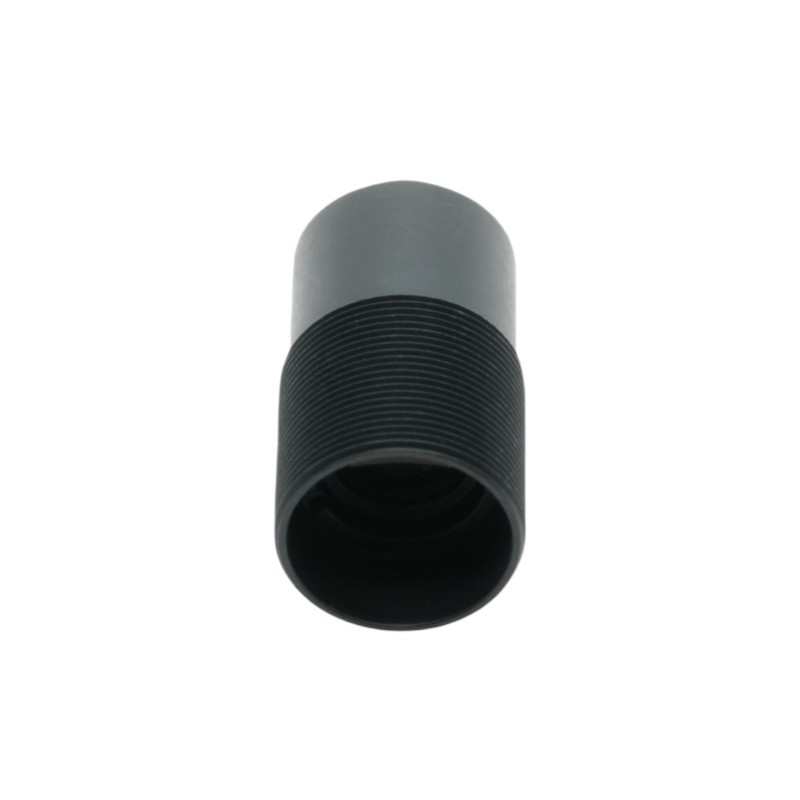

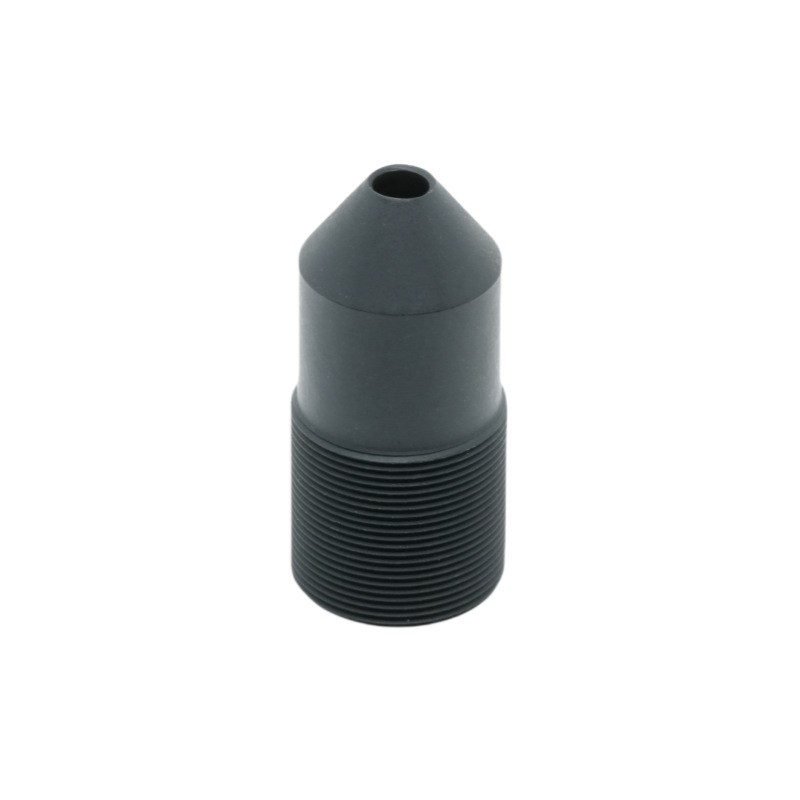

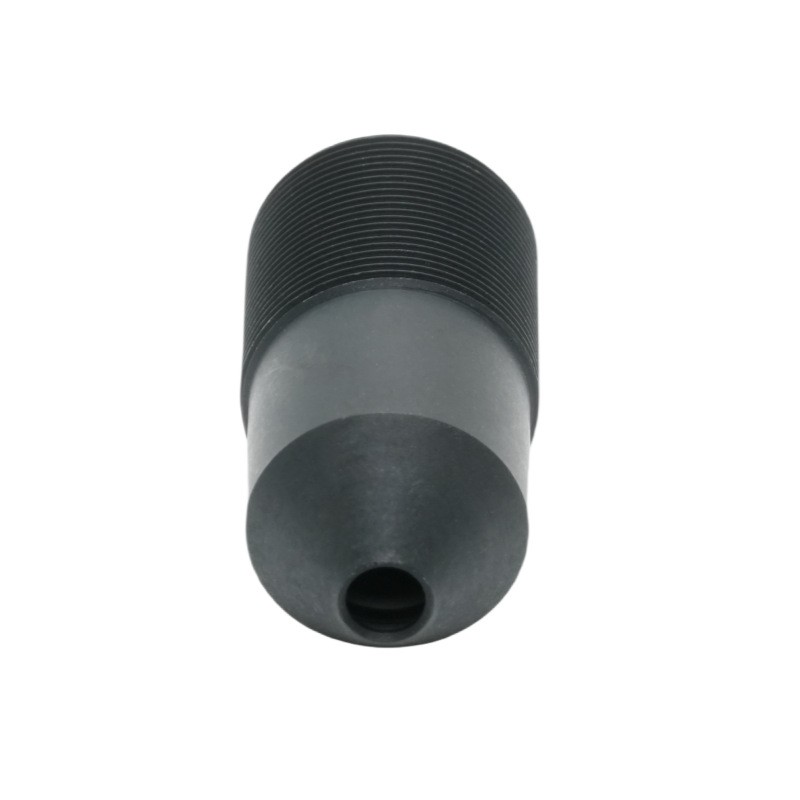

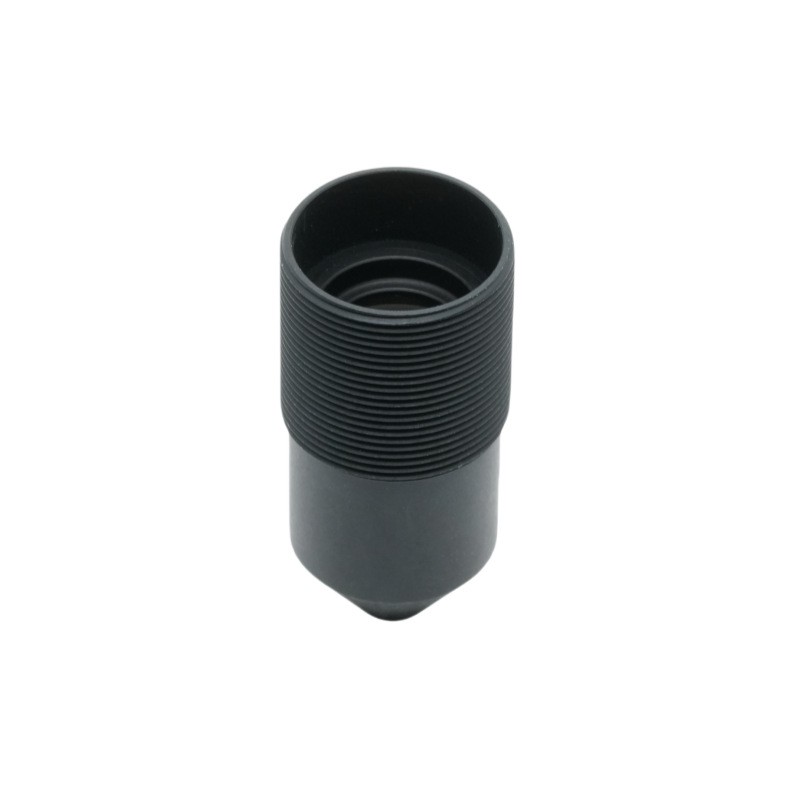

Ống kính hình nón thon 16mm

Tóm tắt sản phẩm:

PL-1645F-M12 của Công nghệ quang học BOSHI có tiêu cự 16mm nhỏ gọn, ống kính tiêu cự cố định khẩu độ F4.5 được thiết kế đặc biệt cho cảm biến định dạng 1/2". Được thiết kế với cấu trúc hoàn toàn bằng kính 4 thành phần, ống kính ngàm M12 này mang lại trường nhìn chéo 28,3° và hỗ trợ vòng tròn hình ảnh tối đa Ø8,5mm, khiến nó trở thành sự kết hợp lý tưởng cho các máy ảnh 1/2" và nhỏ hơn trong hệ thống tầm nhìn bị hạn chế về không gian. Với tiêu cự mặt sau cơ học là 3,65mm và tổng chiều dài rãnh chỉ 28,65mm, PL-1645F-M12 tích hợp hoàn toàn vào các mô-đun máy ảnh cấp bo mạch để kiểm tra công nghiệp, nhận dạng sinh trắc học và các ứng dụng hình ảnh nhúng. Công nghệ quang học BOSHI đã tối ưu hóa ống kính 16 mm F4.5 này để mang lại khả năng chiếu sáng toàn diện vượt trội, đạt độ chiếu sáng tương đối 95% và độ biến dạng TV cực thấp -0,25%, đảm bảo tái tạo hình ảnh trung thực ngay cả trong những cảnh có độ tương phản cao. Góc tia chính được kiểm soát chặt chẽ dưới 8°, giảm thiểu hiện tượng mờ viền và biến màu khi kết hợp với cảm biến CMOS hiện đại. Cho dù được sử dụng trong tự động hóa nhà máy, đầu đọc mã vạch hậu cần hay thiết bị hình ảnh y tế, ống kính cảm biến 1/2" này mang lại sự kết hợp cân bằng giữa độ phân giải, độ nhỏ gọn và hiệu quả chi phí. Hãy tin tưởng Công nghệ quang học BOSHI để mang lại hiệu suất quang học đáng tin cậy cho sản phẩm thị giác thế hệ tiếp theo của bạn, với PL-1645F-M12 đặt chuẩn mực về độ chính xác trong danh mục thấu kính M12.

Mô tả chi tiết sản phẩm:

1. Thông số chi tiết

Độ dài tiêu cự (EFL):16mm ±5% - Cung cấp góc nhìn chụp ảnh xa vừa phải, lý tưởng để nhận dạng đối tượng ở khoảng cách làm việc từ 100mm đến 2000mm.

Khẩu độ (F/NO):F4,5 ±5% - Cân bằng lượng ánh sáng với độ sâu trường ảnh, phù hợp với môi trường trong nhà và ngoài trời có đủ ánh sáng mà không làm giảm độ phân giải.

Cấu trúc quang học:4G (các thành phần hoàn toàn bằng kính) - Đảm bảo độ ổn định nhiệt, độ truyền qua cao và khả năng chống suy thoái môi trường so với các thiết kế lai nhựa-kính.

Vòng tròn hình ảnh:Ø8,5mm tối đa - Bao phủ hoàn toàn các cảm biến 1/2" (đường chéo ~ 8 mm) và tương thích ngược với các định dạng 1/2,3" và 1/3".

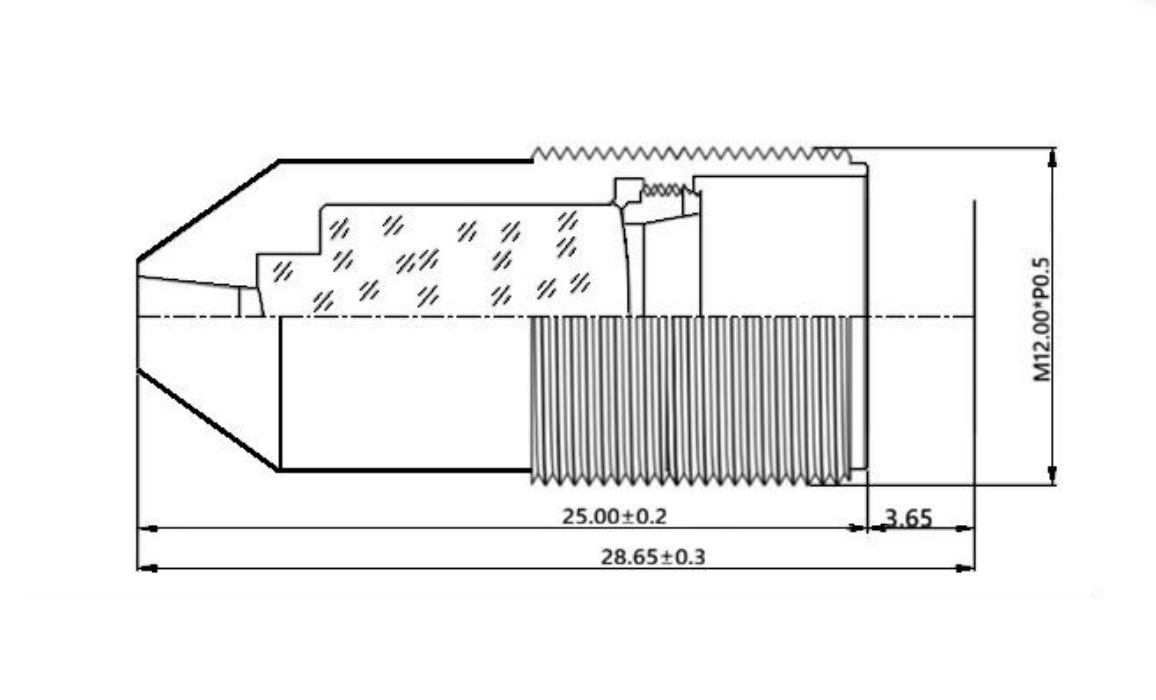

Độ dài tiêu cự phía sau cơ học:3,65mm ±0,2 - Cho phép tích hợp đơn giản với bảng cảm biến M12 tiêu chuẩn và giá đỡ bộ lọc cắt IR tùy chọn.

Tổng chiều dài bản nhạc:28,65mm ±0,3 - Cấu hình siêu nhỏ gọn dành cho camera thu nhỏ trong máy bay không người lái, thiết bị cầm tay và nút giám sát.

Biến dạng TV:-0,25% - Độ méo thùng gần như vô hình, rất quan trọng đối với các ứng dụng đo lường và OCR.

Chiếu sáng tương đối:95,0% - Tính đồng nhất vượt trội, giảm nhu cầu hiệu chỉnh trường phẳng trong xử lý hậu kỳ.

CRA (Góc tia chính):<8°- Phù hợp với dãy vi thấu kính của hầu hết các cảm biến Sony, ON Semi và OmniVision 1/2", ngăn chặn hiện tượng bóng màu.

Gắn kết:M12×P0.5 - Ren tiêu chuẩn công nghiệp cho khả năng thay thế nhanh chóng và căn chỉnh chủ động.

2. Ưu điểm về hiệu suất

Độ đồng đều cao và độ méo thấp: Độ chiếu sáng tương đối 95% và độ méo -0,25% đảm bảo rằng ống kính khẩu độ F4.5 tiêu cự 16mm tạo ra hình ảnh chính xác về mặt hình học với độ nhiễu tối thiểu, giảm chi phí hiệu chỉnh thuật toán trong quy trình thị giác máy.

CRA được tối ưu hóa cho các cảm biến hiện đại: Với góc tia chính dưới 8°, thấu kính cảm biến 1/2" này loại bỏ các hiện tượng giả màu ngoại vi, cho phép cân bằng trắng và độ trung thực màu nhất quán trên toàn bộ trường - một lợi thế quan trọng để nhận dạng khuôn mặt và sắp xếp dựa trên màu sắc.

Độ chắc chắn hoàn toàn bằng kính: Cấu trúc 4G chống lại sự dịch chuyển tiêu điểm do biến động nhiệt độ (-20°C đến +70°C), giúp ống kính công nghiệp ngàm M12 trở nên đáng tin cậy trong các sàn nhà máy, ki-ốt ngoài trời và camera phụ trợ ô tô.

Thiết kế cơ học nhỏ gọn: Với chiều dài chỉ 28,65mm, nó vừa vặn với vỏ mỏng trong khi BFL 3,65mm cung cấp không gian rộng rãi cho kính che hoặc ngăn xếp bộ lọc, đơn giản hóa thiết kế cơ khí cho các nhà tích hợp hệ thống.

Khả năng tương thích cắm và chạy: Luồng M12 và khoảng cách tiêu cự phía sau tiêu chuẩn cho phép thay thế trực tiếp các ống kính hiện có mà không cần thiết kế lại cơ học, giảm thời gian tiếp thị cho các OEM máy ảnh.

3. Miền ứng dụng

Thị giác máy công nghiệp: Cấu hình 16mm F4.5 vượt trội trong việc phát hiện lỗi trên dây chuyền sản xuất (ví dụ: kiểm tra PCB, phân tích vết xước bề mặt), trong đó độ phóng đại vừa phải và độ biến dạng thấp là tối quan trọng.

Sinh trắc học & Kiểm soát truy cập: Ống kính cảm biến 1/2" mang lại đặc điểm khuôn mặt và mống mắt sắc nét ở khoảng cách làm việc 30-50 cm, trong khi <8° CRA đảm bảo khả năng tương thích với các cảm biến tăng cường NIR để chiếu sáng hồng ngoại chủ động.

Đọc mã vạch & hậu cần: FOV 28,3° và độ chiếu sáng tương đối cao cho phép giải mã đáng tin cậy mã 1D/2D trên các kích cỡ gói hàng khác nhau, ngay cả trong điều kiện ánh sáng không đồng đều.

Hệ thống OEM nhúng: Từ việc tránh chướng ngại vật của máy bay không người lái đến nội soi y tế, ống kính ngàm M12 mang đến kiểu dáng đã được chứng minh để sản xuất số lượng lớn, với Công nghệ quang học BOSHI cung cấp tài liệu cơ học và quang học đầy đủ để tích hợp nhanh chóng.

Giám sát kệ và bán lẻ thông minh: Cấu hình ít biến dạng hỗ trợ ước tính kích thước sản phẩm chính xác và tuân thủ sơ đồ, trong khi vỏ nhỏ gọn vừa vặn với các camera kín đáo gắn trên trần hoặc cạnh kệ.
