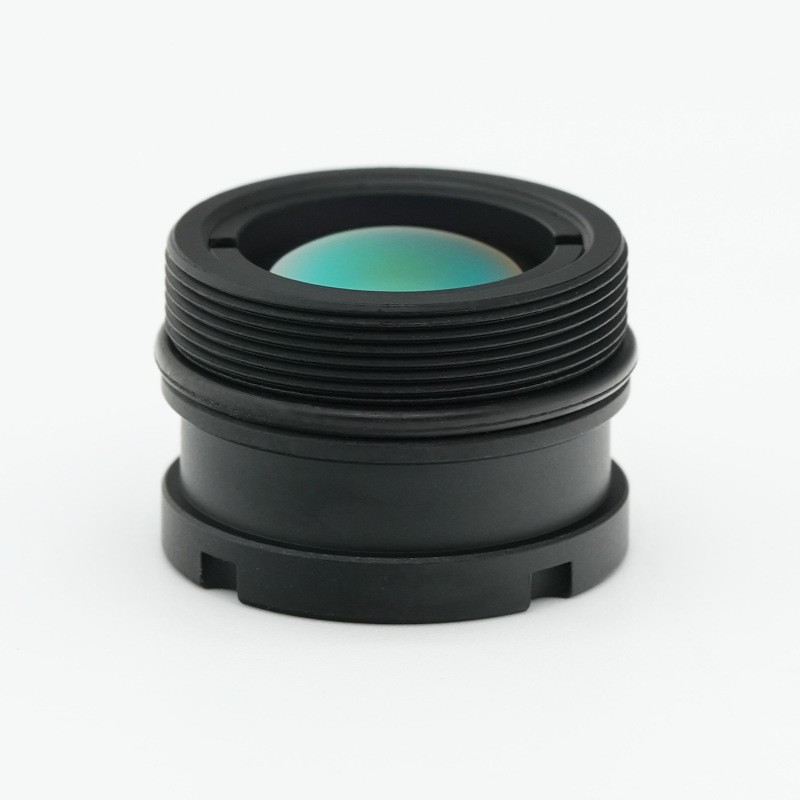

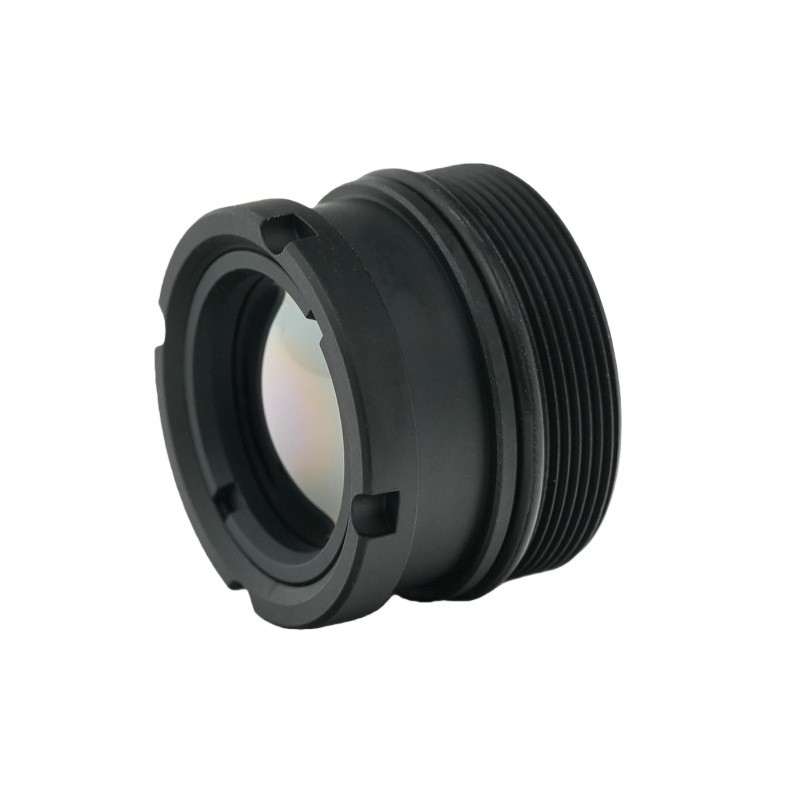

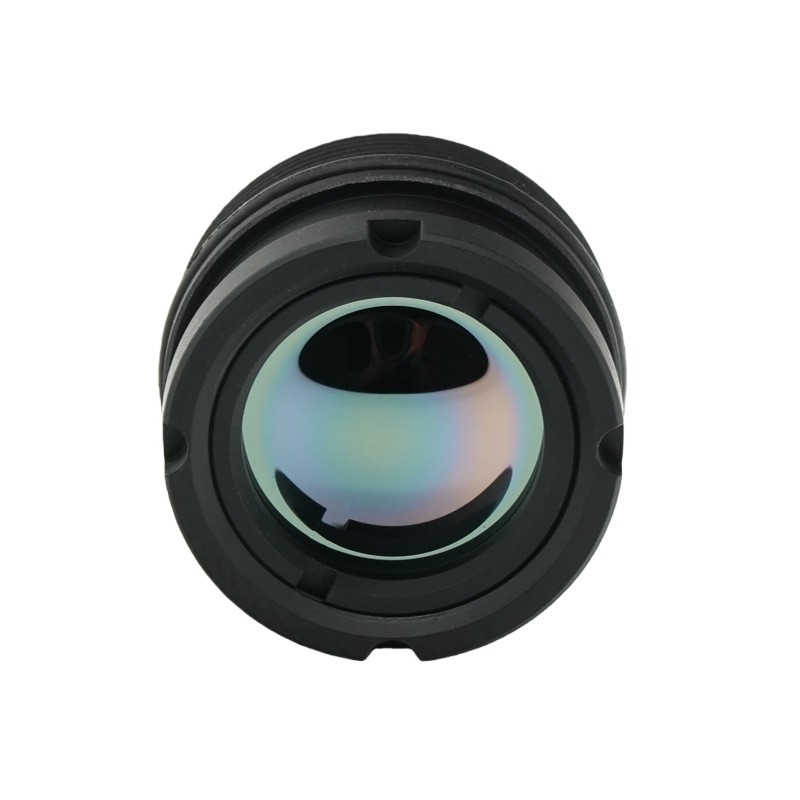

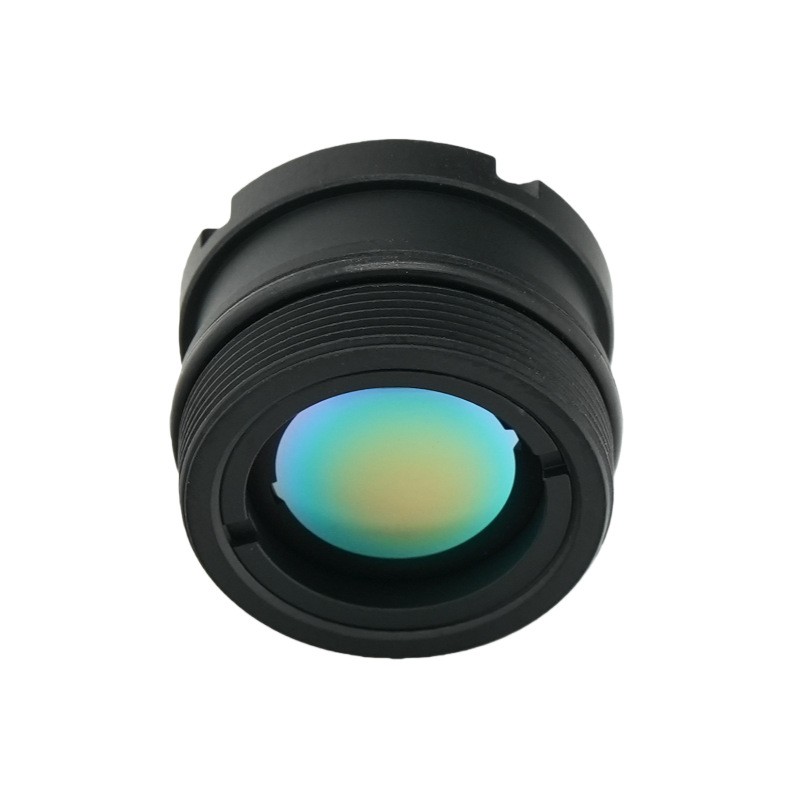

Ống kính chụp ảnh nhiệt tiêu cự 9,1mm

Tóm tắt sản phẩm

Được sản xuất bởi Công nghệ quang học BOSHI, thấu kính hồng ngoại sóng dài cao cấp này mang lại hiệu suất hình ảnh vượt trội như một giải pháp thấu kính nhiệt không làm mát cao cấp. Cái nàyống kính chụp ảnh nhiệtcó tiêu cự 9,1mm cùng với khẩu độ F1.0 cực lớn và kết hợp tốt với máy dò 640×512 với khoảng cách điểm ảnh 12μm. Được trang bị lớp phủ HD và mức bảo vệ IP67 cho thành phần quang học phía trước, nó đạt được độ truyền qua cao trên dải sóng làm việc 8‑12μm. Ngàm M17×0,5 nhỏ gọn hỗ trợ phạm vi lấy nét từ 3 mét đến vô cực. Nó duy trì đầu ra quang ổn định trong khoảng nhiệt độ từ ‑40oC đến +80oC và mang lại độ chiếu sáng tương đối cao cùng với độ méo được kiểm soát. Nó phù hợp với việc triển khai tại hiện trường trong mọi thời tiết và đóng vai trò là lõi quang lý tưởng cho các thiết bị camera nhiệt cầm tay nhỏ gọn đáp ứng các tình huống giám sát công nghiệp cũng như kiểm tra an ninh.

Mô tả chi tiết sản phẩm

tham số

1. Thông số hiệu suất quang học. Thấu kính hồng ngoại sóng dài này sử dụng tiêu cự 9,1 mm và số F1.0. Bước sóng hoạt động của nó nằm trong dải sóng hồng ngoại sóng dài 8‑12μm tiêu chuẩn. Trường nhìn chéo đạt 62,4 độ, trường nhìn ngang đạt 48,1 độ và trường nhìn dọc đạt 38,5 độ. Cấu hình trường quan sát như vậy mang lại cho ống kính tạo ảnh nhiệt này khả năng quan sát diện rộng mạnh mẽ. Thiết kế khẩu độ lớn giúp thu thập đủ bức xạ hồng ngoại trong điều kiện môi trường xung quanh phức tạp.

2.Các thông số khớp với máy dò. Công nghệ quang học BOSHI tối ưu hóa thấu kính nhiệt không được làm mát này cho máy dò 640×512 với độ phân giải pixel 12μm. Cấu trúc quang học phù hợp với các mô-đun cảm biến nhiệt nhỏ gọn phổ biến trên thị trường. Dấu chân quang học thẳng hàng với bề mặt mục tiêu của máy dò để phát huy tối đa hiệu suất độ phân giải của máy dò và tránh làm mờ nét ảnh hoặc lãng phí độ phân giải do không khớp.

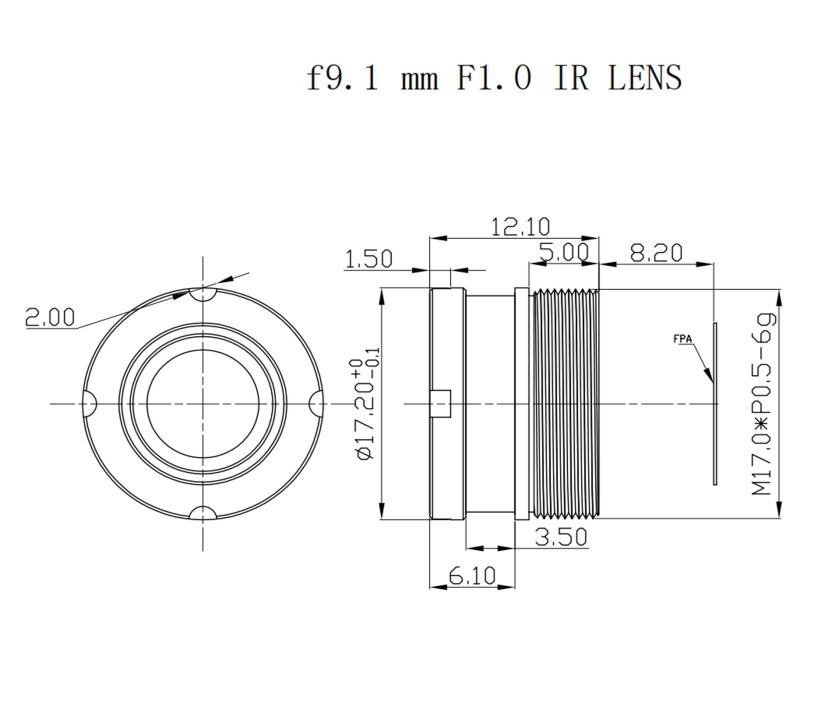

3. Các thông số cơ học và môi trường. Sản phẩm sử dụng ngàm ren M17×0,5 để thực hiện lắp ráp cơ khí thuận tiện. Phạm vi lấy nét bao gồm 3 mét đến vô cực và đáp ứng yêu cầu phát hiện cho cả mục tiêu tầm gần và tầm xa. Nhiệt độ hoạt động dao động từ ‑40oC đến +80oC để thích ứng với các điều kiện khí hậu khắc nghiệt khác nhau. Phần tử quang học phía trước đạt cấp bảo vệ xâm nhập IP67 để chống lại sự xâm nhập của bụi và nước từ môi trường bên ngoài.

4. Số liệu chất lượng quang học. Độ truyền quang của cái nàyống kính chụp ảnh nhiệtđạt không dưới 90%. Độ chiếu sáng tương đối duy trì ở mức trên 84 phần trăm và giá trị biến dạng giữ ở mức âm 10 phần trăm. Các bề mặt quang học tiếp xúc được xử lý bằng lớp phủ HD. Độ truyền qua cao làm giảm mất tín hiệu hồng ngoại. Độ chiếu sáng tương đối tốt đảm bảo phân bổ độ sáng đồng đều cho hình ảnh toàn khung hình. Độ méo được kiểm soát sẽ ngăn chặn sự biến dạng của hình ảnh ở trường nhìn góc rộng.

Ưu điểm về hiệu suất

1.Ưu điểm khẩu độ F1.0 siêu lớn. Khẩu độ lớn F1.0 của thấu kính hồng ngoại sóng dài này thu được nhiều năng lượng bức xạ hồng ngoại hơn. Trong môi trường làm việc có nhiệt độ thấp và bức xạ thấp, độ nhạy hình ảnh được cải thiện đáng kể và khoảng cách phát hiện hiệu quả được nâng cao hơn nữa. Công nghệ quang học BOSHI thực hiện mô phỏng quang học lặp đi lặp lại cho cấu trúc khẩu độ để cân bằng khả năng hấp thụ ánh sáng và hiệu suất kiểm soát quang sai.

2. Ưu điểm có độ truyền qua cao và lớp phủ HD. Lớp phủ HD được áp dụng trên các bề mặt tiếp xúc mang lại độ truyền quang trên 90% cho thấu kính nhiệt không được làm mát này. Lớp phủ hạn chế hiệu ứng phản chiếu bề mặt một cách hiệu quả. Độ tương phản của hình ảnh được nâng cao và hiện tượng nhiễu ảnh ma quái giảm đi. Năng lượng hồng ngoại bị mất ít hơn trong quá trình truyền và tín hiệu hồng ngoại hợp lệ đi vào máy dò sẽ tăng lên.

3. Ưu điểm chiếu sáng cạnh tuyệt vời. Độ chiếu sáng tương đối cao hơn 84 phần trăm mang lại hiệu suất độ sáng đồng đều trên toàn bộ khung hình. Nhiều sản phẩm ống kính chụp ảnh nhiệt góc rộng có hiện tượng góc tối rõ ràng ở các cạnh khung. Thấu kính chụp ảnh nhiệt này khắc phục khiếm khuyết đó thông qua tối ưu hóa bố cục quang học và đảm bảo chi tiết rõ ràng cho khu vực quan sát cận biên.

4. Ưu điểm về cấu trúc chống thấm nước mặt trước IP67. Phần tử quang học phía trước đạt tiêu chuẩn bảo vệ IP67. Bụi và nước bắn vào không thể ảnh hưởng đến các thành phần quang học bên trong. Người dùng có thể triển khai ống kính này để sử dụng ngoài trời trong mọi thời tiết mà không cần cấu hình thêm vỏ bảo vệ. Thiết kế cấu trúc giúp giảm chi phí tích hợp hệ thống cho thiết bị camera nhiệt đầu cuối.

5. Lợi thế về khả năng thích ứng nhiệt độ rộng. Thấu kính hồng ngoại sóng dài này duy trì hiệu suất chụp ảnh ổn định từ -40°C đến +80°C. Sản phẩm giới thiệu cơ chế triệt tiêu mất nét nhiệt hiệu quả. Khi nhiệt độ môi trường thay đổi đáng kể, mức độ mất tập trung nhiệt vẫn ở mức thấp. Thao tác lấy nét lại thủ công thường xuyên không còn cần thiết đối với các thiết bị được trang bị ống kính nhiệt không được làm mát này.

6. Ưu điểm giao diện gắn kết M17 × 0,5 nhỏ gọn. Giá đỡ ren M17×0,5 sở hữu không gian lắp đặt nhỏ. Nó mang lại sự tiện lợi lớn cho công việc tích hợp máy ảnh nhiệt thu nhỏ, thiết bị tải trọng không người lái và thiết bị nhiệt cầm tay. Khối lượng và trọng lượng của sản phẩm đầu cuối có thể được kiểm soát tốt trong khi vẫn đảm bảo hiệu suất quang học.

Trường ứng dụng

1. Các kịch bản giám sát an ninh và vành đai. Ống kính chụp ảnh nhiệt này phù hợp với công việc phòng thủ biên giới ngoài trời, giám sát chu vi nhà máy và các nhiệm vụ cảnh báo sớm tại địa điểm không có người giám sát. Nó có thể phát hiện mục tiêu xâm nhập trong điều kiện bóng tối hoàn toàn.Quang học BOSHICông nghệ tích lũy kinh nghiệm dự án phong phú để phát triển ống kính theo định hướng bảo mật. Thấu kính hồng ngoại sóng dài này đóng vai trò là thành phần quang học cốt lõi cho nhiều sản phẩm camera nhiệt cảnh báo sớm chu vi.

2. Các kịch bản bảo trì dự đoán công nghiệp. Được trang bị thấu kính nhiệt không được làm mát này, thiết bị camera nhiệt hoàn thành công việc kiểm tra nhiệt cho thiết bị điện, công việc giám sát nhiệt độ đường ống và công việc chẩn đoán lỗi quá nhiệt cơ học. Nhân viên có thể phát hiện trước rủi ro tiềm ẩn của thiết bị thông qua dữ liệu phân bổ nhiệt độ được ống kính chụp ảnh nhiệt này ghi lại để thực hiện bảo trì dự đoán và giảm tổn thất do tắt máy đột xuất.

3. Kịch bản tải trọng của máy bay không người lái. Ống kính hồng ngoại sóng dài này phục vụ các nhiệm vụ khảo sát nhiệt trên không, phòng chống cháy rừng và tìm kiếm cứu nạn. Ngàm M17×0,5 nhỏ gọn giúp ống kính thích ứng với không gian lắp đặt hạn chế của tải trọng của máy bay không người lái. Bảo vệ IP67 cho phép hoạt động ổn định trong môi trường làm việc trên không ngoài trời. Tính năng trường nhìn rộng hỗ trợ quét diện tích mặt đất trên phạm vi rộng.

4. Tình huống thiết bị chụp ảnh nhiệt cầm tay. Ống kính chụp ảnh nhiệt này được áp dụng cho máy ảnh nhiệt chữa cháy cầm tay, thiết bị cứu hộ khẩn cấp và thiết bị phát hiện tổn thất năng lượng trong tòa nhà. Các thiết bị cầm tay đưa ra yêu cầu nghiêm ngặt về khối lượng và trọng lượng linh kiện. Thấu kính nhiệt không làm mát có cấu trúc nhỏ gọn phù hợp với ý tưởng thiết kế sản phẩm cầm tay và cung cấp đầu ra hình ảnh nhiệt đáng tin cậy cho người vận hành tại hiện trường.

5. Các tình huống quan sát nhiệt gắn trên xe. Thấu kính hồng ngoại sóng dài này hỗ trợ chức năng nhìn ban đêm của ô tô và chụp ảnh phụ trợ khi lái xe địa hình. Nó cung cấp đầu ra hình ảnh hợp lệ trong điều kiện lái xe tối hoàn toàn và hỗ trợ người lái xe xác định chướng ngại vật trên đường và các mối nguy hiểm tiềm ẩn trong quá trình lái xe vào ban đêm. Cấp IP67 có thể đối phó với các điều kiện thời tiết phức tạp trong quá trình xe chạy.

6. Kịch bản quan sát động vật hoang dã và giám sát môi trường. Ống kính chụp ảnh nhiệt này hỗ trợ giám sát quần thể động vật, cảnh báo sớm cháy rừng và nghiên cứu sinh thái ngoài trời. Nó thu tín hiệu bức xạ nhiệt của các mục tiêu động vật hoang dã mà không cần thêm nguồn sáng. Ống kính hoạt động ổn định trong môi trường hoang dã rộng mở với sự hỗ trợ bảo vệ IP67 và khả năng thích ứng nhiệt độ rộng.
