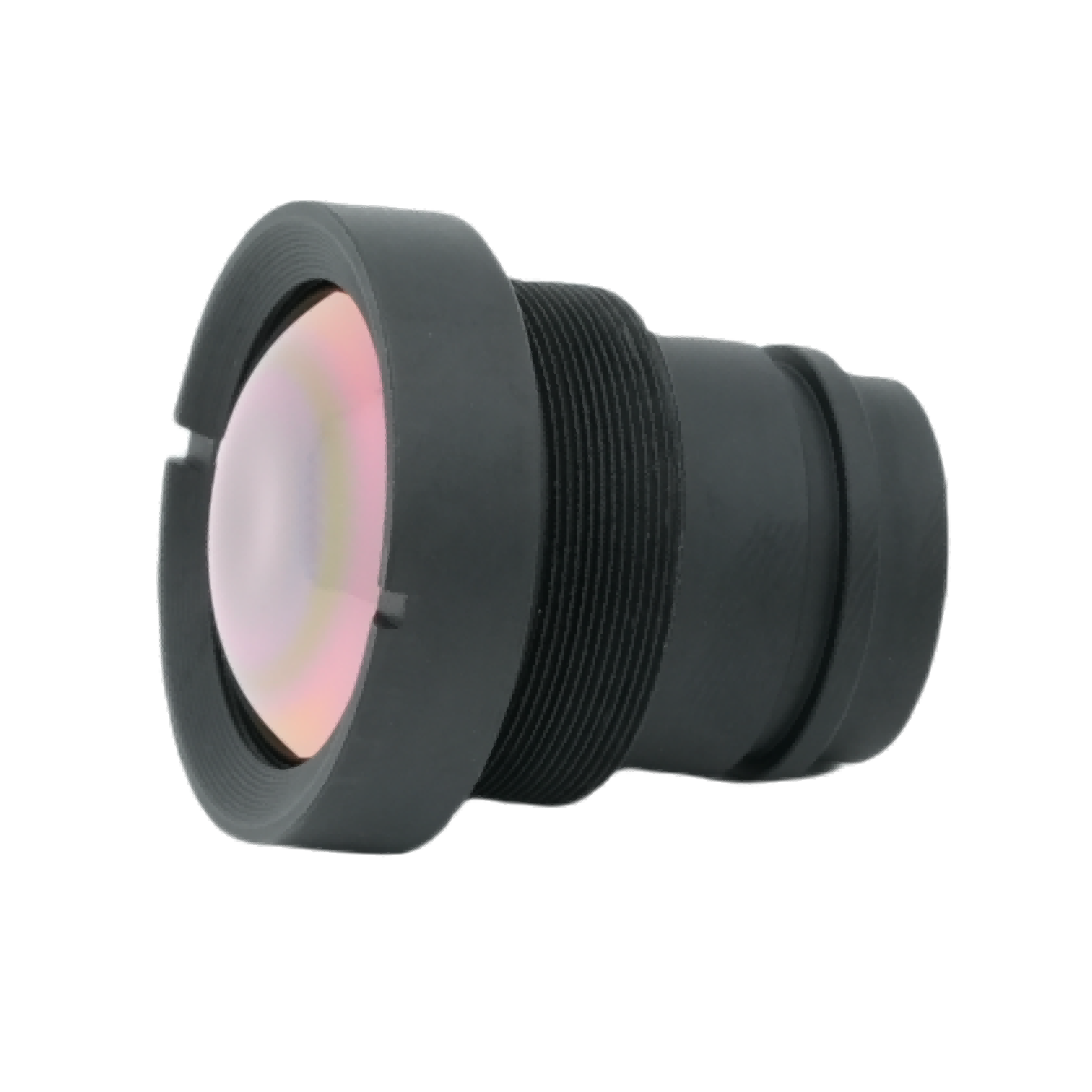

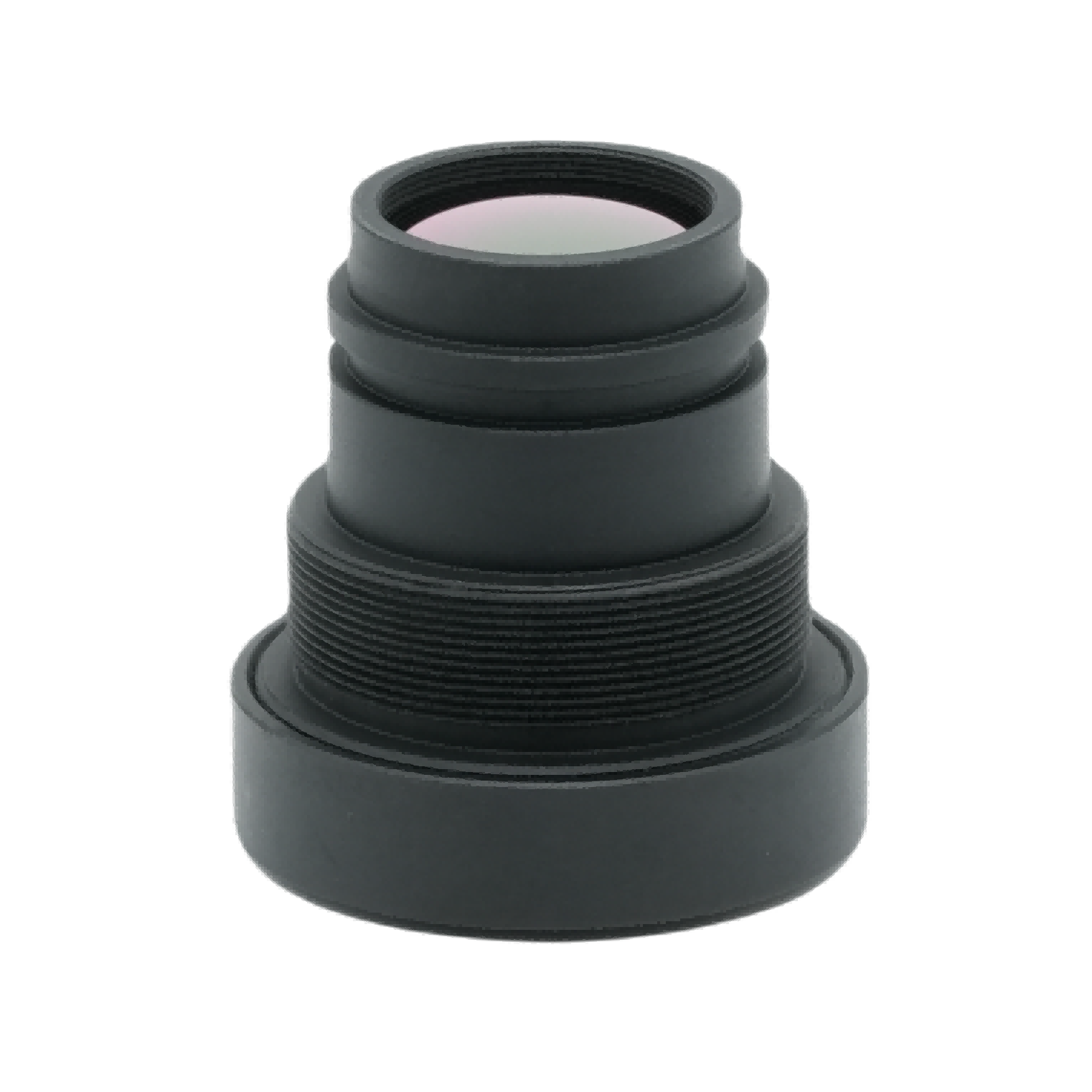

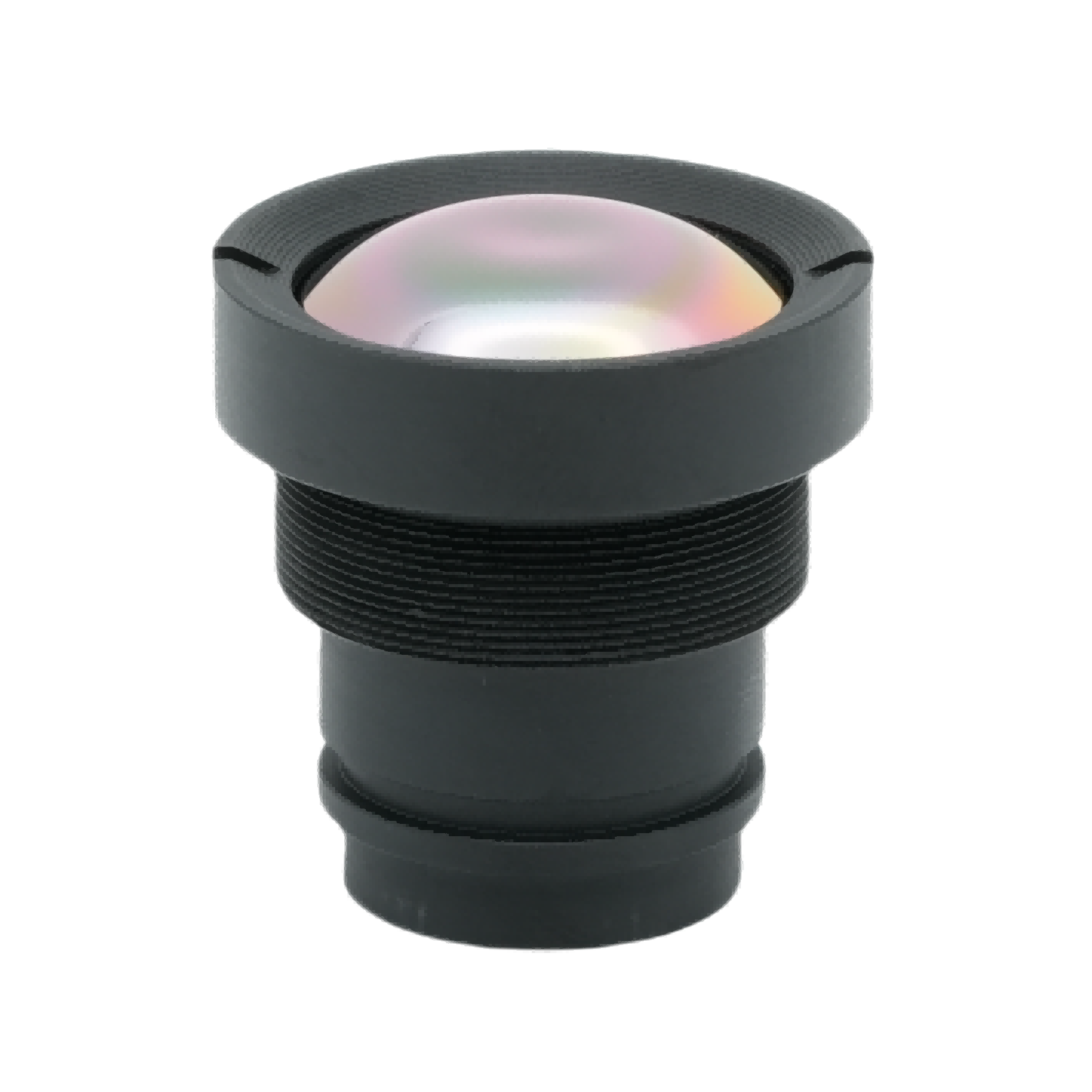

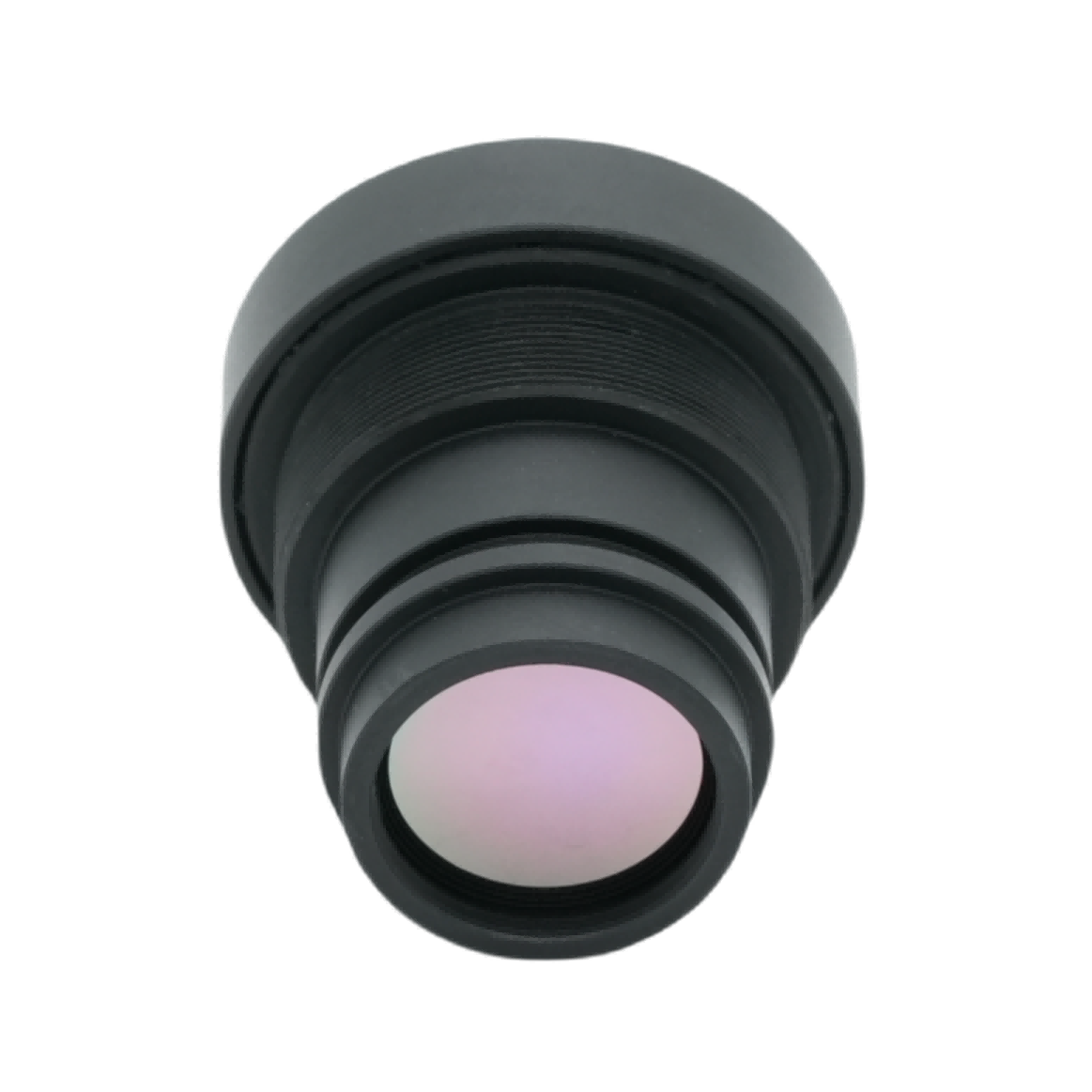

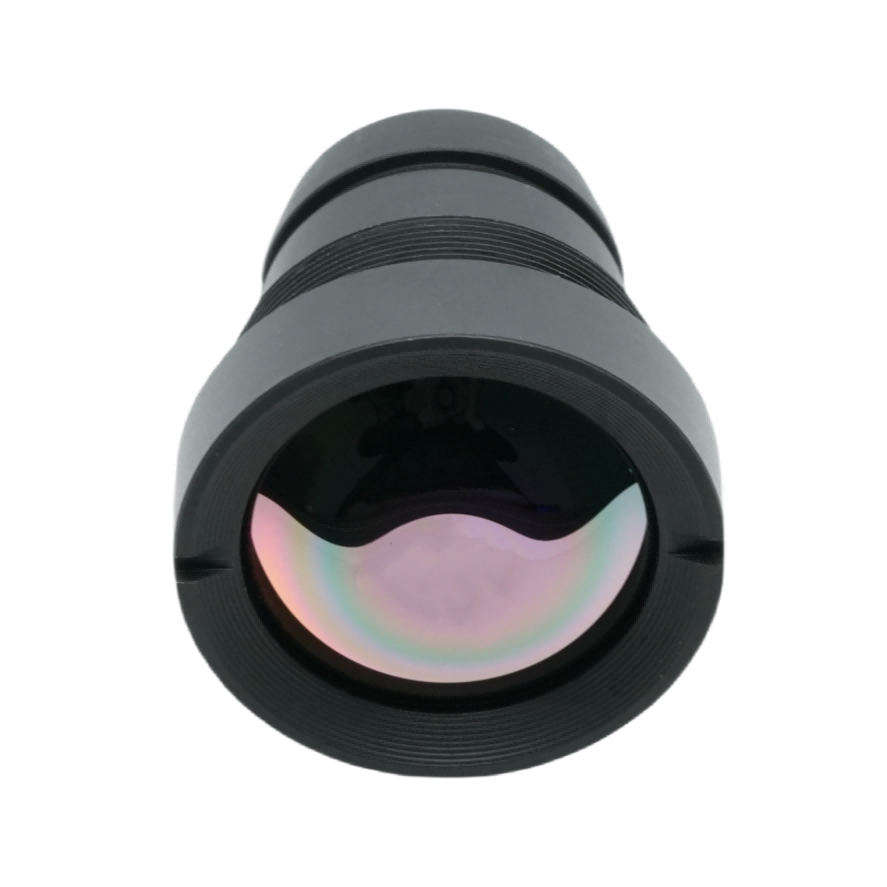

Ống kính chụp ảnh nhiệt M22 4.1mm

Tóm tắt sản phẩm

Sản xuất và cung cấp bởiQuang học BOSHICông nghệ, tiêu cự F1.0 4.1mm nàyống kính chụp ảnh nhiệtlà vật kính hồng ngoại góc cực rộng được tối ưu hóa cho độ phân giải 640×512, mảng mặt phẳng tiêu điểm hồng ngoại không làm mát 12μm pixel. Thấu kính hồng ngoại nhiệt này sử dụng lớp phủ chống phản xạ AR tiên tiến để đạt được độ truyền hồng ngoại trên 88%. Là ống kính quang học hồng ngoại chuyên nghiệp được phát triển bởi Công nghệ quang học BOSHI, thiết bị này có tính năng bảo vệ ống kính phía trước IP67, trọng lượng nhẹ khoảng 25 gram và độ ổn định quang học ở nhiệt độ rộng đáng tin cậy. Nó có thể đạt được sự tích hợp mượt mà trong các hệ thống camera nhiệt không được làm mát nhỏ gọn. Bố cục FOV rộng của nó mang lại phạm vi bao phủ cảnh rộng để thích ứng với các tình huống triển khai hình ảnh nhiệt đa dạng, đồng thời cân bằng giữa yêu cầu nhẹ và đầu ra hình ảnh thực tế cho các thiết bị phần cứng nhiệt kích thước nhỏ.

Mô tả chi tiết sản phẩm

tham số

1. Thông số quang học

Ống kính quang học hồng ngoại này có tiêu cự 4,1mm cùng với khẩu độ cực lớn F1.0. Khẩu độ cực lớn cải thiện đáng kể khả năng tiếp nhận ánh sáng hồng ngoại. Hiệu suất quang học như vậy tạo nên sự đảm bảo cốt lõi cho đầu ra hình ảnh rõ ràng của thấu kính hồng ngoại nhiệt này trong các điều kiện hoạt động ở nhiệt độ thấp và bức xạ thấp.

2. Kết hợp máy dò

Công nghệ quang học BOSHI thiết kế ống kính này để kết hợp với đầu dò hồng ngoại 12μm pixel có độ phân giải 640×512. Nó duy trì khả năng tương thích cao với các định dạng cảm biến nhiệt không được làm mát chính thống. Đặc tính phần cứng phù hợp giúp loại bỏ sai lệch hình ảnh gây ra bởi các điều kiện không khớp giữa ống kính và chip cảm biến.

3. Trường nhìn

Ống kính hỗ trợ FOV đường chéo 130 độ, ngang 102 độ, FOV rộng 83 độ dọc. Thiết bị có được phạm vi bao phủ cảnh rộng mà không cần các cụm quét cơ học bổ sung. Đặc tính này giúp đơn giản hóa thiết kế cấu trúc cơ học tổng thể của thiết bị chụp ảnh nhiệt.

4. Hiệu suất lấy nét

Phạm vi lấy nét liên tục kéo dài từ 0,5 mét đến vô cực. Hiệu suất tập trung cân bằng giữa hoạt động kiểm tra ở cự ly gần và nhiệm vụ giám sát từ xa. Nó mở rộng ranh giới khoảng cách có thể sử dụng của ống kính tiêu cự 4,1mm này để triển khai địa điểm thực tế.

5. Chỉ số môi trường và cơ khí

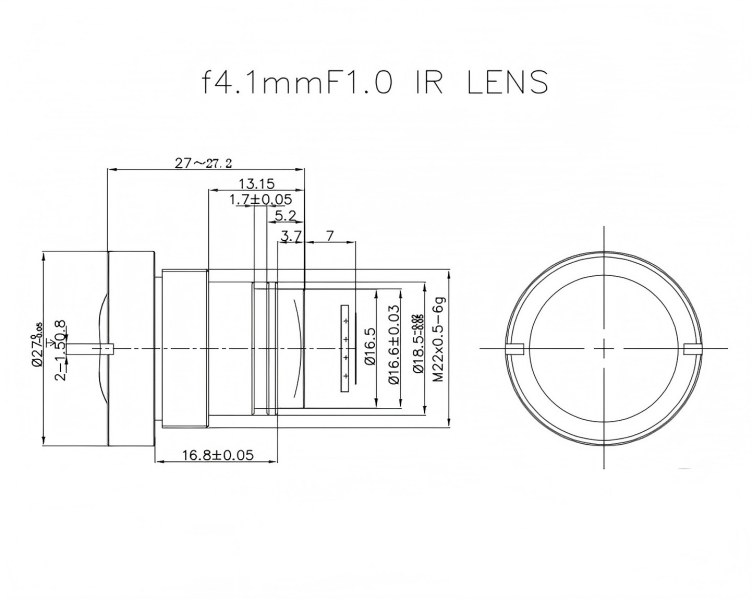

Phạm vi nhiệt độ hoạt động của nó bao gồm âm 40 độ C đến cộng 80 độ C. Bề mặt ống kính phía trước đạt tiêu chuẩn chống nước và chống bụi IP67. Nó sử dụng giao diện ren tiêu chuẩn gắn M22×0,5 để hợp lý hóa công việc lắp ráp. Trọng lượng tịnh gần 25 gram, tạo tiền đề thuận lợi cho việc phát triển sản phẩm thiết bị hạng nhẹ.

6. Các chỉ số chất lượng hình ảnh

Khi trang bị lớp phủ chống phản chiếu AR, độ truyền quang vượt quá 88%. Độ chiếu sáng tương đối vẫn ở mức trên 80 phần trăm. Giá trị biến dạng giữ dưới 45 phần trăm. Nhóm chỉ báo này mang lại sự cân bằng tốt giữa đặc điểm hình ảnh góc rộng và hiệu suất chất lượng hình ảnh trong thế giới thực của ống kính quang học hồng ngoại.

Ưu điểm về hiệu suất

1. Độ nhạy nhiệt ánh sáng yếu tuyệt vời

Khẩu độ tối đa F1.0 giúp tăng hiệu quả thu năng lượng bức xạ. Khi làm việc trong môi trường mờ và có bức xạ thấp, thấu kính hồng ngoại nhiệt này có thể tăng cường độ tương phản hình ảnh nhiệt một cách đáng kể. Nó làm giảm khả năng làm mờ hình ảnh khi tín hiệu hồng ngoại mục tiêu yếu đi và mang lại nền tảng hình ảnh ổn định để quan sát cảnh có bức xạ thấp.

2. Bao phủ cảnh siêu rộng

FOV rộng theo đường chéo 130 độ cho phép đơn vị phần cứng duy nhất giám sát phạm vi không gian mở rộng. Những người thực hiện dự án có thể cắt giảm tổng số camera nhiệt cần thiết để giám sát toàn khu vực cho phù hợp. Sự thay đổi này giúp giảm trực tiếp chi phí xây dựng hệ thống tổng thể. Công nghệ quang học BOSHI tối ưu hóa đường dẫn quang học để đảm bảo chất lượng hình ảnh có thể sử dụng được trong điều kiện góc nhìn lớn như vậy.

3. Tính đồng nhất hình ảnh đáng tin cậy

Độ chiếu sáng tương đối cao hơn 80% sẽ hạn chế hiệu quả hiện tượng mờ viền. Khung hình duy trì độ sáng nhất quán trên mọi khu vực. Độ truyền qua trên 88% giúp giảm tổn thất năng lượng hồng ngoại bên trong tuyến truyền quang. Công nghệ quang học BOSHI thực hiện hiệu chuẩn nhiều lần cho ống kính quang học hồng ngoại này. Công việc hiệu chỉnh đảm bảo đầu ra hình ảnh ổn định trong trạng thái hoạt động liên tục trong thời gian dài.

4. Khả năng thích ứng môi trường mạnh mẽ

Bảo vệ ống kính phía trước IP67 cộng với phạm vi làm việc ở nhiệt độ rộng cho phép hoạt động ổn định trong môi trường mưa, bụi, cực lạnh và nhiệt độ cao. Ống kính hồng ngoại nhiệt không yêu cầu bảo trì thủ công thường xuyên. Nó phù hợp với việc lắp đặt ngoài trời và các tình huống triển khai lĩnh vực công nghiệp khắc nghiệt.

5. Cấu trúc nhỏ gọn để tích hợp thuận tiện

Thân máy nhẹ 25 gram và ngàm M22×0,5 tiêu chuẩn giúp giảm khó khăn trong thiết kế cơ học cho các thiết bị chụp ảnh nhiệt thu nhỏ. Các nhà phát triển sản phẩm có thể giảm khối lượng công việc sửa đổi cấu trúc trong quá trình tích hợp sản phẩm. Nó rút ngắn chu kỳ nghiên cứu và phát triển cho phần cứng nhiệt đầu cuối.

6. Khả năng điều chỉnh tiêu cự đa năng

Khoảng cách lấy nét tối thiểu 0,5 mét hỗ trợ phát hiện mục tiêu ở cự ly gần. So với các giải pháp thấu kính lấy nét cố định ở khoảng cách xa thuần túy, sản phẩm tiêu cự 4,1mm này mở rộng phạm vi ứng dụng. Nó đáp ứng nhu cầu quan sát ở khoảng cách hỗn hợp từ nhiều dự án thực tế.

Trường ứng dụng

1. Giám sát an ninh ngoại vi

Ống kính quang học hồng ngoại với FOV rộng này cung cấp khả năng giám sát nhiệt góc rộng cho khuôn viên nhà máy, khu công viên, khu vực biên giới và khu dân cư. Nó hoàn thành các nhiệm vụ phát hiện xâm nhập suốt ngày đêm mà không cần ánh sáng đầu vào nhìn thấy được. Giám sát an ninh ngoại vi được coi là một hướng ứng dụng cốt lõi cho dòng sản phẩm của Công nghệ quang học BOSHI.

2. Kiểm tra nhiệt công nghiệp

Ống kính hồng ngoại nhiệt hỗ trợ sàng lọc nhiệt độ thiết bị, chẩn đoán lỗi tủ điện, kiểm tra rò rỉ nhiệt đường ống và công việc tuần tra an toàn nhà máy. Nhân viên tại chỗ có thể phát hiện kịp thời các nguồn nhiệt bất thường để ngăn ngừa các sự cố an toàn công nghiệp tiềm ẩn. Tính năng khớp độ phân giải 640×512 đảm bảo thu được chi tiết nhiệt tốt trong các nhiệm vụ kiểm tra công nghiệp.

3. Giao thông thông minh và Tầm nhìn phương tiện

Người dùng có thể triển khai ống kính cho công việc quan sát ban đêm bằng nhiệt của ô tô và giám sát giao thông đường bộ. Trong điều kiện sương mù, ban đêm và tầm nhìn kém, hiệu suất khớp pixel 12μm của nó hỗ trợ công việc nhận dạng chướng ngại vật cũng như người đi bộ. Nó cải thiện mức độ đảm bảo an toàn cho các hệ thống liên quan đến giao thông thông minh.

4. Tải trọng của hệ thống không người lái

Được hưởng lợi từ đặc tính nhẹ 25 gram, ống kính quang học hồng ngoại này đóng vai trò là trọng tải nhiệt trọng lượng nhẹ cho máy bay không người lái, robot và phương tiện mặt đất không người lái. Nó thực hiện hoạt động tìm kiếm và cứu hộ, giám sát rủi ro cháy rừng và tuần tra địa hình. Ngàm M22×0.5 mang lại lợi thế lắp đặt nhanh chóng cho việc lắp ráp tải trọng trên bệ không người lái.

5. An toàn công cộng và cứu hộ khẩn cấp

Đối với nhiệm vụ định vị nhiệt chữa cháy và tìm kiếm cứu nạn, ống kính hoạt động tốt trong môi trường tối, có khói hoặc bị che khuất tầm nhìn. Tín hiệu nhiệt có thể xuyên qua nhiễu loạn khói một phần và khóa vị trí mục tiêu. FOV rộng giúp người ứng cứu hoàn tất việc quét địa điểm trên diện rộng một cách nhanh chóng trong các hoạt động khẩn cấp.

6. Giám sát nông nghiệp và môi trường

Người vận hành tận dụng ống kính hồng ngoại nhiệt này để thực hiện phân tích nhiệt độ thực vật, quan sát sinh vật hoang dã và theo dõi phân bổ nhiệt trong môi trường. Nó cung cấp hỗ trợ dữ liệu hợp lệ cho nghiên cứu nông nghiệp và nghiên cứu môi trường sinh thái. Cấp IP67 giúp ống kính phù hợp cho các nhiệm vụ quan sát ngoài trời trong thời gian dài.
