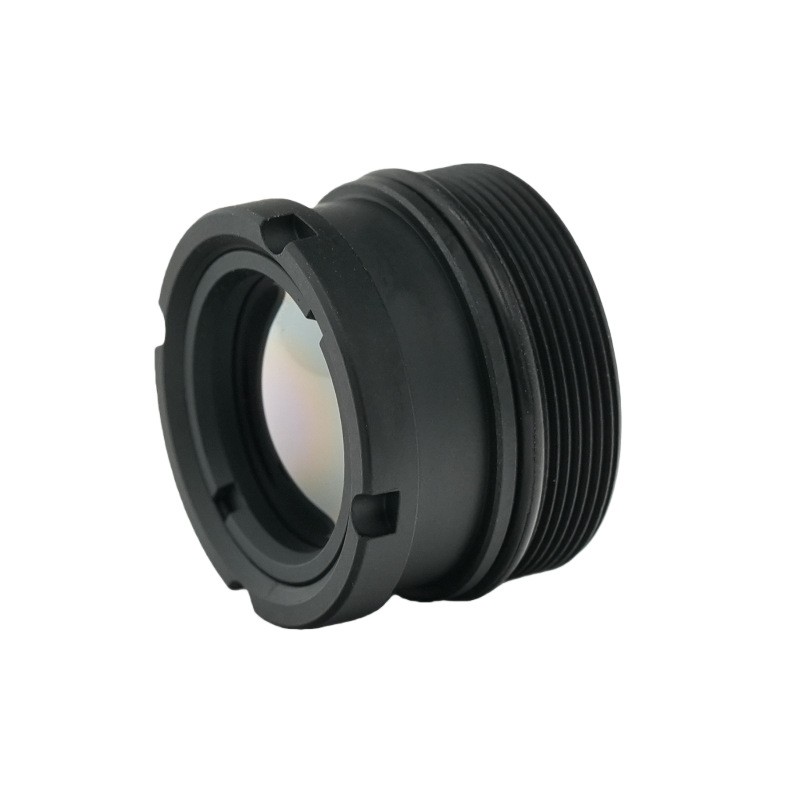

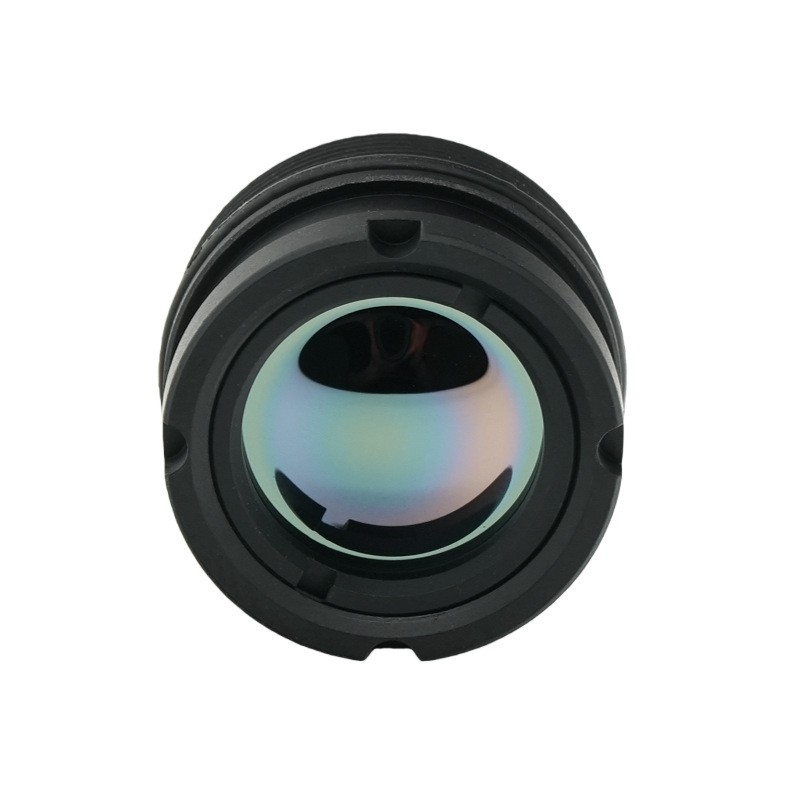

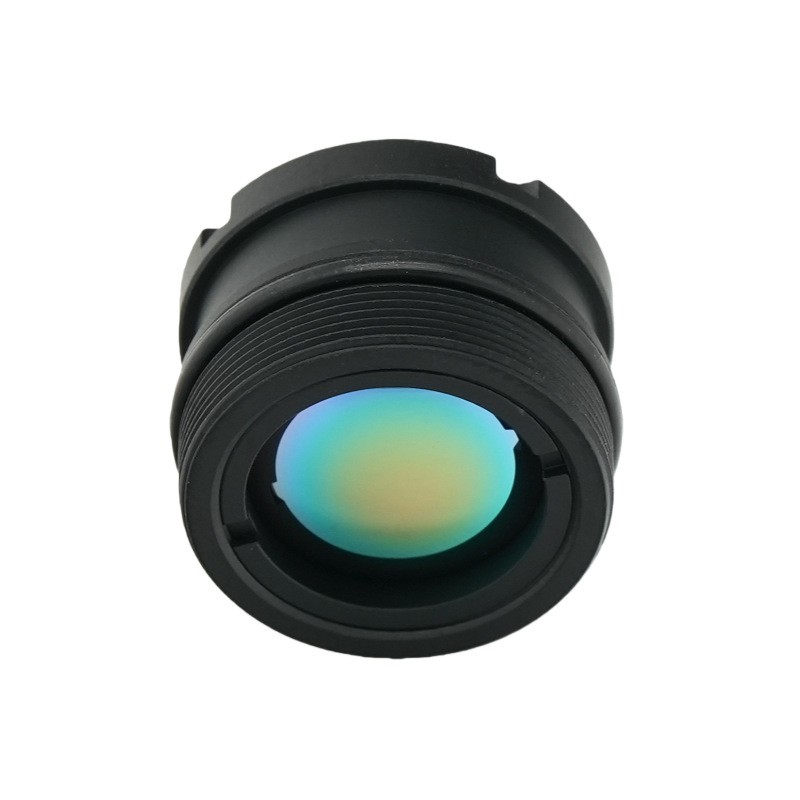

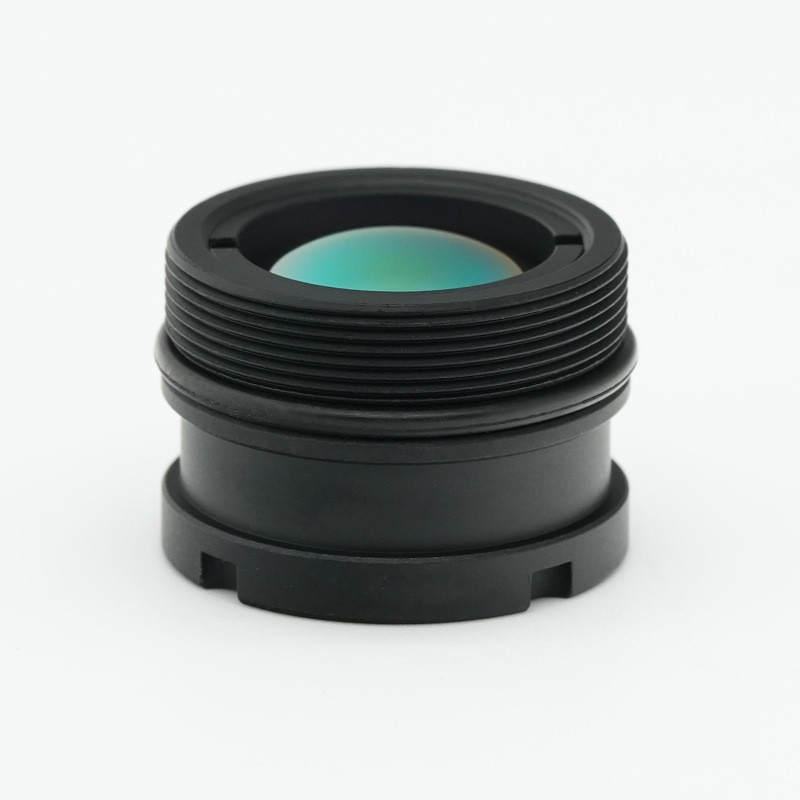

Ống kính chụp ảnh nhiệt M17 9.1mm

Tóm tắt sản phẩm

Được sản xuất bởi Công nghệ quang học BOSHI, ống kính chụp ảnh nhiệt không được làm mát cao cấp này mang lại hiệu suất quang học đáng tin cậy cho các thiết bị máy ảnh nhiệt cầm tay nhỏ gọn. Ống kính hồng ngoại sóng dài tiêu cự 9,1mm này có khẩu độ F1.0 cực lớn và phù hợp hoàn hảo với máy dò 640×512 12μm. Với lớp phủ HD và mức bảo vệ phần tử phía trước IP67, nó duy trì đầu ra ổn định trong phạm vi nhiệt độ rộng để triển khai ngoài trời trong mọi thời tiết. Nó đóng vai trò là lõi quang lý tưởng để giám sát công nghiệp, kiểm tra an ninh và các tình huống ứng dụng tại hiện trường, mang lại độ truyền qua cao, độ chiếu sáng tương đối tốt và độ biến dạng được kiểm soát tốt để hỗ trợ chụp ảnh nhiệt rõ nét.

Mô tả chi tiết sản phẩm

tham số

1. Thông số hiệu suất quang học. Ống kính hồng ngoại sóng dài này sử dụng tiêu cự 9,1mm và khẩu độ F1.0. Bước sóng hoạt động của nó bao gồm dải hồng ngoại sóng dài 8‑12μm. Trường nhìn chéo đạt 62,4 độ, trường nhìn ngang đạt 48,1 độ và trường nhìn dọc đạt 38,5 độ. Trường nhìn rộng như vậy hỗ trợ các nhiệm vụ quan sát diện rộng. Thiết kế khẩu độ lớn thu thập đủ bức xạ hồng ngoại trong điều kiện môi trường xung quanh phức tạp để chụp ảnh nhiệt ổn định.

2. Các thông số khớp với máy dò. Được phát triển bởiQuang học BOSHICông nghệ, ống kính chụp ảnh nhiệt không được làm mát này được tối ưu hóa cho máy dò 640×512 với độ phân giải pixel 12μm. Cấu trúc quang học của nó phù hợp với các mô-đun cảm biến nhiệt nhỏ gọn phổ biến trên thị trường. Dấu chân quang học căn chỉnh chính xác với bề mặt mục tiêu của máy dò, phát huy tối đa độ phân giải của máy dò và tránh làm mờ nét ảnh hoặc lãng phí độ phân giải do không khớp.

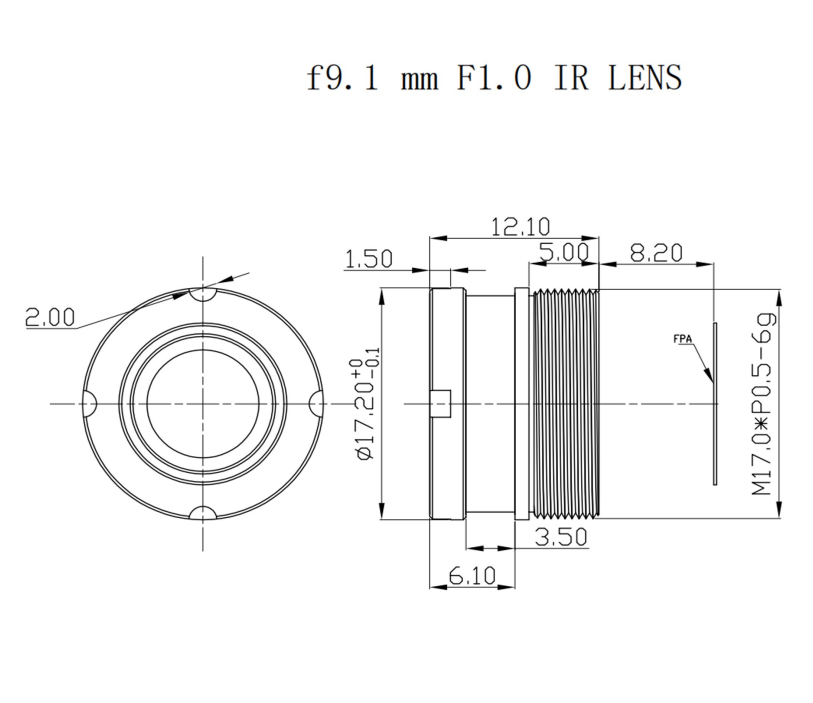

3. Các thông số cơ học và môi trường. Ống kính sử dụng ngàm ren M17×0,5 để lắp ráp cơ học dễ dàng. Phạm vi lấy nét của nó bao gồm 3 mét đến vô cực, đáp ứng nhu cầu phát hiện cho cả mục tiêu tầm gần và tầm xa. Nhiệt độ hoạt động trải dài từ ‑40oC đến +80oC để đối phó với nhiều điều kiện khí hậu khắc nghiệt khác nhau. Phần tử quang học phía trước đạt cấp độ bảo vệ xâm nhập IP67 để ngăn chặn sự xâm nhập của bụi và nước.

4. Số liệu chất lượng quang học. Độ truyền quang của ống kính nhiệt này không dưới 90%. Độ chiếu sáng tương đối duy trì ở mức trên 84 phần trăm và giá trị biến dạng giữ ở mức âm 10 phần trăm. Các bề mặt quang học tiếp xúc được xử lý bằng lớp phủ HD. Độ truyền qua cao giúp giảm mất tín hiệu hồng ngoại. Độ chiếu sáng tương đối tốt đảm bảo độ sáng đồng đều cho hình ảnh toàn khung hình. Độ méo được kiểm soát giúp giảm biến dạng hình ảnh do trường nhìn góc rộng mang lại.

Ưu điểm về hiệu suất

1. Ưu điểm khẩu độ F1.0 cực lớn. Khẩu độ lớn F1.0 của ống kính hồng ngoại sóng dài này thu được nhiều năng lượng bức xạ hồng ngoại hơn. Độ nhạy hình ảnh và khoảng cách phát hiện hiệu quả được cải thiện đáng kể trong môi trường nhiệt độ thấp và bức xạ thấp. Công nghệ quang học BOSHI hoàn thiện mô phỏng quang học lặp đi lặp lại cho cấu trúc khẩu độ để cân bằng khả năng hấp thụ ánh sáng và kiểm soát quang sai.

2. Lợi thế về độ truyền qua cao và lớp phủ HD. Lớp phủ HD trên các bề mặt tiếp xúc mang lại độ truyền quang hơn 90% cho ống kính chụp ảnh nhiệt không được làm mát này. Lớp phủ ngăn chặn hiệu quả sự phản chiếu bề mặt, nâng cao độ tương phản của hình ảnh và giảm nhiễu hình ảnh bóng ma. Năng lượng hồng ngoại bị mất ít hơn trong quá trình truyền và tín hiệu hồng ngoại hợp lệ hơn đi vào máy dò 640 × 512 12μm.

3. Ưu điểm chiếu sáng cạnh tuyệt vời. Độ chiếu sáng tương đối cao hơn 84 phần trăm giúp duy trì độ sáng đồng đều trên toàn bộ khung hình. Nhiều sản phẩm thấu kính nhiệt góc rộng có hiệu ứng góc tối rõ rệt ở các cạnh khung. Ống kính này giải quyết khuyết điểm này thông qua tối ưu hóa bố cục quang học và đảm bảo chi tiết rõ ràng cho các vùng quan sát cận biên.

4. Ưu điểm về cấu trúc chống nước mặt trước IP67. Phần tử quang học phía trước đáp ứng tiêu chuẩn bảo vệ IP67. Bụi và nước bắn vào không thể làm hỏng các bộ phận quang học bên trong. Người dùng có thể triển khai ống kính nhiệt này để làm việc ngoài trời trong mọi thời tiết mà không cần có vỏ bảo vệ bổ sung. Đặc điểm cấu trúc này giúp giảm chi phí tích hợp hệ thống cho thiết bị camera nhiệt đầu cuối.

5. Lợi thế về khả năng thích ứng nhiệt độ rộng. Ống kính nhiệt tiêu cự 9,1 mm này duy trì hiệu suất chụp ảnh ổn định từ -40oC đến +80oC. Nó áp dụng cơ chế triệt tiêu mất nét nhiệt hiệu quả. Làm mất nét do nhiệt duy trì ở mức thấp khi nhiệt độ môi trường thay đổi mạnh, do đó, các thiết bị được trang bị ống kính này không cần thao tác lấy nét lại bằng tay thường xuyên.

6. Ưu điểm giao diện gắn M17×0.5 nhỏ gọn. Giá đỡ ren M17×0,5 chiếm không gian lắp đặt nhỏ. Nó mang lại sự tiện lợi lớn cho việc tích hợp các camera nhiệt thu nhỏ, thiết bị ống kính tải trọng nhiệt UAV và các thiết bị nhiệt cầm tay. Khối lượng và trọng lượng của sản phẩm đầu cuối có thể được bảo toàn tốt mà không làm giảm hiệu suất quang học.

Trường ứng dụng

1. Các kịch bản giám sát an ninh và vành đai. Cái này không được làm mátống kính chụp ảnh nhiệtphù hợp với nhiệm vụ phòng thủ biên giới ngoài trời, giám sát chu vi nhà máy và các nhiệm vụ cảnh báo sớm địa điểm không có người giám sát. Nó phát hiện các mục tiêu xâm nhập trong bóng tối hoàn toàn. Dựa trên kinh nghiệm dự án phong phú được tích lũy bởi Công nghệ quang học BOSHI, ống kính hồng ngoại sóng dài này đóng vai trò là thành phần quang học cốt lõi cho nhiều sản phẩm camera nhiệt cảnh báo sớm chu vi.

2. Các kịch bản bảo trì dự đoán công nghiệp. Camera nhiệt được trang bị thấu kính nhiệt này thực hiện kiểm tra nhiệt cho thiết bị điện, giám sát nhiệt độ đường ống và chẩn đoán lỗi quá nhiệt cơ học. Người vận hành xác định trước các rủi ro tiềm ẩn về thiết bị thông qua dữ liệu phân bổ nhiệt độ được ghi lại để thực hiện bảo trì dự đoán và giảm tổn thất do ngừng hoạt động ngoài dự kiến.

3. Kịch bản tải trọng của máy bay không người lái. Ống kính hồng ngoại sóng dài này hỗ trợ các nhiệm vụ khảo sát nhiệt trên không, phòng chống cháy rừng và tìm kiếm cứu nạn. Ngàm M17×0,5 nhỏ gọn thích ứng với không gian lắp đặt hạn chế của các thiết bị thấu kính tải trọng nhiệt UAV. Cấp bảo vệ IP67 đảm bảo hoạt động ổn định trong điều kiện trên không ngoài trời và trường nhìn rộng hỗ trợ quét mặt đất ở phạm vi rộng.

4. Tình huống thiết bị chụp ảnh nhiệt cầm tay. Ống kính nhiệt này áp dụng cho máy ảnh nhiệt chữa cháy cầm tay, thiết bị cứu hộ khẩn cấp và thiết bị phát hiện tổn thất năng lượng của tòa nhà. Sản phẩm cầm tay đặt ra yêu cầu khắt khe về khối lượng và trọng lượng linh kiện. Ống kính chụp ảnh nhiệt nhỏ gọn không được làm mát này phù hợp với thiết kế sản phẩm cầm tay và mang lại đầu ra hình ảnh nhiệt đáng tin cậy cho người vận hành tại hiện trường.

5. Các tình huống quan sát nhiệt gắn trên xe. Ống kính hồng ngoại sóng dài này hỗ trợ tầm nhìn ban đêm của ô tô và hình ảnh phụ trợ lái xe địa hình. Nó cung cấp đầu ra hình ảnh hợp lệ trong điều kiện lái xe tối hoàn toàn và giúp người lái xe nhận biết chướng ngại vật trên đường và các mối nguy hiểm tiềm ẩn. Cấp IP67 xử lý các điều kiện thời tiết phức tạp trong quá trình xe chạy.

6. Kịch bản quan sát động vật hoang dã và giám sát môi trường. Ống kính chụp ảnh nhiệt này hỗ trợ giám sát quần thể động vật, cảnh báo sớm cháy rừng và nghiên cứu sinh thái ngoài trời. Nó thu tín hiệu bức xạ nhiệt của các mục tiêu động vật hoang dã mà không cần thêm nguồn sáng. Cấp bảo vệ IP67 và khả năng thích ứng nhiệt độ rộng hỗ trợ hoạt động ổn định trong môi trường hoang dã rộng mở.
