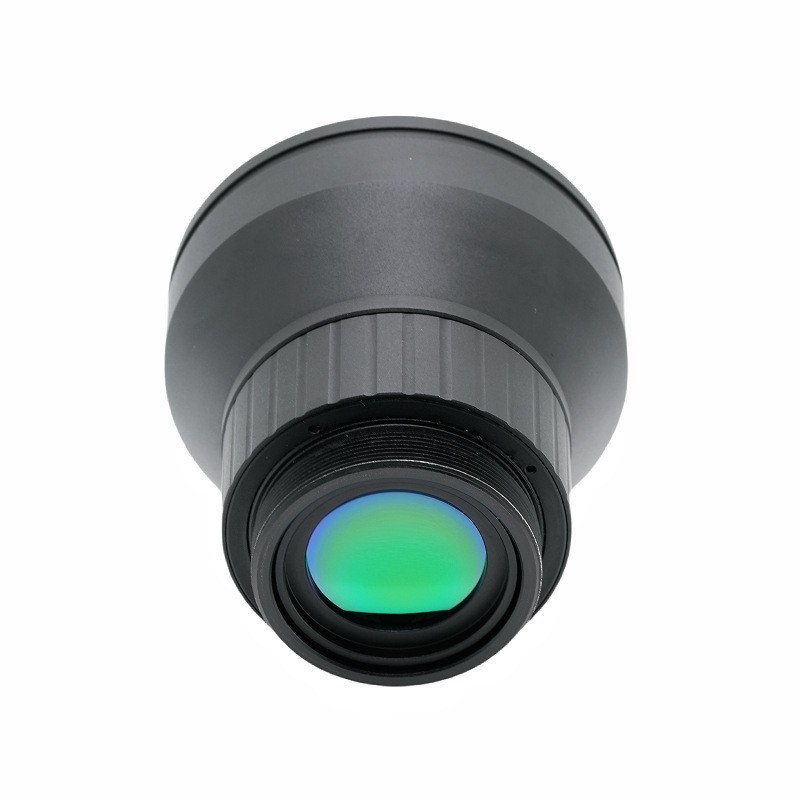

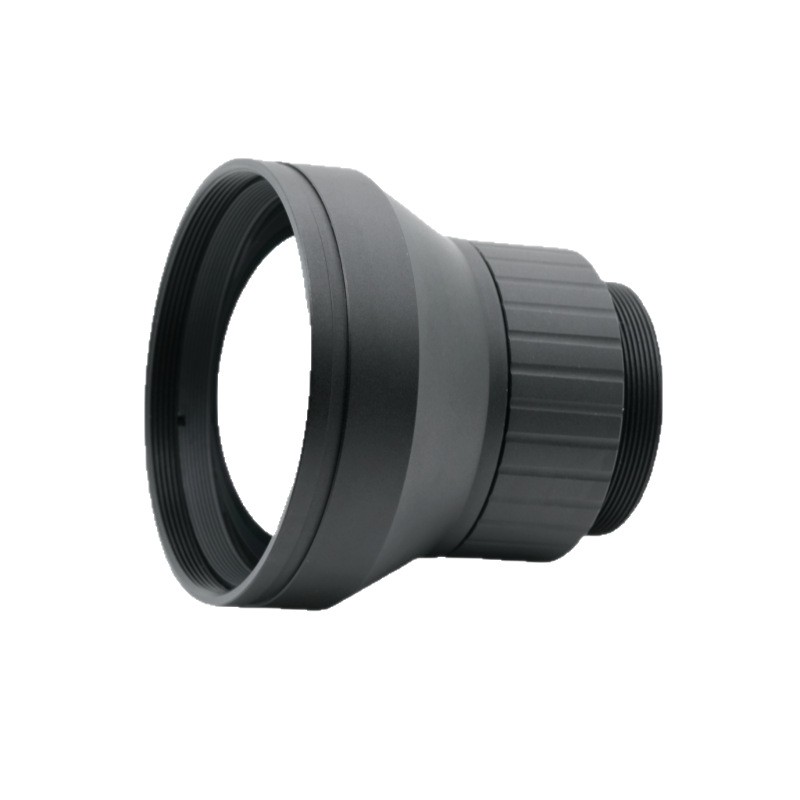

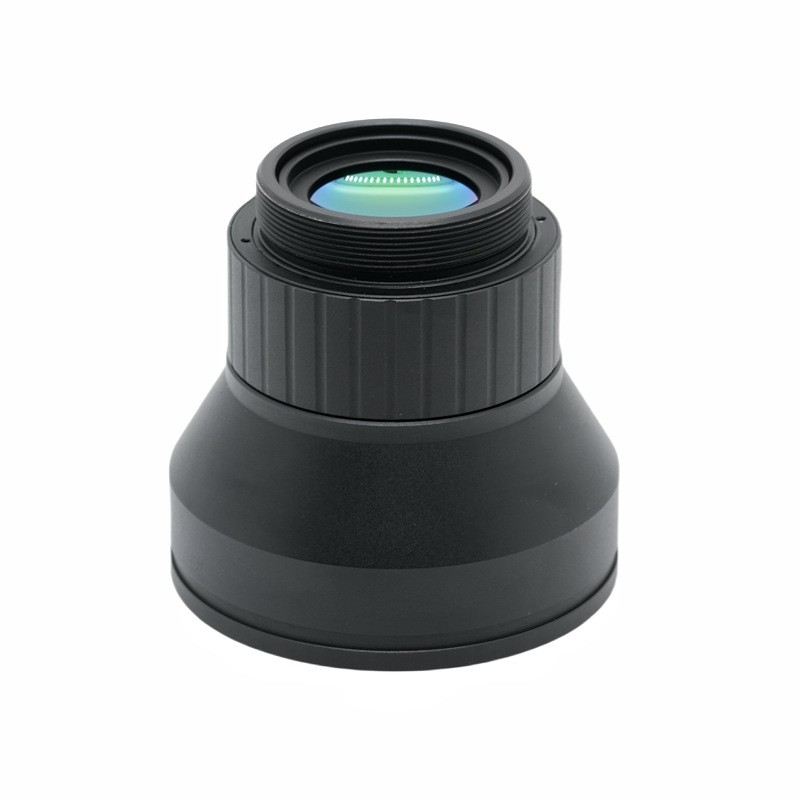

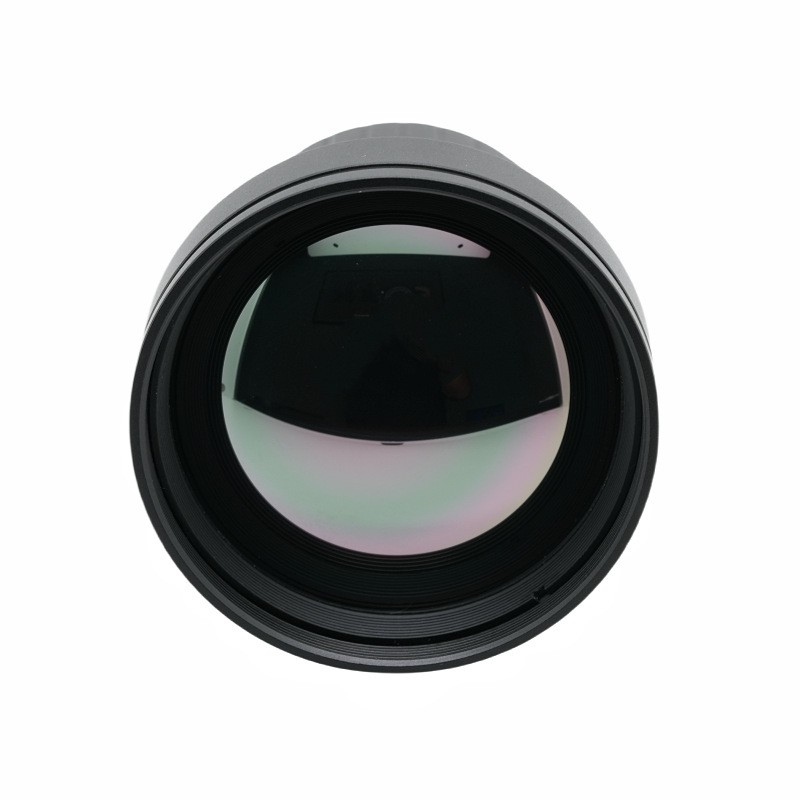

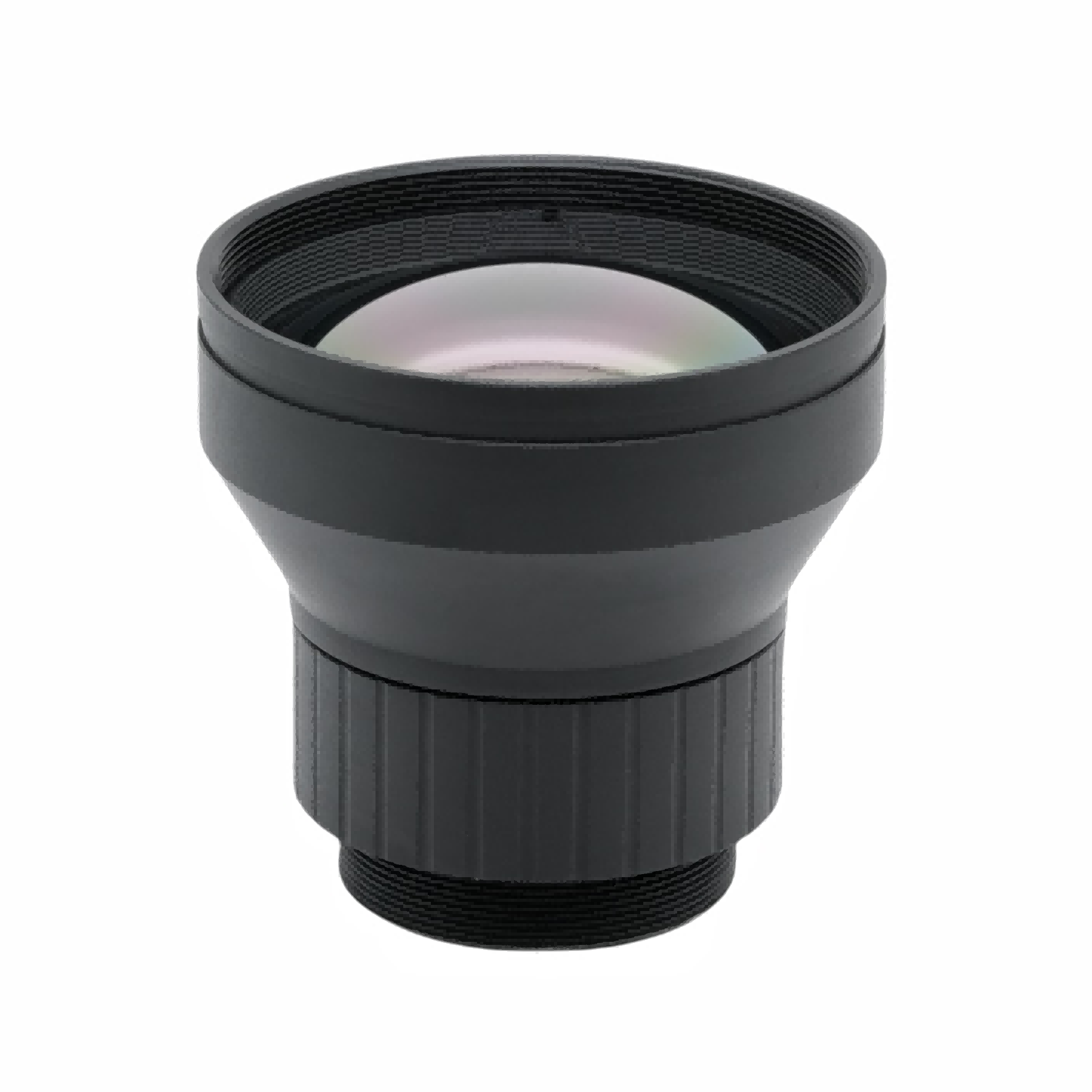

Ống kính chụp ảnh nhiệt tiêu cự 50mm

Mô tả tóm tắt sản phẩm

Thấu kính chụp ảnh nhiệt hiệu suất cao này được phát triển và sản xuất bởi Công nghệ quang học BOSHI, được thiết kế riêng cho các thiết bị chụp ảnh nhiệt hồng ngoại sóng dài không được làm mát. Sử dụng tiêu cự 50 mm cùng với khẩu độ lớn F1.0 sáng, thấu kính chụp ảnh nhiệt này sở hữu khả năng thu thập ánh sáng tuyệt vời để xử lý các tình huống phát hiện nhiệt ở ánh sáng yếu. Sản phẩm phù hợp với đầu dò hồng ngoại 640×512,12μm và hoạt động ở dải phổ hồng ngoại sóng dài 8‑12μm cổ điển.

Thành phần quang học phía trước đạt mức chống nước IP67. Sản phẩm có thể chạy ổn định trong phạm vi nhiệt độ từ âm 40 độ C đến hơn 80 độ C. Nó hỗ trợ điều chỉnh tiêu cự từ hai mét đến vô cực. Độ truyền qua duy trì trên 90 phần trăm trong khi độ chiếu sáng tương đối đạt không dưới 94 phần trăm, có thể tạo ra hình ảnh nhiệt đồng đều và rõ ràng. Ống kính hồng ngoại này phù hợp với các tình huống bao gồm giám sát ngoài trời, an ninh vành đai và quan sát nhiệt. Nó mang lại hiệu suất quang học ổn định và đáng tin cậy cho các hệ thống hình ảnh hồng ngoại đa dạng chạy trong điều kiện làm việc khắc nghiệt。

Mô tả chi tiết sản phẩm

tham số

1. Thông số quang học

Được trang bị tiêu cự 50mm và khẩu độ lớn F1.0, ống kính hồng ngoại sóng dài này hoạt động trong dải quang phổ 8‑12μm. Nó được tối ưu hóa để ghép nối với máy dò 640×512 với kích thước pixel 12μm. Trường nhìn chéo của nó là 11,27 độ, trường nhìn ngang là 8,8 độ và trường nhìn dọc là 7,0 độ. Cài đặt trường quan sát như vậy tạo ra phạm vi bao phủ phù hợp và đáp ứng yêu cầu sử dụng quan sát nhiệt ở khoảng cách xa. Công nghệ quang học BOSHI hoàn thiện mô phỏng quang học và xác minh lặp đi lặp lại cho ống kính chụp ảnh nhiệt này để cân bằng kích thước khẩu độ, khoảng cách phát hiện và phạm vi chụp ảnh.

2. Thông số cơ khí & môi trường

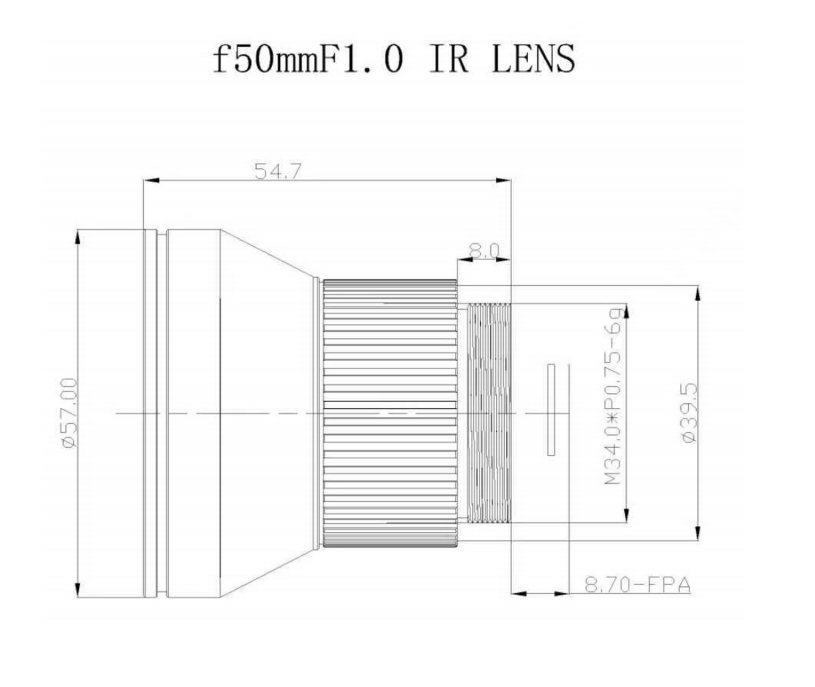

Ống kính sử dụng cấu trúc lắp M34×0,75 để thực hiện lắp đặt và lắp ghép thuận tiện cho các máy chủ thiết bị khác nhau. Phạm vi điều chỉnh tiêu cự bao gồm hai mét đến vô cực. Phần tử phía trước có khả năng bảo vệ chống xâm nhập IP67. Nhiệt độ vận hành cho phép trải dài từ âm 40 độ C đến +80 độ C để thích ứng với môi trường hiện trường có nhiệt độ cao và nhiệt độ thấp. Các bề mặt quang học lộ ra được xử lý bằng lớp phủ chống phản xạ AR để giảm tổn thất phản xạ năng lượng hồng ngoại. Công nghệ quang học BOSHI thực hiện việc gia cố cấu trúc cơ học và kiểm tra độ tin cậy về môi trường cho ống kính hồng ngoại không được làm mát này.

3. Thông số chất lượng hình ảnh

Chỉ số truyền qua không thấp hơn 90 phần trăm. Độ chiếu sáng tương đối giữ không dưới 94 phần trăm. Giá trị biến dạng được kiểm soát trong phạm vi âm 1,0%. Công nghệ quang học BOSHI đặt ra các tiêu chuẩn kiểm tra sản xuất nghiêm ngặt cho ống kính 8‑12μm này. Mỗi ống kính chụp ảnh nhiệt hoàn thiện sẽ trải qua quá trình kiểm tra quang học nhiều hạng mục để đảm bảo chất lượng đầu ra hình ảnh ổn định và nhất quán khi phân phối hàng loạt.

Ưu điểm về hiệu suất

1. Hiệu suất thu thập ánh sáng vượt trội

Thiết kế khẩu độ lớn F1.0 của ống kính chụp ảnh nhiệt này làm tăng đáng kể lượng photon hồng ngoại hấp thụ. Khi tín hiệu bức xạ nhiệt yếu trong môi trường làm việc, tỷ lệ tín hiệu trên nhiễu của ảnh nhiệt có thể được nâng lên một cách hiệu quả. Tín hiệu hồng ngoại hợp lệ hơn đi vào máy dò 640 × 512, do đó, đặc điểm nhiệt độ và đường viền mục tiêu có thể được phân biệt rõ ràng hơn. Công nghệ quang học BOSHI tối ưu hóa cách bố trí nhóm thấu kính bên trong để phát huy tối đa hiệu suất khẩu độ lớn mà không làm mất đi các chỉ báo quang học khác.

2. Độ đồng đều của hình ảnh tốt

Lớp phủ chống phản xạ AR mang lại độ truyền qua cao hơn 90 phần trăm và tối đa hóa tỷ lệ sử dụng năng lượng hồng ngoại. Độ chiếu sáng tương đối trên 94 phần trăm sẽ hạn chế hiện tượng tối góc ảnh. Toàn bộ hình ảnh được hình thành trên bề mặt máy dò duy trì độ sáng đều. Người dùng sẽ không gặp phải vùng quá tối một phần khi quan sát mục tiêu. Thấu kính hồng ngoại sóng dài này duy trì hiệu ứng hình ảnh đồng nhất dù để kiểm tra ở khoảng cách gần hay giám sát ở khoảng cách xa.

3. Độ tin cậy cao cho môi trường khắc nghiệt

Được hưởng lợi từ cấp độ bảo vệ IP67 của thành phần phía trước, bụi và nước có thể tránh xa các bộ phận quang học quan trọng. Phạm vi nhiệt độ hoạt động rộng cho phép ống kính hồng ngoại không được làm mát hoạt động bình thường trong mùa hè nóng bức và mùa đông lạnh giá. Sản phẩm hỗ trợ công việc liên tục ngoài trời suốt ngày đêm. Công nghệ quang học BOSHI hoàn thiện quá trình xác minh chống bụi, chống nước và tác động nhiệt độ, nhờ đó ống kính có thể duy trì hiệu suất ổn định trong điều kiện thời tiết ngoài trời phức tạp.

4. Khả năng quang học có độ méo thấp

Sự biến dạng được kiểm soát trong phạm vi âm 1,0 phần trăm. Biến dạng hình học của hình ảnh được giữ ở mức thấp. Khi người vận hành thực hiện đo kích thước và quan sát vị trí cho các mục tiêu nhiệt, độ lệch đo do biến dạng thấu kính có thể giảm xuống. Tính năng này làm cho điều nàyỐng kính chụp ảnh nhiệt 50mmphù hợp với các tình huống yêu cầu phân tích mục tiêu có độ chính xác cao.

5. Khả năng điều chỉnh tiêu cự rộng

Khoảng cách lấy nét từ hai mét đến vô cực đạt được thông qua cơ chế lấy nét cơ học. Ống kính ngàm M34 tương tự có thể hoàn thiện hình ảnh rõ nét cho các đối tượng được kiểm tra ở cự ly gần cũng như các mục tiêu được giám sát ở khoảng cách xa. Các nhà tích hợp hệ thống không cần thay thế phần cứng ống kính khi chuyển đổi khoảng cách quan sát, giúp cải thiện tính linh hoạt của ứng dụng thiết bị.

Trường ứng dụng

1. An ninh vành đai và giám sát biên giới

Ống kính chụp ảnh nhiệt này được nhúng vào camera nhiệt ngoài trời với số lượng lớn. Dựa vào tính năng phát hiện trong mọi thời tiết, nó nhận dạng xâm nhập và cảnh báo sớm chu vi cả ngày lẫn đêm. Trong bóng tối hoàn toàn, thời tiết sương mù hoặc điều kiện ánh sáng kém, máy dò 640×512 phù hợp với ống kính hồng ngoại sóng dài này có thể thu được tín hiệu nhiệt của các vật thể xâm nhập. Công nghệ quang học BOSHI cung cấp thành phần quang học này cho nhiều nhà sản xuất thiết bị an ninh để xây dựng các hệ thống phòng thủ vành đai.

2. Kiểm tra nhiệt công nghiệp

Ống kính hồng ngoại không được làm mát dùng để theo dõi nhiệt độ của thiết bị công nghiệp. Nó có thể nắm bắt các điểm nhiệt bất thường để nhận ra chẩn đoán lỗi quá nhiệt. Các tình huống sử dụng điển hình bao gồm kiểm tra trạng thái thiết bị của nhà máy, giám sát thiết bị nhà máy điện và kiểm tra rò rỉ nhiệt đường ống. Độ truyền qua cao do lớp phủ AR mang lại đảm bảo khôi phục chính xác thông tin về nhiệt độ của vật thể và giúp nhân viên tìm thấy trước các rủi ro tiềm ẩn về thiết bị.

3. Quan sát ngoài trời và tìm kiếm cứu hộ

Thấu kính 8‑12μm được lắp ráp vào thiết bị quan sát hồng ngoại. Nó thực hiện cảnh báo sớm nguy cơ cháy rừng cũng như các nhiệm vụ tìm kiếm và cứu hộ tại hiện trường. Trong môi trường ban đêm hoặc sương mù dày đặc nơi ánh sáng khả kiến ​​không hoạt động, tiêu cự 50mm mang lại khả năng quan sát từ xa thích hợp để xác định vị trí các nguồn nhiệt như điểm cháy và nhân viên bị mắc kẹt. Cấp bảo vệ IP67 giúp ống kính thích ứng với khí hậu phức tạp ngoài trời tại các địa điểm cứu hộ.

4. Hệ thống hồng ngoại gắn trên xe

Ống kính chụp ảnh nhiệt F1.0 này phù hợp với các mô-đun nhiệt dành cho xe hơi. Bệ xe thường phải đối mặt với hiện tượng rung lắc mạnh và thay đổi nhiệt độ đột ngột. Cấu trúc cơ học và hiệu suất môi trường được xác minh bởi Công nghệ quang học BOSHI giúp ống kính tạo ra hiệu ứng quang học hồng ngoại ổn định trong điều kiện thời tiết và đường đi phức tạp. Nó hỗ trợ các hệ thống xe nhận biết các mục tiêu nhiệt xung quanh.

5. Cụm camera hồng ngoại không làm mát

Quang học BOSHICông nghệ cung cấp ống kính chụp ảnh nhiệt ngàm M34 này làm thành phần quang học cốt lõi cho các nhà sản xuất máy ảnh nhiệt OEM và ODM. Các đối tác có thể hoàn thiện việc lắp ráp sản phẩm máy ảnh bằng cách kết hợp ống kính này với các mô-đun mạch và máy dò 640×512. Sản phẩm hỗ trợ điều chỉnh khớp tùy chỉnh theo yêu cầu hệ thống và đáp ứng nhu cầu sản xuất hàng loạt của các hãng sản xuất camera hồng ngoại.
