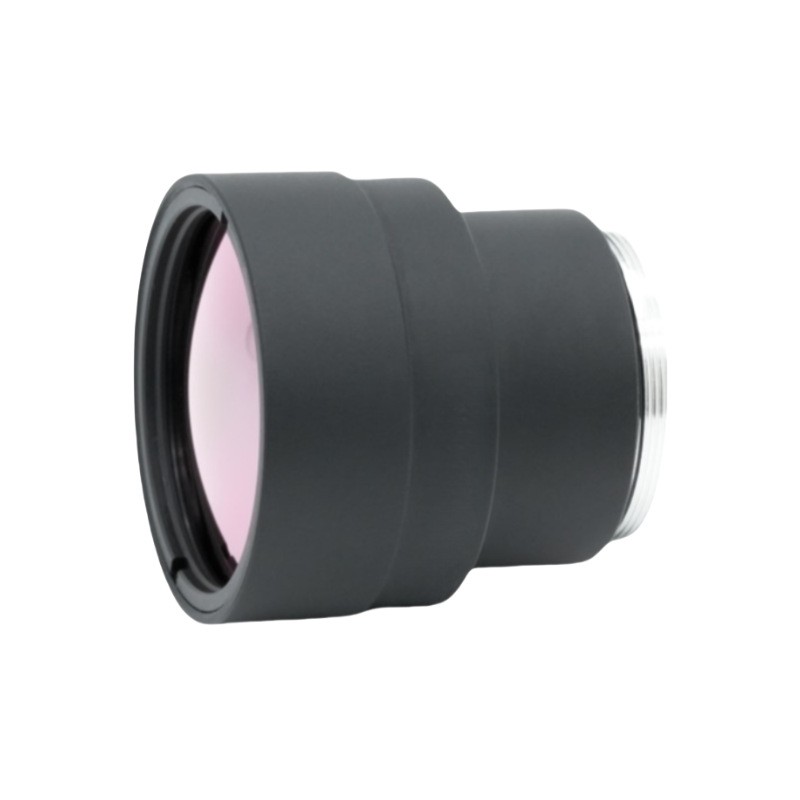

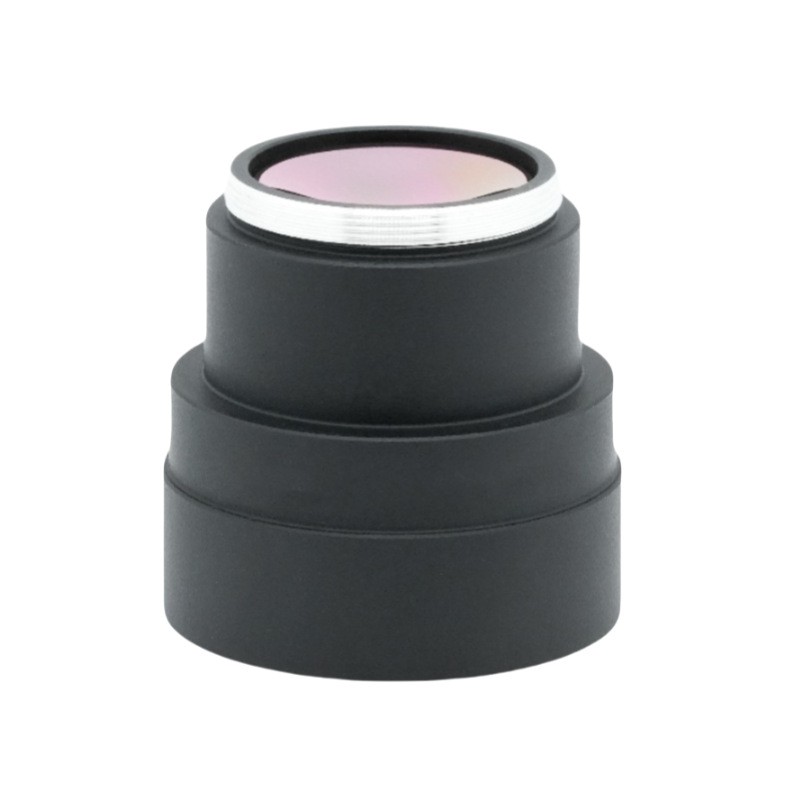

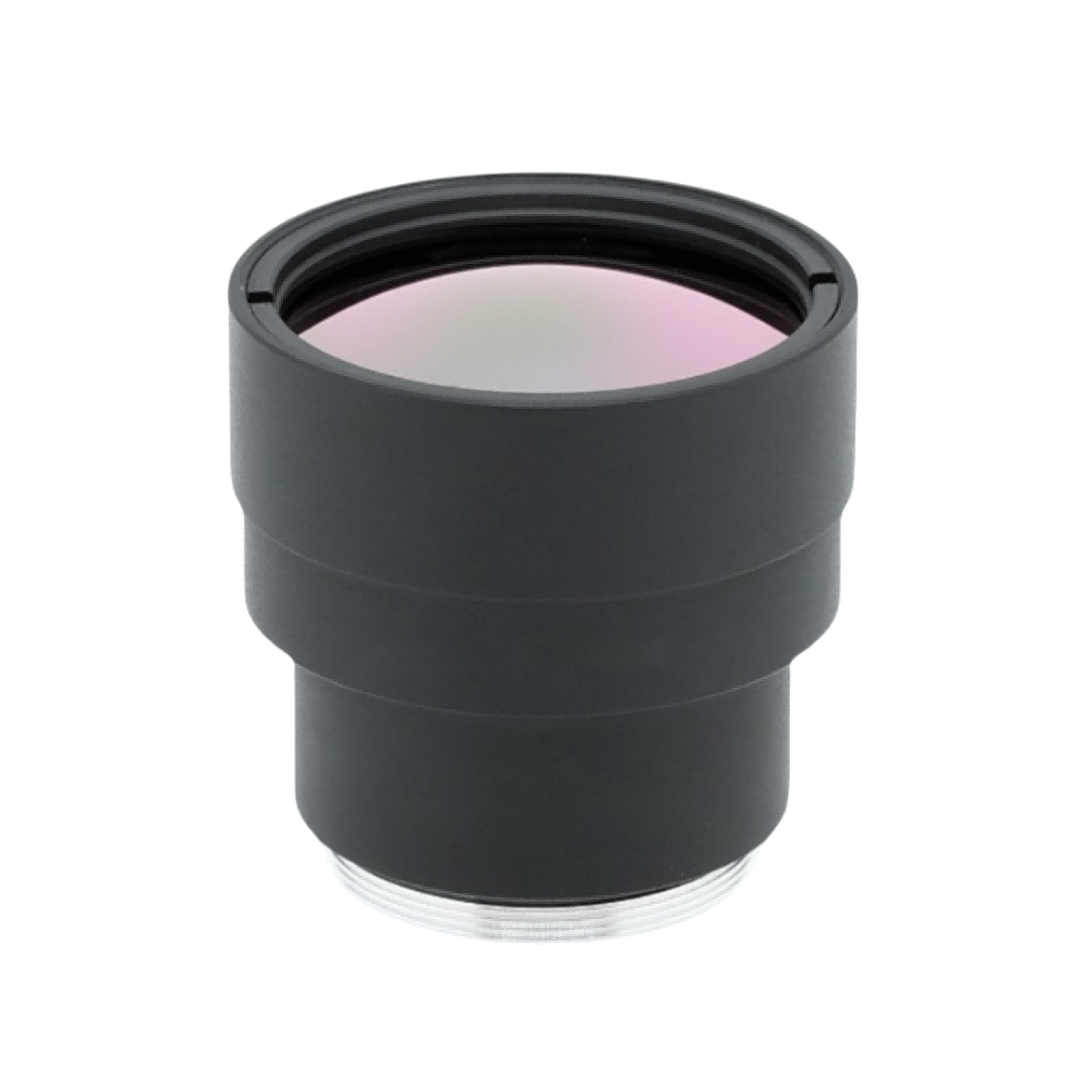

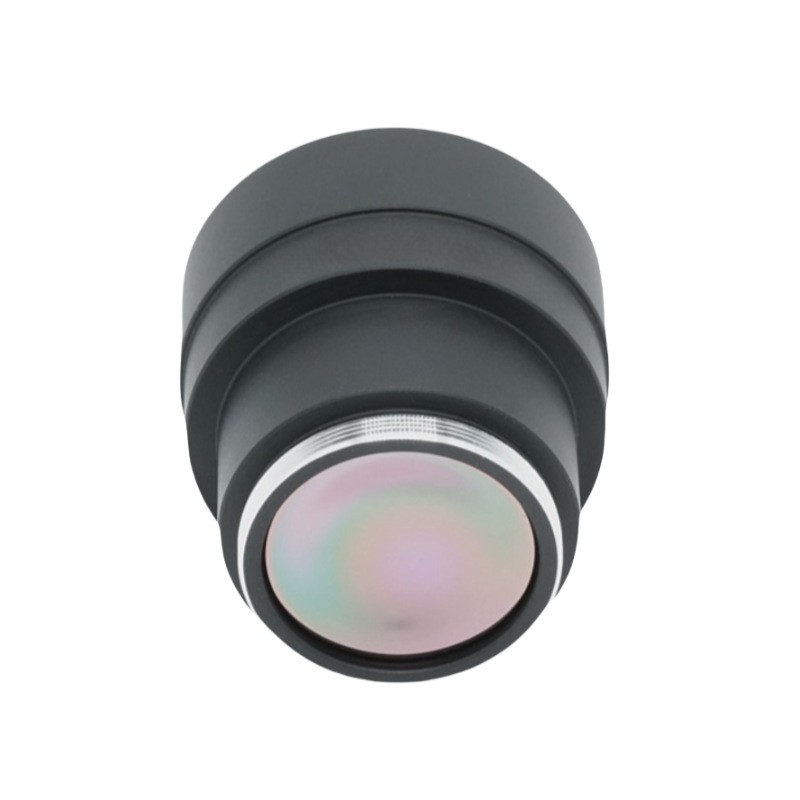

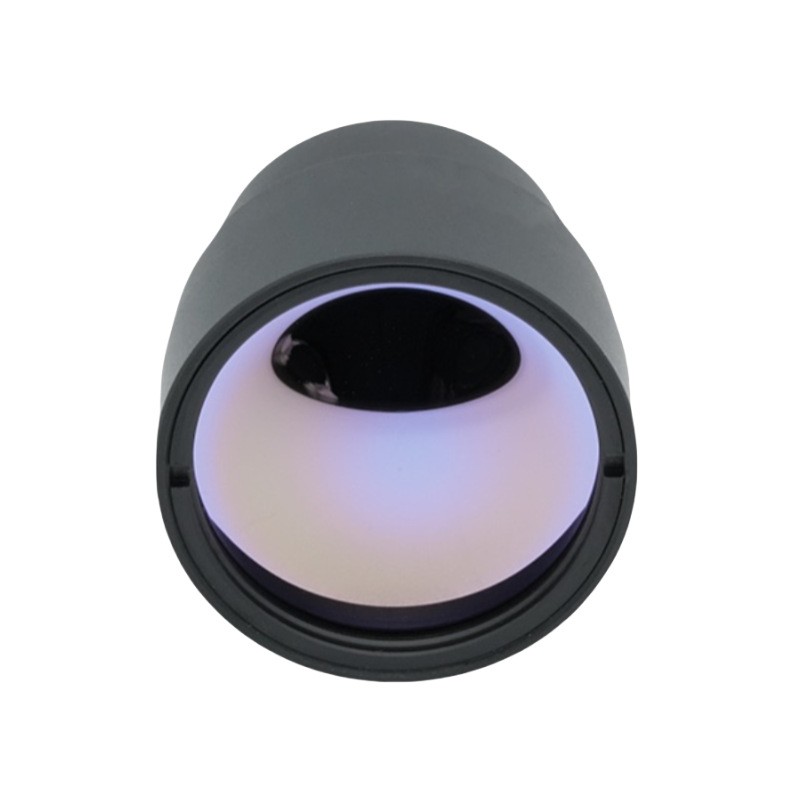

Ống kính chụp ảnh nhiệt tiêu cự 25mm

Tóm tắt sản phẩm

Ống kính hồng ngoại sóng dài F1.0 25 mm này được nghiên cứu và sản xuất độc lập bởiQuang học BOSHICông nghệ. Là Ống kính chụp ảnh nhiệt hiệu suất cao hoạt động trong dải bước sóng 8‑12μm, Ống kính hồng ngoại sóng dài này được tối ưu hóa cho máy dò nhiệt Ống kính 640 × 512, 12μm. Tự hào với cấu trúc khẩu độ lớn F1.0, Ống kính hồng ngoại mang lại hiệu suất thu thập ánh sáng vượt trội để đáp ứng các tình huống làm việc giám sát nhiệt độ thấp và tầm nhìn thấp. Cấu trúc gắn ống kính M22×0,5 hỗ trợ lắp đặt đơn giản trên thiết bị camera nhiệt phù hợp. Thành phần thấu kính mặt trước đạt cấp độ bảo vệ IP67 để mang lại hiệu suất hoạt động ổn định ngoài trời. Ống kính máy ảnh nhiệt 25mm này đạt được độ truyền qua trên 86% và độ chiếu sáng tương đối trên 97% trong khi vẫn giữ độ méo ở mức dưới 2%. Phạm vi điều chỉnh tiêu cự bao gồm 2 mét đến vô cực và có thể vận hành ổn định trong môi trường nhiệt độ từ ‑40oC đến +80oC. Công nghệ quang học BOSHI thực hiện hiệu chuẩn chính xác cho từng sản phẩm hoàn chỉnh, nhằm duy trì đầu ra hình ảnh ổn định cho các thiết bị chụp ảnh nhiệt giám sát an ninh và công nghiệp.

Mô tả chi tiết sản phẩm

1. Tham số

Các thông số quang học của sản phẩm này được điều chỉnh chuyên nghiệp bởi Công nghệ quang học BOSHI. Tiêu cự đạt 25mm và số F đặt ở F1.0. Bước sóng làm việc nằm trong dải hồng ngoại sóng dài 8‑12μm thuộc về sản phẩm Ống kính hồng ngoại sóng dài tiêu chuẩn. Ống kính hồng ngoại này nhận ra khả năng tương thích hoàn hảo với các máy dò nhiệt Ống kính 640 × 512, 12μm và thích ứng với các mô-đun cảm biến hồng ngoại không được làm mát chính thống. Trường nhìn chéo đạt 22,5 độ, trường nhìn ngang đạt 17,7 độ và trường nhìn dọc đạt 14,1 độ. Cấu hình thông số như vậy mang lại khả năng quan sát vượt trội cho các nhiệm vụ giám sát ở khoảng cách trung bình.

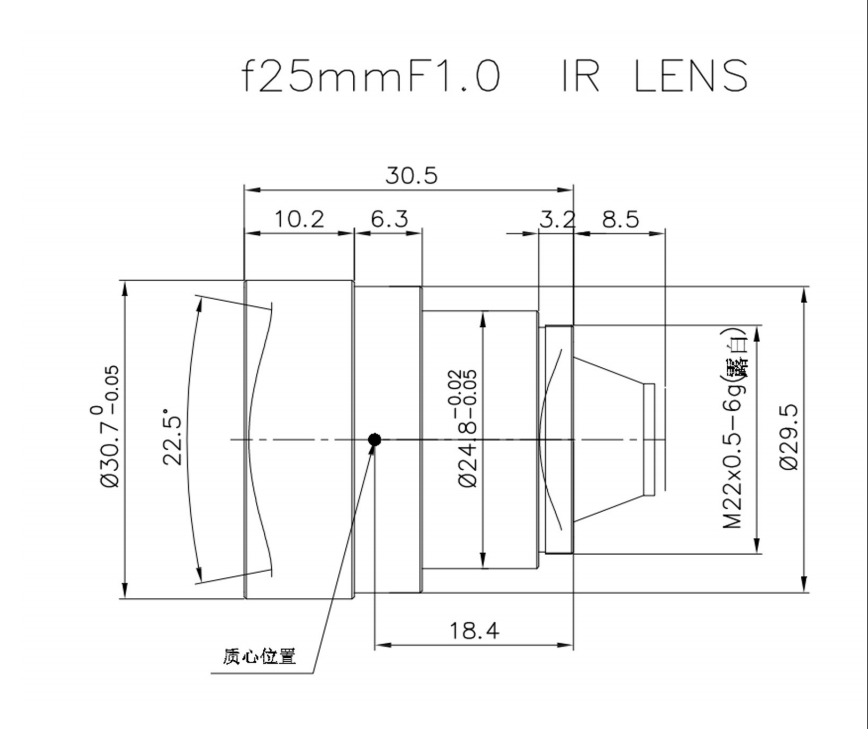

Các thông số cơ học và môi trường đến từ thiết kế tiêu chuẩn của Công nghệ quang học BOSHI. Giao diện lắp ống kính M22×0.5 tạo điều kiện cho các nhà sản xuất thiết bị hoàn tất quá trình lắp ráp sản phẩm và tích hợp thiết bị. Phạm vi điều chỉnh tiêu điểm trải dài từ 2 mét đến vô cực, có thể đáp ứng nhu cầu kiểm tra tầm ngắn cũng như yêu cầu giám sát khoảng cách xa. Phạm vi nhiệt độ hoạt động bao gồm -40oC đến +80oC nênỐng kính ảnh nhiệtcó thể giữ sản lượng công việc ổn định trong môi trường khí hậu khắc nghiệt. Bộ thấu kính phía trước đạt cấp bảo vệ IP67 để hỗ trợ triển khai trong điều kiện phức tạp ngoài trời.

Các thông số chất lượng hình ảnh dựa trên quy trình phủ chống phản chiếu tiên tiến. Các bề mặt quang học tiếp xúc được xử lý bằng lớp phủ AR. Độ truyền qua thực tế vẫn cao hơn 86%. Độ chiếu sáng tương đối duy trì ở mức trên 97%. Giá trị biến dạng được kiểm soát dưới 2 phần trăm. Mọi chỉ số của Ống kính máy ảnh nhiệt này đều trải qua quá trình kiểm tra nghiêm ngặt trước khi giao sản phẩm.

2. Ưu điểm về hiệu suất

Khẩu độ lớn F1.0: Công nghệ quang học BOSHI áp dụng thiết kế khẩu độ cực lớn trên Ống kính hồng ngoại 25 mm này. Đặc điểm cấu trúc cải thiện rõ ràng hiệu quả thu tín hiệu photon hồng ngoại. Khi làm việc trong môi trường có bức xạ nhiệt yếu, Ống kính chụp ảnh nhiệt có thể tạo ra hình ảnh nhiệt rõ ràng hơn nhiều so với các sản phẩm có giá trị khẩu độ nhỏ hơn.

Độ đồng đều quang học tuyệt vời: Chỉ số chiếu sáng tương đối trên 97 phần trăm hạn chế hiệu quả hiện tượng góc tối ở khu vực rìa ảnh. Chỉ số biến dạng dưới 2% đảm bảo tính xác thực hình học của hình ảnh nhiệt. Tính năng hiệu suất này cung cấp hỗ trợ kỹ thuật đáng tin cậy cho các kịch bản ứng dụng hệ thống nhiệt định hướng đo lường.

Khả năng thích ứng mạnh mẽ với môi trường: Cấp bảo vệ IP67 của ống kính phía trước giúp ngăn ngừa bụi và khả năng chống nước ngắn hạn khi sử dụng ngoài trời. Cấu trúc quang học được tối ưu hóa từ Công nghệ quang học BOSHI hạn chế hiệu quả hiện tượng bù tiêu cự do biến động nhiệt độ mạnh. Ống kính hồng ngoại sóng dài có thể duy trì hiệu ứng hình ảnh nhất quán trong điều kiện thay đổi nhiệt độ rõ rệt.

Lớp phủ AR có độ truyền qua cao: Lớp phủ của Ống kính máy ảnh nhiệt 25 mm F1.0 này làm giảm sự mất phản xạ bề mặt của ánh sáng hồng ngoại. Nó nâng cao hiệu quả sử dụng năng lượng hồng ngoại và nâng cao tỷ lệ tín hiệu trên nhiễu của toàn bộ hệ thống camera nhiệt. Cấu trúc quang học phù hợp với Ống kính 12μm phát huy tối đa tiềm năng hiệu suất của cảm biến.

Giao diện được tiêu chuẩn hóa hoàn thiện: M22×0.5 Chế độ lắp ống kính hỗ trợ thay thế sản phẩm thuận tiện. Các đối tác hợp tác thiết bị của Công nghệ quang học BOSHI có thể thực hiện công việc lắp ráp khối lượng lớn một cách hiệu quả với giao diện được tiêu chuẩn hóa này.

3. Trường ứng dụng

Giám sát an ninh chu vi ngoài trời: Điều nàyỐng kính ảnh nhiệthỗ trợ công tác giám sát địa điểm phòng thủ biên giới. Nó cũng có thể thực hiện các nhiệm vụ giám sát nhiệt độ xung quanh khu vực nhà máy và khu vực khuôn viên trường. Ống kính hồng ngoại 25 mm hoàn thành công việc phát hiện kẻ xâm nhập cả ngày lẫn đêm mà không cần nguồn sáng nhìn thấy phụ trợ. Hiệu suất cấu trúc cấp IP67 đảm bảo ống kính hồng ngoại sóng dài hoạt động ổn định ngoài trời trong thời gian dài.

Bảo trì dự đoán công nghiệp: Ống kính camera nhiệt này có thể được lắp ráp vào các thiết bị camera kiểm tra nhiệt. Người vận hành sử dụng hiệu suất quang học phù hợp với Ống kính 12μm để phát hiện nguy cơ hỏng hóc quá nhiệt của thiết bị điện, bộ phận ổ trục cơ khí và thiết bị tủ điện. Khả năng kết hợp máy dò 640×512 đảm bảo chi tiết hình ảnh phong phú để chẩn đoán lỗi thiết bị.

Giám sát giao thông và vận tải: Sản phẩm có thể ứng dụng cho công việc cảm biến hồng ngoại giao thông đường bộ. Nó hoàn thành chức năng chụp tính năng nhiệt của xe và chức năng kích hoạt cảnh báo nhiệt độ bất thường. Thuộc tính trường nhìn ở khoảng cách trung bình của ống kính 25 mm này phù hợp với nhu cầu giám sát thời gian thực bên đường.

Tải trọng của hệ thống không người lái: Đặc tính thể tích nhỏ gọn của Ống kính ảnh nhiệt F1.0 giúp nó phù hợp với thiết bị robot mặt đất và tải trọng của phương tiện bay không người lái cỡ nhỏ. Trong thời tiết sương mù, môi trường ban đêm hoặc môi trường đầy khói, Ống kính hồng ngoại hỗ trợ thực hiện nhiệm vụ tìm kiếm cứu nạn.

Phòng cháy và cảnh báo sớm: Ống kính hồng ngoại sóng dài đảm nhận nhiệm vụ giám sát cháy rừng. Nó cũng thực hiện chức năng cảnh báo sớm nhiệt độ bên trong kho. Cấu hình tiêu cự 25 mm giúp người dùng nắm bắt kịp thời thông tin nguồn nhiệt bất thường ở khoảng cách trung bình.
