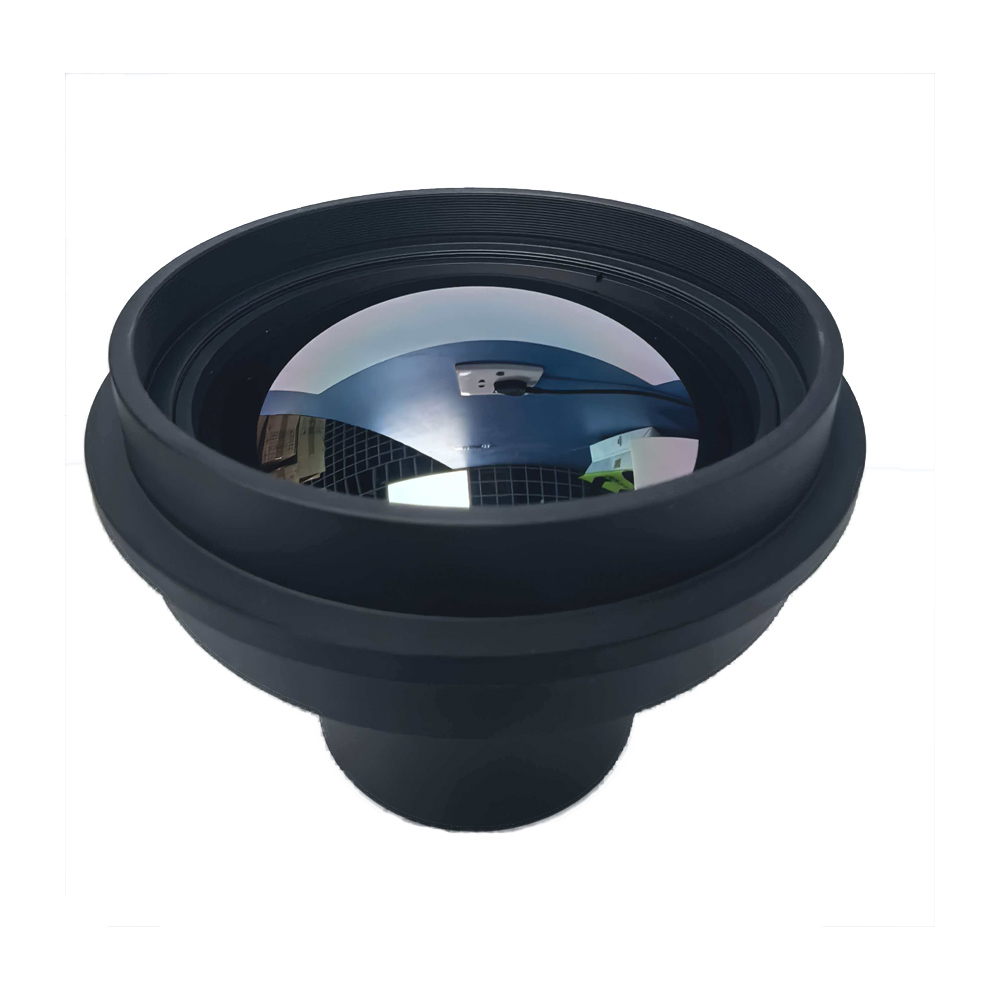

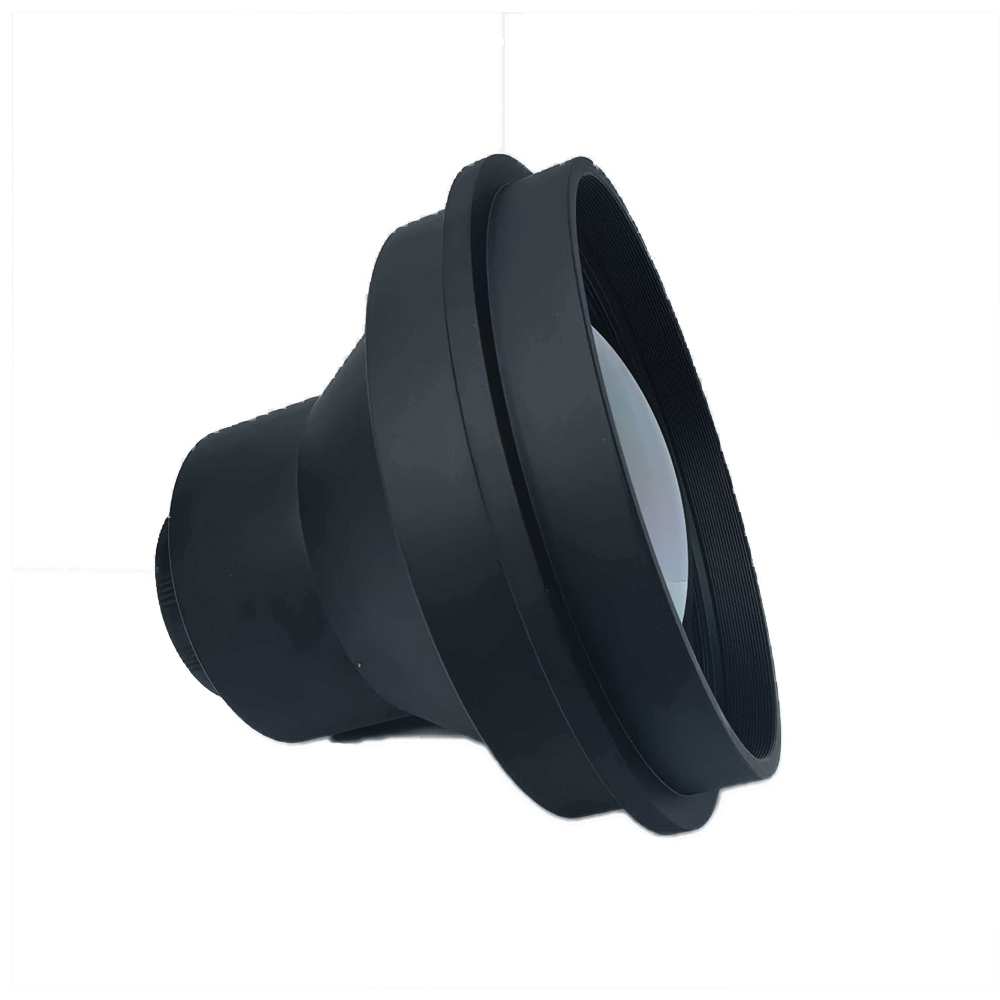

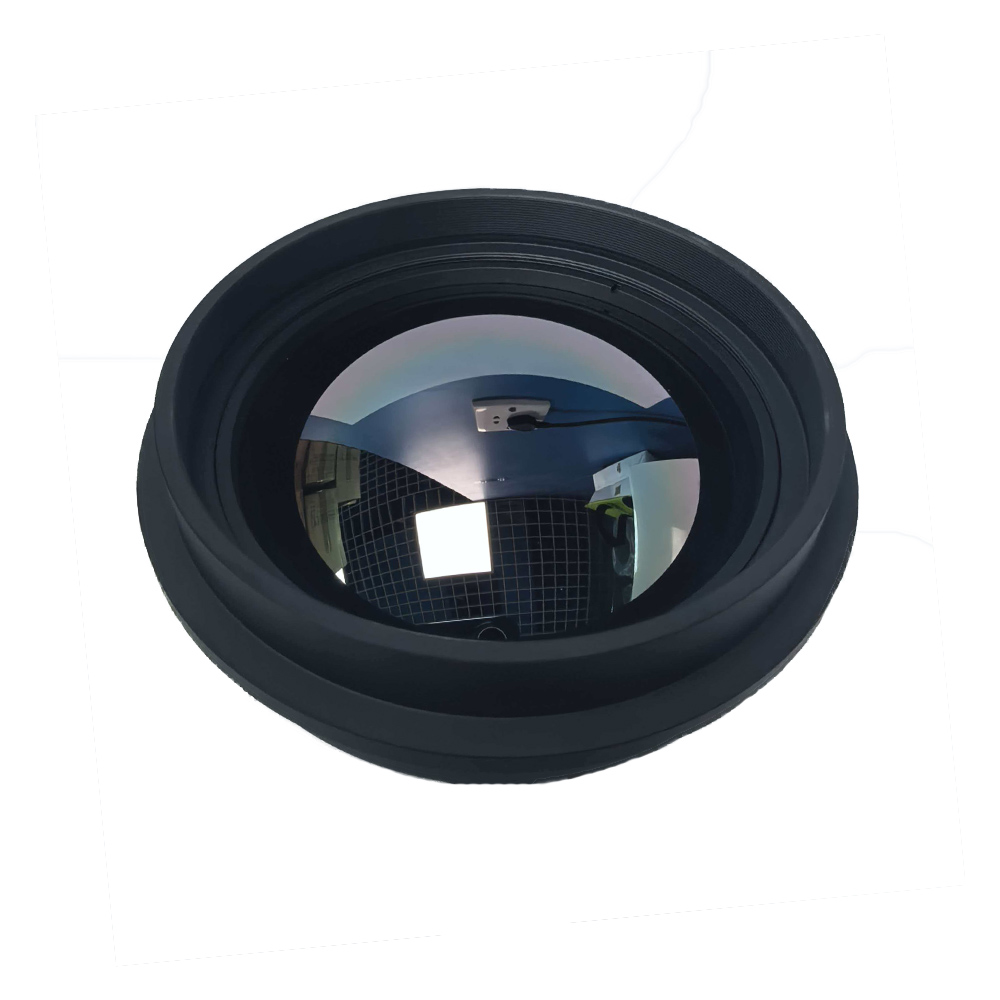

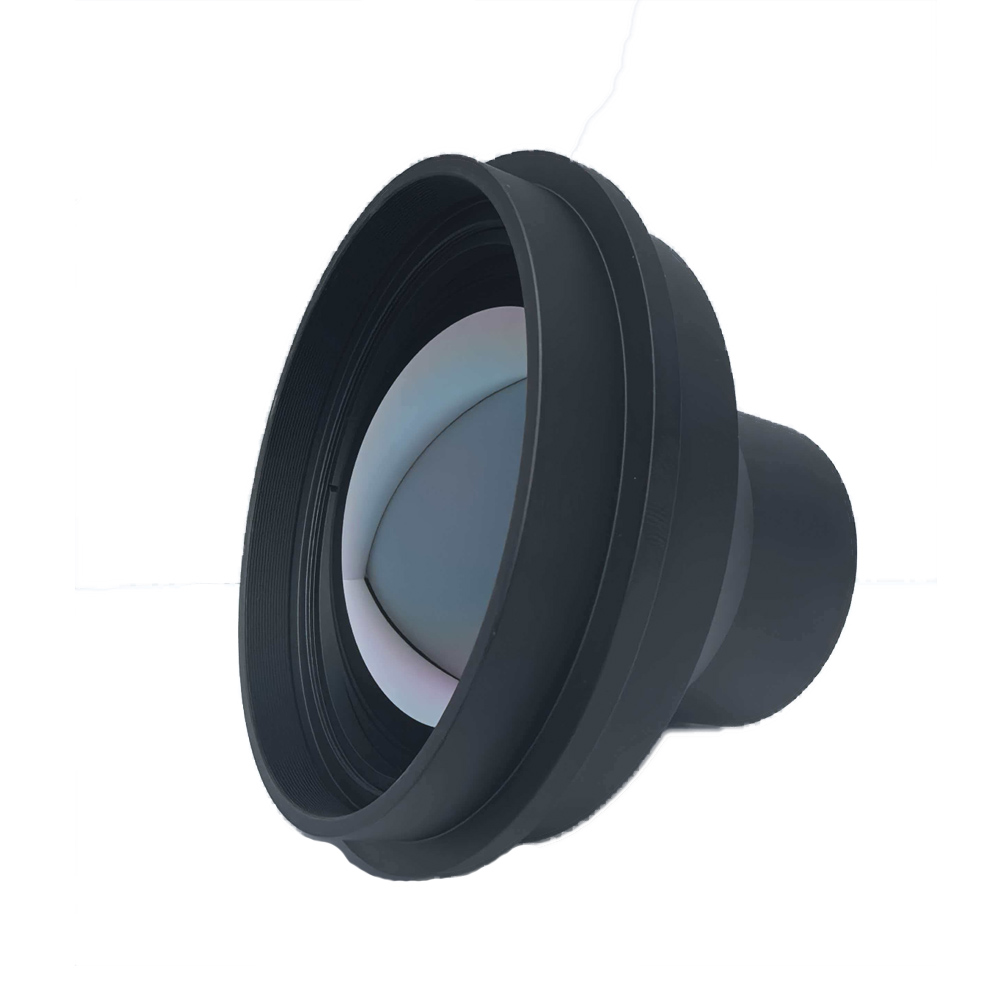

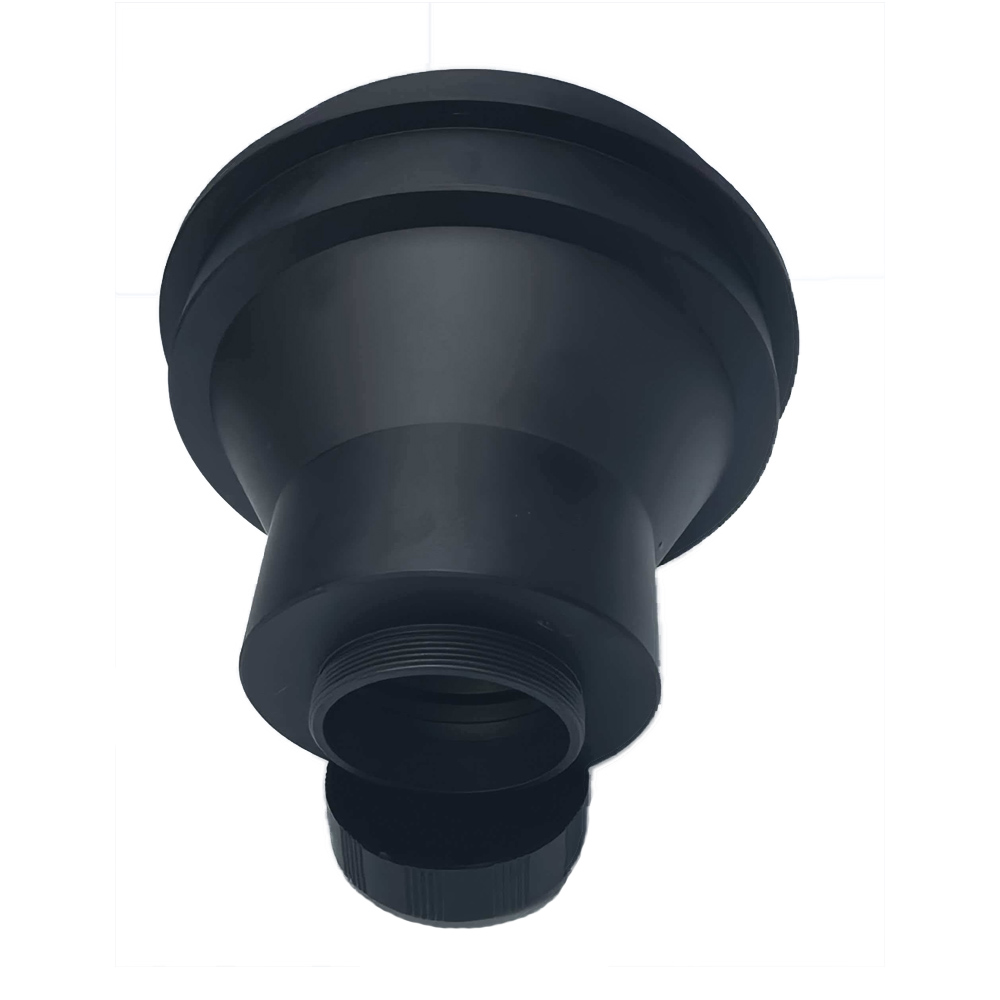

Ống kính chụp ảnh nhiệt tiêu cự 75mm

Mô tả tóm tắt sản phẩm

Hiệu suất cao nàyỐng kính chụp ảnh nhiệt 75mmđược phát triển và sản xuất độc lập bởiQuang học BOSHICông nghệ. Thấu kính chụp ảnh nhiệt này được tối ưu hóa để ghép nối với đầu dò hồng ngoại nhiệt 17μm 640×512 để tạo ra hình ảnh hồng ngoại sóng dài có độ phân giải cao. Nó áp dụng thiết kế khẩu độ lớn F1.0. Thấu kính nhiệt hóa quang học này mang lại hiệu ứng nhiệt hóa quang học ổn định mà không cần cụm lấy nét điện bổ sung và duy trì chất lượng hình ảnh ổn định trong điều kiện nhiệt độ làm việc khắc nghiệt từ 40 độ dưới 0 đến 80 độ C. Được trang bị lớp phủ quang học tiếp xúc có độ phân giải cao, thấu kính đạt được độ truyền qua cao tới 88 phần trăm và độ chiếu sáng tương đối trên 96 phần trăm để nhận ra sự phân bố độ sáng đồng đều cho toàn trường nhìn. Giá trị biến dạng của nó được kiểm soát ở mức 0,85 phần trăm để giảm độ lệch hình học của hình ảnh được chụp. Nó áp dụng tiêu chuẩn lắp M34 để hỗ trợ công việc lắp ráp nhanh chóng và ổn định. Xếp hạng IP67 của phần tử phía trước mang lại hiệu suất chống bụi và chống ẩm vượt trội. Với trọng lượng tịnh khoảng 475 gam, ống kính hồng ngoại nhỏ gọn này hỗ trợ tích hợp liền mạch cho nhiều thiết bị quan sát hồng ngoại. Việc kiểm soát chất lượng sản xuất nghiêm ngặt được thực hiện bởi Công nghệ quang học BOSHI làm cho vật kính hồng ngoại sóng dài này trở thành thành phần lõi quang học đáng tin cậy cho công việc giám sát và quan sát nhiệt ngoài trời.

Mô tả chi tiết sản phẩm

Phân tích tham số

1. Tiêu cự và khẩu độ. Ống kính chụp ảnh nhiệt này có tiêu cự 75mm cùng với khẩu độ lớn F1.0. Khẩu độ lớn hơn thu thập nhiều năng lượng bức xạ hồng ngoại hơn. Nó có thể nâng cao hiệu quả tỷ lệ tín hiệu trên nhiễu để chụp ảnh hồng ngoại trong điều kiện làm việc ánh sáng yếu.

2. Khả năng tương thích của máy dò. Ống kính dò ​​17μm này đạt được hiệu ứng kết hợp hoàn hảo với đầu dò hồng ngoại không được làm mát bằng nhiệt 640×512. Nó mang lại trường nhìn 8,3 độ theo chiều ngang và 6,6 độ theo chiều dọc để đáp ứng nhu cầu quan sát trong các tình huống ở khoảng cách trung bình-dài.

3. Cấu trúc quang học. Ống kính hồng ngoại áp dụng sơ đồ thiết kế ống kính quang học. Nó bù đắp hiện tượng mất nét nhiệt gây ra bởi sự thay đổi nhiệt độ rộng và loại bỏ yêu cầu về cấu trúc lấy nét điều khiển bằng động cơ.

4. Lớp phủ quang học và chỉ số quang học. Lớp phủ quang học tiếp xúc có độ phân giải cao mang lại độ truyền qua 88%. Giá trị chiếu sáng tương đối cao hơn 96 phần trăm đảm bảo độ sáng đồng nhất trên toàn bộ khu vực hình ảnh. Chỉ số biến dạng giữ ở mức 0,85 phần trăm để khôi phục các đặc điểm cảnh thực cho đầu ra hình ảnh.

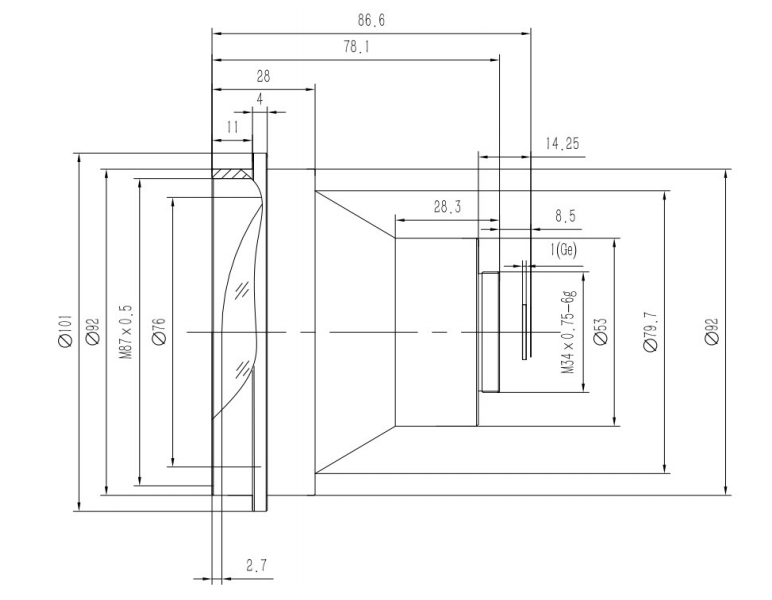

5. Thông số kỹ thuật cơ học và môi trường. Nó tuân theo thông số kỹ thuật lắp đặt M34 để vận hành lắp đặt thuận tiện. Phần tử phía trước đạt mức bảo vệ chống xâm nhập IP67. Phạm vi nhiệt độ làm việc của nó bao gồm từ âm 40 độ C đến hơn 80 độ C. Trọng lượng tịnh gần 475 gram để tạo điều kiện tích hợp hệ thống nhẹ.

Ưu điểm về hiệu suất

1. Khả năng chụp ảnh nhiệt độ ổn định. Công nghệ quang học BOSHI áp dụng công nghệ nhiệt hóa quang học thụ động trên vật kính hồng ngoại sóng dài này. Ống kính chụp ảnh nhiệt 75mm duy trì trạng thái lấy nét sắc nét trong phạm vi nhiệt độ làm việc đầy đủ. Nó tránh được rủi ro hỏng hóc do các bộ phận lấy nét điện tử mang lại. Nó cũng cắt giảm mức tiêu thụ điện năng tổng thể của hệ thống và giảm xác suất trục trặc cơ học.

2. Hiệu suất quang học tuyệt vời. Lớp phủ có độ truyền qua cao của ống kính chụp ảnh nhiệt F1.0 này đảm bảo đủ năng lượng hồng ngoại đầu vào. Độ chiếu sáng tương đối trên 96 phần trăm giúp loại bỏ vấn đề góc tối cho khung hình. Độ biến dạng cực thấp 0,85 phần trăm giúp ngăn ngừa biến dạng hình dạng mục tiêu. Nó đặt nền tảng vững chắc cho công việc đo lường và nhận dạng mục tiêu chính xác.

3. Khả năng thích ứng môi trường mạnh mẽ. Xếp hạng bảo vệ phần tử phía trước IP67 bảo vệ phần lõi của ống kính quang học này khỏi bụi, mưa và nước bắn tung tóe. Cấu trúc cơ học chắc chắn cho phép ống kính hồng ngoại có thể đối phó với các điều kiện khí hậu ngoài trời phức tạp và khắc nghiệt.

4. Thuộc tính tích hợp hệ thống thân thiện. Giao diện M34 được tiêu chuẩn hóa cho phép vận hành lắp ráp cơ khí nhanh chóng. Tính năng nhẹ 475 gram giúp giảm áp lực tải trọng cho thiết bị gắn trên xe, thiết bị trên không cũng như thiết bị hồng ngoại di động.

5. Chất lượng sản xuất đáng tin cậy. Công nghệ quang học BOSHI hoàn thiện thiết kế quang học, lắp ráp thấu kính và hiệu chỉnh hiệu suất bên trong nhà máy. Mỗi ống kính máy dò 17μm sẽ trải qua quá trình kiểm tra chu kỳ nhiệt độ nghiêm ngặt và kiểm tra hiệu suất quang học trước khi giao sản phẩm

Trường ứng dụng

1. An ninh biên giới và vành đai. Ống kính chụp ảnh nhiệt này có thể được lắp ráp bên trong camera giám sát nhiệt cố định. Nó hỗ trợ chức năng cảnh báo chu vi khoảng cách xa. Ống kính phù hợp nhiệt 640×512 phát hiện những kẻ xâm nhập cả ngày lẫn đêm ngay cả trong môi trường tối hoàn toàn.

2. Quan sát nhiệt từ phương tiện. Thấu kính nhiệt hóa quang học F1.0 này đóng vai trò là thành phần cốt lõi cho hệ thống giám sát hồng ngoại gắn trên xe. Nó thực hiện nhiệm vụ phát hiện mối nguy hiểm trên đường trong điều kiện thời tiết sương mù, ban đêm và các điều kiện tầm nhìn kém khác.

3. Tải trọng của hệ thống không người lái. Là thiết bị quang học chủ chốt của thiết bị hồng ngoại UAV, mục tiêu hồng ngoại sóng dài 75mm này thực hiện công việc tuần tra ở khoảng cách trung bình. Nó hỗ trợ sứ mệnh cảnh báo sớm cháy rừng và kinh doanh giám sát động vật hoang dã.

4. Kiểm tra nhiệt độ công nghiệp. Được kết hợp với đầu dò hồng ngoại nhiệt 640×512, ống kính hồng ngoại được xếp hạng IP67 này hỗ trợ sàng lọc nhiệt độ cho thiết bị điện. Nó cũng giám sát tình trạng vận hành lò cho các tình huống ứng dụng công nghiệp nặng.

5. Thiết bị quan sát nhiệt cầm tay. Ống kính dò ​​17μm này có thể được tích hợp vào ống nhòm nhiệt một mắt cầm tay. Nó mang lại hiệu suất quang học đáng tin cậy cho hoạt động tìm kiếm và cứu nạn cũng như các nhiệm vụ thực địa ngoài trời trong điều kiện thời tiết phức tạp.
