Mô tả chi tiết sản phẩm

1. Tham số

Tiêu cự và khẩu độ:Tiêu cự 13mm cố định kết hợp với khẩu độ F1.0 cực nhanh. Khẩu độ lớn tối đa hóa lượng photon hồng ngoại hấp thụ, cải thiện đáng kể tỷ lệ tín hiệu trên nhiễu cho cảm biến nhiệt.

Phổ làm việc:Hồng ngoại sóng dài 8–12μm (LWIR), cửa sổ truyền khí quyển chính để phát hiện nhiệt thụ động.

Khả năng tương thích của máy dò:Phù hợp với máy dò có độ phân giải 640×512 với độ cao điểm ảnh 12μm, tạo thành trường nhìn chéo 40,7° (ngang:32,6°, dọc:26,3°) để quan sát ở phạm vi trung bình.

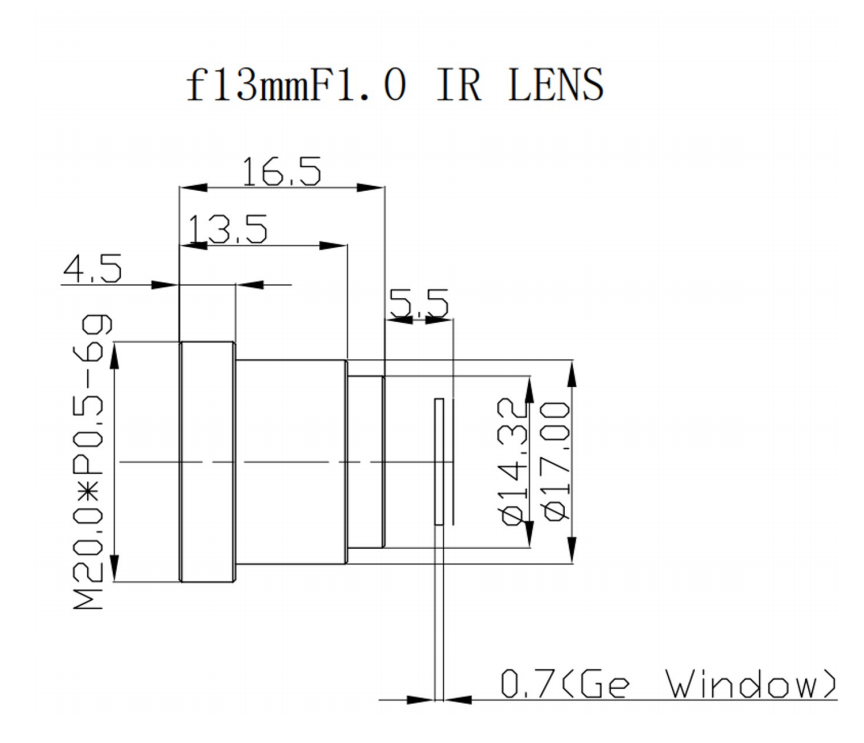

Thông số kỹ thuật cơ khí & môi trường:Ngàm M20×0,5 để lắp ráp dễ dàng; phần tử phía trước đạt được mức bảo vệ chống xâm nhập IP67. Nhiệt độ hoạt động trải dài -40oC ~ +80oC, thích ứng với các tình huống ngoài trời cực lạnh và nóng. Phạm vi lấy nét bao phủ từ 1m đến vô cực, hỗ trợ cả mục tiêu nhiệt gần và xa.

Chỉ số quang học:≥86% độ truyền qua tổng thể, ≥75% độ chiếu sáng tương đối; độ méo được kiểm soát trong phạm vi ≤-1,5%. Quang học tiếp xúc sử dụng lớp phủ chống phản chiếu (AR) để giảm tổn thất phản xạ bề mặt.

2. Ưu điểm về hiệu suất

Độ nhạy nhiệt vượt trội trong ánh sáng yếu:Khẩu độ lớn F1.0 thu thập nhiều năng lượng hồng ngoại hơn so với các ống kính hồng ngoại số F chậm hơn, nâng cao độ rõ nét của hình ảnh ở khoảng cách phát hiện xa.

Exuất sắc tính đồng nhất quang học:Độ chiếu sáng tương đối cao đảm bảo độ sáng nhất quán trên toàn bộ khung hình, tránh các góc tối. Độ méo thấp giữ lại hình dạng mục tiêu thực sự để đo lường và nhận dạng.

Hiệu suất quang phổ cao:Lớp phủ AR cộng với độ truyền qua ≥86% giúp giảm thiểu tổn thất năng lượng hồng ngoại, giải phóng hoàn toàn tiềm năng của máy dò nhiệt không được làm mát.

Khả năng thích ứng môi trường mạnh mẽ:Thiết kế chống nước và chống bụi của ống kính phía trước IP67 giúp loại bỏ nhu cầu có thêm cửa sổ bảo vệ bên ngoài cho nhiều lắp đặt. Phạm vi nhiệt độ rộng ngăn ngừa hiện tượng mất nét và thay đổi hiệu suất dưới nhiệt độ môi trường khắc nghiệt.

Tích hợp nhỏ gọn thân thiện:Giá đỡ M20×0,5 tiêu chuẩn cho phép tích hợp liền mạch vào các camera nhiệt thu nhỏ do các đối tác hệ thống phát triển.

3. Trường ứng dụng

An ninh biên giới và giám sát vành đai:Giám sát nhiệt ngoài trời để phát hiện xâm nhập cả ngày lẫn đêm.

Bảo trì dự đoán công nghiệp:Phát hiện các lỗi quá nhiệt của thiết bị điện, máy móc, đường ống.

Tầm nhìn nhiệt ô tô:Hệ thống hỗ trợ lái xe nhìn đêm hồng ngoại hậu mãi.

Hệ thống không người lái:Tải trọng nhiệt cho các máy bay không người lái cỡ nhỏ, phương tiện mặt đất không người lái phục vụ tìm kiếm cứu nạn.

Phòng chống cháy rừng và giám sát rừng:Xác định sớm các nguồn lửa ẩn.

Kiểm toán năng lượng tòa nhà:Kiểm tra nhiệt về tổn thất nhiệt, rò rỉ không khí và các khuyết tật cách nhiệt.

Giám sát biển:Phát hiện mục tiêu hàng hải ngày đêm trong điều kiện sương mù.

CÔNG TY TNHH Công nghệ quang học ShangHai SILK cung cấp loạt ống kính nhiệt LWIR này với khả năng kiểm soát chất lượng được tiêu chuẩn hóa và hỗ trợ dịch vụ có thể tùy chỉnh để đáp ứng nhu cầu sản xuất hàng loạt của các nhà sản xuất hình ảnh nhiệt trên toàn cầu.
