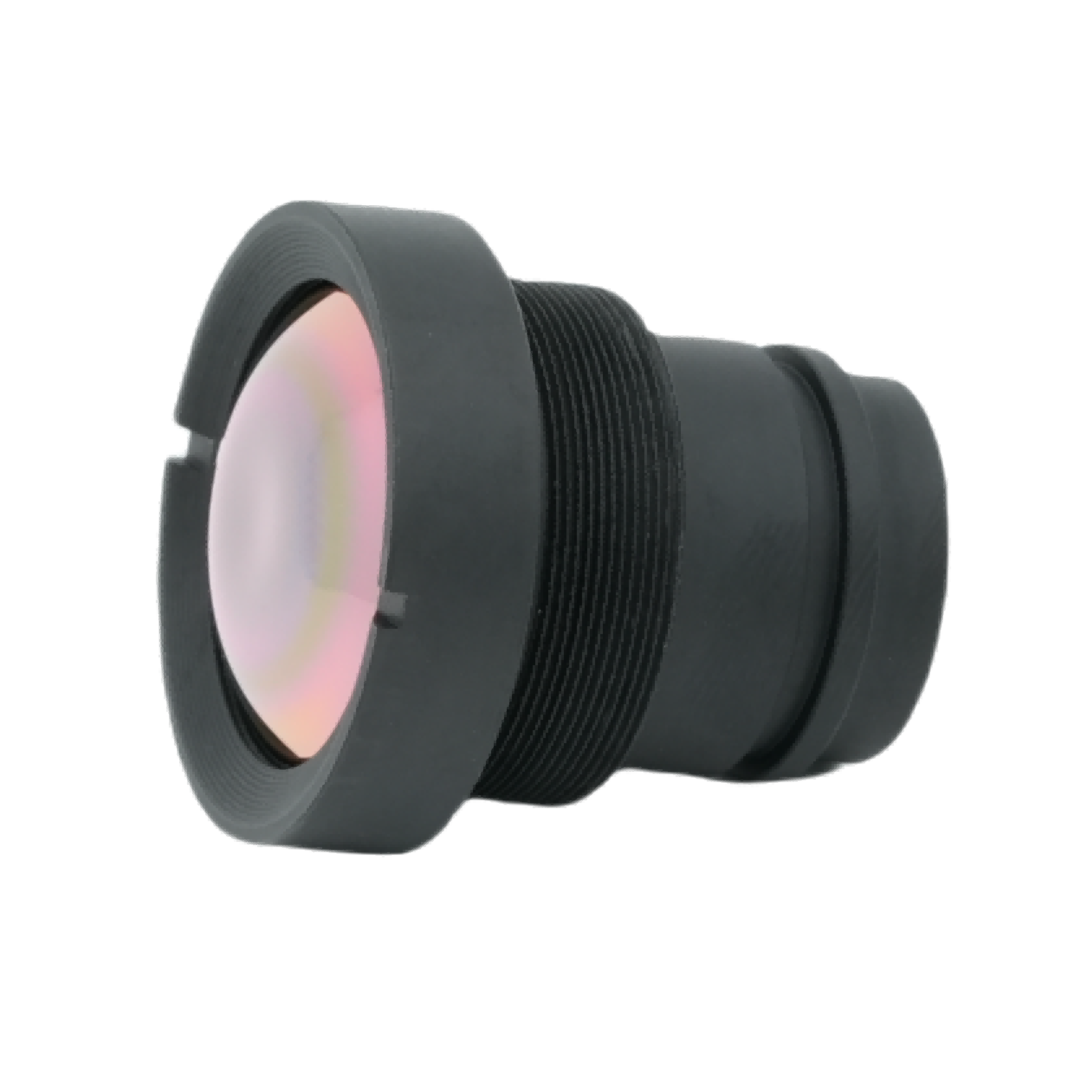

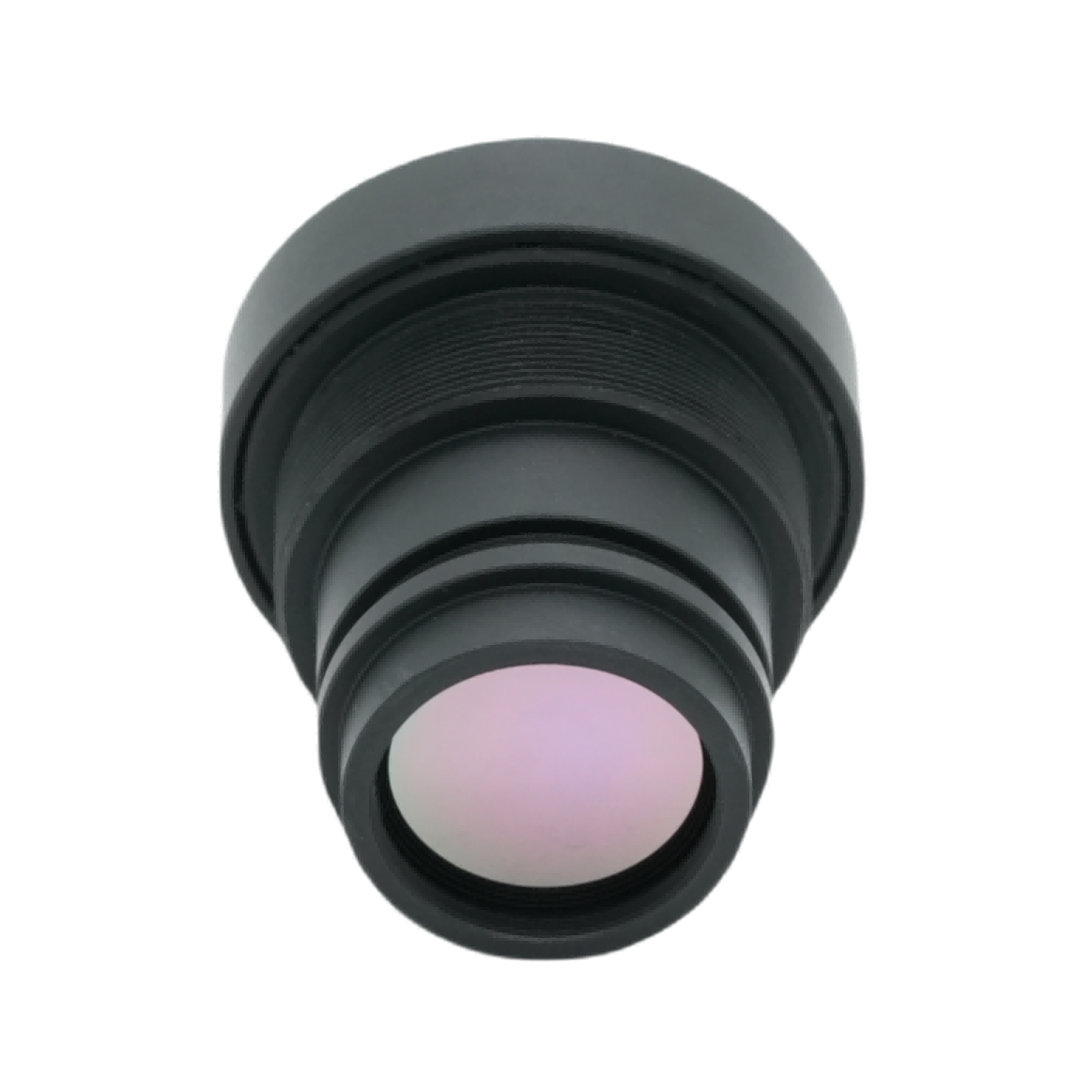

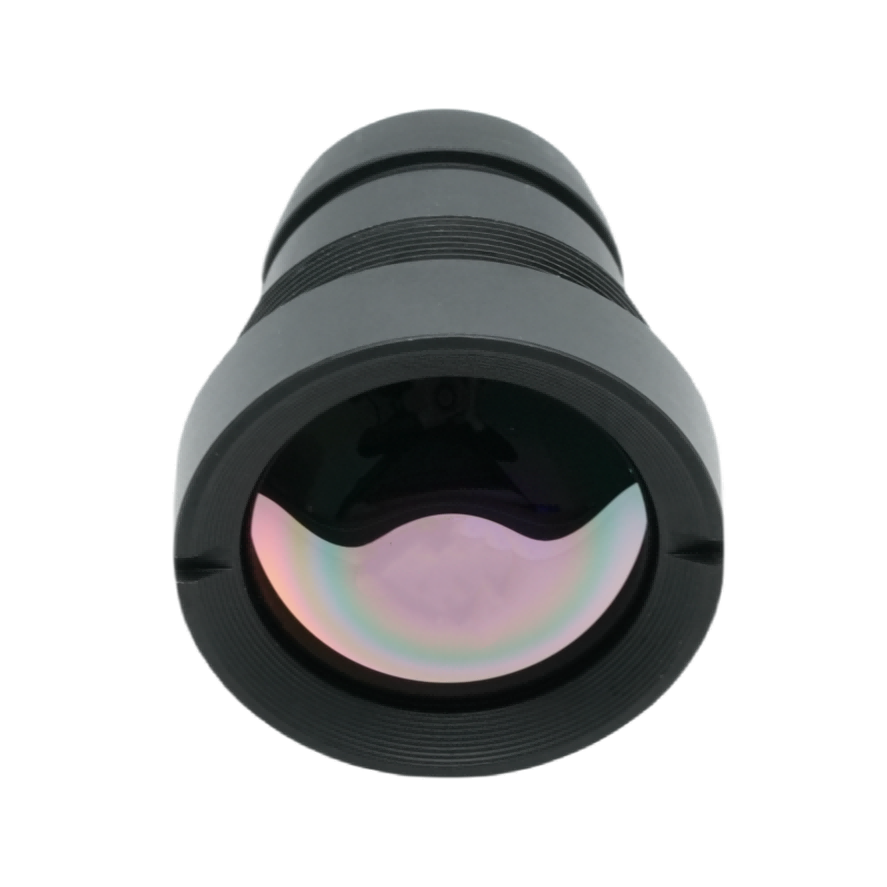

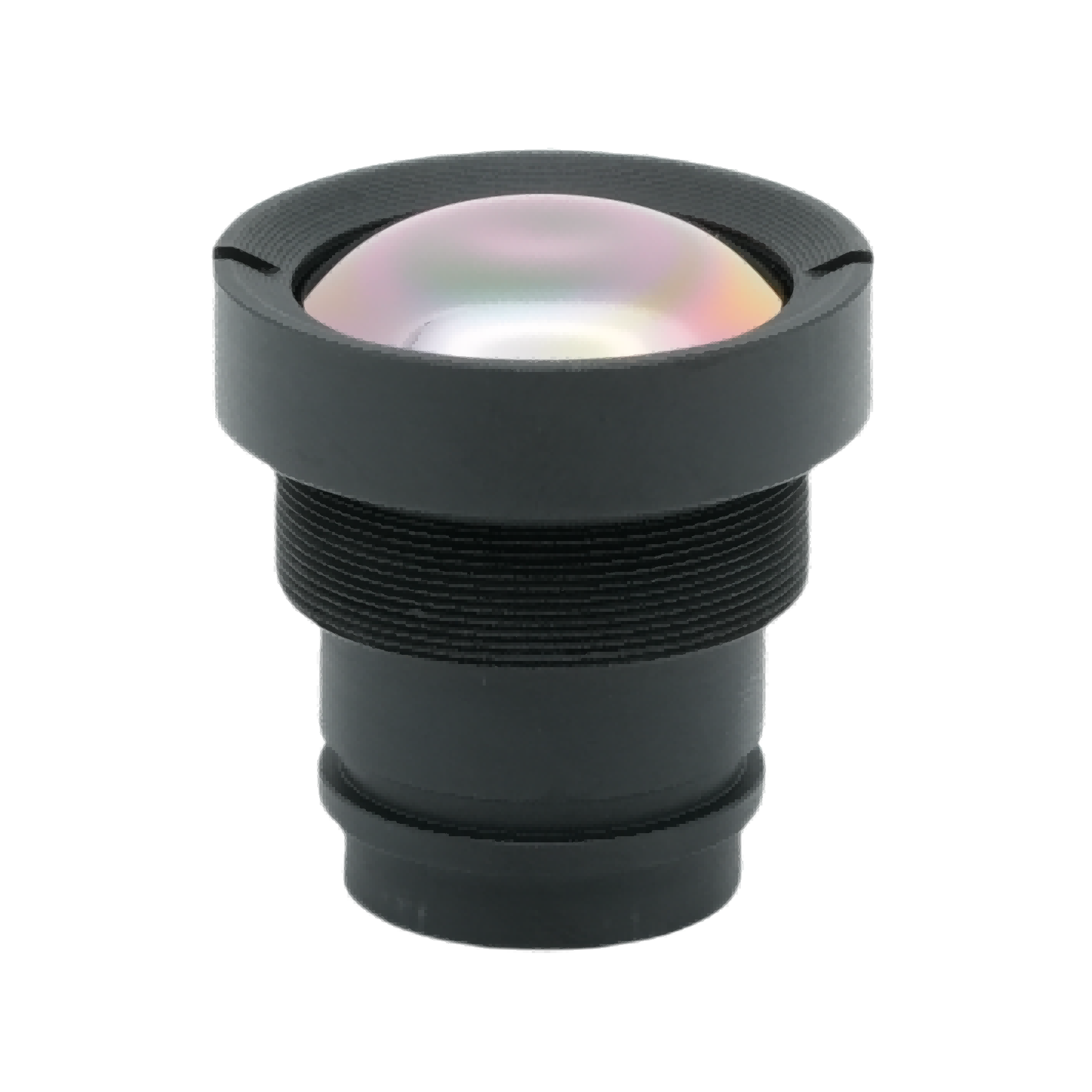

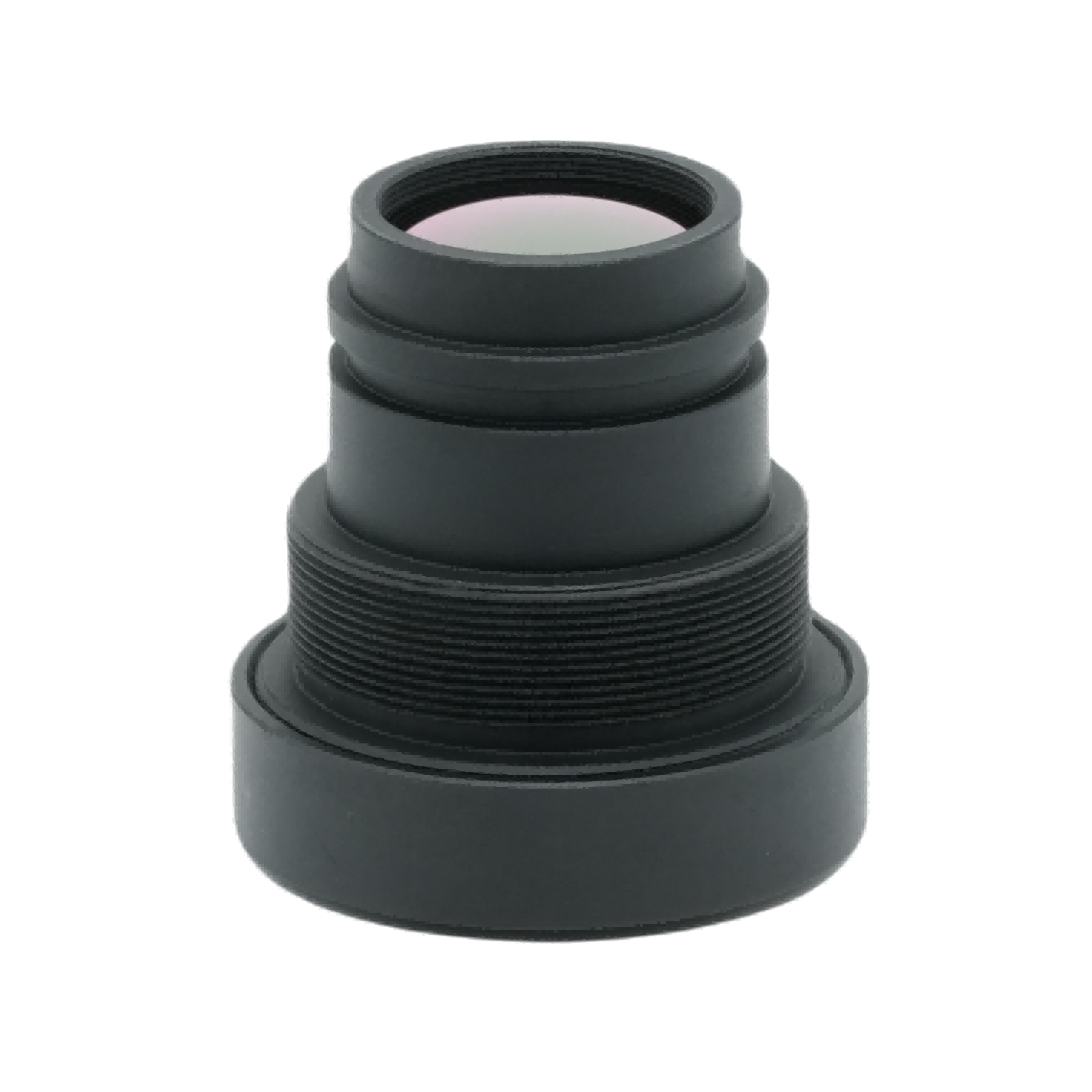

Ống kính chụp ảnh nhiệt tiêu cự 4,1mm

Tóm tắt sản phẩm

Sản xuất và cung cấp bởiQuang học BOSHICông nghệ, cái nàyỐng kính chụp ảnh nhiệt tiêu cự F1.0 4.1mmđóng vai trò như vật kính hồng ngoại góc cực rộng được thiết kế riêng cho độ phân giải 640×512, mảng mặt phẳng tiêu điểm hồng ngoại không làm mát 12μm pixel. Thấu kính hồng ngoại nhiệt này sử dụng lớp phủ chống phản xạ AR tiên tiến để mang lại độ truyền hồng ngoại trên 88%. Là ống kính quang học hồng ngoại chuyên nghiệp của Công nghệ quang học BOSHI, thiết bị này có lớp bảo vệ ống kính phía trước IP67, cấu trúc nhẹ khoảng 25g và độ ổn định quang học ở nhiệt độ rộng đáng tin cậy. Nó hỗ trợ tích hợp liền mạch vào các hệ thống camera nhiệt không được làm mát nhỏ gọn và thiết kế FOV rộng của nó mang lại phạm vi bao phủ cảnh rộng cho các tình huống triển khai hình ảnh nhiệt đa dạng.

Mô tả chi tiết sản phẩm

tham số

Thông số quang học. Ống kính quang học hồng ngoại này có tiêu cự 4,1mm và khẩu độ cực lớn F1.0. Giá trị khẩu độ lớn mang lại khả năng hấp thụ ánh sáng hồng ngoại cao. Hiệu suất quang học như vậy tạo nên sự đảm bảo cốt lõi cho đầu ra thấu kính hồng ngoại nhiệt rõ ràng trong điều kiện làm việc ở nhiệt độ thấp và bức xạ thấp.

Kết hợp máy dò. Ống kính này được thiết kế có mục đích cho đầu dò hồng ngoại có độ phân giải 640×512, pixel 12μm. Nó đạt được mức độ phù hợp cao với các định dạng cảm biến nhiệt không được làm mát thông thường và tránh độ lệch hình ảnh do không khớp giữa ống kính và cảm biến.

Trường nhìn. Nó nhận ra FOV đường chéo 130°, ngang 102°, FOV rộng 83° dọc. Người dùng có thể thu được phạm vi bao phủ cảnh rộng mà không cần các bộ phận quét cơ học, giúp đơn giản hóa sơ đồ cơ học tổng thể của thiết bị nhiệt.

Hiệu suất tập trung. Phạm vi lấy nét liên tục của nó bao gồm 0,5m đến vô cực. Khả năng lấy nét giúp cân nhắc các nhiệm vụ kiểm tra ở cự ly gần và giám sát từ xa, đồng thời mở rộng ranh giới khoảng cách có thể sử dụng cho ống kính tiêu cự 4,1mm này.

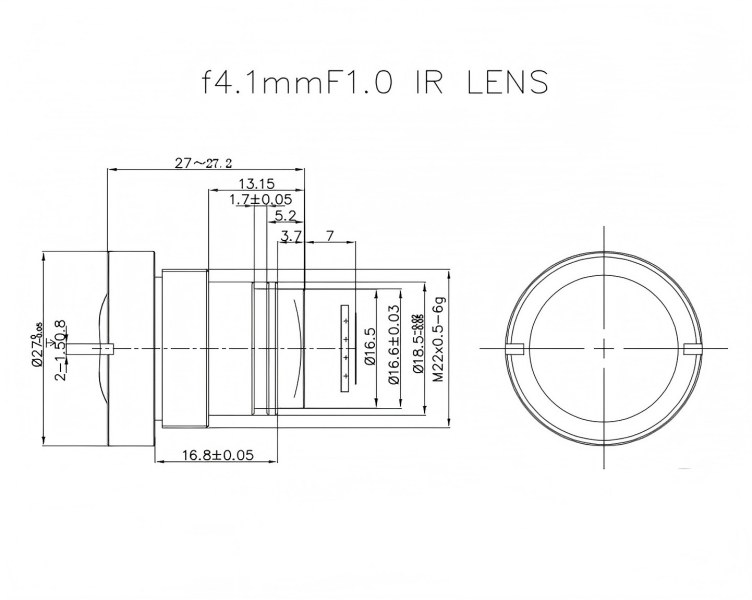

Chỉ số Môi trường & Cơ khí. Phạm vi nhiệt độ hoạt động đạt -40oC ~ + 80oC. Ống kính phía trước đạt cấp độ chống nước và chống bụi IP67. Nó áp dụng giao diện ren tiêu chuẩn gắn M22 × 0,5 để vận hành lắp ráp thuận tiện. Trọng lượng tịnh duy trì ở mức khoảng 25g, tạo điều kiện thuận lợi cho việc phát triển các thiết bị nhẹ.

Các chỉ số chất lượng hình ảnh. Được trang bị lớp phủ chống phản xạ AR, độ truyền quang vượt quá 88%. Độ chiếu sáng tương đối vẫn cao hơn 80%. Giá trị biến dạng được kiểm soát dưới 45%. Bộ chỉ báo cân bằng tính năng chụp ảnh góc rộng và hiệu suất chất lượng hình ảnh thực tế.

Ưu điểm về hiệu suất

Độ nhạy nhiệt thấp vượt trội. Khẩu độ tối đa F1.0 tăng cường hiệu quả thu năng lượng bức xạ. Khi đối mặt với môi trường mờ và bức xạ thấp, ống kính hồng ngoại nhiệt này có thể nâng cao độ tương phản hình ảnh nhiệt một cách rõ ràng. Nó làm giảm nguy cơ làm mờ hình ảnh khi tín hiệu hồng ngoại mục tiêu yếu.

Vùng phủ sóng siêu rộng. FOV rộng theo đường chéo 130° có thể bao phủ khu vực giám sát lớn hơn cho một thiết bị. Bên dự án có thể giảm số lượng camera nhiệt được triển khai để giám sát toàn khu vực cho phù hợp. Điều này giúp giảm trực tiếp chi phí xây dựng hệ thống tổng thể.

Tính đồng nhất hình ảnh ổn định. Hơn 80% độ chiếu sáng tương đối giúp ngăn chặn hiện tượng mờ viền một cách hiệu quả. Độ sáng được duy trì nhất quán trên toàn bộ khung hình. Độ truyền qua trên 88% giúp giảm tổn thất năng lượng hồng ngoại trong đường truyền quang. Công nghệ quang học BOSHI thực hiện hiệu chuẩn nhiều lần trên thấu kính quang học hồng ngoại này để đảm bảo đầu ra đồng nhất trong trạng thái làm việc liên tục trong thời gian dài.

Độ bền môi trường mạnh mẽ. Bảo vệ ống kính phía trước IP67 cộng với phạm vi làm việc ở nhiệt độ rộng hỗ trợ hoạt động ổn định trong điều kiện mưa, bụi, cực lạnh và nhiệt độ cao. Ống kính không cần bảo trì thủ công thường xuyên và phù hợp với môi trường triển khai công nghiệp ngoài trời và khắc nghiệt.

Tích hợp nhỏ gọn và dễ dàng. Cấu trúc nhẹ 25g và ngàm M22×0,5 tiêu chuẩn giúp giảm bớt khó khăn trong thiết kế cơ học cho các thiết bị chụp ảnh nhiệt thu nhỏ. Các nhà phát triển thiết bị có thể lưu công việc sửa đổi cấu trúc trong quá trình tích hợp sản phẩm.

Khả năng lấy nét linh hoạt. Khoảng cách lấy nét tối thiểu 0,5m hỗ trợ phát hiện mục tiêu ở gần. So sánh với các thấu kính lấy nét cố định ở khoảng cách xa thuần túy, sản phẩm có tiêu cự 4,1mm này mở rộng ranh giới ứng dụng và đáp ứng các yêu cầu quan sát ở khoảng cách hỗn hợp.

Trường ứng dụng

Giám sát an ninh ngoại vi. Ống kính hồng ngoại nhiệt FOV rộng này mang đến khả năng giám sát nhiệt góc rộng cho các nhà máy, công viên, khu biên giới và khu dân cư. Nó hoàn thành công việc phát hiện xâm nhập cả ngày lẫn đêm mà không cần nguồn cung cấp ánh sáng nhìn thấy được. Giám sát an ninh chu vi là một trong những hướng ứng dụng trọng điểm cho các sản phẩm của Công nghệ quang học BOSHI.

Kiểm tra nhiệt công nghiệp. Ống kính quang học hồng ngoại hỗ trợ sàng lọc nhiệt độ thiết bị, phát hiện lỗi tủ điện, kiểm tra rò rỉ nhiệt đường ống và tuần tra an toàn nhà máy. Nhân viên hiện trường có thể kịp thời phát hiện các nguồn nhiệt bất thường để ngăn ngừa tai nạn an toàn công nghiệp.

Giao thông thông minh & Tầm nhìn phương tiện. Nó có thể được triển khai cho tầm nhìn ban đêm nhiệt của ô tô, giám sát giao thông đường bộ. Trong điều kiện sương mù, ban đêm và tầm nhìn kém, hiệu suất phù hợp với độ phân giải 640×512 giúp hoàn thành công việc nhận dạng chướng ngại vật và người đi bộ.

Tải trọng của hệ thống không người lái. Hưởng lợi từ tính năng nhẹ 25g, ống kính này hoạt động như một tải trọng nhiệt nhẹ cho máy bay không người lái, robot và phương tiện không người lái trên mặt đất. Nó thực hiện các nhiệm vụ liên quan đến tìm kiếm cứu nạn, giám sát cháy rừng và tuần tra địa hình.

An toàn công cộng & Cứu hộ khẩn cấp. Trong các nhiệm vụ tìm kiếm cứu nạn và định vị nhiệt chữa cháy, nó hoạt động tốt trong môi trường tối, có khói hoặc bị che khuất. Tín hiệu nhiệt có thể xuyên qua nhiễu khói một phần để khóa vị trí mục tiêu.

Giám sát Nông nghiệp & Môi trường. Người vận hành tiến hành phân tích nhiệt độ thực vật, quan sát động vật hoang dã và theo dõi phân bổ nhiệt trong môi trường thông qua ống kính hồng ngoại nhiệt này. Nó cung cấp hỗ trợ dữ liệu hiệu quả cho nghiên cứu nông nghiệp và nghiên cứu môi trường sinh thái.
