Ống kính nhiệt hồng ngoại tiêu cự 13mm

Tóm tắt sản phẩm

Sản xuất bởiQuang học BOSHIVề công nghệ, Ống kính nhiệt không làm mát 13mm F1.0 này được tối ưu hóa cho dải hồng ngoại sóng dài 8‑12μm. Cái nàyỐng kính ảnh nhiệthoàn toàn phù hợp với máy dò có độ phân giải 640 × 512 với kích thước Pixel 12μm. Sử dụng khẩu độ lớn F1.0, ống kính thu được bức xạ hồng ngoại yếu để mang lại hiệu ứng nhiệt rõ ràng trong những cảnh có độ tương phản thấp. Thành phần quang học phía trước của nó đạt cấp bảo vệ IP67 và các bề mặt lộ thiên được phủ lớp phủ AR bền bỉ để duy trì hiệu suất ổn định trong môi trường ngoài trời phức tạp. Tiêu cự bao phủ từ 1 mét đến vô cực và nhiệt độ làm việc trải dài từ ‑40°C đến +80°C. Mount M20×0.5 nhỏ gọn hỗ trợ lắp ráp thuận tiện. Công nghệ quang học BOSHI thực hiện hiệu chuẩn quang học nghiêm ngặt để đảm bảo chất lượng quang học ổn định và nhất quán cho việc tích hợp hàng loạt thiết bị chụp ảnh nhiệt.

Mô tả chi tiết sản phẩm

tham số

1. Tiêu cự và khẩu độ: Ống kính nhiệt không được làm mát này có tiêu cự cố định 13mm cùng với khẩu độ F1.0 cực nhanh. Cấu trúc khẩu độ lớn tối đa hóa lượng photon hồng ngoại hấp thụ, mang lại sự cải thiện đáng chú ý về tỷ lệ tín hiệu trên nhiễu cho các cảm biến nhiệt phù hợp và đặt nền tảng cho đầu ra hình ảnh nhiệt chất lượng cao.

2. Phổ làm việc: Nó hoạt động trong dải tần LWIR 8‑12μm, hoạt động như cửa sổ truyền khí quyển chính để phát hiện nhiệt thụ động, cho phép thu tín hiệu nhiệt đáng tin cậy trong hầu hết các điều kiện làm việc ngoài trời.

3. Khả năng tương thích với máy dò: Ống kính được thiết kế riêng cho máy dò có độ phân giải 640 × 512 được trang bị Pixel 12μm. Nó mang lại trường nhìn chéo 40,7°, trường nhìn ngang 32,6° và trường nhìn dọc 26,3°, đồng thời đáp ứng các yêu cầu quan sát tầm trung.

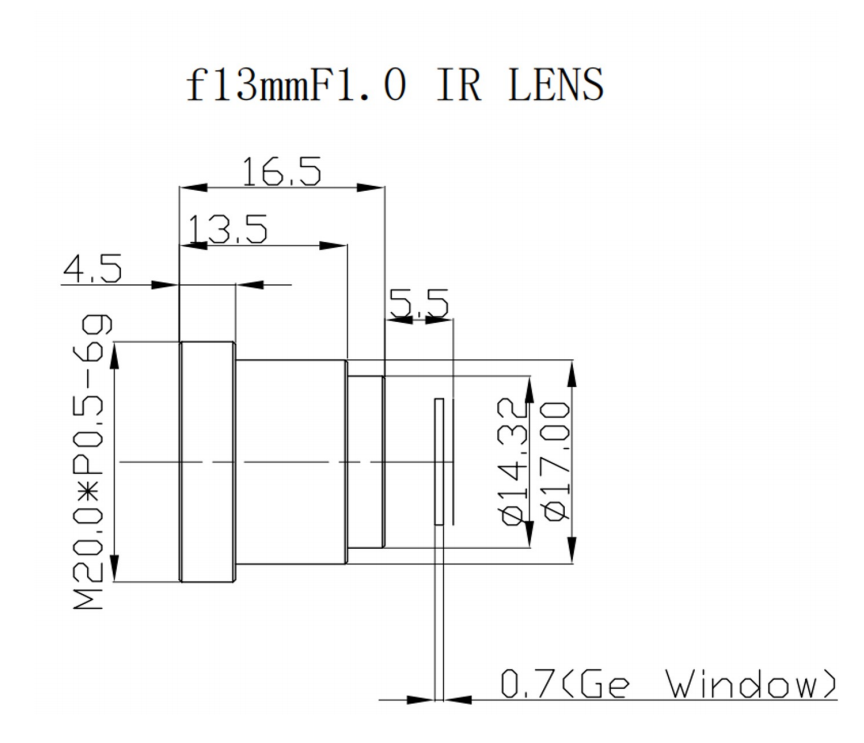

4. Thông số kỹ thuật cơ học & môi trường: Nó sử dụng M20 × 0,5 Mount để lắp ráp đơn giản và đáng tin cậy. Thành phần quang học phía trước thực hiện bảo vệ chống xâm nhập IP67. Nhiệt độ hoạt động dao động từ ‑40oC đến +80oC nên nó thích nghi với môi trường ngoài trời cực lạnh và nóng. Phạm vi lấy nét trải dài từ 1 mét đến vô cực và hỗ trợ phát hiện mục tiêu nhiệt cho cả khoảng cách gần và xa.

5. Chỉ số quang học: Độ truyền qua tổng thể đạt không dưới 86%, độ chiếu sáng tương đối không dưới 75%. Độ méo được kiểm soát trong phạm vi ‑1,5%. Lớp phủ chống phản chiếu được phủ lên các bề mặt quang học lộ ra ngoài để giảm hiện tượng mất phản xạ bề mặt. Tất cả các chỉ số thông số đều được Công nghệ quang học BOSHI kiểm tra nghiêm ngặt về tính nhất quán của sản phẩm theo lô.

Ưu điểm về hiệu suất

1. Độ nhạy nhiệt vượt trội trong điều kiện ánh sáng yếu. Là Ống kính LWIR F1.0, nó thu thập nhiều năng lượng hồng ngoại hơn đáng kể so với các ống kính hồng ngoại có giá trị khẩu độ nhỏ hơn. Khả năng như vậy nâng cao độ nét của hình ảnh trong các tác vụ phát hiện ở khoảng cách xa và mang lại hiệu suất hình ảnh đáng tin cậy trong các cảnh nhiệt có độ tương phản thấp.

2. Tính đồng nhất quang học thuận lợi. Độ chiếu sáng tương đối cao giúp giữ độ sáng đồng đều trên toàn bộ khung hình và tránh hiện tượng góc tối. Độ biến dạng thấp bảo toàn các đặc điểm hình học thực của mục tiêu và tạo cơ sở hình ảnh đáng tin cậy cho công việc đo lường và nhận dạng mục tiêu.

3. Hiệu quả sử dụng quang phổ cao. Lớp phủ AR cộng với độ truyền qua tổng thể ≥86% giúp giảm tổn thất năng lượng hồng ngoại ở mức tối đa. Nó có thể giải phóng hoàn toàn tiềm năng hiệu suất của các máy dò hồng ngoại không được làm mát phù hợp và phát huy tối đa công suất phần cứng của Ống kính chụp ảnh nhiệt.

4. Khả năng thích ứng môi trường mạnh mẽ. Cấu trúc chống nước và chống bụi của thấu kính mặt trước IP67 loại bỏ yêu cầu về cửa sổ bảo vệ bên ngoài bổ sung trong nhiều tình huống lắp đặt. Phạm vi nhiệt độ hoạt động rộng hạn chế hiện tượng mất nét và trôi hiệu suất khi nhiệt độ môi trường thay đổi mạnh. Công nghệ quang học BOSHI hoàn thành nhiều vòng xác minh độ tin cậy về môi trường cho sản phẩm này.

5. Tích hợp nhỏ gọn tiện lợi. Giá đỡ M20×0,5 tiêu chuẩn hỗ trợ lắp đặt liền mạch vào các camera nhiệt thu nhỏ được phát triển bởi các nhà phát triển hệ thống hợp tác. Cấu trúc tổng thể nhỏ gọn và tiết kiệm không gian bố trí cho thiết bị chụp ảnh nhiệt.

Trường ứng dụng

1. An ninh biên giới và giám sát vành đai. Ống kính nhiệt không được làm mát hỗ trợ giám sát nhiệt ngoài trời suốt ngày đêm. Nó ghi lại các dấu hiệu nhiệt của các đối tượng xâm nhập cả ngày lẫn đêm, đồng thời hỗ trợ phát hiện xâm nhập vành đai cho các khu vực bảo mật.

2. Bảo trì dự đoán công nghiệp. Cái nàyỐng kính ảnh nhiệtthu tín hiệu nhiệt quá nóng từ thiết bị điện, cơ sở cơ khí và đường ống. Nó giúp người vận hành phát hiện các lỗi quá nhiệt tiềm ẩn trước khi thiết bị hỏng hóc và hỗ trợ kiểm tra trạng thái thiết bị công nghiệp.

3. Tầm nhìn nhiệt ô tô. Nó phục vụ cho các hệ thống hỗ trợ lái xe nhìn đêm bằng tia hồng ngoại hậu mãi. Phản ứng quang phổ 8‑12μm giúp hệ thống xe phát hiện chướng ngại vật trên đường và mục tiêu sống trong điều kiện lái xe vào ban đêm hoặc tầm nhìn kém.

4. Hệ thống không người lái. Nó hoạt động như tải trọng nhiệt được trang bị trên các máy bay không người lái nhỏ và phương tiện mặt đất không người lái. Nó cung cấp dữ liệu hình ảnh nhiệt cho các nhiệm vụ tìm kiếm cứu nạn, tuần tra hiện trường và nhận biết tình hình.

5. Phòng cháy và giám sát rừng. Ống kính LWIR xác định sớm các nguồn nhiệt tiềm ẩn bên trong khu vực rừng. Nó hỗ trợ cảnh báo sớm về nguy cơ cháy rừng trước khi ngọn lửa bùng phát.

6. Kiểm toán năng lượng tòa nhà. Nó tiến hành kiểm tra nhiệt cho các cấu trúc tòa nhà. Người dùng có thể xác định vị trí tổn thất nhiệt, điểm rò rỉ không khí và các khuyết tật cách nhiệt thông qua hình ảnh nhiệt để hướng dẫn cải tạo tiết kiệm năng lượng cho tòa nhà.

7. Giám sát hàng hải. Nó thực hiện phát hiện mục tiêu hàng hải cả ngày lẫn đêm trong điều kiện hàng hải có sương mù. Nó cung cấp đầu ra hình ảnh nhiệt ổn định cho các nhiệm vụ giám sát ngoài khơi.
