Ống kính góc rộng 2,6mm

1. Mô tả tóm tắt sản phẩm

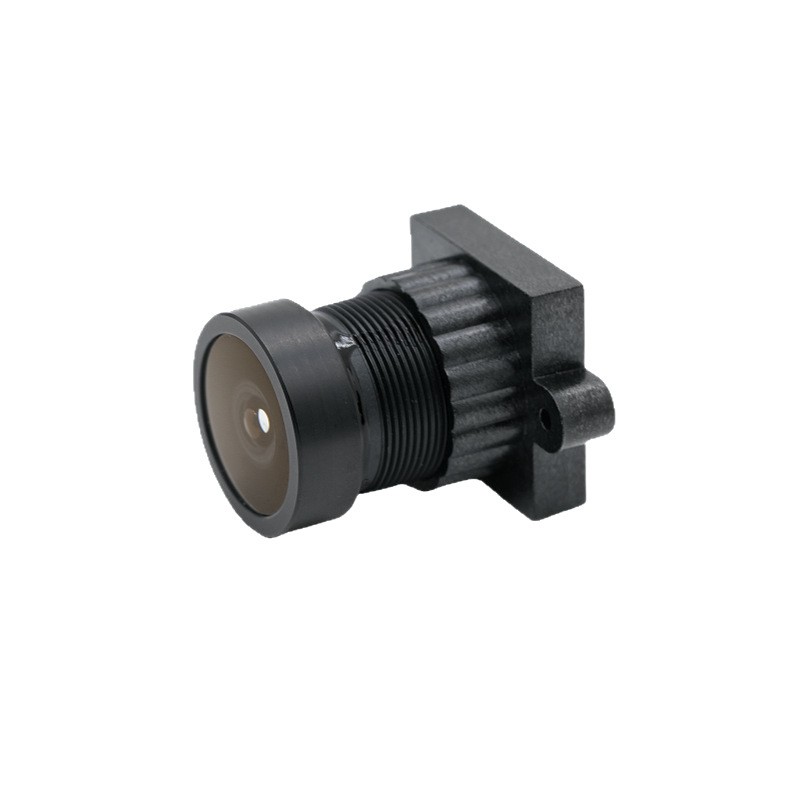

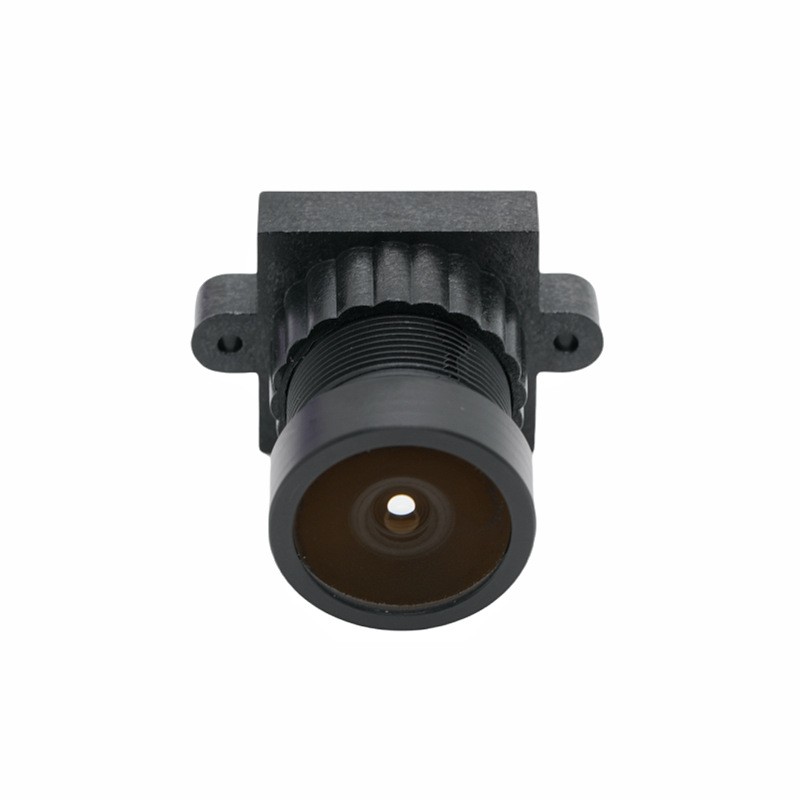

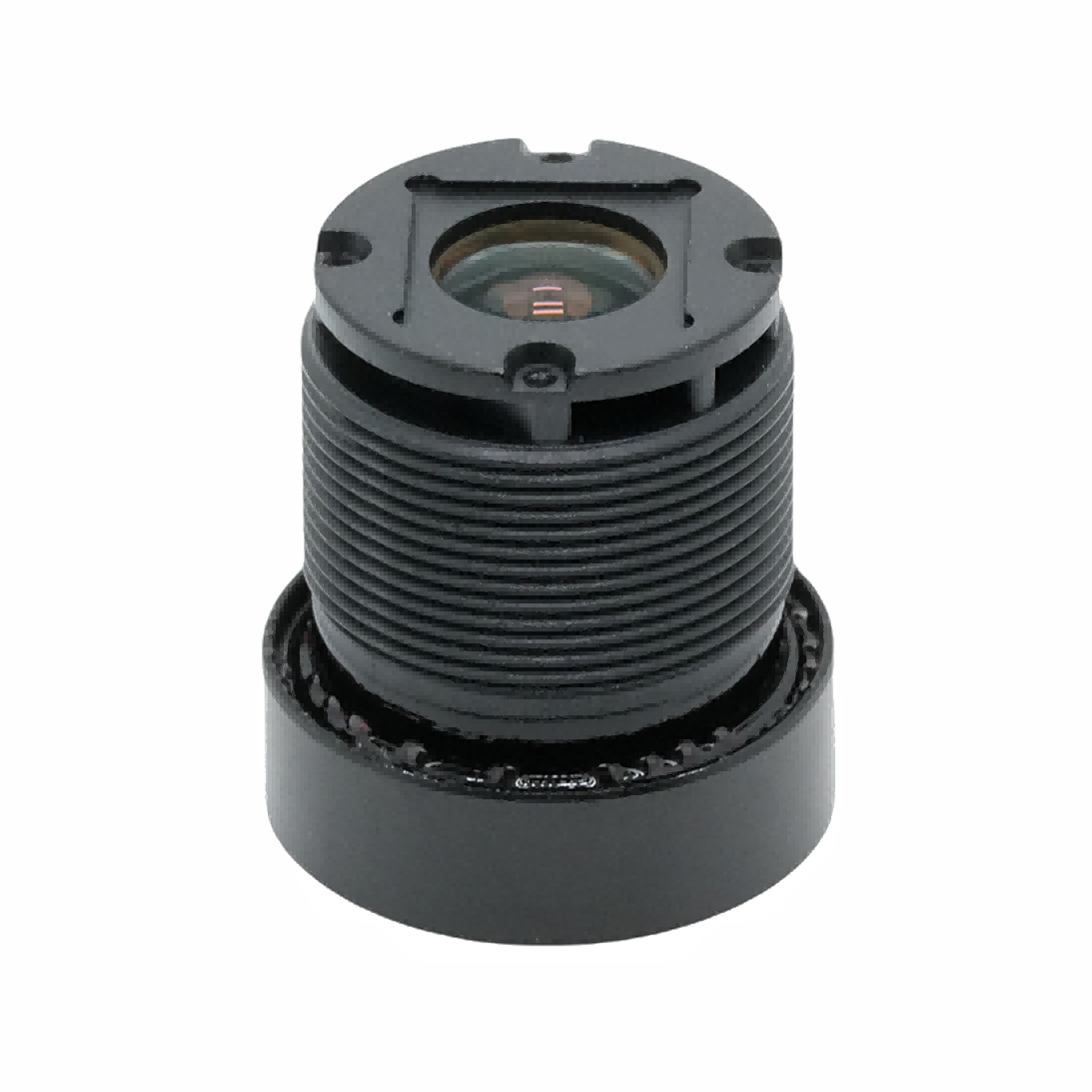

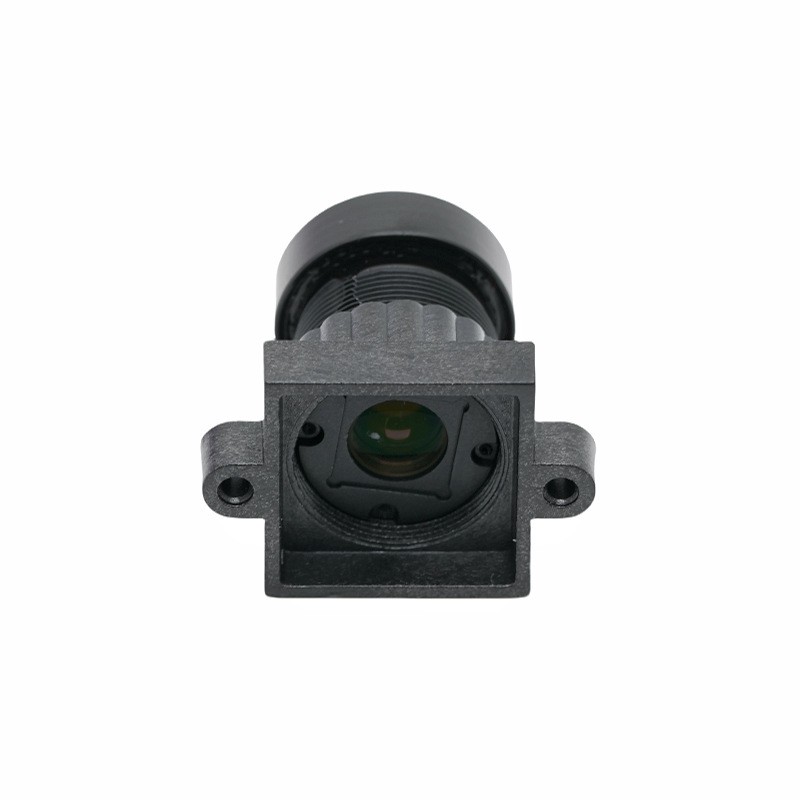

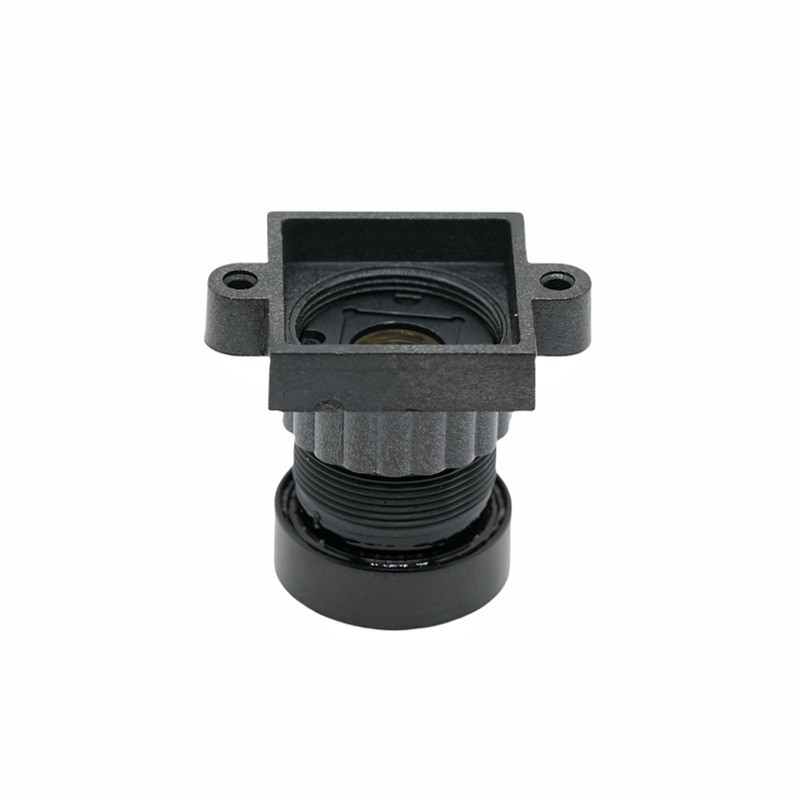

Ống kính bo mạch M12 PL-WA2.6-14 này là ống kính góc siêu rộng hiệu suất cao được thiết kế bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng Hảicho hệ thống giám sát nhỏ gọn và hình ảnh nhúng. Được thiết kế như một giải pháp ống kính toàn cảnh tiết kiệm chi phí, ống kính cố định F2.0 này mang lại trường nhìn chéo rộng 170° để loại bỏ các vùng mù nhằm đảm bảo an ninh gia đình và giám sát phương tiện. Được tối ưu hóa dành riêng cho cảm biến hình ảnh 1/2,9", ống kính quang học CCTV duy trì độ sáng cạnh cân bằng với độ chiếu sáng tương đối 68,0% và góc tia chính được kiểm soát dưới 21,5°, hoàn toàn phù hợp với các cảm biến CMOS chính thống. Thiết kế TTL 20,0mm nhỏ gọn cho phép tích hợp dễ dàng bên trong vỏ máy ảnh thu nhỏ. CÔNG TY TNHH Công nghệ Quang học ShangHai SLIK kiểm soát nghiêm ngặt dung sai sản xuất để đảm bảo chất lượng quang học ổn định của ống kính góc siêu rộng này cho sản xuất hàng loạt. Nó đóng vai trò như một ống kính bảng mắt cá lý tưởng cho máy ảnh thông minh, thông minh chuông cửa, tầm nhìn trong xe và thiết bị giám sát toàn cảnh mini.

2. Mô tả chi tiết sản phẩm

2.1 Thông số cốt lõi

Tiêu cự 2,6mm với dung sai ±5%, kết hợp với khẩu độ lớn F2.0, thấu kính bo mạch M12 đảm bảo lượng ánh sáng thu vào tuyệt vời cho môi trường giám sát ánh sáng yếu.

Trường nhìn chéo 170°, ngang 130° và dọc 65°; Vòng tròn hình ảnh tối đa Φ6,7mm bao phủ hoàn toàn cảm biến 1/2.9” mà không có họa tiết.

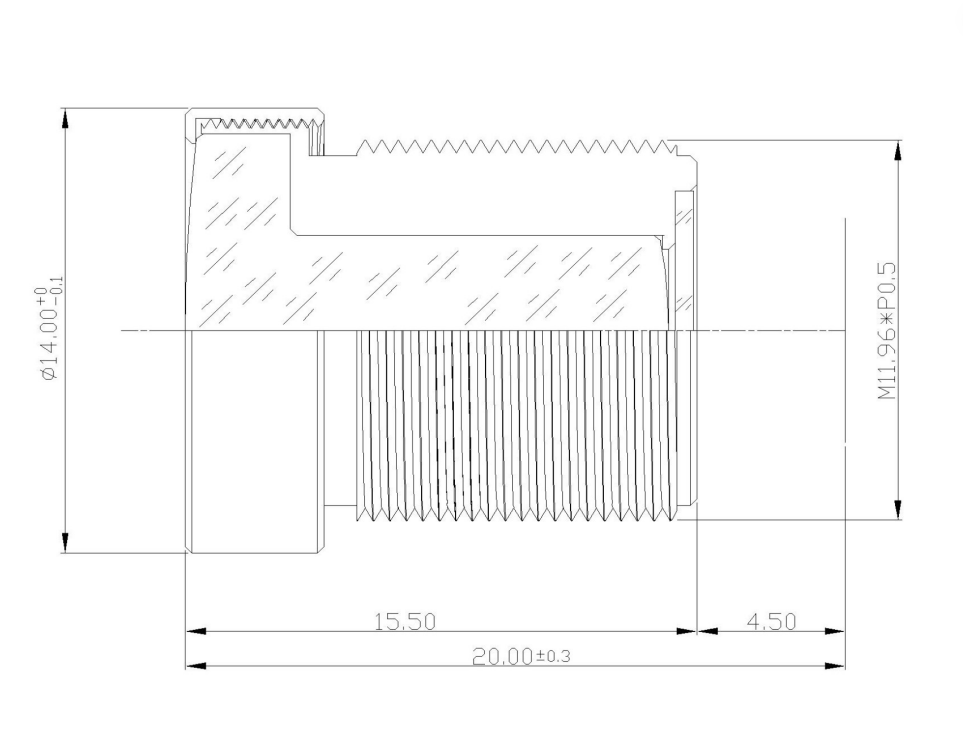

TTL 20,0±0,2mm và tiêu cự mặt sau cơ học 4,45±0,2mm, hỗ trợ lắp ráp đơn giản thành các mô-đun máy ảnh nhỏ gọn.

Độ méo TV -20,0% là mức điển hình cho ống kính góc cực rộng, tạo điều kiện cho tầm nhìn toàn cảnh trong khi vẫn tương thích với các thuật toán chỉnh sửa méo phổ biến.

Độ chiếu sáng tương đối 68,0% và CRA＜21,5° giảm hiệu quả các góc tối và bóng màu trên cảm biến CMOS, một ưu điểm chính của ống kính quang học CCTV này.

Giá đỡ ren M12 tiêu chuẩn đảm bảo khả năng thay thế lẫn nhau với các mô-đun máy ảnh chính thống.

2.2 Ưu điểm về hiệu suất

1. Tầm nhìn toàn cảnh cực rộng:Là ống kính bảng mắt cá hiệu suất cao, FOV chéo 170° giảm thiểu các vùng chết, cắt giảm số lượng camera cần thiết để giám sát không gian.

2. Khả năng thích ứng mạnh mẽ trong điều kiện ánh sáng yếu:Khẩu độ rộng F2.0 cải thiện khả năng thu ánh sáng, mang lại cảnh quay rõ ràng hơn trong môi trường thiếu sáng cho các ứng dụng ống kính an ninh gia đình.

3. Thiết kế quang học thân thiện với cảm biến:Góc tia chính được kiểm soát chặt chẽ và độ chiếu sáng tương đối cao giúp ổn định độ sáng hình ảnh ngoại vi và độ đồng đều màu sắc.

4. Phác thảo cơ khí nhỏ gọn:Tổng chiều dài ngắn hỗ trợ các thiết kế camera siêu mỏng được yêu cầu rộng rãi bởi ống kính camera trên xe hơi và các thiết bị gia đình thông minh.

5. Tính nhất quán trong sản xuất hàng loạt đáng tin cậy:CÔNG TY TNHH Công nghệ quang học ShangHai SLIK tiến hành kiểm tra quang học nghiêm ngặt trên từng lô hàng, đảm bảo hiệu suất ổn định cho các đơn hàng OEM dài hạn.

2.3 Trường ứng dụng

1. Giám sát an ninh ngôi nhà:Ống kính góc cực rộng này được sử dụng rộng rãi cho chuông cửa thông minh, camera mini trong nhà và camera giám sát Wi-Fi, cung cấp khả năng quan sát toàn diện các lối vào và phòng.

2. Tầm nhìn trên xe:Ống kính bảng M12 hoạt động cho camera hành trình, camera chiếu hậu và hệ thống hỗ trợ đỗ xe toàn cảnh để ghi lại các điều kiện đường xung quanh.

3. Giám sát thương mại nhỏ:Lý tưởng cho các cửa hàng bán lẻ, hành lang văn phòng và camera mini thang máy; ống kính toàn cảnh giúp giảm chi phí lắp đặt để giám sát toàn không gian.

4. Tầm nhìn công nghiệp nhúng:Thích hợp để kiểm tra thiết bị nhỏ gọn, chụp toàn cảnh mini và mô-đun thị giác máy nhỏ dựa trên cảm biến 1/2.9”.

5. Camera IoT tiêu dùng:Phù hợp với các mô-đun máy ảnh IoT thu nhỏ có giới hạn kích thước và phạm vi quan sát rộng là những yêu cầu cốt lõi của ống kính quang học CCTV chất lượng cao.
