Ống kính góc rộng 2,18mm

1. Tóm tắt sản phẩm

Ống kính mắt cá M12 hiệu suất cao này được thiết kế bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng Hảiđể cung cấp khả năng giám sát toàn cảnh liền mạch với trường nhìn góc cực rộng. Được thiết kế cho cảm biến hình ảnh 1/2,7", ống kính góc siêu rộng này sử dụng cấu trúc quang học 2G3P+IR hoàn thiện, cân bằng giữa kích thước nhỏ gọn và khả năng chụp ảnh cả ngày. Ống kính có tiêu cự hiệu dụng 2,18mm, khẩu độ cố định F2.4 và trường nhìn chéo 185°, cho phép phủ sóng diện rộng của một camera mà không cần kết hợp nhiều camera. Là một ống kính hiệu chỉnh hồng ngoại đáng tin cậy, nó duy trì chất lượng hình ảnh ổn định dưới ánh sáng nhìn thấy và ánh sáng hồng ngoại cho các tình huống giám sát cả ngày lẫn đêm. Tổng chiều dài rãnh được kiểm soát ở 14,5±0,2mm, hỗ trợ tích hợp mô-đun máy ảnh thu nhỏ. Hiệu chuẩn quang học nghiêm ngặt mang lại độ chiếu sáng tương đối 46,0% và CRA được kiểm soát dưới 20,43°, giúp giảm đáng kể hiện tượng mờ viền và phù hợp với các cảm biến CMOS chính thống ShangHai SLIK Optical Technology CO., LTD cung cấp các giải pháp quang học có thể tùy chỉnh và sản xuất hàng loạt ổn định cho khách hàng toàn cầu sử dụng nền tảng ống kính toàn cảnh trưởng thành này.

2. Mô tả chi tiết sản phẩm

tham số

1. Thông số kỹ thuật quang học:EFL 2,18±5%, F2,4±5%, tiêu cự mặt sau cơ học 2,7±0,2mm. Vòng tròn hình ảnh tối đa Φ6,3mm khớp chính xác với cảm biến 1/2,7” để tránh hình ảnh ngoại vi không hiệu quả.

2. Cấu trúc quang học:Thiết kế 2G3P+IR tích hợp các thành phần thủy tinh và nhựa với lớp phủ hiệu chỉnh tia hồng ngoại, giúp cân bằng chi phí, trọng lượng và hiệu suất quang học của ống kính mắt cá M12 này.

3. Trường nhìn:Tầm phủ cực rộng 185°, ngang 152°, dọc 83,6°. Nó nhận ra tầm nhìn gần như toàn cảnh xung quanh và giảm lượng camera để giám sát trên diện rộng.

4. Các chỉ số hình ảnh:Độ méo TV -32,0%, độ chiếu sáng tương đối 46,0%, CRA <20,43°. Góc tia chính được tối ưu hóa phù hợp với hầu hết các cảm biến CMOS, giảm rủi ro góc tối cho ống kính góc cực rộng.

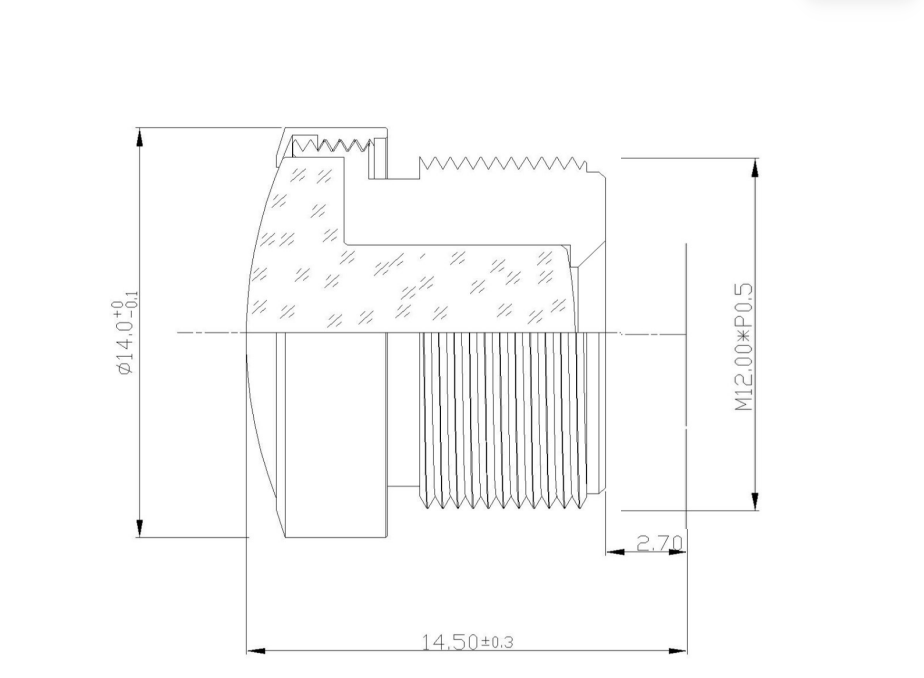

5. Thiết kế cơ khí:Ngàm M12 tiêu chuẩn và TTL nhỏ gọn 14,5mm, lắp ráp dễ dàng bên trong các máy ảnh thu nhỏ.

Ưu điểm về hiệu suất

1. Khả năng bao phủ toàn cảnh:Tầm nhìn siêu rộng 185° giúp loại bỏ các vùng mù, điểm mạnh cốt lõi của ống kính toàn cảnh này để theo dõi không gian.

2. Khả năng tương thích IR ngày đêm:Là một thấu kính hiệu chỉnh hồng ngoại, nó tránh được sự dịch chuyển tiêu cự giữa ánh sáng nhìn thấy và ánh sáng hồng ngoại, mang lại hình ảnh sắc nét cả ban ngày và trong tầm nhìn ban đêm có tia hồng ngoại.

3. Độ sáng cạnh đồng đều:Độ chiếu sáng tương đối 46,0% cải thiện độ sáng hình ảnh ngoại vi so với ống kính mắt cá thông thường, giảm các góc tối rõ ràng.

4. Thiết kế mô-đun nhỏ gọn:Giao diện TTL ngắn và M12 tiêu chuẩn hỗ trợ vỏ máy ảnh mỏng, lý tưởng cho các thiết bị thị giác nhúng nhỏ.

5. Sản xuất hàng loạt ổn định:Được sản xuất bởi ShangHai SLIK Optical Technology CO., LTD, ống kính này trải qua quá trình kiểm tra quang học nghiêm ngặt để đảm bảo hiệu suất ổn định qua các lô.

Trường ứng dụng

1. An ninh nhà ở & thương mại:Camera giám sát toàn cảnh trong nhà, camera chuông cửa, giám sát chống trộm bán lẻ sử dụng ống kính mắt cá M12 này.

2. Tầm nhìn phụ của xe:Hệ thống quan sát xung quanh ô tô, giám sát góc rộng gắn trên xe trong đó ống kính góc cực rộng bao phủ các khu vực mù xung quanh ô tô.

3. Tầm nhìn nhúng công nghiệp:Camera kiểm tra công nghiệp mini, mô-đun thị giác máy yêu cầu phạm vi phủ sóng rộng.

4. Thiết bị IoT thông minh:Camera gia đình thông minh, thiết bị hội nghị video toàn cảnh dựa trên ống kính hiệu chỉnh IR để chụp liên tục 24 giờ.

5. Giám sát công cộng:Camera an ninh toàn cảnh cỡ nhỏ dành cho thang máy, hành lang và không gian công cộng nhỏ, giúp khách hàng cắt giảm chi phí triển khai phần cứng.
