Ống kính góc rộng 2,44mm

1. Tóm tắt sản phẩm

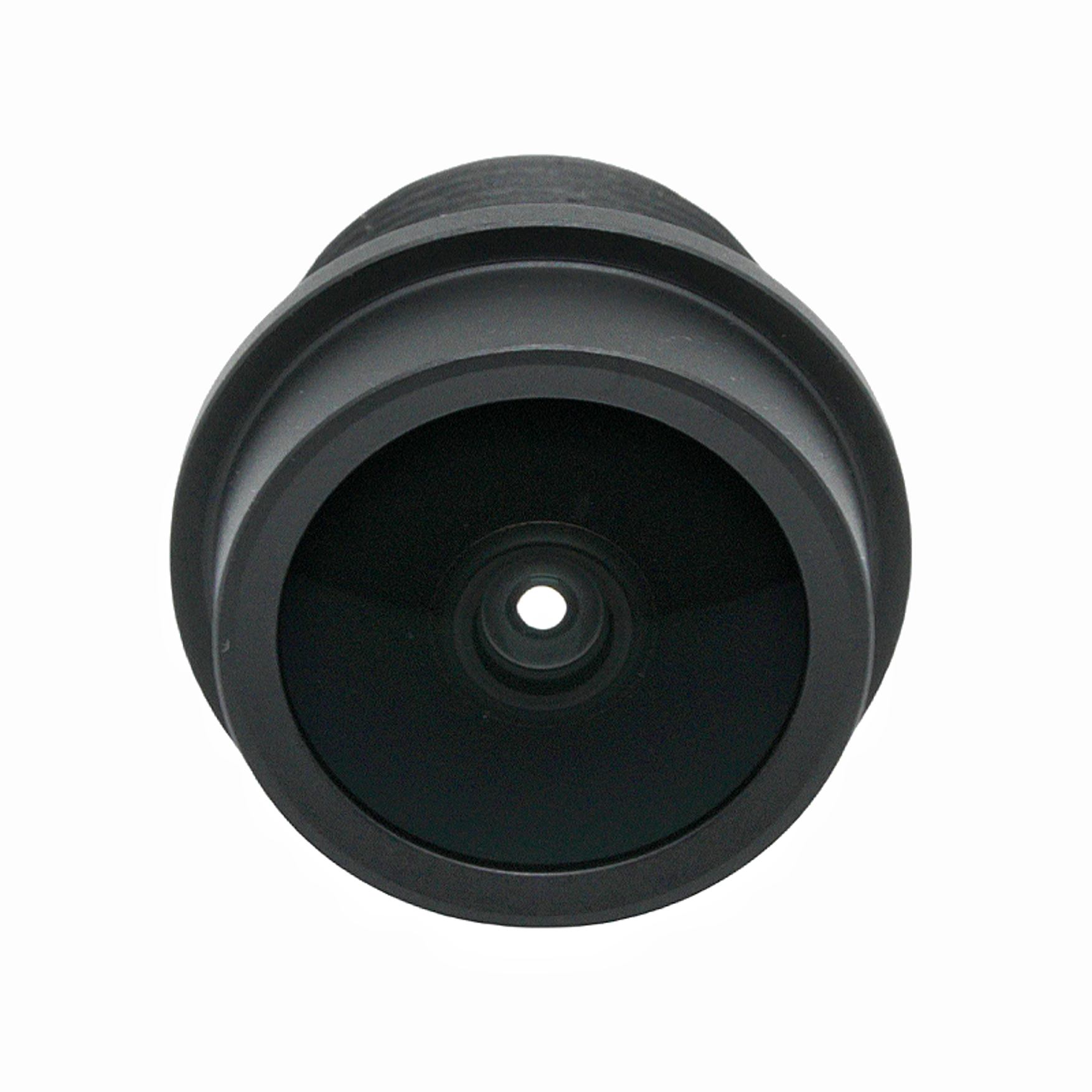

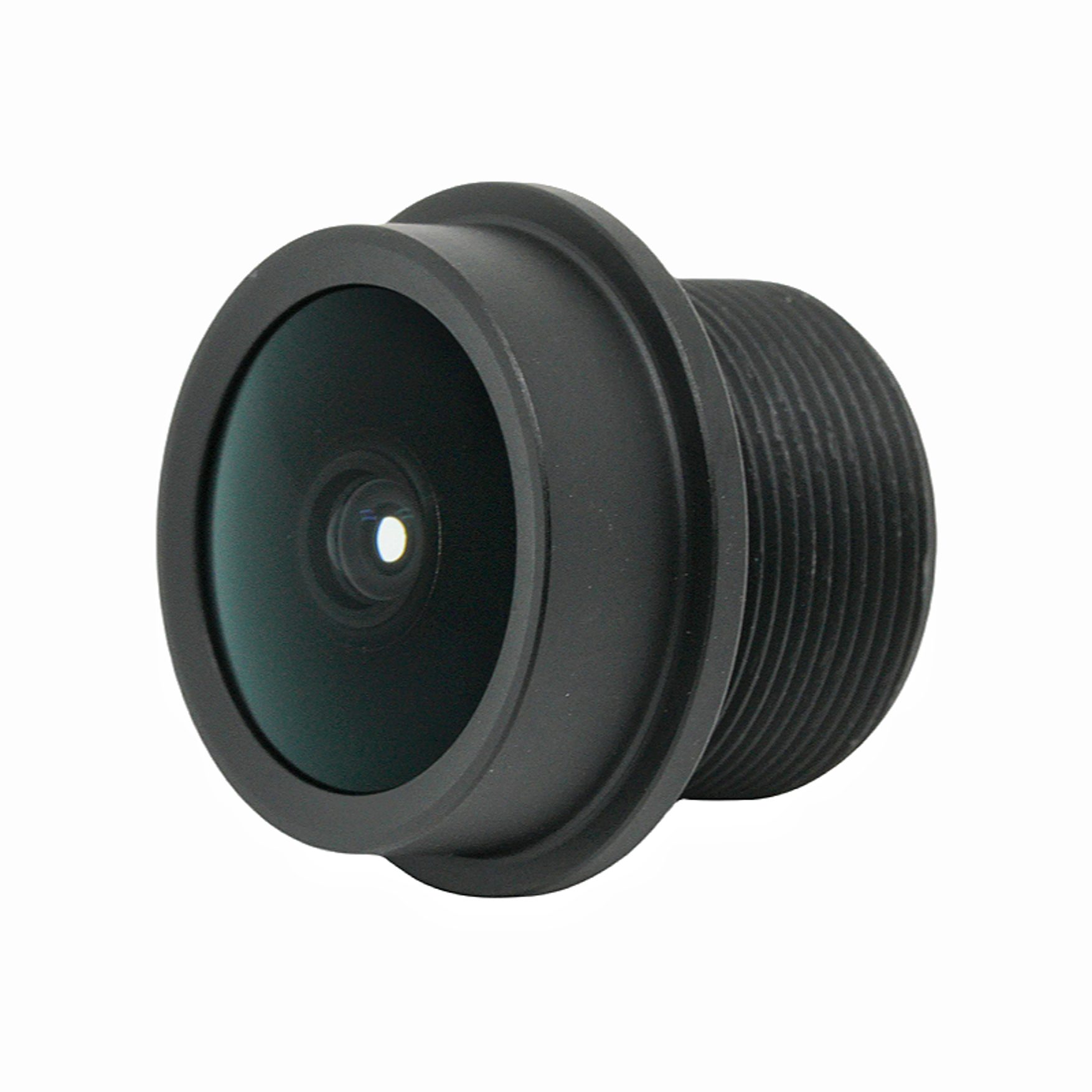

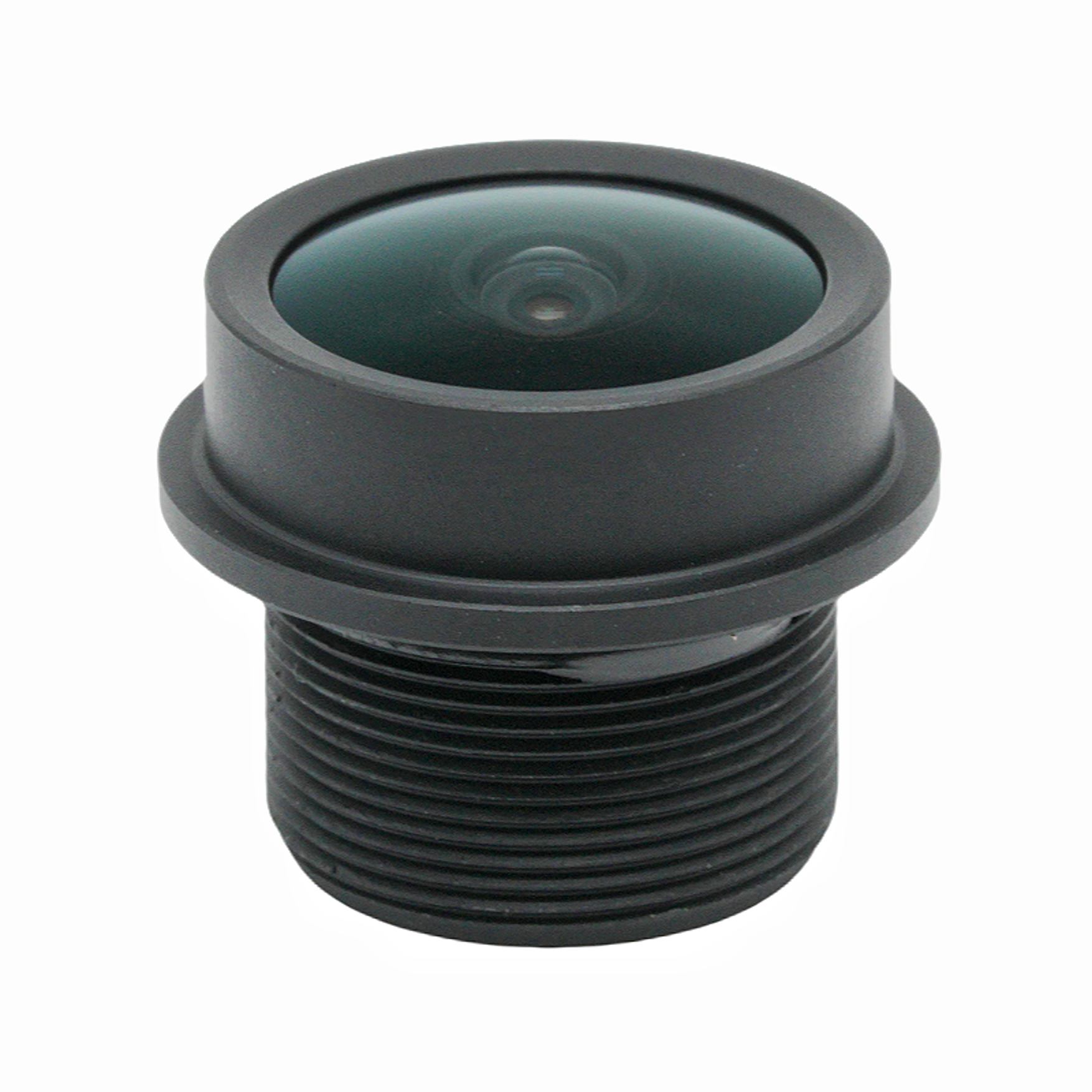

Ống kính góc siêu rộng PL-WA2.44 là ống kính bo mạch M12 cao cấp được sản xuất bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng HảiỐng kính tiêu cự cố định này sử dụng cấu trúc quang học 5G+IR chuyên nghiệp, được tối ưu hóa chính xác cho cảm biến hình ảnh 1/2,9" để mang lại khả năng chụp toàn cảnh vượt trội. Là ống kính giám sát hiệu suất cao, ống kính này có tiêu cự hiệu dụng 2,44mm và khẩu độ F2.5, đạt được trường nhìn chéo 162° siêu rộng để loại bỏ các vùng mù giám sát. Ống kính máy ảnh thu nhỏ này cân bằng độ sáng tương đối và độ méo của TV để đảm bảo hình ảnh đồng đều, rõ ràng trên toàn bộ vòng tròn hình ảnh. Công ty TNHH Công nghệ Quang học ShangHai SLIK kiểm soát chặt chẽ Dung sai quang học và độ chính xác lắp ráp cho mọi thấu kính quan sát nhúng. Thích hợp cho cả tình huống chiếu sáng bổ sung ban ngày và hồng ngoại, ống kính camera 1/2.9” đáng tin cậy này được triển khai rộng rãi trong các dự án an ninh gia đình, thiết bị thông minh và thị giác máy. Khách hàng có thể tìm nguồn giải pháp ống kính góc cực rộng ổn định, tiết kiệm chi phí trực tiếp từ nhà máy của chúng tôi.

2. Mô tả chi tiết sản phẩm

 Phân tích tham số

- Tiêu cự và khẩu độ:EFL 2,44mm (dung sai ±5%) với khẩu độ cố định F2.5. Khẩu độ vừa phải cân bằng lượng ánh sáng thu vào và độ phân giải quang học để giám sát hàng ngày.

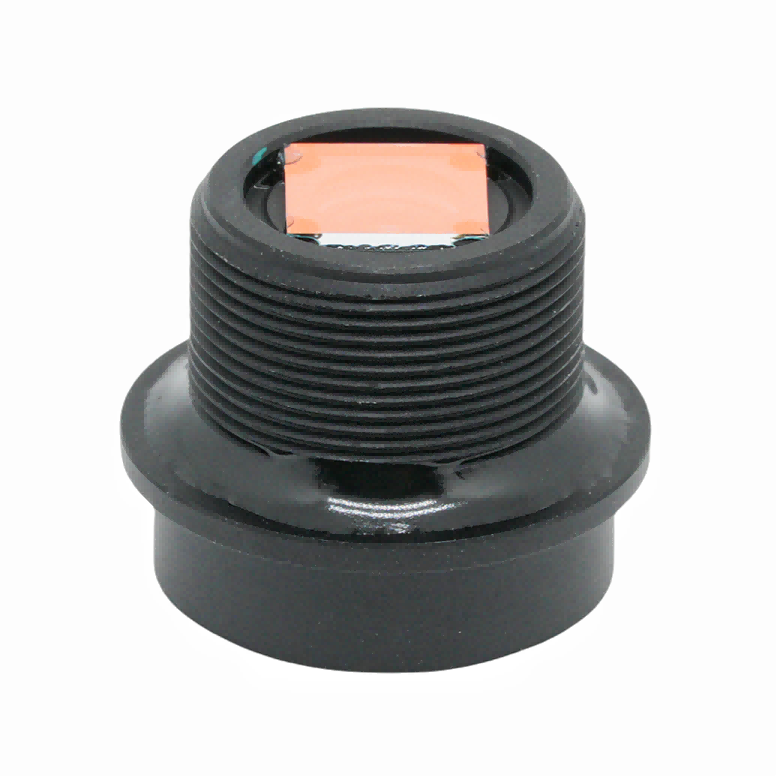

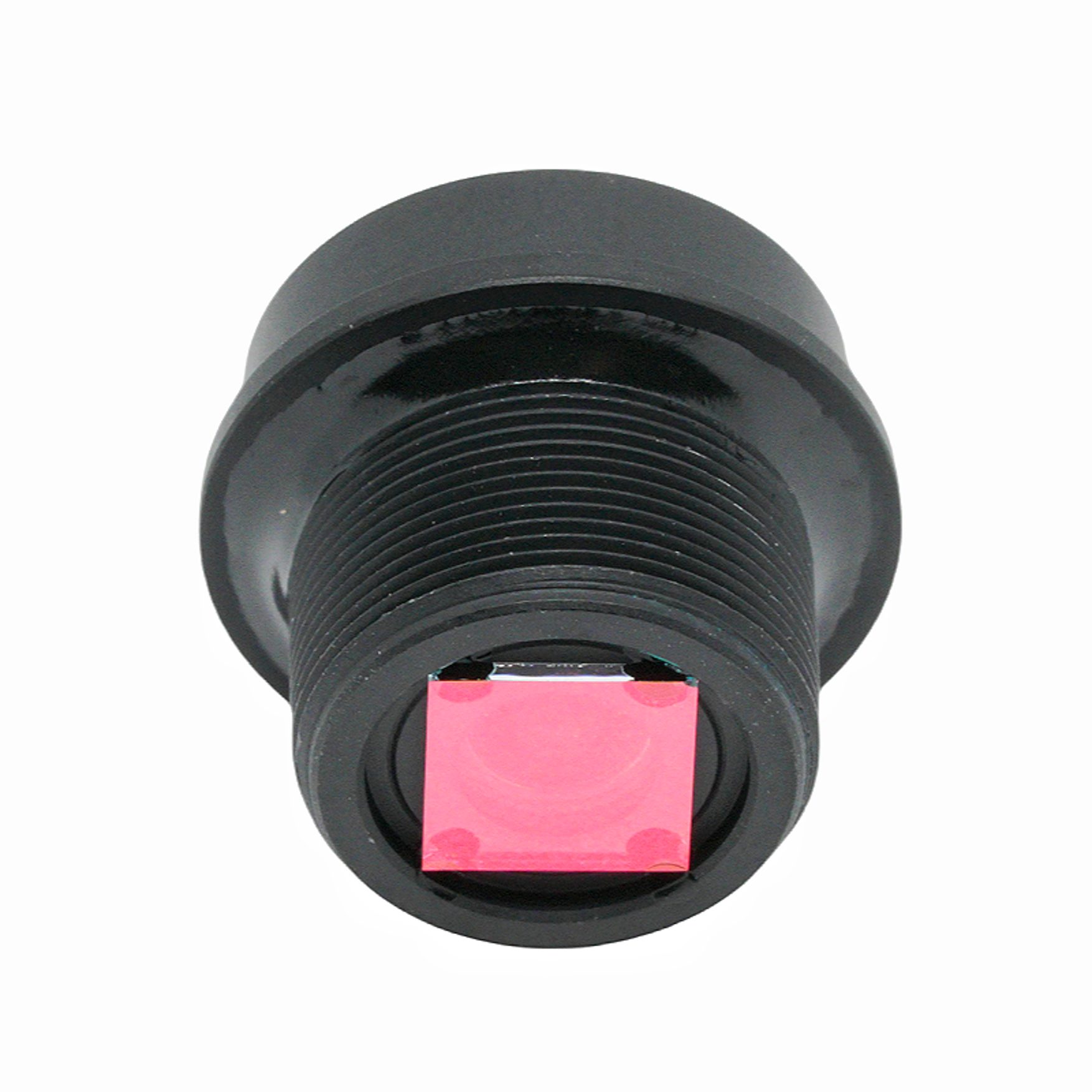

- Cấu trúc quang học:Thiết kế 5G+IR, hỗ trợ chuyển đổi ngày-đêm với bộ lọc cắt IR, tương thích với hình ảnh ánh sáng nhìn thấy và hồng ngoại.

- Kết hợp cảm biến:Được thiết kế cho cảm biến 1/2.9”, vòng tròn hình ảnh tối đa Φ6,3mm để bao phủ toàn bộ khu vực cảm biến mà không bị mờ viền.

- Trường nhìn:FOV siêu rộng theo đường chéo 162°, theo chiều ngang 118°, theo chiều dọc 89°, giúp giảm đáng kể lượng camera cần thiết để theo dõi toàn cảnh.

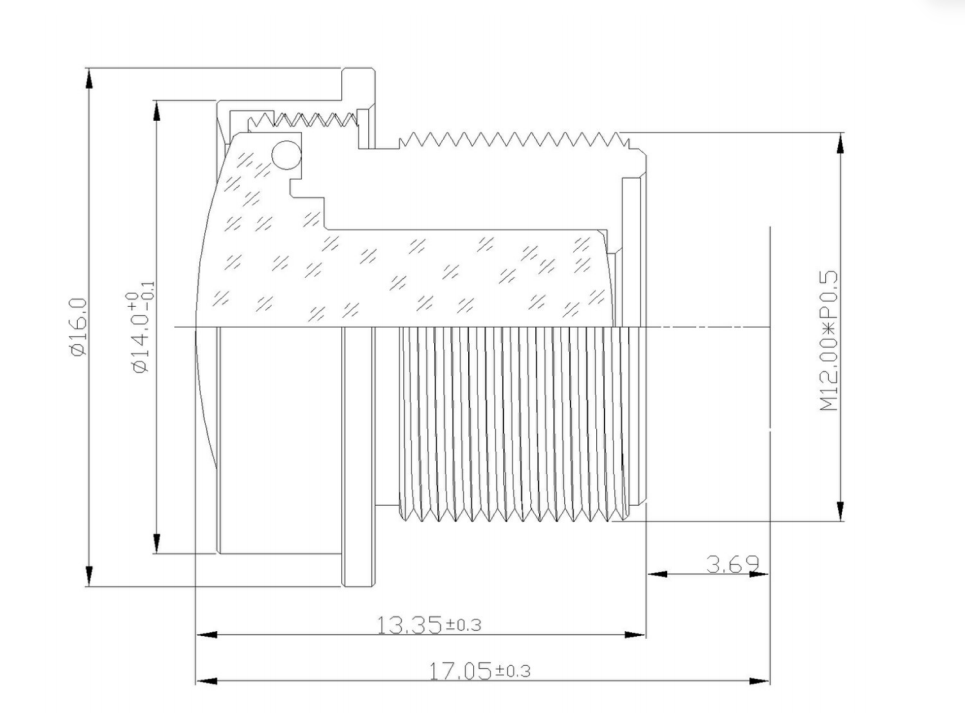

- Kích thước cơ khí:Tổng TTL 17,05±0,2mm, tiêu cự mặt sau cơ học 3,69±0,2mm, ngàm tiêu chuẩn M12 để lắp ráp nhanh trên máy ảnh.

- Chỉ thị quang học:Độ méo TV -26,6%, độ chiếu sáng tương đối 55,0%, CRA dưới 18,15°, phù hợp với yêu cầu về góc thu của cảm biến CMOS chính thống.

 Ưu điểm về hiệu suất

- Tầm nhìn toàn cảnh cực rộng:Là một ống kính góc cực rộng, FOV đường chéo 162° thực hiện giám sát diện rộng, giảm chi phí tổng thể của hệ thống một cách hiệu quả.

-Khả năng sử dụng kép ngày đêm:Cấu trúc quang học 5G+IR của thấu kính bảng M12 này điều chỉnh quang sai màu ở cả dải nhìn thấy và dải hồng ngoại, duy trì hình ảnh sắc nét dưới ánh sáng hồng ngoại.

-Kiểu dáng công nghiệp nhỏ gọn:Cấu trúc TTL ngắn phù hợp với máy ảnh nhúng thu nhỏ; Giao diện M12 tiêu chuẩn đảm bảo khả năng thay thế lẫn nhau của ống kính tiêu cự cố định này.

-Kết hợp cảm biến được tối ưu hóa:CRA được kiểm soát giúp tránh các góc tối, đảm bảo chất lượng hình ảnh ổn định cho ống kính camera 1/2.9” khi hoạt động liên tục trong thời gian dài.

- Kiểm soát sản xuất nghiêm ngặt:CÔNG TY TNHH Công nghệ quang học ShangHai SLIK tiến hành kiểm tra toàn diện từng ống kính giám sát để đảm bảo hiệu suất quang học ổn định cho các đơn đặt hàng số lượng lớn.

 Trường ứng dụng

- Giám sát nhà và thương mại:Ống kính góc cực rộng được sử dụng trong camera an ninh toàn cảnh trong nhà, thiết bị giám sát trẻ em và thiết bị giám sát cửa hàng bán lẻ.

- Tầm nhìn thông minh nhúng:Ống kính tầm nhìn nhúng này phù hợp với máy ảnh gia đình thông minh, mô-đun hình ảnh robot và thiết bị nhận dạng cạnh AI.

- Giám sát thu nhỏ công nghiệp:Thích hợp cho máy ảnh thị giác máy nhỏ gọn yêu cầu phạm vi bao phủ trường rộng, thiết bị kiểm tra và thiết bị ghi di động.

- Tầm nhìn phụ của xe:Ống kính camera thu nhỏ có thể được áp dụng trong hệ thống giám sát bên trong cabin và hệ thống quan sát phụ trợ toàn cảnh tầm ngắn.

- Thiết bị thông minh tiêu dùng:Được áp dụng rộng rãi trong nhiều máy ảnh thông minh cỡ nhỏ khác nhau cần phạm vi quan sát rộng mà không cần điều chỉnh cơ học phức tạp.
