Tại sao khả năng tương thích của hệ thống lại quan trọng hơn thông số kỹ thuật riêng lẻ

Một dự án máy ảnh có thể trông hoàn hảo trên giấy.

Cảm biến có độ phân giải cần thiết. Ống kính có tiêu cự xác định. Các ren gắn phù hợp. Ngân sách được phê duyệt.

Tuy nhiên, mẫu đầu tiên tạo ra những hình ảnh đáng thất vọng.

Các góc bị mờ. Hình ảnh tối hơn mong đợi. Tiêu điểm thay đổi khi nhiệt độ máy ảnh tăng lên. Hoặc ống kính chụp được một khu vực khác của cảnh so với dự đoán của nhóm kỹ thuật.

Những vấn đề này không nhất thiết có nghĩa là ống kính bị lỗi. Đôi khi, vấn đề là ống kính được chọn như một thành phần riêng lẻ thay vì được đánh giá như một phần của hệ thống hình ảnh hoàn chỉnh.

Đối với các nhà sản xuất máy ảnh và nhà phát triển sản phẩm, sự khác biệt này rất quan trọng. Thông số kỹ thuật của ống kính tốt không giống như một hệ thống máy ảnh phù hợp.

1. Tại sao việc phù hợp với xếp hạng Megapixel là chưa đủ

Một cách tiếp cận phổ biến để lựa chọn ống kính là khớp xếp hạng megapixel được quảng cáo của ống kính với cảm biến máy ảnh.

Đây là bộ lọc ban đầu hữu ích nhưng không đảm bảo chất lượng hình ảnh như mong đợi.

Kết quả thực tế phụ thuộc vào một số yếu tố, bao gồm kích thước pixel, độ phân giải quang học, độ tương phản, vị trí trường hình ảnh, đặc điểm cảm biến và xử lý hình ảnh.

Hãy xem xét một máy ảnh sử dụng cảm biến có độ phân giải cao. Phần trung tâm của ảnh có thể trông sắc nét, trong khi các chi tiết nhỏ ở gần các góc có vẻ mềm mại hơn. Một nhãn megapixel đơn không thể mô tả đầy đủ sự khác biệt này.

Đây là lý do tại sao các kỹ sư thường đánh giá hàm truyền điều biến (MTF), hàm này mô tả mức độ tương phản của hệ thống hình ảnh tái tạo ở các tần số không gian khác nhau.

Câu hỏi thực tế không chỉ đơn giản là liệu ống kính có hỗ trợ số megapixel cụ thể hay không. Vấn đề quan trọng đối với ứng dụng là liệu ống kính có thể cung cấp chi tiết cần thiết trên toàn bộ vùng hình ảnh hay không.

Đối với camera an ninh, hiệu suất góc có thể ảnh hưởng đến khả năng nhận dạng chi tiết trên toàn cảnh rộng. Đối với camera kiểm tra, chất lượng hình ảnh ở vùng đo cụ thể có thể quan trọng hơn.

Tiêu chí đánh giá chính xác phụ thuộc vào những gì máy ảnh thực sự phải làm.

2. Trường nhìn phụ thuộc vào nhiều hơn tiêu cự

Ống kính 2,8 mm thường được kết hợp với hình ảnh góc rộng, trong khi tiêu cự dài hơn thường thu được trường nhìn hẹp hơn trong các điều kiện tương đương.

Tuy nhiên, chỉ riêng độ dài tiêu cự không quyết định được trường nhìn cuối cùng.

Kích thước cảm biến cũng quan trọng. Sự sắp xếp vật lý của máy ảnh so với mục tiêu cũng vậy.

Hãy tưởng tượng hai mô-đun máy ảnh sử dụng ống kính có cùng tiêu cự. Nếu cảm biến của chúng có kích thước hoạt động khác nhau, chúng sẽ không nhất thiết chụp được cùng một khu vực cảnh ngang hoặc dọc.

Khoảng cách làm việc đưa ra một cân nhắc thực tế khác. Ống kính bao phủ khu vực mong muốn ở một khoảng cách có thể thu được quá nhiều hoặc quá ít khi máy ảnh được lắp đặt ở nơi khác.

Trước khi hoàn thiện ống kính, hãy xác nhận ba điều:

Kích thước hình ảnh hoạt động của cảm biến

Trường nhìn ngang và dọc cần thiết

Khoảng cách làm việc giữa máy ảnh và mục tiêu

Nếu có thể, hãy cung cấp bản phác thảo về cách lắp đặt dự định hoặc một bức ảnh hiển thị vị trí của máy ảnh.

Những chi tiết này giúp nhóm quang học đánh giá xem tiêu cự được đề xuất có phù hợp hay không thay vì chỉ dựa vào thông số kỹ thuật danh nghĩa.

3. Sự phù hợp cơ học có thể ảnh hưởng đến hiệu suất quang học

Một ống kính có thể có ren chính xác nhưng vẫn không phù hợp với một mô-đun máy ảnh cụ thể.

Khả năng tương thích cơ học không chỉ dừng lại ở việc các bộ phận có thể được bắt vít với nhau hay không.

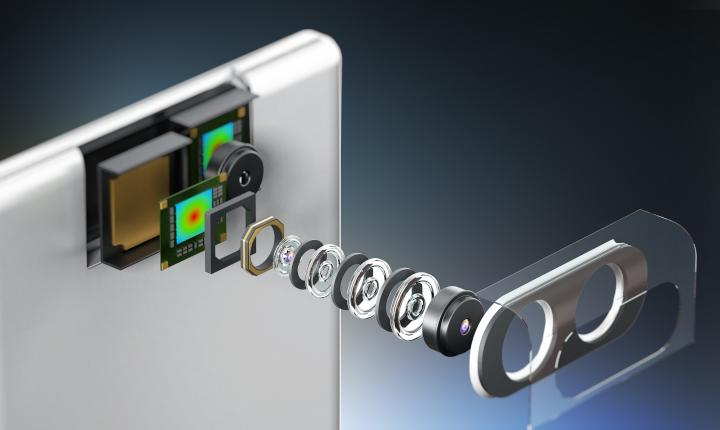

Không gian sẵn có, khoảng cách từ ống kính đến cảm biến, dung sai lắp đặt, thiết kế vỏ và phương pháp điều chỉnh tiêu cự đều có thể ảnh hưởng đến quá trình lắp ráp cuối cùng.

Ví dụ: một sản phẩm nhỏ gọn có thể áp đặt giới hạn nghiêm ngặt về tổng chiều dài bản nhạc (TTL). Một ống kính đáp ứng các yêu cầu quang học nhưng vượt quá không gian sẵn có không phải là một giải pháp thiết thực.

Tương tự, việc thay đổi vỏ hoặc cấu trúc lắp có thể làm thay đổi vị trí của ống kính so với cảm biến.

Đối với một dự án tùy chỉnh, việc chia sẻ bản vẽ cơ khí trước khi thiết kế quang học được hoàn thiện là điều đáng làm.

Các chi tiết quan trọng bao gồm loại ngàm, kích thước ống kính tối đa, vị trí cảm biến, phạm vi điều chỉnh có sẵn và mọi hạn chế do vỏ đặt ra.

Điều này đặc biệt phù hợp với camera an ninh nhỏ gọn, mô-đun hình ảnh ô tô, thiết bị thị giác nhúng và hệ thống nội soi y tế.

Các yêu cầu về quang học và cơ học trước đó được xem xét cùng nhau thì nguy cơ phát hiện sự cố tích hợp sau khi mẫu được sản xuất càng thấp.

4. Điều kiện ánh sáng có thể thay đổi lựa chọn ống kính phù hợp

Ống kính dành cho môi trường trong nhà có đủ ánh sáng có thể không phải là lựa chọn tốt nhất cho máy ảnh hoạt động ngoài trời vào ban đêm.

Điều kiện ánh sáng ảnh hưởng đến yêu cầu quang học, nhưng giải pháp không phải lúc nào cũng là chọn ống kính có khẩu độ lớn nhất.

Khẩu độ rộng hơn có thể cho phép nhiều ánh sáng hơn tới cảm biến, điều này rất hữu ích trong các ứng dụng ánh sáng yếu. Tuy nhiên, chất lượng hình ảnh cũng phụ thuộc vào các yếu tố như độ sâu trường ảnh, kiểm soát quang sai, độ nhạy cảm biến, cài đặt phơi sáng và khoảng cách làm việc dự định.

Hình ảnh hồng ngoại giới thiệu những cân nhắc bổ sung.

Ví dụ: một máy ảnh sử dụng ánh sáng hồng ngoại 850 nm hoặc 940 nm có thể yêu cầu cấu hình ống kính và bộ lọc phù hợp với phạm vi bước sóng đó. Một hệ thống được thiết kế chủ yếu cho ánh sáng khả kiến ​​không được tự động coi là mang lại hiệu suất tương đương trong điều kiện cận hồng ngoại.

Đối với camera an ninh ngày và đêm, ống kính, cách bố trí bộ lọc, cảm biến và chiến lược chiếu sáng phải được đánh giá cùng nhau.

Mục tiêu không phải là tối đa hóa một đặc tả riêng biệt. Đó là để đạt được hình ảnh cần thiết trong điều kiện hoạt động thực tế.

5. Ổn định nhiệt độ là yêu cầu ở cấp độ hệ thống

Nhiệt độ có thể ảnh hưởng đến cả thành phần quang học và cơ khí.

Những thay đổi về kích thước vật liệu và tính chất khúc xạ có thể làm dịch chuyển vị trí tiêu cự hoặc thay đổi chất lượng hình ảnh khi môi trường thay đổi. Mức độ của những hiệu ứng này phụ thuộc vào thiết kế quang học, vật liệu, kết cấu cơ khí và phạm vi nhiệt độ vận hành.

Do đó, một thấu kính hoạt động tốt trong thời gian thử nghiệm ngắn trong phòng thí nghiệm ở nhiệt độ phòng có thể cần được đánh giá bổ sung trước khi sử dụng cho sản phẩm ngoài trời hoặc ô tô.

Đối với các dự án có yêu cầu khắt khe về môi trường, hãy sớm xác định phạm vi nhiệt độ vận hành dự kiến.

Sau đó, nhóm kỹ thuật có thể xác định xem có nên cân nhắc việc thay đổi trọng tâm liên quan đến nhiệt độ, lựa chọn vật liệu, bù cơ học hoặc xác nhận bổ sung hay không.

Điều quan trọng là không nên cho rằng mọi ống kính đều cần thiết kế nhiệt. Giải pháp thích hợp tùy thuộc vào ứng dụng, sự thay đổi hiệu suất có thể chấp nhận được và các yêu cầu chung của hệ thống.

6. Khi nào bạn nên chọn ống kính tùy chỉnh?

Không phải mọi dự án máy ảnh đều cần thiết kế quang học mới.

Ống kính tiêu chuẩn có thể là sự lựa chọn kinh tế và thiết thực nhất khi nó đáp ứng được các yêu cầu về cảm biến, trường nhìn, cơ học và môi trường.

Việc phát triển tùy chỉnh trở nên đáng xem xét khi các sản phẩm hiện tại không thể đáp ứng một hoặc nhiều ràng buộc quan trọng.

Những lý do điển hình bao gồm:

Đường kính ống kính không chuẩn hoặc tổng chiều dài rãnh

Một trường nhìn cụ thể trong một phong bì cơ học bị hạn chế

Yêu cầu lọc hoặc bước sóng đặc biệt

Đòi hỏi các yêu cầu về chất lượng hình ảnh trên toàn bộ trường hình ảnh

Điều kiện môi trường dành riêng cho ứng dụng

Yêu cầu tích hợp mà ống kính tiêu chuẩn không thể đáp ứng

Ngoài ra còn có một sự xem xét thương mại.

Một thiết kế tùy chỉnh có thể liên quan đến công việc kỹ thuật, dụng cụ, thử nghiệm và trình độ bổ sung. Do đó, sự phù hợp của nó phụ thuộc vào khối lượng sản xuất dự kiến, chi phí mục tiêu, tiến độ phát triển và giá trị đáp ứng các yêu cầu cụ thể.

Điểm khởi đầu tốt nhất là xác định kết quả cần thiết và so sánh các phương án khả thi—không nên cho rằng tùy chỉnh luôn tốt hơn tiêu chuẩn.

7. Đánh giá ống kính như một phần của hệ thống hình ảnh hoàn chỉnh

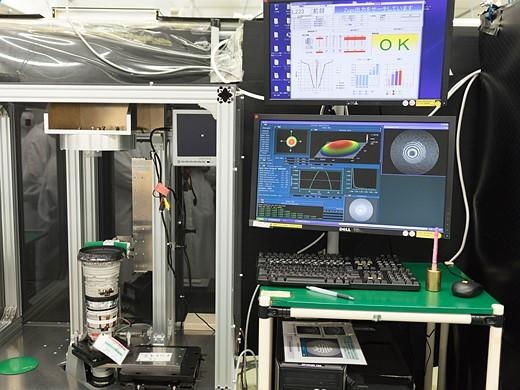

Trước khi phê duyệt ống kính để sản xuất hàng loạt, hãy xem xét hiệu suất của ống kính đó trong cấu hình máy ảnh dự định.

Một quy trình đánh giá hữu ích bao gồm:

Đầu tiên, xác nhận tính tương thích.

Kiểm tra cảm biến, trường nhìn, giá đỡ, kích thước cơ học và các yêu cầu về quang phổ.

Thứ hai, kiểm tra mẫu đại diện.

Đánh giá hình ảnh ở khoảng cách làm việc dự kiến, khẩu độ, độ sáng và các vị trí trường liên quan.

Thứ ba, xác minh các tiêu chí hiệu suất quan trọng.

Những điều này có thể bao gồm chi tiết hình ảnh, độ méo, độ sáng góc, độ ổn định tiêu cự hoặc các yêu cầu dành riêng cho ứng dụng khác.

Cuối cùng, thiết lập các tiêu chí chấp nhận sản xuất.

Sau khi mẫu được phê duyệt, hãy ghi lại các thông số kỹ thuật và điều kiện thử nghiệm liên quan để các lô sản xuất trong tương lai có thể được đánh giá một cách nhất quán.

Quá trình chính xác sẽ thay đổi tùy theo ứng dụng. Ống kính giám sát nhỏ gọn và ống kính chụp ảnh y tế chuyên dụng không nhất thiết phải có quy trình kiểm định giống nhau.

Điều quan trọng là tiêu chí chấp nhận phản ánh cách sử dụng máy ảnh trên thực tế.

Xây dựng một chiếc máy ảnh tốt hơn bắt đầu bằng việc tích hợp quang học tốt hơn

Tại Boshi Optics, một phần của Shanghai Silk Optical Technology Co., Ltd., chúng tôi làm việc về thiết kế, phát triển và sản xuất ống kính quang học cho các ứng dụng bao gồm an ninh, chụp ảnh ô tô, máy bay không người lái, máy nội soi y tế và các hệ thống hình ảnh khác.

Đối với các dự án có yêu cầu cụ thể, các cuộc thảo luận hiệu quả nhất sẽ bắt đầu bằng ứng dụng hoàn chỉnh: cảm biến, trường nhìn mục tiêu, khoảng cách làm việc, không gian cơ học sẵn có, điều kiện ánh sáng, môi trường vận hành và khối lượng sản xuất dự kiến.

Những chi tiết này giúp xác định xem ống kính hiện tại có phù hợp hay không hoặc liệu một giải pháp tùy chỉnh có xứng đáng được đánh giá thêm hay không.

Nếu bạn đang phát triển một máy ảnh mới hoặc gặp vấn đề về chất lượng hình ảnh với mô-đun hiện có, hãy chia sẻ chi tiết ứng dụng của bạn với Boshi Optics.

Nhóm của chúng tôi có thể xem xét các yêu cầu hiện có và thảo luận về các tùy chọn ống kính tiềm năng, khả năng tùy chỉnh và các bước tiếp theo để đánh giá mẫu.

Một dự án ống kính thành công không bắt đầu với bảng thông số kỹ thuật dài nhất. Nó bắt đầu với việc hiểu những gì máy ảnh cần đạt được.
