Cách chỉ định ống kính chụp ảnh nhiệt: 7 thông số người mua nên xác nhận

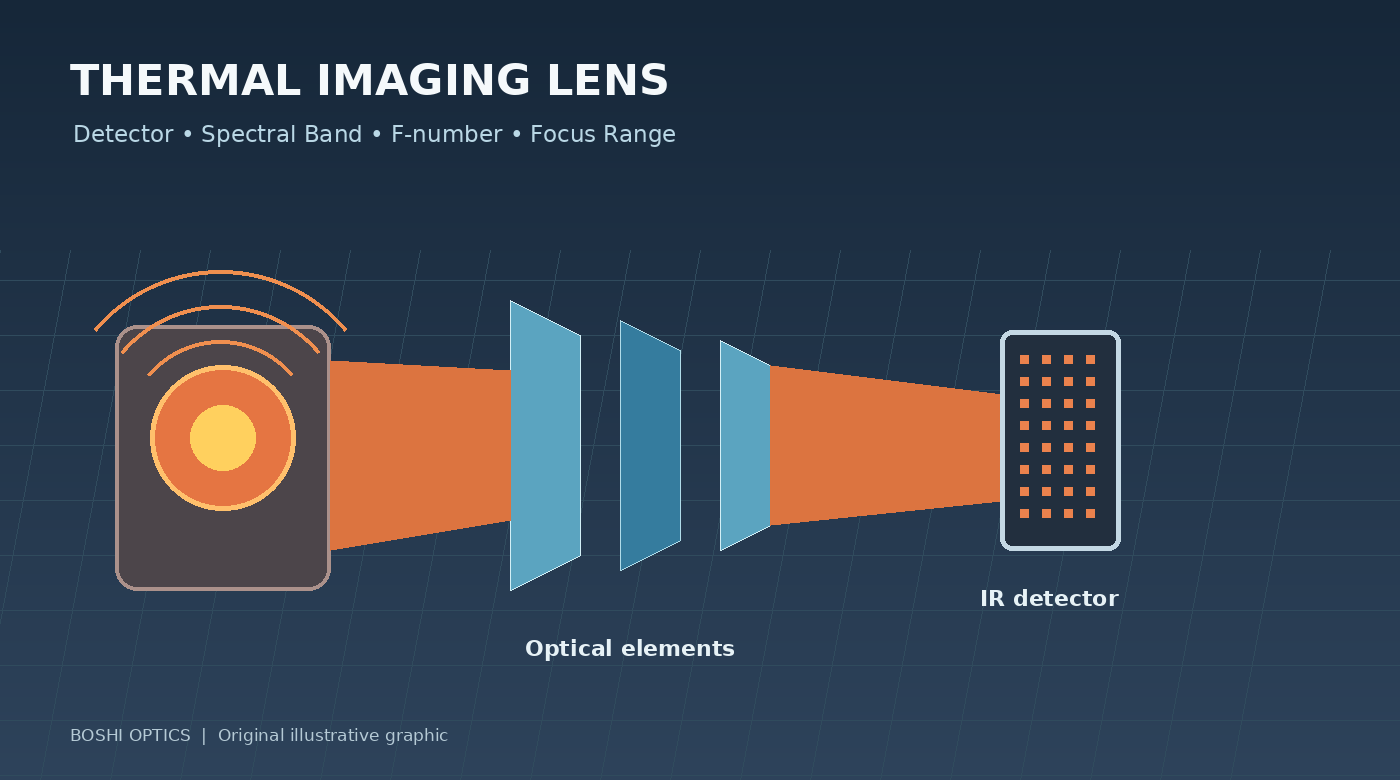

Camera nhiệt không tạo ra hình ảnh giống như camera ánh sáng nhìn thấy thông thường. Nó phát hiện bức xạ hồng ngoại trong dải quang phổ xác định và chuyển đổi tín hiệu nhận được thành hình ảnh nhiệt. Thấu kính phải được thiết kế cho phạm vi bước sóng đó và phù hợp với máy dò cũng như ứng dụng dự kiến.
Đối với người mua, thách thức là thông số kỹ thuật của ống kính nhiệt có thể chứa một số thông số trông quen thuộc—tiêu cự, số F, trường nhìn và phạm vi lấy nét—cùng với các yêu cầu dành riêng cho hình ảnh hồng ngoại. Chỉ chọn ống kính theo tiêu cự có thể dẫn đến việc lắp ráp không mang lại phạm vi bao phủ, độ nhạy hoặc độ vừa khít cơ học như mong đợi.
Hướng dẫn này nêu ra bảy thông số đáng để xác nhận khi tìm nguồn cung ứngống kính chụp ảnh nhiệtđể bảo mật, giám sát, kiểm tra công nghiệp hoặc các ứng dụng hồng ngoại khác.
1. Xác nhận định dạng máy dò và độ cao pixel
Bắt đầu với mô hình máy dò bất cứ khi nào có thể. Ở mức tối thiểu, hãy xác định độ phân giải của máy dò, vùng hoạt động và độ phân giải pixel. Các cấu hình máy dò nhiệt thông thường bao gồm số lượng điểm ảnh và độ cao điểm ảnh khác nhau, đồng thời ống kính phải cung cấp vòng tròn hình ảnh và hiệu suất quang học phù hợp với máy dò.
Cao độ pixel là khoảng cách giữa các pixel dò tìm liền kề. Nó liên quan đến chi tiết không gian mà hệ thống có thể lấy mẫu, nhưng nó không xác định độc lập độ phân giải hình ảnh cuối cùng. Hiệu suất quang học, lấy nét, xử lý tín hiệu, điều kiện khí quyển và độ tương phản mục tiêu cũng rất quan trọng.
Ống kính được thiết kế cho một định dạng máy dò có thể không bao phủ vùng hoạt động lớn hơn. Ngược lại, một ống kính có thể che phủ bộ dò nhưng không mang lại chất lượng hình ảnh cần thiết ở các cạnh.
Khi yêu cầu báo giá, hãy cung cấp mẫu máy dò chính xác hoặc bảng dữ liệu của nó. Điều này cho phép nhà cung cấp quang học đánh giá khả năng tương thích thay vì chỉ dựa vào mô tả chẳng hạn như “máy ảnh nhiệt 640 × 512”.
2. Xác định dải quang phổ và vật liệu quang học
Ống kính chụp ảnh nhiệt phải truyền bức xạ hồng ngoại liên quan đến máy dò và ứng dụng. Dải hồng ngoại sóng dài (LWIR) thường được kết hợp với các hệ thống chụp ảnh nhiệt, nhưng dải phổ yêu cầu phải được xác nhận từ máy dò và thông số kỹ thuật của hệ thống thay vì giả định.
Vật liệu quang học thích hợp cho máy ảnh ánh sáng nhìn thấy không tự động phù hợp với mọi bước sóng hồng ngoại. Việc truyền tải vật liệu, lớp phủ, bảo vệ bề mặt và các yêu cầu về môi trường phải được xem xét đối với dải quang phổ dự kiến.
Làm rõ phạm vi bước sóng cần thiết và liệu thấu kính có phải bao gồm lớp phủ chống phản chiếu hoặc thành phần bảo vệ phía trước hay không. Nếu máy ảnh hoạt động ngoài trời, hãy hỏi xem bề mặt quang học tiếp xúc được bảo vệ như thế nào và áp dụng những hạn chế vệ sinh hoặc xử lý nào.
Đừng cho rằng “ống kính hồng ngoại” mô tả một loại sản phẩm có thể hoán đổi cho nhau. Hình ảnh hồng ngoại gần và hình ảnh nhiệt sóng dài có các yêu cầu quang học khác nhau. Dải chính xác là một trong những chi tiết đầu tiên mà nhà cung cấp nên xác nhận.
3. Chọn tiêu cự dựa trên khoảng cách và phạm vi mục tiêu
Độ dài tiêu cự và kích thước máy dò cùng nhau xác định trường nhìn góc. Về mặt thực tế, sự lựa chọn phụ thuộc vào bao nhiêu khung cảnh mà máy ảnh phải bao quát và mục tiêu sẽ ở xa bao nhiêu.
Tiêu cự ngắn hơn thường cung cấp trường nhìn rộng hơn trên cùng một máy dò, điều này có thể hữu ích cho việc giám sát khu vực. Tiêu cự dài hơn sẽ thu hẹp tầm nhìn và có thể đặt nhiều pixel hơn trên một mục tiêu ở xa, miễn là hệ thống quang học và điều kiện khí quyển hỗ trợ chi tiết cần thiết.
Trước khi chọn tiêu cự, hãy xác định khoảng cách mục tiêu, kích thước mục tiêu, phạm vi bao phủ theo chiều ngang và chiều dọc cần thiết và liệu máy ảnh có phải quan sát cả vật thể ở gần và ở xa hay không. Một sơ đồ cảnh đơn giản thường hữu ích.
Nếu hệ thống phải phát hiện một vật thể nhỏ ở một khoảng cách đã biết, câu hỏi không chỉ là liệu mục tiêu có xuất hiện trong ảnh hay không. Đó là liệu mục tiêu có chiếm đủ số pixel của máy dò, với độ tương phản đủ cho nhiệm vụ phát hiện hoặc đo lường dự định hay không. Điều này có thể yêu cầu đánh giá ở cấp độ hệ thống thay vì chỉ tính toán độ dài tiêu cự.
4. Hiểu số F và sự đánh đổi của nó
Số F mô tả tỷ lệ giữa tiêu cự và đường kính khẩu độ hiệu dụng. Trong hình ảnh nhiệt, số F thấp hơn có thể giúp hệ thống quang học thu thập nhiều bức xạ hơn, điều này có thể có giá trị khi phát hiện các mục tiêu có độ tương phản thấp hoặc làm việc với thời gian tích hợp hạn chế.
Tuy nhiên, số F thấp hơn không phải là giải pháp phổ quát. Độ phức tạp của thiết kế quang học, khả năng kiểm soát quang sai, kích thước ống kính, chi phí, dung sai lấy nét và chất lượng hình ảnh trên toàn trường cũng phải được xem xét. Máy dò, thiết bị điện tử, quy trình hiệu chuẩn và điều kiện vận hành ảnh hưởng đến hình ảnh nhiệt cuối cùng.
Khi so sánh các thấu kính đề cử, hãy xác nhận số F cùng với dải quang phổ, bộ dò, tiêu cự và trường nhìn cần thiết. Tránh so sánh số liệu khẩu độ mà không kiểm tra xem các sản phẩm có dành cho cùng yêu cầu hệ thống hay không.
Khẩu độ thích hợp là khẩu độ đáp ứng các mục tiêu về độ nhạy và chất lượng hình ảnh trong phạm vi quy mô, chi phí và hạn chế sản xuất của dự án.
5. Xác định phạm vi lấy nét và khoảng cách làm việc tối thiểu
Camera nhiệt có thể được sử dụng để giám sát từ xa, kiểm tra chặt chẽ hoặc kết hợp cả hai. Do đó, phạm vi lấy nét cần thiết phải được nêu rõ ràng.
Một số ứng dụng lấy nét ở khoảng cách gần hoặc vô cực, trong khi những ứng dụng khác cần kiểm tra thiết bị hoặc linh kiện ở khoảng cách ngắn hơn. Một ống kính được tối ưu hóa cho một phạm vi có thể không mang lại hiệu suất chấp nhận được trong phạm vi khác. Khoảng cách lấy nét tối thiểu, cơ chế lấy nét và khả năng điều chỉnh tiêu cự phải được xác nhận trước khi chọn cụm.
Nếu camera sẽ được lắp phía sau cửa sổ bảo vệ, hãy đưa cửa sổ đó vào cuộc thảo luận hệ thống. Vật liệu, độ dày và vị trí của nó có thể ảnh hưởng đến hiệu suất truyền dẫn hoặc quang học, tùy thuộc vào thiết kế và dải phổ.
Cung cấp khoảng cách mục tiêu gần nhất và xa nhất, đồng thời xác định xem tiêu điểm phải được điều chỉnh tại hiện trường hay cố định trong quá trình lắp ráp. Những chi tiết này đặc biệt quan trọng đối với thiết bị OEM nơi ống kính sẽ được tích hợp vào một vỏ kín hoặc nhỏ gọn.
6. Xác nhận trường nhìn, độ méo và tầm bao phủ hình ảnh
Một thấu kính nhiệt phải được đánh giá cho trường nhìn cần thiết và phần máy dò vẫn có thể sử dụng được. Góc danh nghĩa chỉ là một phần của bức tranh.
Độ chiếu sáng tương đối, độ biến dạng và hiệu suất quang học trên toàn trường có thể ảnh hưởng đến mức độ nhất quán của các mục tiêu xuất hiện từ trung tâm đến các cạnh. Đối với các ứng dụng liên quan đến đo lường, theo dõi hoặc phân tích tự động, hành vi biến dạng và hiệu chuẩn có thể đặc biệt quan trọng.
Nếu camera cần bao phủ một hành lang, máy móc, tủ điện hoặc khu vực ngoài trời cụ thể, hãy cung cấp kích thước cảnh và khoảng cách từ camera đến mục tiêu. Yêu cầu trường xem ngang và dọc, không chỉ giá trị đường chéo, khi ứng dụng có tỷ lệ khung hình xác định.
Đồng thời làm rõ liệu máy ảnh sẽ được sử dụng để quan sát định tính, phát hiện tự động hay đo nhiệt độ. Những nhiệm vụ này có thể đặt ra những yêu cầu khác nhau đối với hệ thống hình ảnh hoàn chỉnh. Thông số kỹ thuật của ống kính phải gắn liền với kết quả mong muốn chứ không chỉ với danh sách các số quang học.
7. Kiểm tra các yêu cầu về môi trường, cơ khí và sản xuất
Ống kính chụp ảnh nhiệt thường được sử dụng trong các môi trường đòi hỏi khắt khe, bao gồm giám sát ngoài trời, kiểm tra công nghiệp và thiết bị hoạt động trong phạm vi nhiệt độ rộng. Chỉ định nhiệt độ vận hành dự kiến, độ ẩm, độ rung, khả năng chống bụi và mọi yêu cầu về độ kín có liên quan.
Tích hợp cơ học xứng đáng được quan tâm như nhau. Xác nhận giao diện lắp, đường kính ống kính, tổng chiều dài rãnh, vị trí máy dò, không gian có sẵn và phương pháp điều chỉnh tiêu cự. Nếu thiết kế bao gồm phần tử bảo vệ phía trước hoặc cửa sổ, hãy làm rõ vai trò và các đặc tính cần thiết của nó.
Đối với các dự án OEM, hãy cung cấp số lượng nguyên mẫu dự kiến, khối lượng ước tính hàng năm, chi phí đơn vị mục tiêu và tiến độ dự án. Những thông tin đầu vào thương mại này giúp nhà cung cấp xác định liệu một ống kính tiêu chuẩn có phù hợp hay không hay cần đánh giá một thiết kế tùy chỉnh.
Cuối cùng, xác định cách đánh giá mẫu. Môi trường máy dò, thấu kính, hiệu chuẩn và thử nghiệm phải phù hợp với mục đích sử dụng. Thống nhất về khoảng cách thử nghiệm, quy trình lấy nét, điều kiện mục tiêu và tiêu chí chấp nhận trước khi phê duyệt sản xuất hàng loạt.
Kết luận: chỉ định toàn bộ hệ thống ảnh nhiệt
Việc chọn ống kính chụp ảnh nhiệt đòi hỏi nhiều hơn tiêu cự hoặc số F phù hợp. Định dạng máy dò, độ cao điểm ảnh, dải quang phổ, trường nhìn, phạm vi lấy nét, hiệu suất quang học, các hạn chế cơ học và môi trường vận hành đều ảnh hưởng đến việc ống kính có phù hợp hay không.
Bảng dữ liệu máy dò hoàn chỉnh, thông tin về khoảng cách mục tiêu, yêu cầu về hiện trường và bản vẽ cơ học cung cấp cơ sở đánh giá mạnh mẽ hơn nhiều so với yêu cầu ngắn gọn về “thấu kính nhiệt”.
Quang học Boshi, một phần củaCông ty TNHH Công nghệ Quang học Tơ lụa Thượng Hải, cung cấp các sản phẩm quang học cho các ứng dụng hình ảnh, bao gồm các tùy chọn ống kính chụp ảnh nhiệt và phát triển quang học tùy chỉnh. Nếu bạn đang tìm nguồn cung ứng ống kính cho máy ảnh nhiệt mới, hãy chia sẻ kiểu máy dò, dải quang phổ, trường nhìn cần thiết, phạm vi lấy nét và kích thước cơ học có sẵn.
Khám phá của chúng tôiSản phẩm ống kính ảnh nhiệtVàgiải pháp quang học tùy chỉnh , hoặc liên hệ với chúng tôi quaTrang web Quang học Boshi để thảo luận về ứng dụng của bạn.
