Giải thích về thử nghiệm MTF: Cách các kỹ sư đánh giá hiệu suất của ống kính

Khi chọn ống kính máy ảnh, nhiều người mua xem xét các thông số kỹ thuật như tiêu cự, khẩu độ, kích thước cảm biến và khả năng hỗ trợ megapixel.

Tuy nhiên, có một câu hỏi thường bị bỏ qua:

Làm sao các kỹ sư biết được một ống kính có thực sự tốt hay không?

Câu trả lời là thử nghiệm quang học.

Trong số tất cả các phương pháp đánh giá ống kính, thử nghiệm MTF là một trong những công cụ quan trọng nhất được các kỹ sư quang học sử dụng để đo hiệu suất thực của ống kính.

MTF giúp trả lời một câu hỏi đơn giản nhưng quan trọng:

Ống kính thực sự có thể cung cấp bao nhiêu chi tiết và độ tương phản cho cảm biến hình ảnh?

Đây là lý do tại sao các nhà sản xuất máy ảnh chuyên nghiệp, kỹ sư quang học và nhà cung cấp ống kính rất chú ý đến dữ liệu MTF.

Bởi vì một ống kính không được đánh giá dựa trên những gì được ghi trên bảng thông số kỹ thuật.

Nó được đánh giá bởi chất lượng hình ảnh mà nó tạo ra.

MTF là gì?

MTF là viết tắt của Chức năng chuyển điều chế.

Cái tên nghe có vẻ phức tạp nhưng khái niệm này lại tương đối đơn giản.

Một ống kính không chụp được hình ảnh một cách hoàn hảo. Trong quá trình chụp ảnh, một số chi tiết và độ tương phản chắc chắn sẽ bị mất đi.

MTF đo mức độ hiệu quả của ống kính chuyển độ tương phản từ thế giới thực sang cảm biến máy ảnh.

Nói một cách đơn giản:

MTF cao hơn có nghĩa là ống kính có thể tái tạo các chi tiết mịn hơn với độ tương phản tốt hơn.

Ví dụ:

Hãy tưởng tượng chụp ảnh một tòa nhà có nhiều cửa sổ nhỏ.

Một ống kính có hiệu suất quang học kém có thể chụp được hình dạng chung của tòa nhà nhưng làm mất chi tiết của từng cửa sổ.

Một ống kính có hiệu suất MTF mạnh có thể bảo tồn những cấu trúc tinh tế đó một cách rõ ràng hơn.

Khả năng tái tạo chi tiết này được các kỹ sư gọi là độ phân giải quang học.

Tại sao Megapixel không đủ

Một hiểu lầm phổ biến trong ngành công nghiệp máy ảnh là:

“Nhiều megapixel hơn luôn có nghĩa là chất lượng hình ảnh tốt hơn.”

Tuy nhiên, cảm biến chỉ là một phần của hệ thống hình ảnh.

Cảm biến 8MP không tự động tạo ra hình ảnh chất lượng 8MP.

Ống kính phải có khả năng phân giải đủ chi tiết để cảm biến sử dụng các pixel đó một cách hiệu quả.

Nếu hiệu suất của ống kính không đủ, cảm biến có thể chỉ chụp được phiên bản lớn hơn của ảnh mềm.

Đây là lý do tại sao các kỹ sư thường nói:

Cảm biến ghi lại thông tin, nhưng ống kính xác định lượng thông tin đến được cảm biến.

Thử nghiệm MTF giúp đánh giá xem ống kính có thực sự hỗ trợ khả năng phân giải của hệ thống camera hay không.

Cách các kỹ sư thực hiện kiểm tra MTF

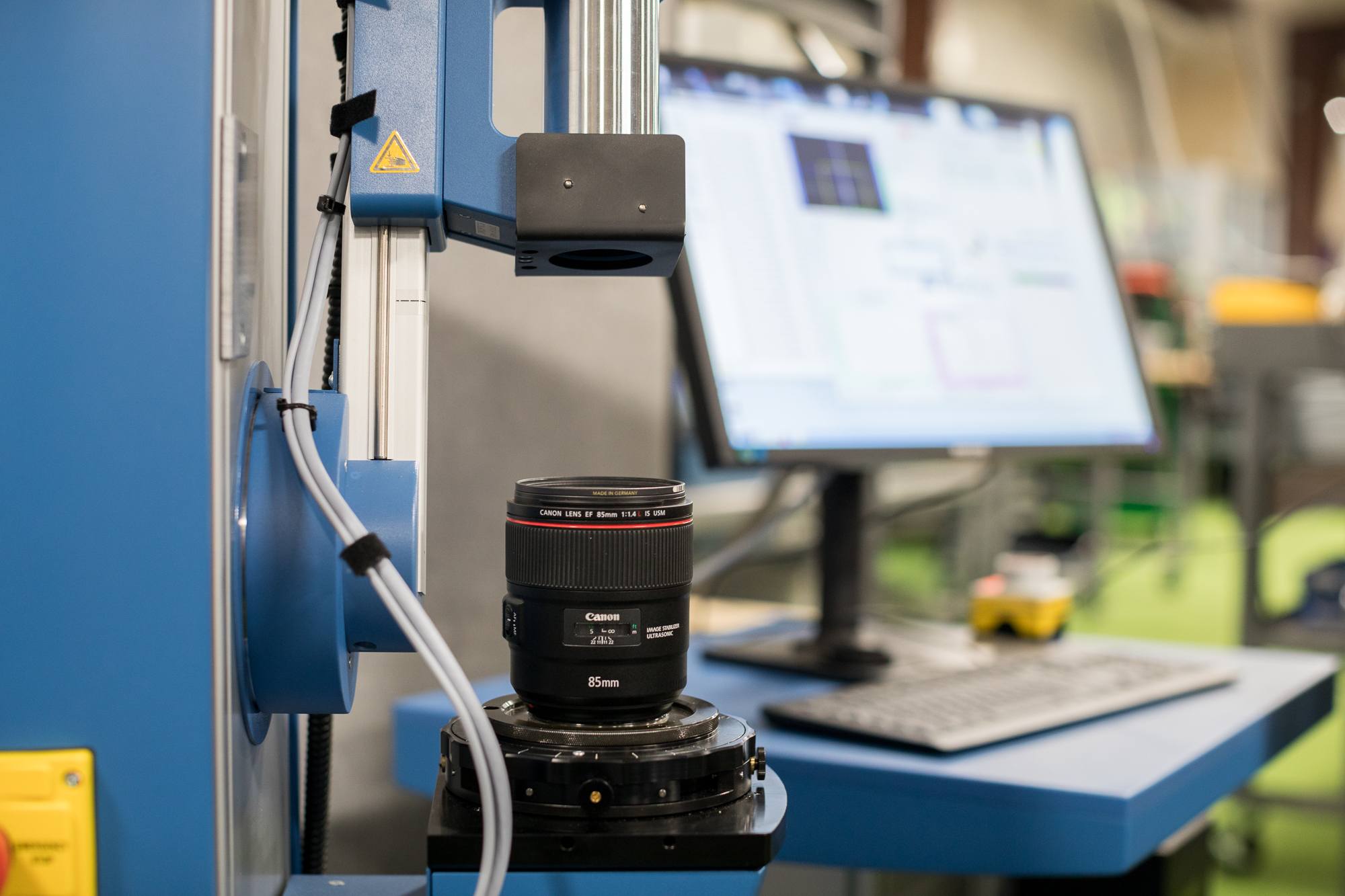

Trong quá trình thử nghiệm MTF, các kỹ sư thường sử dụng môi trường thử nghiệm được kiểm soát.

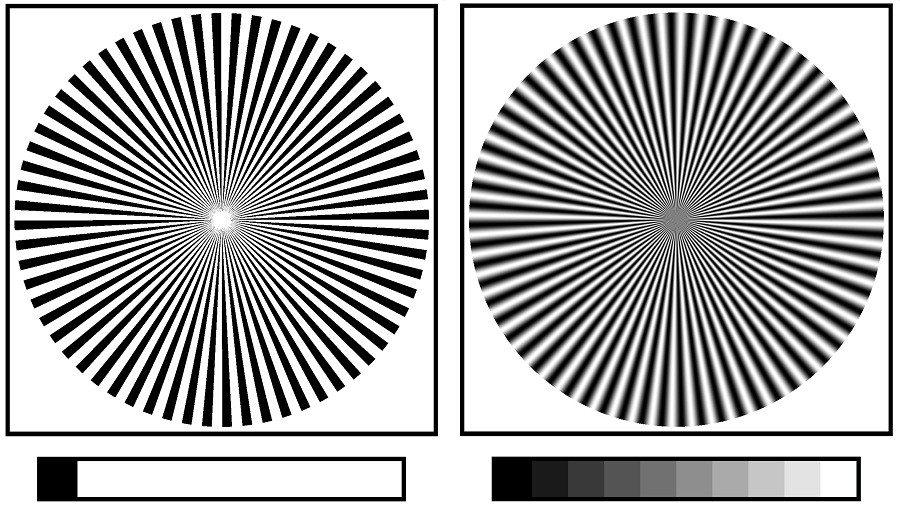

Một ống kính được gắn với một cảm biến máy ảnh hoặc hệ thống đo quang học cụ thể và được thử nghiệm bằng các mẫu được thiết kế đặc biệt.

Hệ thống phân tích xem ống kính tái tạo các mức độ chi tiết khác nhau tốt như thế nào.

Một số yếu tố được đánh giá:

1. Khả năng phân giải

Ống kính được kiểm tra để xác định xem nó có thể tái tạo các cấu trúc tinh tế tốt đến mức nào.

Điều này đặc biệt quan trọng đối với:

Camera an ninh

 Hệ thống kiểm tra công nghiệp

 Thị giác máy

Hình ảnh y tế

Máy ảnh AI

Ống kính có thể trông sắc nét ở mức cơ bản nhưng lại không thành công khi chụp các vật thể nhỏ hoặc các chi tiết ở xa.

2. Hiệu suất tương phản

Độ phân giải không chỉ là nhìn thấy các dòng.

Một ống kính tốt cũng phải duy trì độ tương phản.

Ví dụ, hai vật thể có thể có ranh giới rõ ràng trong thực tế, nhưng một thấu kính kém có thể khiến chúng có vẻ như hợp nhất vì sự khác biệt về độ tương phản bị giảm đi.

MTF đánh giá khả năng duy trì độ tương phản của ống kính ở các mức độ chi tiết khác nhau.

3. Hiệu suất trung tâm và cạnh

Một lỗi phổ biến khi đánh giá ống kính là chỉ kiểm tra khu vực trung tâm.

Tuy nhiên, các ứng dụng thực tế đòi hỏi hiệu suất trên toàn bộ hình ảnh.

Đối với camera an ninh góc rộng hoặc camera không người lái, hiệu suất biên đặc biệt quan trọng.

Ống kính có thể mang lại độ sắc nét tuyệt vời ở phần trung tâm nhưng lại giảm độ rõ nét ở gần các góc.

Kiểm tra MTF cho phép các kỹ sư đánh giá:

Độ phân giải trung tâm

Hiệu suất ở giữa sân

 Độ sắc nét của cạnh

Một ống kính được thiết kế tốt sẽ duy trì được hiệu suất cân bằng trên toàn bộ hình ảnh.

Hiểu đường cong MTF

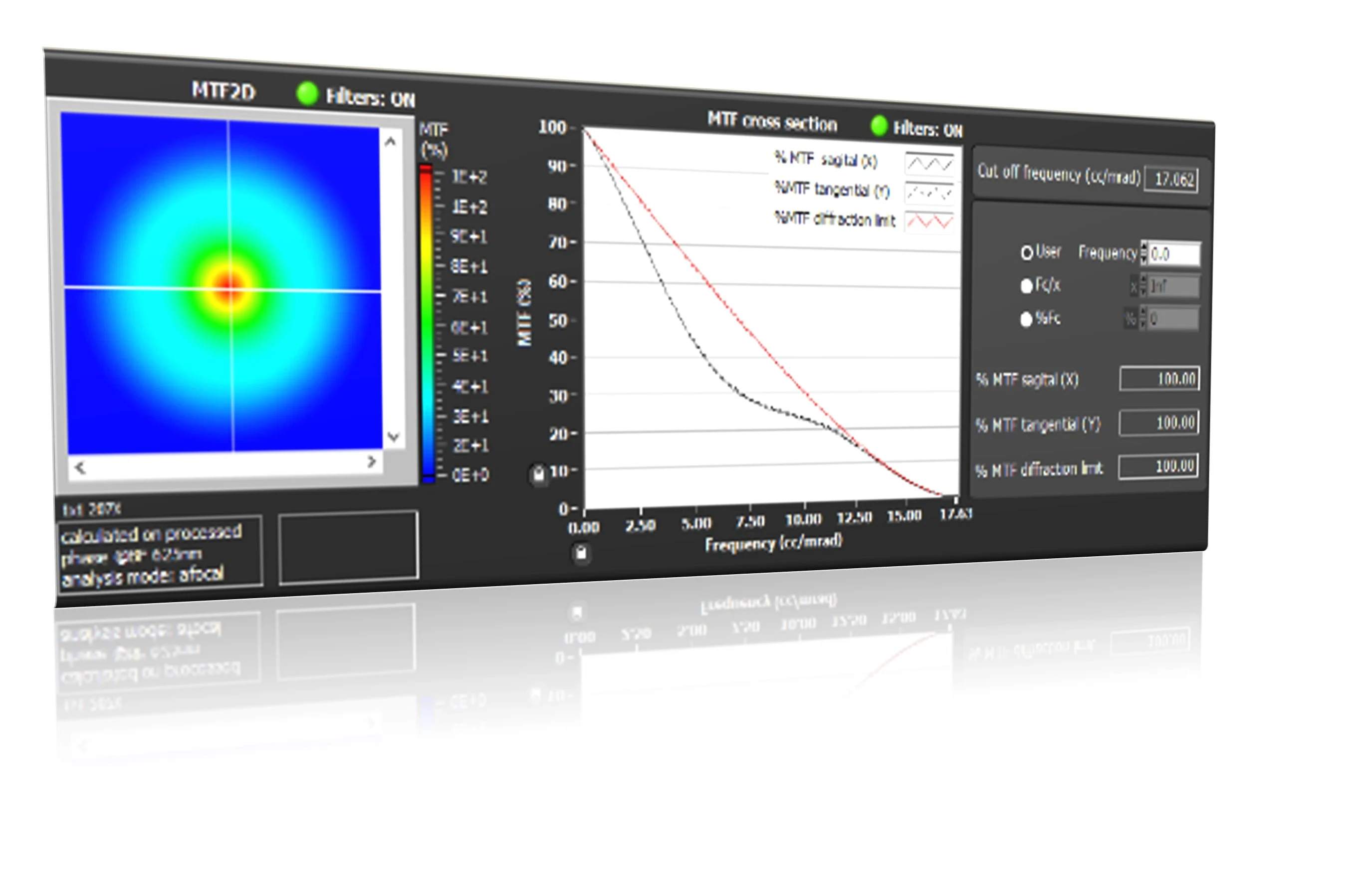

Kết quả MTF thường được hiển thị dưới dạng biểu đồ.

Mặc dù biểu đồ MTF có thể trông mang tính kỹ thuật nhưng ý tưởng cơ bản lại rất đơn giản.

Trục hoành thường biểu thị tần số không gian.

Điều này có nghĩa là các chi tiết tốt đến mức nào.

Trục dọc thể hiện sự truyền tải tương phản.

Giá trị cao hơn có nghĩa là ống kính duy trì độ tương phản cao hơn.

Nói chung là:

 MTF cao ở tần số thấp có nghĩa là tái tạo độ tương phản tốt

 MTF cao ở tần số cao có nghĩa là độ phân giải chi tiết tốt hơn

Ống kính có hiệu suất mạnh sẽ duy trì giá trị MTF cao hơn khi chi tiết trở nên mịn hơn.

Tại sao MTF lại quan trọng trong các ứng dụng khác nhau

Các ứng dụng máy ảnh khác nhau có yêu cầu quang học khác nhau.

Giám sát an ninh

Camera an ninh thường hoạt động trong điều kiện khó khăn:

Ánh sáng yếu

 Khoảng cách xa

 Cảnh rộng

 Di chuyển vật thể

Một ống kính có hiệu suất MTF tốt có thể giúp duy trì:

 Chi tiết khuôn mặt

Thông tin xe

 Độ chính xác nhận dạng đối tượng

Đặc biệt trong các hệ thống giám sát dựa trên AI, chất lượng hình ảnh ảnh hưởng trực tiếp đến hiệu suất phát hiện.

Tầm nhìn công nghiệp

Hệ thống thị giác máy thường kiểm tra những khác biệt nhỏ.

Ví dụ bao gồm:

 Khiếm khuyết của sản phẩm

 Lỗi sản xuất

 Định vị thành phần

Một sự mất chi tiết nhỏ có thể ảnh hưởng đến độ chính xác của việc kiểm tra.

Ống kính MTF cao cung cấp dữ liệu hình ảnh rõ ràng và đáng tin cậy hơn.

Robot và tầm nhìn AI

Robot dựa vào camera để hiểu môi trường của chúng.

Họ cần nhận ra:

Đối tượng

Trở ngại

Con người

Phong trào

Độ phân giải quang học kém tạo ra sự không chắc chắn cho các thuật toán AI.

Hiệu suất ống kính tốt hơn mang lại hình ảnh đầu vào rõ ràng hơn.

Hình ảnh y tế

Các thiết bị y tế thường yêu cầu hệ thống quang học nhỏ gọn nhưng hiệu suất cao.

Trong các ứng dụng này, độ rõ của hình ảnh có thể ảnh hưởng trực tiếp đến việc chẩn đoán và phân tích.

MTF giúp các kỹ sư đảm bảo rằng hệ thống quang học đáp ứng các yêu cầu nghiêm ngặt về hình ảnh.

MTF không phải là tiêu chuẩn đánh giá ống kính duy nhất

Mặc dù MTF cực kỳ quan trọng nhưng các kỹ sư không đánh giá ống kính chỉ bằng một thông số.

Đánh giá quang học hoàn chỉnh cũng có thể bao gồm:

Biến dạng

 Quang sai màu

 Chiếu sáng tương đối

Bóng ma

 Ngọn lửa

 Ổn định tiêu điểm

 Hiệu suất nhiệt độ

 Dung sai cơ học

Một ống kính có MTF xuất sắc nhưng độ tin cậy kém có thể không phù hợp với các sản phẩm thực tế.

Kỹ thuật quang học luôn hướng tới sự cân bằng.

Ống kính tốt nhất không chỉ đơn giản là ống kính có số lượng cao nhất.

Nó là một trong những hoạt động đáng tin cậy trong ứng dụng dự định.

Cách các nhà sản xuất ống kính chuyên nghiệp sử dụng dữ liệu MTF

Đối với các nhà sản xuất quang học, thử nghiệm MTF không chỉ là một công cụ phát triển.

Đây cũng là một phương pháp kiểm soát chất lượng quan trọng.

Trong quá trình phát triển ống kính, các kỹ sư sử dụng kết quả MTF để:

Tối ưu hóa thiết kế quang học

Điều chỉnh cấu trúc thấu kính

So sánh các vật liệu khác nhau

 Cải thiện độ chính xác lắp ráp

Trong quá trình sản xuất hàng loạt, thử nghiệm MTF giúp đảm bảo tính nhất quán giữa các lô khác nhau.

Điều này đặc biệt quan trọng vì việc sản xuất một nguyên mẫu xuất sắc dễ dàng hơn nhiều so với việc sản xuất hàng nghìn ống kính giống hệt nhau.

Một nhà sản xuất ống kính đáng tin cậy phải kiểm soát cả quy trình thiết kế và sản xuất quang học.

Boshi Optics: Tập trung vào hiệu suất quang học thực tế

Tại Boshi Optics, chúng tôi hiểu rằng khách hàng mua ống kính không chỉ vì thông số kỹ thuật.

Họ mua hiệu suất hình ảnh đáng tin cậy.

Đối với các ứng dụng bao gồm giám sát an ninh, tầm nhìn AI, máy bay không người lái, camera ô tô, hình ảnh y tế và hệ thống công nghiệp, chất lượng quang học ảnh hưởng trực tiếp đến trải nghiệm sản phẩm cuối cùng.

Thông qua thiết kế quang học, sản xuất chính xác và đánh giá hiệu suất, Boshi Optics tập trung vào việc tạo ra các giải pháp ống kính mang lại chất lượng hình ảnh ổn định trong các ứng dụng trong thế giới thực.

Bởi vì trong hệ thống camera hiện đại:

Nhiều pixel hơn không tự động có nghĩa là nhiều thông tin hơn.

Quang học tốt hơn tạo ra hình ảnh tốt hơn.

Và hình ảnh tốt hơn sẽ tạo ra những quyết định tốt hơn.

Phần kết luận

Kiểm tra MTF là một trong những công cụ có giá trị nhất mà các kỹ sư sử dụng để hiểu hiệu suất của ống kính.

Nó tiết lộ những gì số megapixel không thể hiển thị:

Ống kính tái tạo chi tiết rõ ràng như thế nào

Nó duy trì độ tương phản tốt như thế nào

 Độ sắc nét có nhất quán trên toàn bộ hình ảnh hay không

Liệu hệ thống quang học có thể thực sự hỗ trợ cảm biến hay không

Khi chọn ống kính máy ảnh, việc xem xét kỹ hơn các thông số kỹ thuật và hiểu rõ hiệu suất quang học là điều cần thiết.

Một ống kính chất lượng cao không chỉ đơn giản là một mảnh kính.

Nó là nền tảng cho phép toàn bộ hệ thống hình ảnh hoạt động.
