Ngoài Megapixel: Điều gì thực sự quyết định độ phân giải ống kính máy ảnh

● 2026-08-20 ● - ● Để lại cho tôi một tin nhắn

Có một thông số kỹ thuật xuất hiện trên hầu hết mọi bảng dữ liệu máy ảnh hiện đại:

Megapixel.

5MP. 8MP. 12MP. 24MP.

Con số rất dễ hiểu, dễ so sánh và rất dễ tiếp thị.

Nhưng nếu bạn đã dành đủ thời gian để phát triển hệ thống camera, cuối cùng bạn sẽ gặp phải một câu hỏi khó chịu:

Ống kính có thể thực tếly giải những gì cảm biến có khả năng chụp?

Đây là nơi mọi thứ trở nên thú vị hơn.

Cảm biến 8MP không tự động cung cấp cho bạn hình ảnh chất lượng 8MP. Cảm biến cung cấp khả năng lấy mẫu, nhưng ống kính phải cung cấp đủ chi tiết quang học để những pixel đó trở nên hữu ích.

Nói cách khác, máy ảnh không phải là sự cạnh tranh giữa các megapixel cảm biến.

Nó là một hệ thống.

Và ống kính là một trong những phần quan trọng nhất của hệ thống đó.

Boshi Optics

Độ phân giải cảm biến so với độ phân giải quang học

Hãy bắt đầu với một sự phân biệt đơn giản.

Độ phân giải cảm biếnmô tả cảm biến có bao nhiêu pixel.

Độ phân giải quang họcmô tả mức độ chi tiết không gian mà ống kính thực sự có thể tái tạo.

Hai thông số kỹ thuật này có liên quan, nhưng chúng không giống nhau.

Hãy tưởng tượng chụp ảnh một biển số xe ở xa.

Cảm biến 8MP có thể có sẵn nhiều pixel để ghi lại tấm ảnh. Nhưng nếu ống kính tạo ra hình ảnh mờ, có độ tương phản thấp, những pixel đó không thể tái tạo lại các ký tự một cách kỳ diệu.

Bạn có thể thu được nhiều pixel hơn mô tả độ mờ.

Điều đó không giống như chi tiết hơn.

Đây là lý do tại sao chỉ cần đặt một cảm biến có độ phân giải cao phía sau một ống kính cũ hoặc kém phù hợp có thể tạo ra kết quả đáng thất vọng.

Cảm biến có thể mới.

Hình ảnh có thể không.

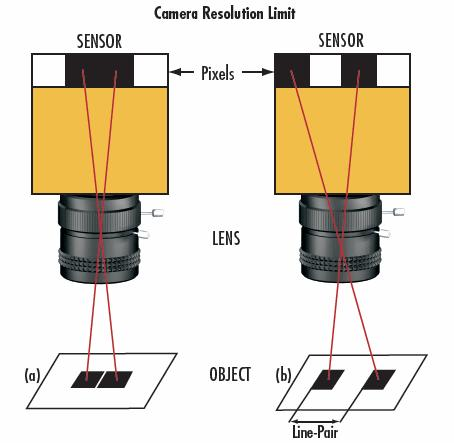

Kích thước pixel thay đổi thách thức quang học

Một yếu tố khác mà các kỹ sư ngày càng cần quan tâm là kích thước pixel.

Khi công nghệ cảm biến tiến bộ, các nhà sản xuất có thể lắp nhiều pixel hơn vào cùng một vùng vật lý.

Nghe có vẻ như là một sự cải thiện rõ ràng.

Nhưng có một sự đánh đổi.

Các pixel nhỏ hơn có nghĩa là hệ thống quang học có thể cần tái tạo các chi tiết mịn hơn để tận dụng tối đa cảm biến.

Ví dụ: một máy ảnh sử dụng khoảng cách pixel tương đối lớn có thể ít đòi hỏi ống kính hơn so với cảm biến có pixel cực nhỏ và mật độ pixel cao hơn nhiều.

Điều này đặt ra một câu hỏi quan trọng trong quá trình phát triển máy ảnh:

Độ phân giải của ống kính có đủ cao cho độ phân giải pixel của cảm biến không?

Một ống kính hoạt động hoàn hảo với cảm biến cũ hơn có thể không tự động mang lại hiệu suất thực tế tương tự khi kết hợp với cảm biến mới hơn, dày đặc hơn.

Đây là một lý do tại sao việc lựa chọn ống kính nên diễn ra cùng lúc với việc lựa chọn cảm biến thay vì coi ống kính là việc cần làm sau.

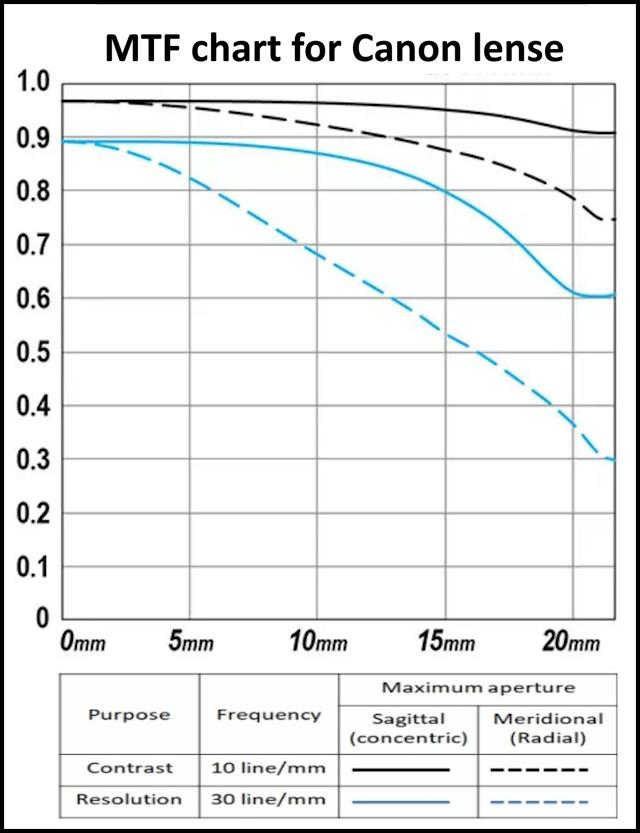

Tại sao MTF lại quan trọng hơn nhãn Megapixel

Nếu bạn muốn hiểu độ phân giải quang học thực sự, cuối cùng bạn cần nói vềMTF - Chức năng truyền điều chế.

Boshi Optics

Thuật ngữ nghe có vẻ đáng sợ.

Ý tưởng cơ bản là không.

MTF mô tả hệ thống quang học duy trì độ tương phản tốt như thế nào ở các mức độ chi tiết khác nhau.

Hãy nghĩ đến việc chụp một loạt đường đen trắng ngày càng mịn.

Với các mẫu lớn, dễ nhìn, hầu hết mọi ống kính tốt đều có thể tái tạo chúng.

Khi các đường nét trở nên mịn hơn, ống kính sẽ mất dần độ tương phản.

Hệ thống quang học mạnh mẽ duy trì độ tương phản hữu ích ở phạm vi chi tiết nhỏ.

Đó chính là điều mà MTF giúp các kỹ sư đánh giá.

Đây là lý do tại sao thông số kỹ thuật ống kính nghiêm túc không nên dừng lại ở:

“Hỗ trợ 8MP.”

Một đánh giá tốt hơn sẽ hỏi:

 Hiệu suất MTF là gì?

Ở tần số không gian nào?

 Nó hoạt động như thế nào ở trung tâm?

Điều gì xảy ra ở rìa?

Hiệu suất có duy trì ổn định ở khẩu độ mong muốn không?

Những câu hỏi đó cho bạn biết nhiều hơn về hệ thống quang học thực tế.

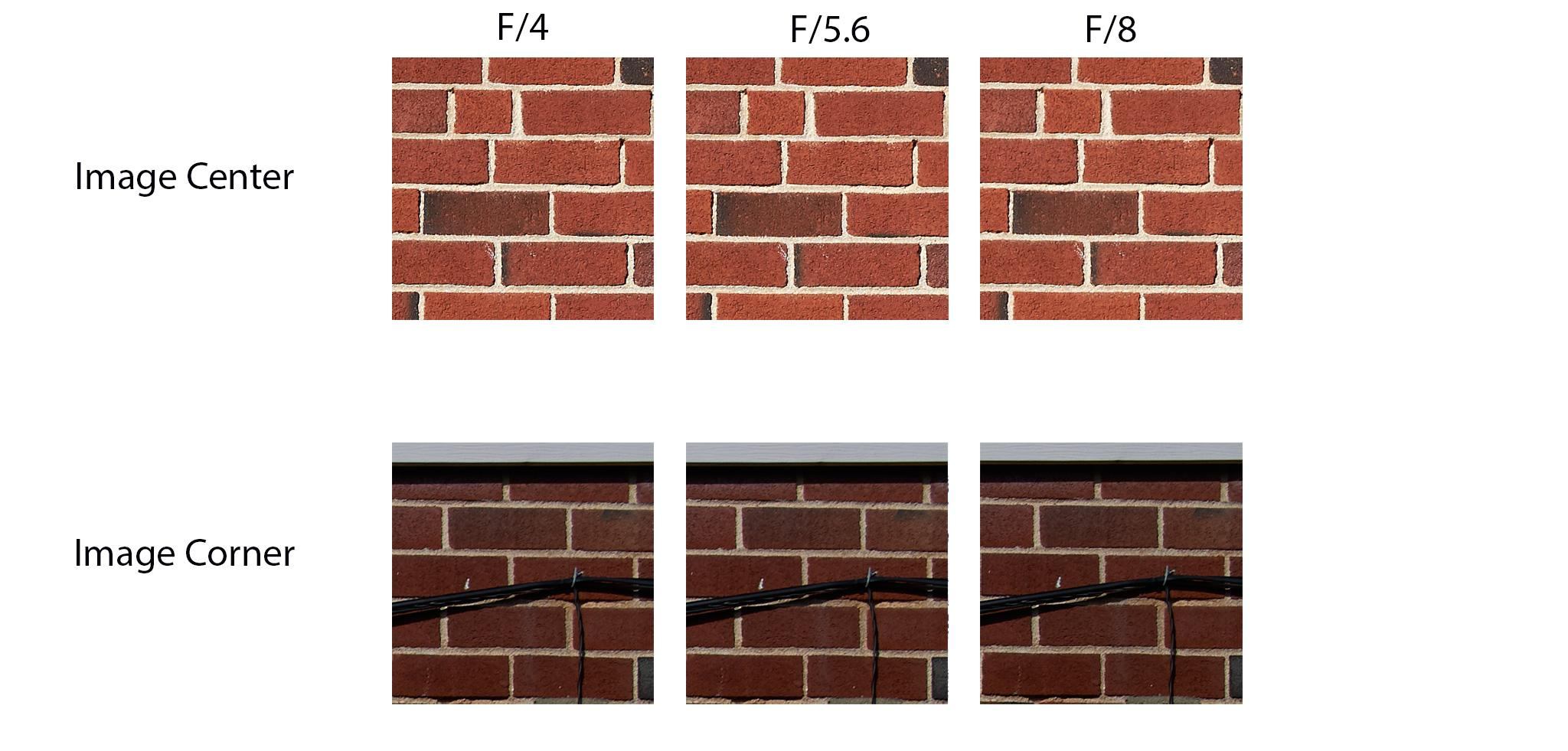

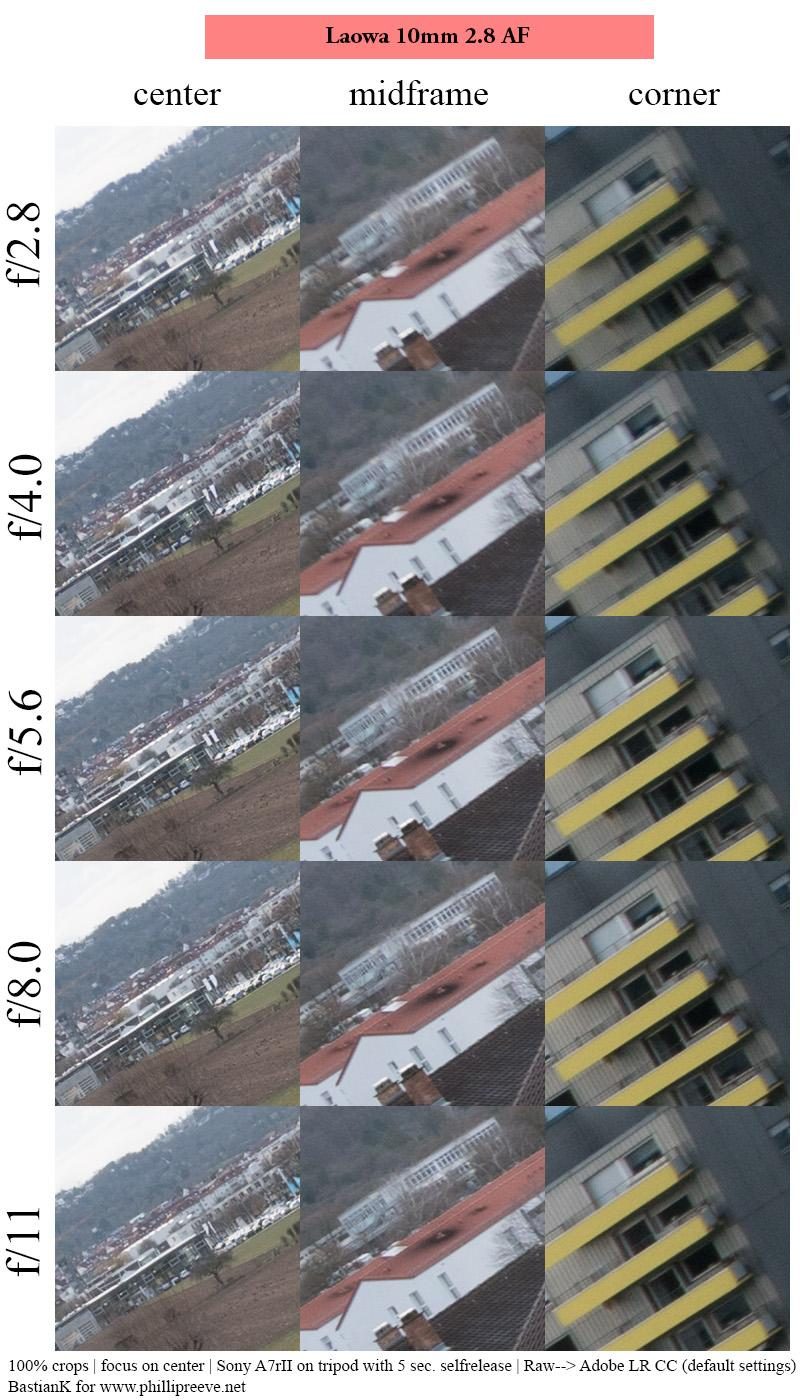

Độ phân giải trung tâm không phải là toàn bộ câu chuyện

Một trong những cách dễ nhất để làm cho ống kính trông ấn tượng là hiển thị hình ảnh trung tâm thật sắc nét.

Vấn đề là máy ảnh không chỉ chụp ảnh trung tâm.

Camera an ninh góc rộng, camera ô tô, camera drone và hệ thống robot thường phụ thuộc nhiều vào thông tin hình ảnh ngoại vi.

Một ống kính có thể mang lại độ sắc nét ở trung tâm tuyệt vời nhưng hiệu suất yếu hơn đáng kể ở gần các cạnh.

Điều này có thể ảnh hưởng đến:

 Phát hiện đối tượng

Nhận dạng khuôn mặt

Nhận dạng xe

Hiểu biết cảnh

 Kiểm tra thị giác máy

Ví dụ: camera an ninh đang quan sát bãi đậu xe có thể có phương tiện đi vào gần mép hình ảnh.

Nếu phần trung tâm trông tuyệt vời nhưng các cạnh lại mềm mại thì thông số độ phân giải ấn tượng của máy ảnh không nói lên toàn bộ câu chuyện.

Đối với các kỹ sư, câu hỏi hữu ích hơn là:

Ống kính hoạt động đồng đều như thế nào trên hình ảnh?

Boshi Optics

Quang sai lặng lẽ đánh cắp chi tiết

Quang sai quang học là một lý do khác khiến máy ảnh có độ phân giải cao có thể không mang lại chất lượng hình ảnh như mong đợi.

Các vấn đề thường gặp bao gồm:

 Quang sai hình cầu

 Quang sai màu

 Hôn mê

 Loạn thị

 Độ cong trường

Bạn không nhất thiết phải là nhà thiết kế quang học mới hiểu được kết quả.

Hậu quả thực tế rất đơn giản:

Chi tiết trở nên kém chính xác hơn.

Các cạnh có thể mất độ tương phản. Cấu trúc mịn có thể xuất hiện màu hoặc nhòe. Các góc có thể trở nên mềm mại hơn.

Do đó, thiết kế quang học hiện đại không chỉ bao gồm việc chọn độ dài tiêu cự và khẩu độ.

Hệ thống quang học phải cân bằng đồng thời nhiều yếu tố.

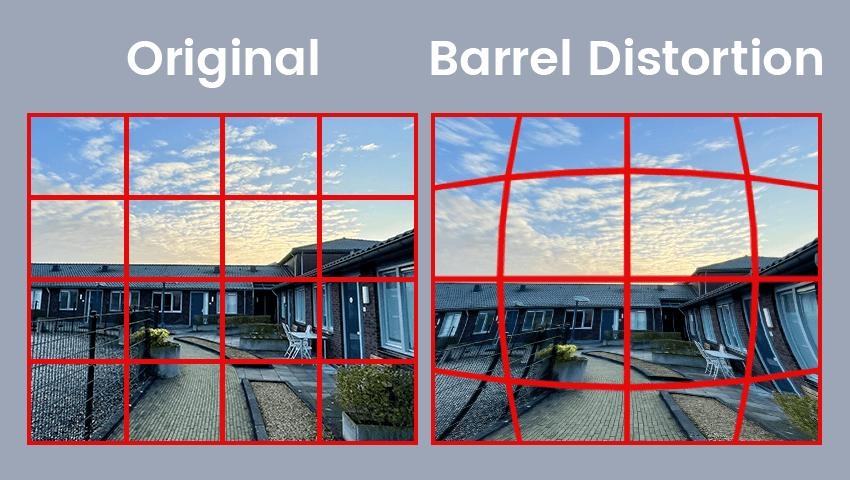

Biến dạng cũng là một vấn đề về chất lượng hình ảnh

Sự biến dạng đôi khi được coi là một vấn đề hoàn toàn về mặt thị giác.

Không phải lúc nào cũng vậy.

Đối với một bức ảnh thông thường, các đường thẳng cong có thể trông không hấp dẫn.

Đối với các ứng dụng thị giác máy hoặc AI, hình học có thể đóng vai trò quan trọng.

Một ống kính góc rộng có độ biến dạng đáng kể có thể làm cho các vật thể ở gần rìa trông rất khác so với hình dạng và vị trí thực tế của chúng.

Điều này không có nghĩa là mọi ứng dụng đều cần độ méo cực thấp.

Một camera an ninh có thể chấp nhận một cách hợp lý một số biến dạng để đổi lấy trường nhìn rộng hơn nhiều.

Một hệ thống đo lường công nghiệp có thể không.

Một lần nữa, kỹ thuật quang học là sự đánh đổi.

Ống kính “tốt nhất” phụ thuộc vào chức năng của máy ảnh.

Boshi Optics

Tại sao “Ống kính 8MP” là một mô tả không đầy đủ

Đây có lẽ là điểm quan trọng nhất.

Cụm từ “Ống kính 8MP” rất hữu ích cho việc tiếp thị, nhưng chưa đầy đủ về mặt kỹ thuật.

Độ phân giải bị ảnh hưởng bởi mối quan hệ giữa:

Ống kính

Cảm biến

Kích thước pixel

Khẩu độ

Vòng tròn hình ảnh

CRA

Xử lý ảnh

Điều kiện ánh sáng

Một thấu kính không tồn tại một cách cô lập.

Một ống kính cụ thể có thể hoạt động rất tốt với một cảm biến và kém hiệu quả hơn với cảm biến khác vì các yêu cầu quang học đã thay đổi.

Đây là lý do tại sao các kỹ sư máy ảnh có kinh nghiệm thường hỏi về mẫu cảm biến và các yêu cầu quang học trước khi phê duyệt ống kính.

Một nhà cung cấp ngay lập tức nói “Có, ống kính này hỗ trợ 8MP” mà không hỏi bất cứ điều gì khác có thể đang trả lời câu hỏi bán hàng hơn là câu hỏi kỹ thuật.

Vậy các kỹ sư nên đánh giá ống kính có độ phân giải cao như thế nào?

Thay vì bắt đầu bằng megapixel, tôi khuyên bạn nên bắt đầu với ứng dụng.

Hỏi:

1. Cảm biến gìsẽ được sử dụng?

Định dạng cảm biến và kích thước pixel thiết lập các yêu cầu quang học.

2. Cần có góc nhìn nào?

Thiết kế góc rộng đặt ra những thách thức khác so với ống kính góc hẹp.

3. Mức độ chi tiết nào thực sự quan trọng?

Camera an ninh nhận dạng một người ở cách xa vài mét có các yêu cầu khác với camera thị giác máy kiểm tra một bộ phận nhỏ.

4. Hiệu suất biên quan trọng như thế nào?

Đối với nhiều hệ thống góc rộng, điều này rất quan trọng.

5. Điều gì xảy ra ở khẩu độ mong muốn?

Ống kính có thể hoạt động khác khi vận hành ở chế độ mở rộng so với khi bị dừng lại.

6. Dữ liệu MTF thể hiện điều gì?

Điều này cung cấp nhiều thông tin hữu ích hơn nhiều so với chỉ nhãn megapixel.

Ý nghĩa thực sự của “Độ phân giải cao”

Ống kính có độ phân giải cao không chỉ đơn giản là ống kính có in số cao bên cạnh.

Đây là một hệ thống quang học có thể tái tạo các chi tiết đẹp với độ tương phản vừa đủ, trên toàn bộ trường hình ảnh cần thiết, trong các điều kiện hoạt động dự kiến.

Đó là một vấn đề kỹ thuật khó khăn hơn nhiều.

Và thành thật mà nói, đó là lý do tại sao hai ống kính có thông số kỹ thuật rõ ràng giống nhau lại có thể có mức giá rất khác nhau.

Bạn không chỉ đơn giản là trả tiền để mua thêm kính.

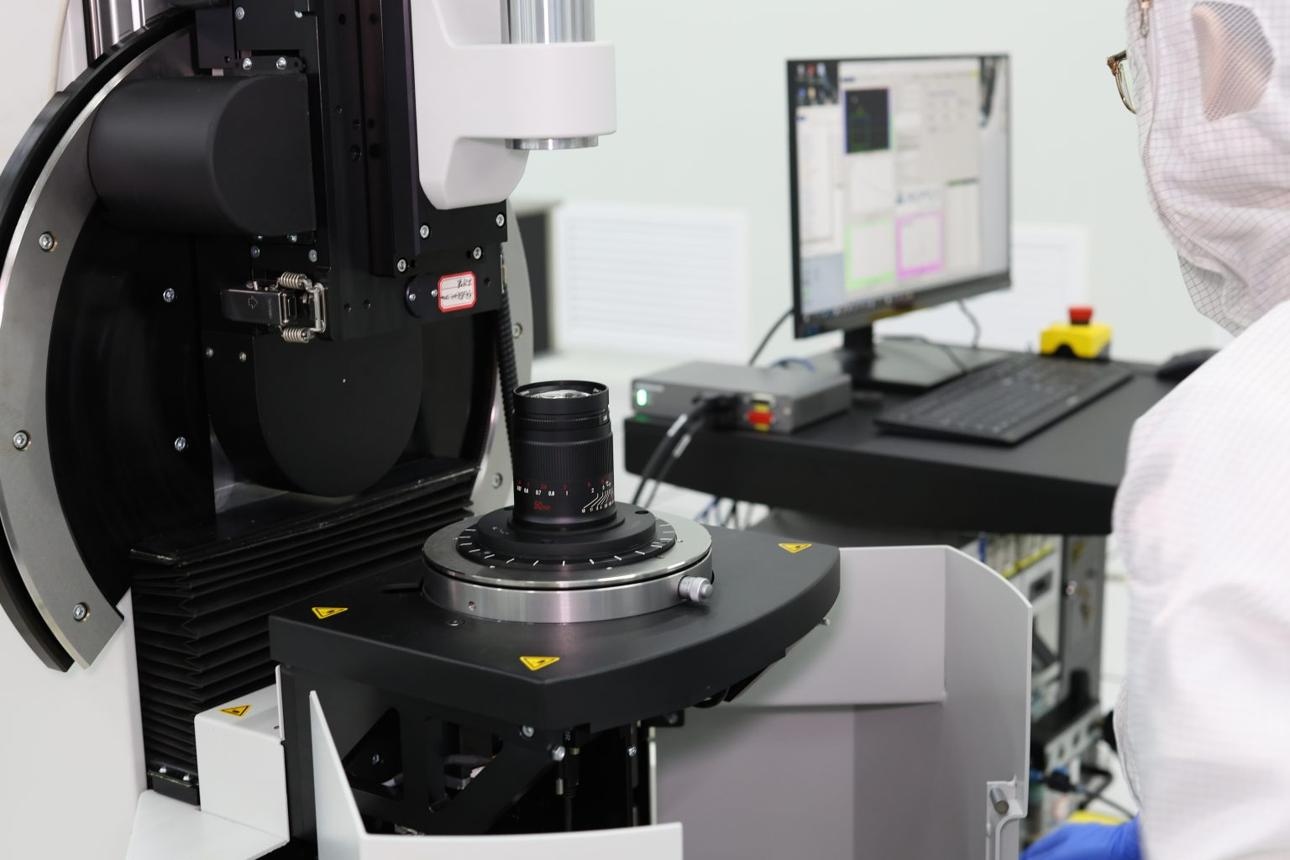

Bạn đang trả tiền cho thiết kế quang học, dung sai, vật liệu, độ chính xác trong sản xuất, lớp phủ, lắp ráp và thử nghiệm.

Tại Boshi Optics, các giải pháp quang học được phát triển cho các ứng dụng từ giám sát an ninh và chụp ảnh ô tô đến chụp ảnh y tế, thiết bị thông minh và các hệ thống camera khác. Danh mục sản phẩm của công ty bao gồm các ống kính với các định dạng cảm biến, độ phân giải, trường nhìn, khẩu độ và cấu trúc quang học khác nhau, phản ánh thực tế rằng không có một ống kính “tốt nhất” nào cho mọi máy ảnh.
