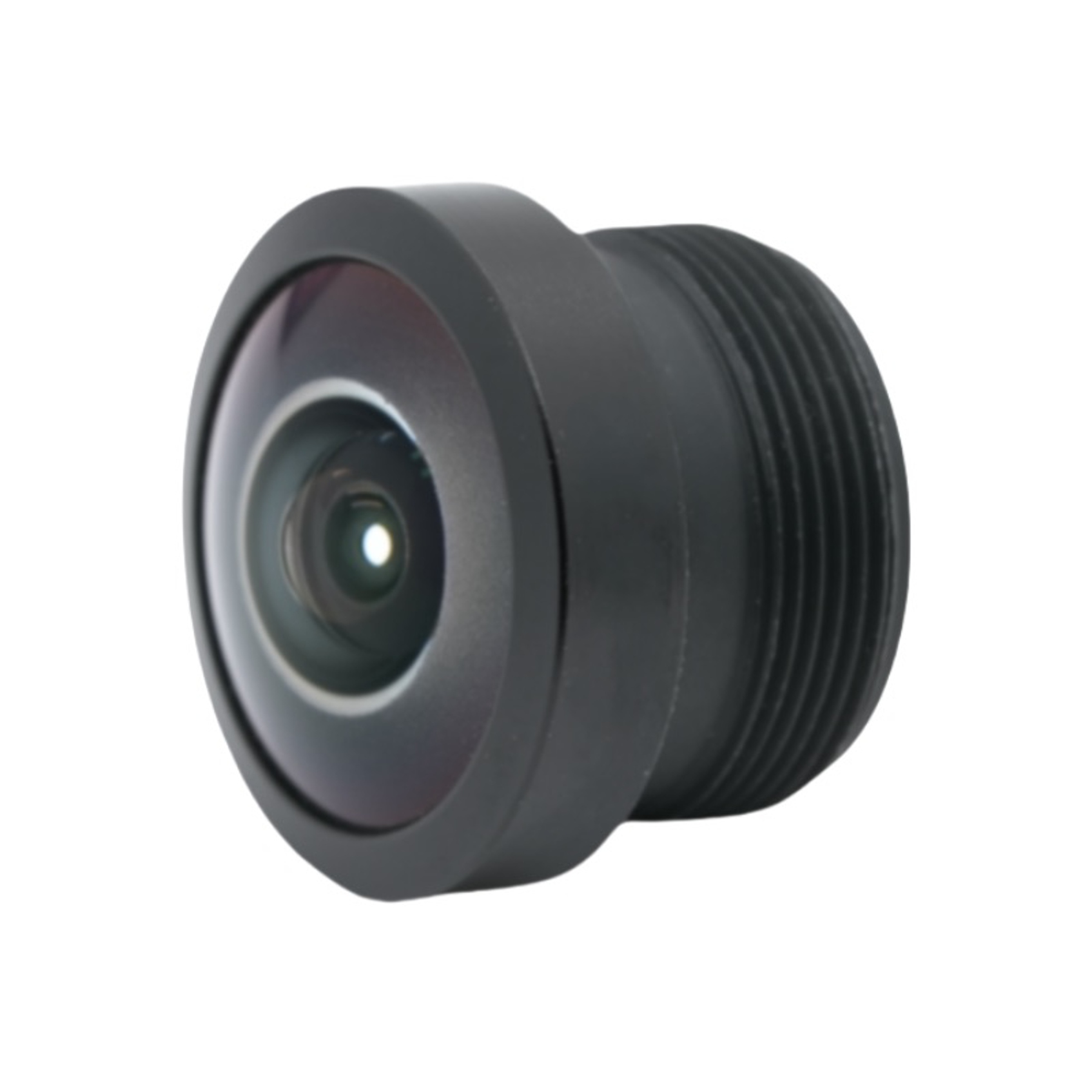

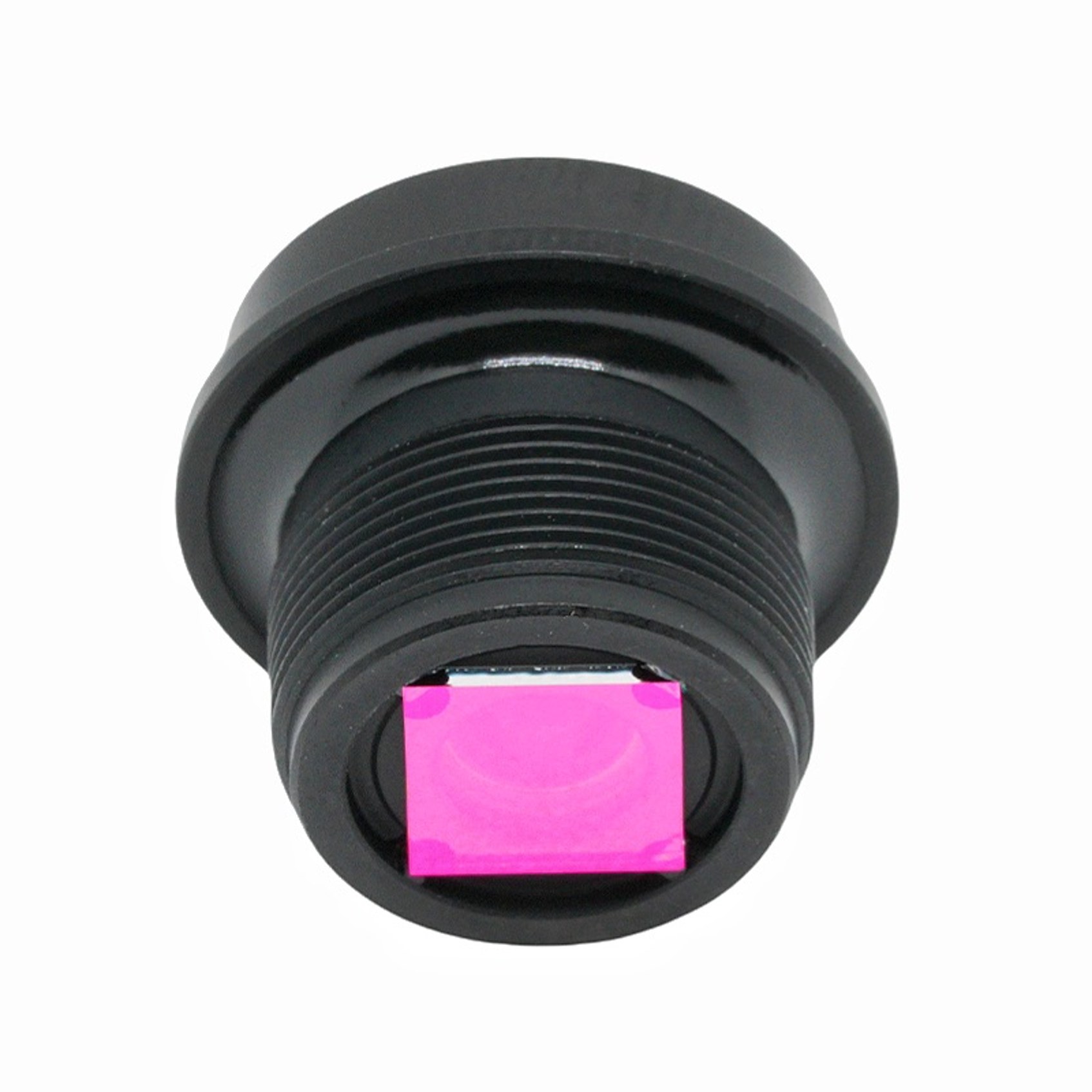

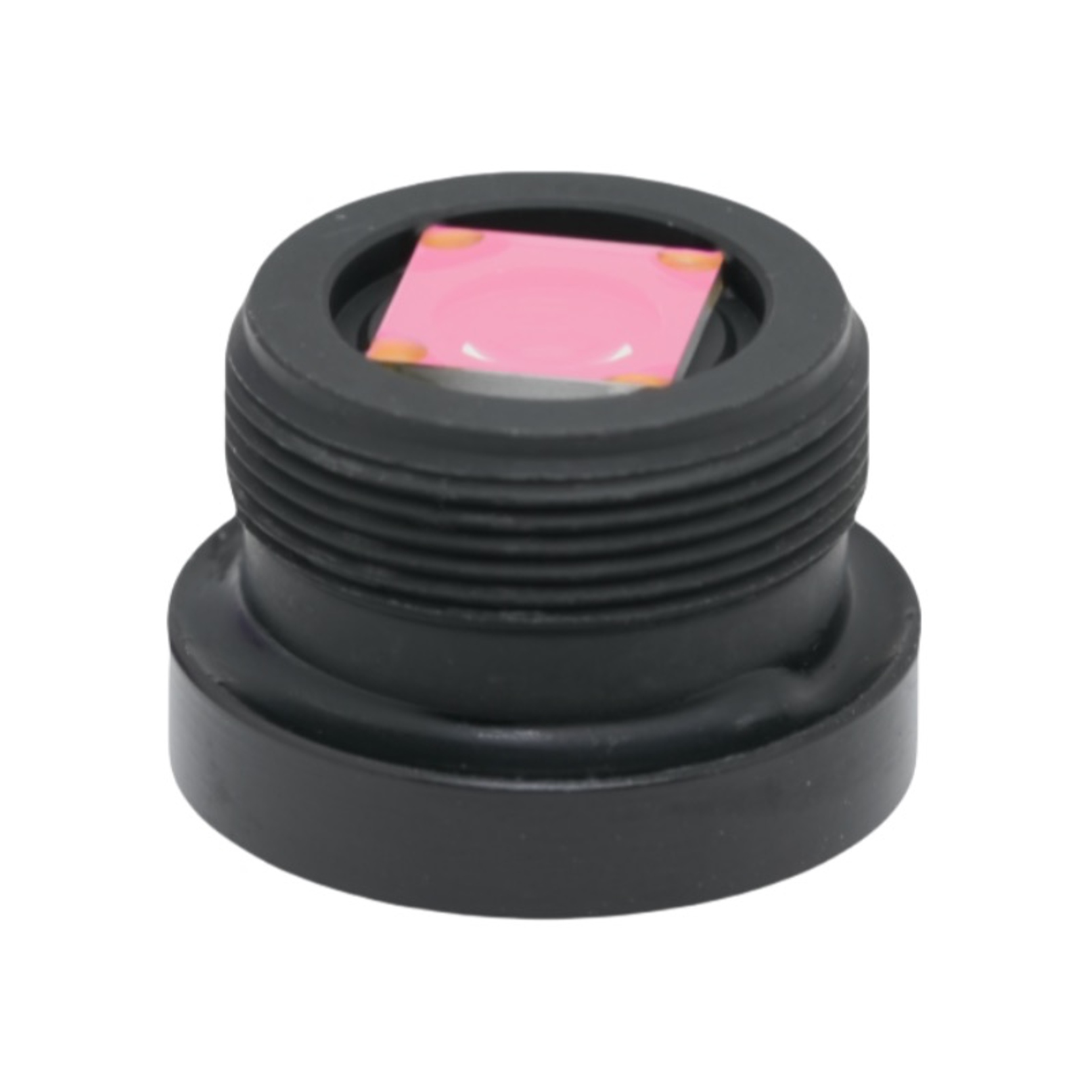

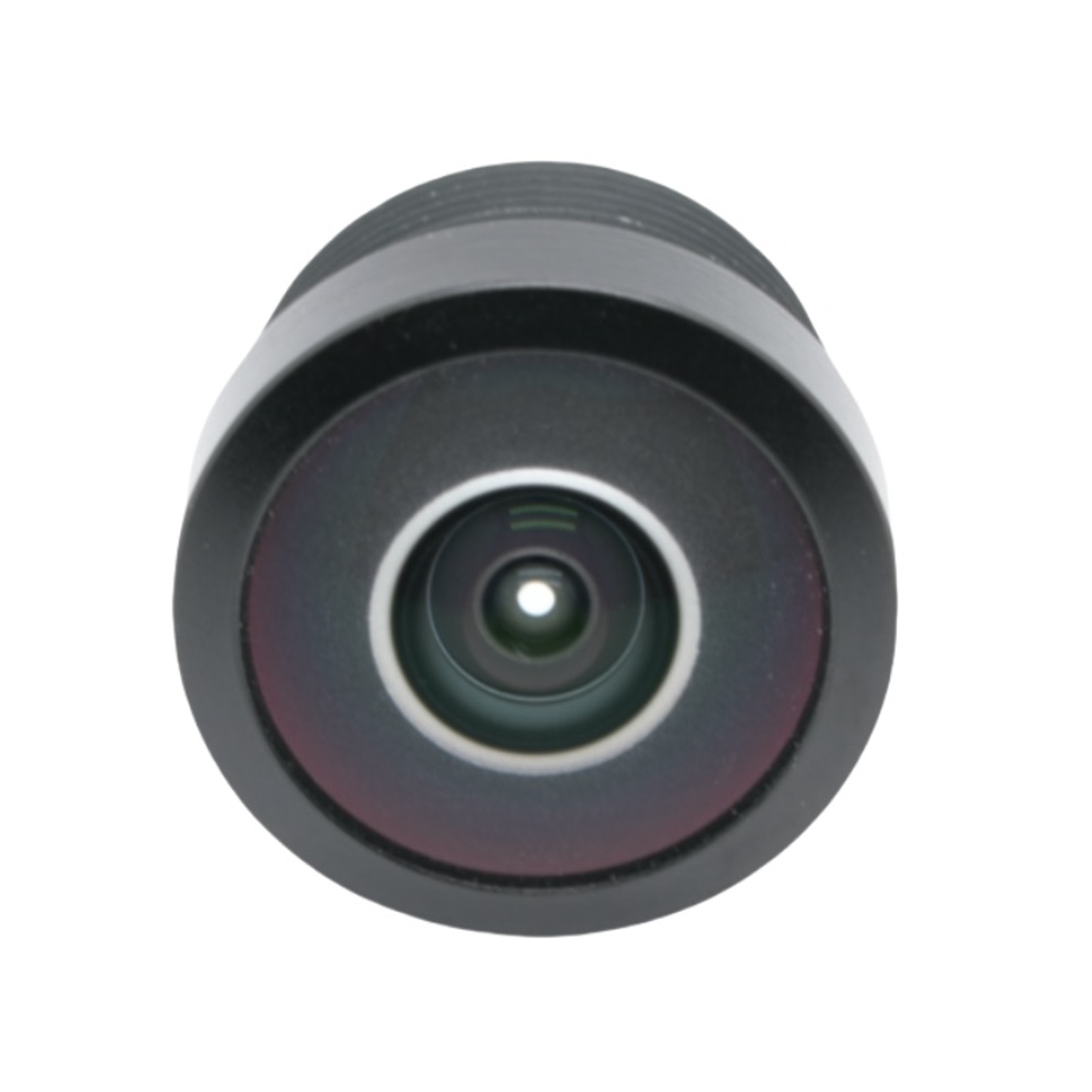

Ống kính mắt cá 1,5 mm

Được sản xuất bởi Công nghệ quang học BOSHI, ống kính mắt cá nhỏ gọn này có tiêu cự 1,5mm và khẩu độ F2.2, hoàn toàn phù hợp với cảm biến AR0144 1/4 inch. Nó cung cấp trường nhìn 200 độ để thu được phạm vi bao quát cảnh rộng trong không gian lắp đặt hạn chế. Cấu trúc quang học được tối ưu hóa tốt đảm bảo độ chiếu sáng tương đối ổn định và góc tia chính được kiểm soát để có hiệu suất cảm biến nhất quán. Ống kính máy ảnh bo mạch này sử dụng ngàm M12 để dễ dàng lắp ráp thành các mô-đun máy ảnh thu nhỏ. Nó phục vụ các dự án công nghiệp và giám sát đa dạng, mang lại kết quả hình ảnh đáng tin cậy cho sản xuất hàng loạt và thử nghiệm nguyên mẫu. Mỗi thiết bị từ Công nghệ quang học BOSHI đều trải qua quá trình kiểm tra quang học nghiêm ngặt để đáp ứng yêu cầu số lượng lớn của khách hàng.

Gửi yêu cầu

Mô tả Sản phẩm

Tóm tắt sản phẩm

Mô tả chi tiết sản phẩm

1. Thông số chi tiết

- Ống kính góc cực rộng này có tiêu cự 1,5mm với sai số 5%, kết hợp với khẩu độ F2.2 với sai số 5% để cân bằng độ sáng hình ảnh và độ sâu trường ảnh. Tổng chiều dài rãnh của nó đạt 13,03 mm cộng với phạm vi dung sai nhỏ và tiêu cự phía sau đo được là 3,08 mm để lắp cảm biến thích hợp.

- Được thiết kế cho cảm biến AR0144 1/4 inch,ống kính mắt cácung cấp trường nhìn chéo 200 độ, trường nhìn ngang 167 độ và trường nhìn dọc 118,4 độ. Giá trị biến dạng đạt âm 85,0 phần trăm điển hình cho hiệu ứng mắt cá góc lớn. Độ chiếu sáng tương đối đạt 65,0 phần trăm trong khi CRA duy trì ở mức dưới 18,0 độ để tránh rủi ro làm mờ nét ảnh cho cảm biến mục tiêu. Giá đỡ M12 tiêu chuẩn hỗ trợ cài đặt trực tiếp cho phần cứng máy ảnh bo mạch thông thường.

KHÔNG.	MỤC	NỘI DUNG
1	TTL	13,03±0,3
2	EFL	1,5 ± 5%
3	F/KHÔNG	2,2±5%
4	BFL	3.08
5	SỰ THI CÔNG	6G+IR
6	VÒNG TRÒN HÌNH ẢNH TỐI ĐA	Φ4,4mm
7	cho cảm biến	1/4" AR0144
8	Trường nhìn - Đường chéo	200°
9	Trường nhìn - Ngang	167°
10	Trường nhìn - Dọc	118,4°
11	Biến dạng	-85,0%
12	Chiếu sáng tương đối	65,0%
13	CRA	< 18,0°
14	Gắn kết	M12*P0.5

2. Phân tích chi tiết lợi thế hiệu suất

- Tiêu cự 1,5 mm và khẩu độ F2.2 phối hợp để thu được lượng ánh sáng tốt, hỗ trợ chụp ảnh rõ nét trong môi trường ánh sáng yếu trung bình mà không cần thêm nguồn sáng phụ. CRA được kiểm soát dưới 18,0 độ phù hợp với tính năng nhận của cảm biến AR0144 1/4 inch và giảm hiện tượng tối ở góc hình ảnh.

- Độ chiếu sáng tương đối 65,0 phần trăm duy trì độ sáng đồng đều trên toàn khung hình, giúp cải thiện chất lượng hình ảnh tổng thể của ống kính máy ảnh bo mạch này. Trường nhìn 200 độ sẽ loại bỏ các điểm mù để bộ phận camera đơn có thể bao phủ vùng giám sát lớn hơn nhiều. Tổng chiều dài rãnh nhỏ gọn hỗ trợ thiết kế mô-đun thu nhỏ cho thiết bị có không gian hạn chế. Ngàm M12 tiêu chuẩn cho phép thay thế nhanh chóng và tương thích với các bộ phận vỏ máy ảnh phổ thông. Kiểm soát dung sai nghiêm ngặt từCông nghệ quang học BOSHIđảm bảo hiệu suất quang học nhất quán giữa các lô ống kính được sản xuất hàng loạt.

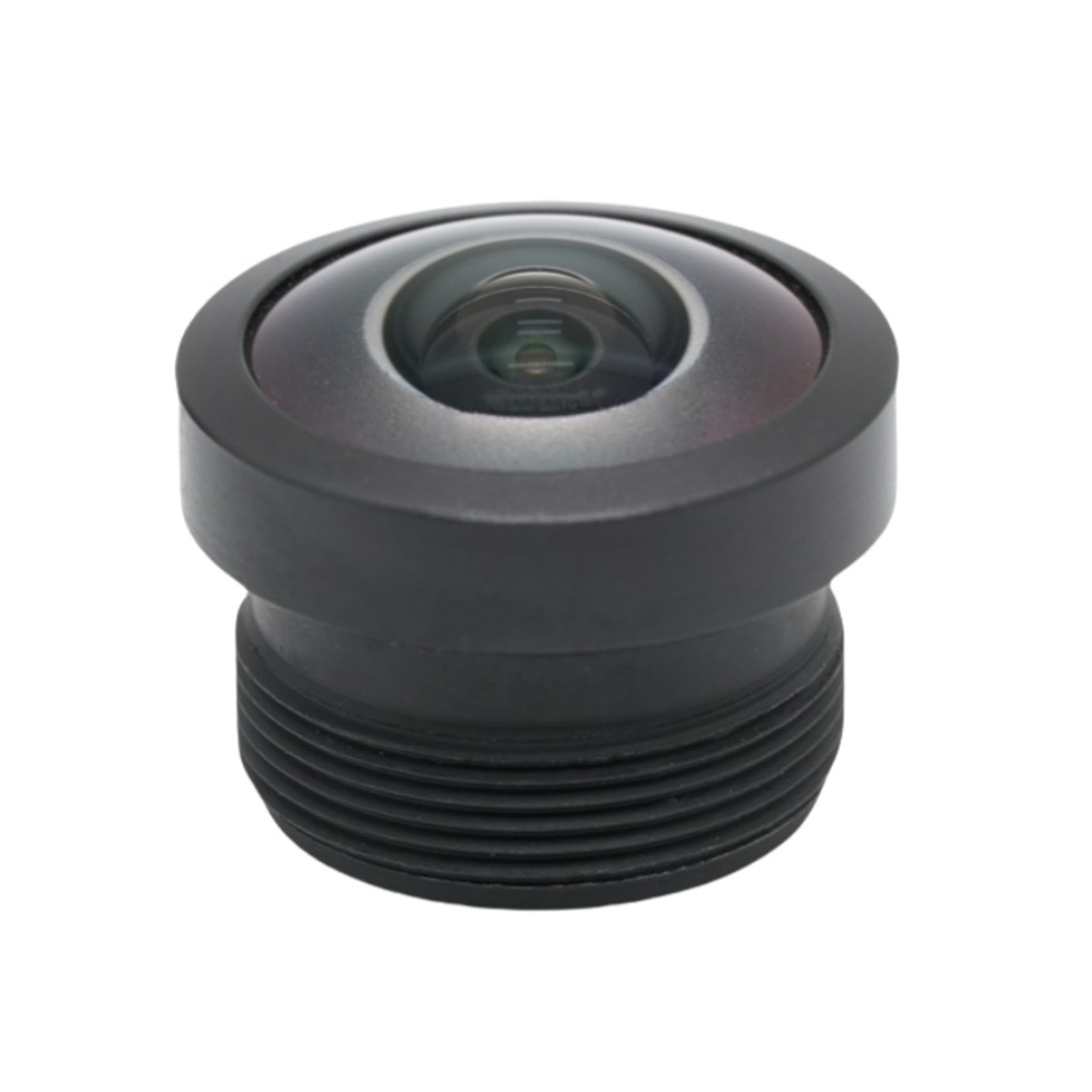

1.5mm Fisheye Lens

3. Phân tích trường ứng dụng chi tiết

- Thiết bị giám sát:Ống kính mắt cá này phù hợp với camera an ninh mini trong nhà dành cho các cửa hàng bán lẻ và văn phòng nhỏ, tận dụng góc nhìn 200 độ để giám sát toàn bộ khu vực phòng thông qua một thiết bị.

- Mô-đun thị giác công nghiệp:Ống kính tương thích với cảm biến AR0144 1/4 inch hoạt động để giám sát ngoại vi thiết bị và kiểm tra trực quan phụ trợ máy với nhu cầu mô-đun nhỏ gọn.

- Thiết bị nhà thông minh:Được áp dụng trong camera giám sát trong nhà và bộ chuông cửa trực quan, trong đó tiêu cự 1,5mm cho phép chụp cảnh rộng trong vỏ sản phẩm nhỏ.

- Tầm nhìn phụ ô tô:Thích hợp cho các mô-đun camera quan sát xung quanh tầm ngắn để quan sát môi trường xung quanh xe.

- Dự án camera thu nhỏ tiêu dùng:Được sử dụng để phát triển camera USB tùy chỉnh và xác minh nguyên mẫu của các viện nghiên cứu và nhà phát triển sản phẩm.
