Bên trong nhà máy sản xuất ống kính quang học: Từ thiết kế đến sản xuất hàng loạt

Khi mọi người nhìn vào ống kính máy ảnh, họ thường thấy một bộ phận quang học nhỏ làm bằng thủy tinh và nhựa.

Nhưng đằng sau ống kính nhỏ đó là một quá trình phức tạp hơn nhiều.

Ống kính quang học chuyên nghiệp là kết quả của hàng trăm quyết định kỹ thuật:

Cấu trúc quang học nên được thiết kế như thế nào?

 Nên chọn vật liệu kính nào?

 Làm thế nào có thể kiểm soát được sự biến dạng?

Làm thế nào ống kính có thể duy trì độ sắc nét trên toàn bộ hình ảnh?

Làm thế nào hàng ngàn hoặc thậm chí hàng triệu đơn vị có thể hoạt động ổn định?

Một thấu kính hoạt động tốt trong phòng thí nghiệm chỉ là bước khởi đầu.

Thách thức thực sự là biến một thiết kế quang học thành một sản phẩm đáng tin cậy có thể được sản xuất trên quy mô lớn.

Đây là những gì xảy ra bên trong một nhà máy sản xuất ống kính quang học hiện đại.

Bước 1: Tìm hiểu ứng dụng trước khi thiết kế ống kính

Một sự hiểu lầm phổ biến là việc phát triển ống kính bắt đầu bằng việc chọn độ dài tiêu cự.

Trên thực tế, các kỹ sư quang học có kinh nghiệm đều bắt đầu từ ứng dụng.

Camera giám sát, camera không người lái, thiết bị hình ảnh y tế, camera ô tô và hệ thống thị giác công nghiệp đều có những yêu cầu khác nhau.

Trước khi thiết kế ống kính, các kỹ sư cần hiểu:

Cảm biến nào sẽ được sử dụng?

 Cần có góc nhìn nào?

Camera sẽ hoạt động trong môi trường nào?

Hiệu suất ánh sáng yếu có quan trọng không?

 Sự biến dạng có được chấp nhận không?

Cần bao nhiêu độ phân giải?

 Những hạn chế cơ học là gì?

Ống kính 4mm cho camera an ninh và ống kính 4mm cho máy bay không người lái là những thách thức quang học hoàn toàn khác nhau.

Các con số có thể trông giống nhau.

Các yêu cầu kỹ thuật là không.

Bước 2: Thiết kế và mô phỏng quang học

Khi các yêu cầu đã rõ ràng, các kỹ sư quang học bắt đầu thiết kế hệ thống thấu kính.

Thiết kế quang học hiện đại không chỉ bao gồm việc sắp xếp một số thành phần thủy tinh.

Các kỹ sư cần tối ưu đồng thời nhiều yếu tố:

Độ phân giải

Tương phản

Biến dạng

 Quang sai màu

Truyền ánh sáng

 Chiếu sáng tương đối

Vòng tròn hình ảnh

 Tính khả thi trong sản xuất

Các công cụ mô phỏng máy tính cho phép các kỹ sư đánh giá các cấu trúc quang học khác nhau trước khi tạo ra các mẫu vật lý.

Giai đoạn này giúp trả lời các câu hỏi quan trọng:

Ống kính có thể đạt được độ phân giải cần thiết không?

Các góc có còn sắc nét không?

Ống kính có thể hoạt động với cảm biến đã chọn không?

 Hiệu suất sẽ thay đổi như thế nào trong các điều kiện khác nhau?

Thiết kế quang học tốt luôn là sự cân bằng.

Một ống kính có góc cực rộng, kích thước rất nhỏ, khẩu độ lớn và độ phân giải cao nghe có vẻ lý tưởng.

Nhưng vật lý luôn tạo ra sự đánh đổi.

Các kỹ sư quang học giàu kinh nghiệm hiểu cách tìm ra sự cân bằng phù hợp cho ứng dụng.

Bước 3: Phát triển và thử nghiệm nguyên mẫu

Sau khi hoàn thành thiết kế quang học, nguyên mẫu sẽ được sản xuất.

Giai đoạn này là nơi lý thuyết gặp thực tế.

Một ống kính mô phỏng có thể trông hoàn hảo trên màn hình máy tính.

Thế giới vật chất đưa ra những thách thức mới:

 Dung sai sản xuất

Biến đổi vật liệu

 Độ chính xác lắp ráp

 Kết cấu cơ khí

 Khả năng tương thích cảm biến

Thử nghiệm nguyên mẫu thường bao gồm:

Kiểm tra hiệu suất quang học

Kỹ sư đánh giá:

Độ phân giải

Hiệu suất MTF

Biến dạng

 Độ sáng đồng đều

Hiệu suất màu sắc

Kiểm tra cơ khí

Ống kính cũng phải đáp ứng các yêu cầu vật lý:

 Khả năng tương thích gắn kết

Giới hạn kích thước

 Độ chính xác lắp ráp

 Độ tin cậy của kết cấu

Kiểm tra môi trường

Tùy thuộc vào ứng dụng, ống kính có thể cần phải chịu được:

 Thay đổi nhiệt độ

Rung động

Độ ẩm

Hoạt động lâu dài

Mục tiêu của việc phát triển nguyên mẫu không chỉ đơn giản là tạo ra một mẫu tốt.

Mục tiêu là tạo ra một thiết kế mà cuối cùng có thể trở thành một sản phẩm sản xuất ổn định.

Bước 4: Sản xuất quang học chính xác

Sau khi được phê duyệt, ống kính sẽ được đưa vào sản xuất hàng loạt.

Đây là nơi một nhà sản xuất quang học chuyên nghiệp thể hiện năng lực thực sự của mình.

Sản xuất quang học bao gồm nhiều quy trình:

Xử lý thành phần quang học

Các phần tử thủy tinh cần được xử lý chính xác để đạt được hiệu suất quang học cần thiết.

Sự khác biệt nhỏ ở:

 Độ chính xác bề mặt

Độ dày

Độ cong

có thể ảnh hưởng đến chất lượng hình ảnh cuối cùng.

Sản xuất và ép khuôn

Đối với nhiều ống kính máy ảnh compact, các bộ phận cấu trúc và linh kiện quang học bằng nhựa được sử dụng rộng rãi.

Khuôn chính xác rất cần thiết vì sự khác biệt nhỏ về kích thước có thể ảnh hưởng đến:

 Độ chính xác của tiêu điểm

 Tính nhất quán trong lắp ráp

 Căn chỉnh quang học

Lớp phủ ống kính

Lớp phủ quang học được cải thiện:

Truyền ánh sáng

 Kiểm soát phản xạ

Độ tương phản hình ảnh

Quy trình phủ chất lượng cao giúp giảm các vấn đề quang học không mong muốn như hiện tượng lóa và bóng ma.

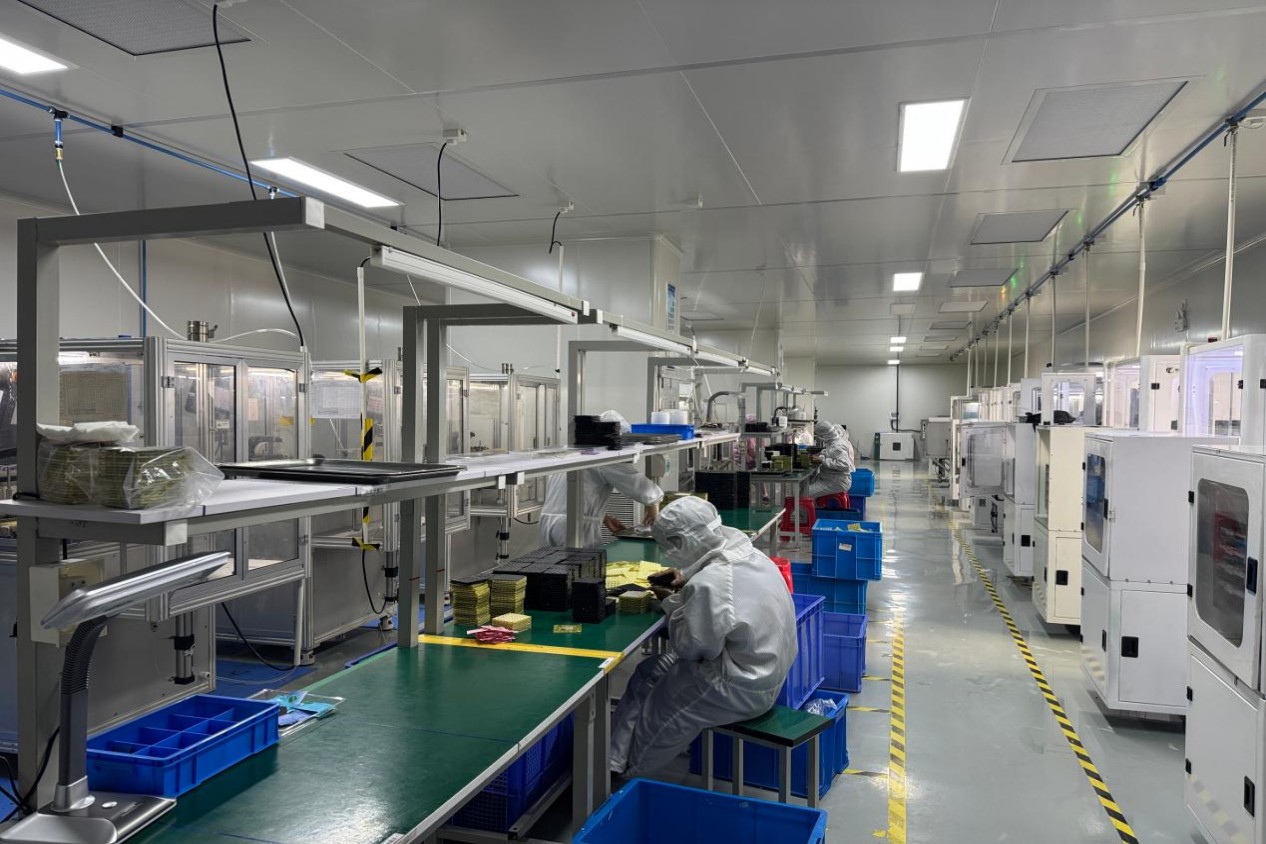

Bước 5: Lắp ráp ống kính

Việc lắp ráp ống kính nhìn từ bên ngoài có vẻ đơn giản.

Tuy nhiên, căn chỉnh quang học cực kỳ nhạy cảm.

Trong quá trình lắp ráp, các kỹ sư phải kiểm soát:

 Định vị phần tử

 Khoảng cách ống kính

 Căn chỉnh trục quang

Vị trí lấy nét

Ngay cả những lỗi lắp ráp nhỏ cũng có thể ảnh hưởng đến:

Độ sắc nét

Tính nhất quán của hình ảnh

Hiệu suất MTF

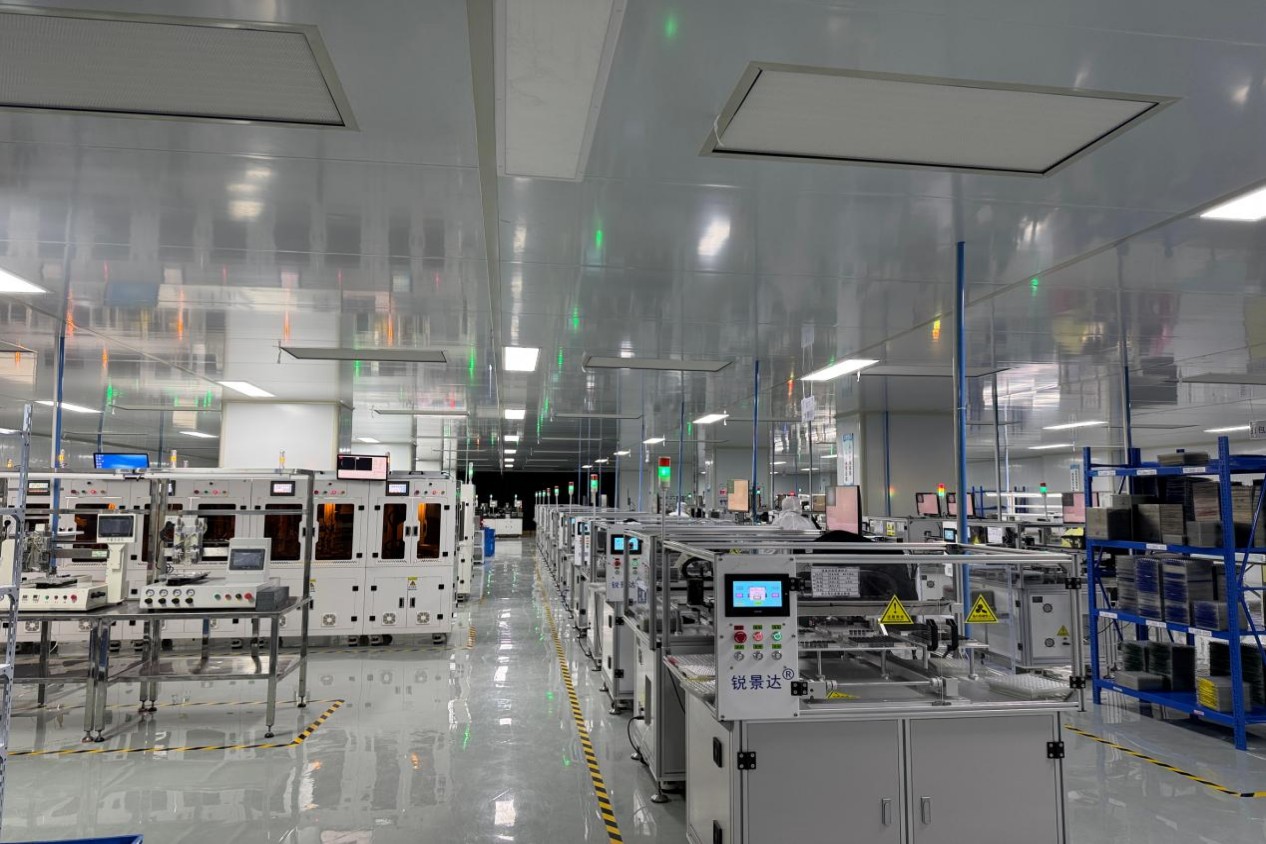

Đây là lý do tại sao thiết bị lắp ráp tự động và kiểm tra độ chính xác ngày càng trở nên quan trọng trong các nhà máy quang học hiện đại.

Bước 6: Kiểm soát chất lượng và kiểm tra quang học

Tạo ra một ống kính xuất sắc không phải là phần khó nhất.

Sản xuất hàng ngàn ống kính giống hệt nhau là.

Sản xuất hàng loạt đòi hỏi phải kiểm soát chất lượng nghiêm ngặt.

Các nhà sản xuất quang học chuyên nghiệp sử dụng hệ thống kiểm tra để đảm bảo tính nhất quán giữa các lô sản xuất khác nhau.

Các phương pháp kiểm tra phổ biến bao gồm:

Kiểm tra MTF

 Đo lường quang học

 Kiểm tra độ lệch tâm

 Kiểm tra kích thước

 Kiểm tra môi trường

Mục đích rất đơn giản:

Ống kính thứ 10.000 sẽ hoạt động giống như mẫu được phê duyệt đầu tiên.

Bước 7: Từ sản xuất tại nhà máy đến ứng dụng của khách hàng

Một ống kính không tồn tại một mình.

Nó trở thành một phần của hệ thống hình ảnh hoàn chỉnh.

Một nhà sản xuất ống kính chuyên nghiệp nên hiểu ống kính hoạt động như thế nào sau khi tích hợp.

Ví dụ:

Một nhà sản xuất camera an ninh quan tâm đến:

Hình ảnh ban đêm

 Nhận dạng AI

 Giám sát diện rộng

Một công ty máy bay không người lái quan tâm đến:

Trọng lượng

 Trường nhìn

Hiệu suất ánh sáng yếu

Một nhà sản xuất robot quan tâm đến:

Độ chính xác

 Độ tin cậy

Nhận thức thời gian thực

Các nhà cung cấp quang học tốt nhất không chỉ sản xuất ống kính.

Họ giúp khách hàng giải quyết các vấn đề về hình ảnh.

Bên trong Boshi Optics: Kết hợp khả năng sản xuất và thiết kế quang học

TạiQuang học Boshi, chúng tôi tin rằng các sản phẩm quang học thành công đòi hỏi cả kiến ​​thức kỹ thuật và kinh nghiệm sản xuất.

Quy trình sản xuất quang học của chúng tôi bao gồm nhiều giai đoạn, bao gồm xử lý thành phần quang học, sản xuất khuôn chính xác, ép phun, lắp ráp thấu kính và kiểm tra chất lượng.

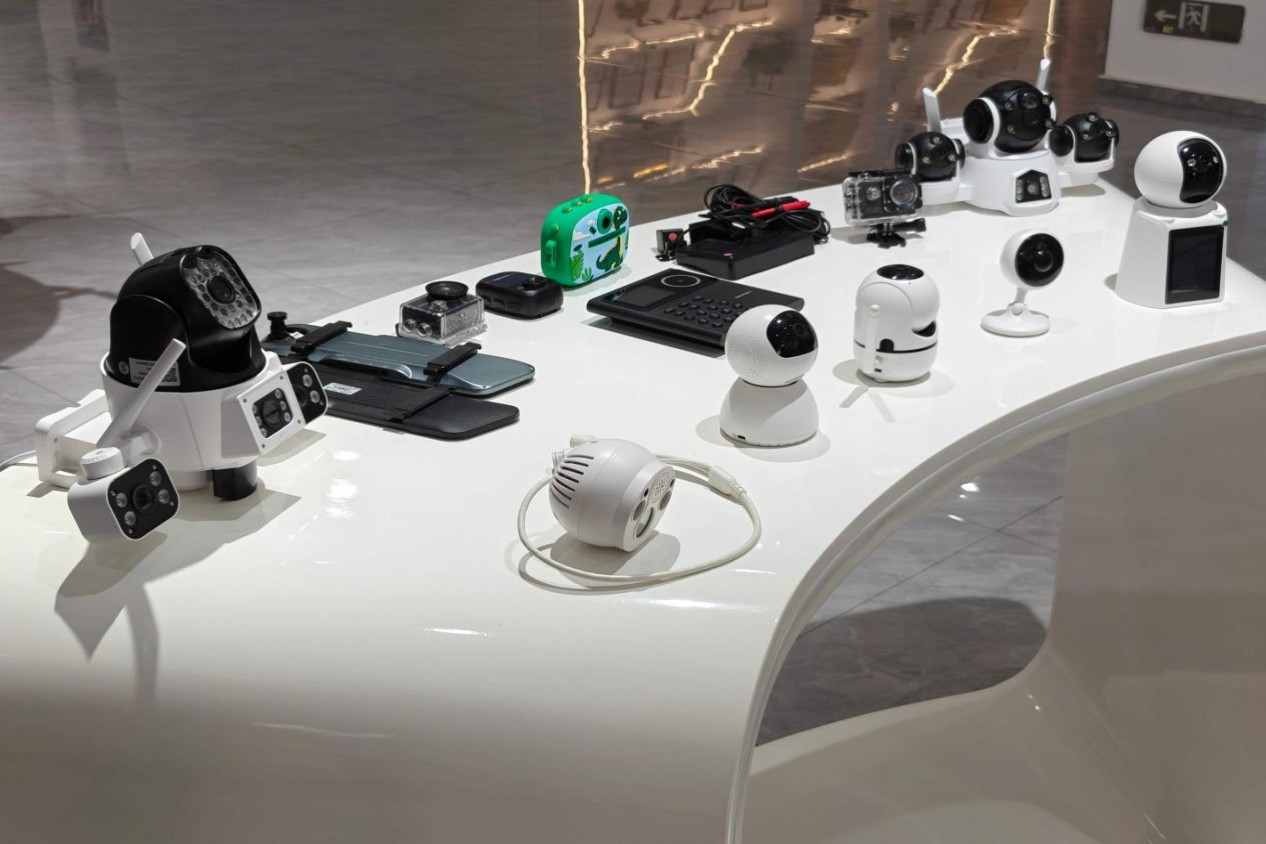

Với các khả năng bao gồm phát triển quang học, sản xuất, lắp ráp tự động và thử nghiệm quang học, Boshi Optics hỗ trợ khách hàng trên các ứng dụng như camera an ninh, hệ thống thị giác AI, máy bay không người lái, hình ảnh ô tô, thiết bị y tế và máy ảnh công nghiệp.

Bởi vì trong sản xuất quang học, năng lực thiết kế và năng lực sản xuất không thể tách rời.

Một thiết kế quang học hoàn hảo nhưng không thể được sản xuất một cách nhất quán thì không phải là một sản phẩm thành công.

Suy nghĩ cuối cùng: Ống kính đằng sau mỗi chiếc máy ảnh đều có một câu chuyện

Một ống kính máy ảnh có thể trông nhỏ.

Nhưng việc tạo ra một ống kính đáng tin cậy đòi hỏi:

Kỹ thuật quang học

 Sản xuất chính xác

 Kinh nghiệm kiểm tra

Quản lý sản xuất

 Cải tiến liên tục

Hành trình từ ý tưởng thiết kế đến sản xuất hàng loạt là nơi xây dựng chuyên môn quang học đích thực.

Và đó là điểm khác biệt giữa nhà cung cấp ống kính với đối tác sản xuất quang học thực sự.
