Cách chọn nhà sản xuất ống kính quang học đáng tin cậy ở Trung Quốc

Trung Quốc có một trong những chuỗi cung ứng sản xuất quang học hoàn chỉnh nhất thế giới. Người mua có thể tìm thấy hàng nghìn nhà cung cấp cung cấp ống kính camera quan sát, ống kính máy ảnh ô tô, ống kính máy bay không người lái, ống kính nội soi, ống kính thị giác máy và các bộ phận quang học tùy chỉnh.

Khó khăn là không tìm được nhà cung cấp. Khó khăn là tìm được nhà sản xuất có thể cung cấp nhất quán chất lượng hình ảnh đã hứa trong giai đoạn lấy mẫu.

Ống kính máy ảnh có thể nhìn đơn giản từ bên ngoài nhưng hiệu suất quang học phụ thuộc vào thiết kế, vật liệu, độ chính xác của khuôn, lớp phủ, lắp ráp, lấy nét và kiểm tra. Hai ống kính có cùng tiêu cự, khẩu độ và ngàm có thể cho ra những kết quả hoàn toàn khác nhau.

Do đó, một nhà sản xuất ống kính quang học đáng tin cậy phải được đánh giá nhiều hơn là giá cả, thời gian giao hàng hoặc số lượng sản phẩm được hiển thị trong danh mục.

1. Xác nhận xem nhà cung cấp có phải là nhà sản xuất thực sự hay không

Bước đầu tiên là hiểu những gì nhà cung cấp thực sự sản xuất nội bộ.

Một số công ty tập trung chủ yếu vào việc kinh doanh và mua ống kính hoàn chỉnh từ các nhà máy khác. Điều này có thể được chấp nhận đối với các sản phẩm tiêu chuẩn, nhưng nó có thể trở thành vấn đề khi dự án yêu cầu sửa đổi kỹ thuật, phân tích lỗi hoặc sản xuất hàng loạt ổn định.

Nhà sản xuất ống kính quang học có năng lực nên kiểm soát hoặc quản lý chặt chẽ các quy trình chính như:

Thiết kế quang học

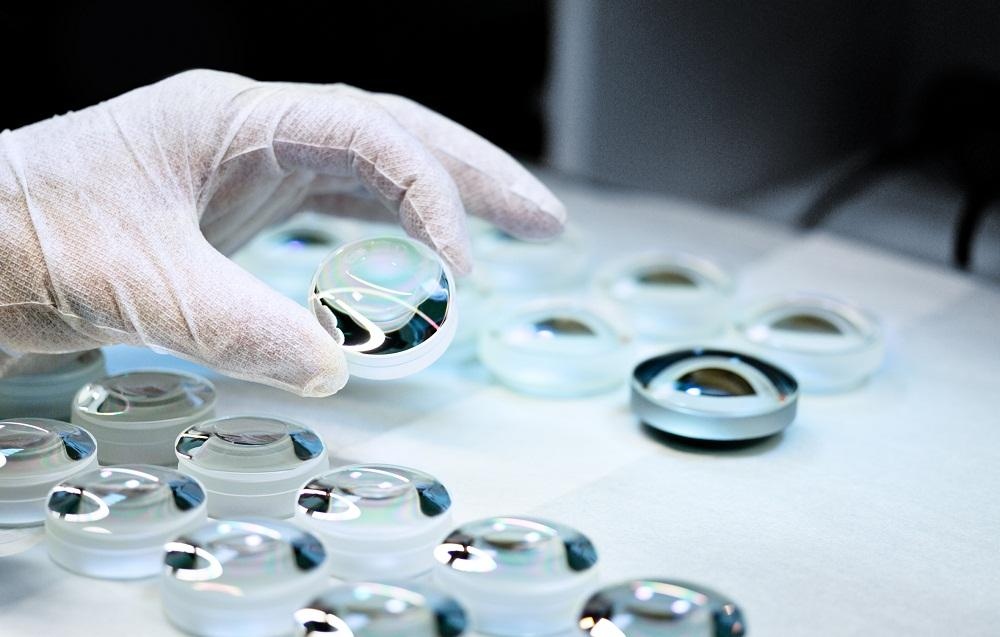

Gia công thấu kính thủy tinh

Đúc ép ống kính nhựa

 Sản xuất khuôn mẫu chính xác

 Lớp phủ quang học

Sản xuất thùng ống kính

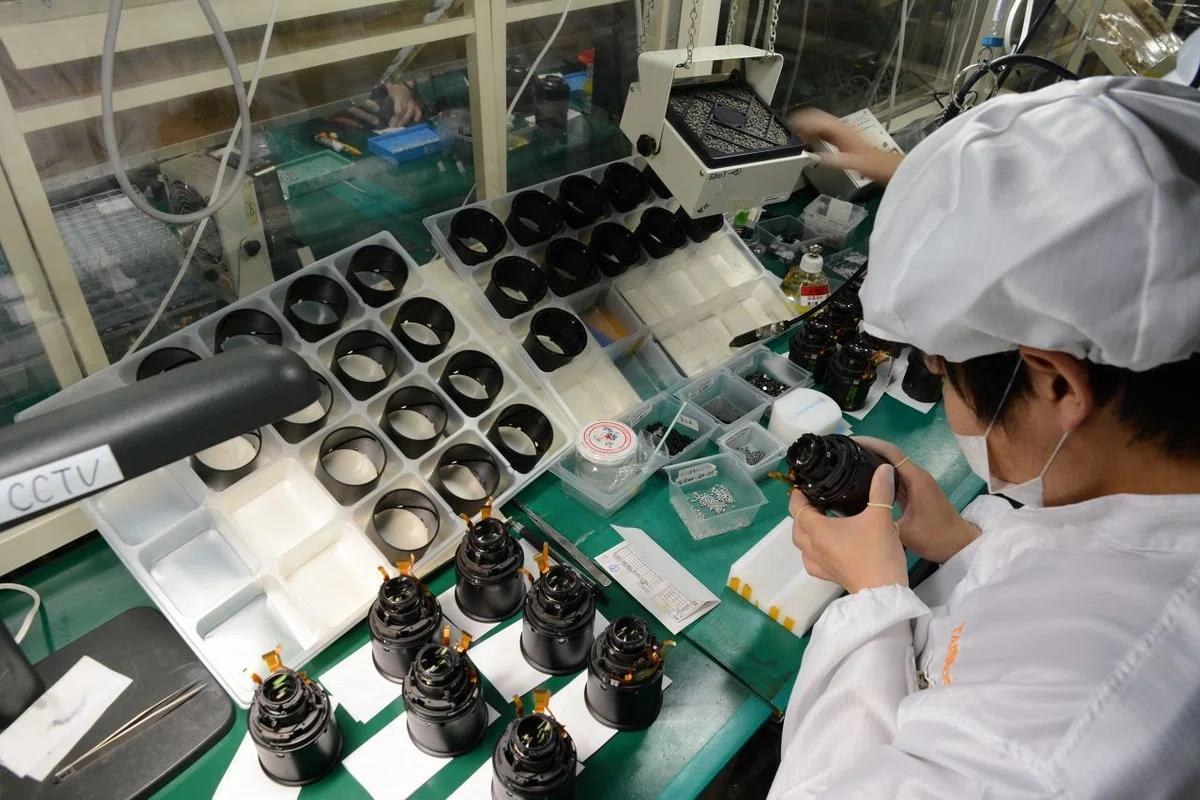

Lắp ráp ống kính

Tập trung và bảo dưỡng keo

Kiểm tra MTF

Kiểm tra cuối cùng

Ưu điểm của một nhà sản xuất tích hợp không chỉ đơn giản là chi phí thấp hơn. Ưu điểm lớn hơn là giải quyết vấn đề nhanh hơn.

Khi hình ảnh hiển thị các góc mềm, bóng màu, biến đổi tiêu cự hoặc độ tương phản trong điều kiện ánh sáng yếu, nguyên nhân có thể đến từ thiết kế quang học, định tâm phần tử, dung sai nòng, độ dày bộ lọc, áp suất lắp ráp hoặc khớp cảm biến.

Một nhà sản xuất có khả năng kiểm soát kỹ thuật và sản xuất có thể điều tra nguyên nhân. Người bán lại thường chỉ có thể chuyển tiếp đơn khiếu nại.

2. Đánh giá năng lực kỹ thuật chứ không phải kích thước danh mục

Một danh mục sản phẩm lớn không tự động có nghĩa là kỹ thuật quang học mạnh mẽ.

Một thử nghiệm hữu ích hơn là cung cấp cho nhà cung cấp các yêu cầu thực tế về dự án của bạn và quan sát các câu hỏi họ đặt ra.

Nhà sản xuất ống kính quang học chuyên nghiệp nên xác nhận những thông tin như:

Mô hình cảm biến và định dạng cảm biến

Kích thước pixel và độ phân giải mục tiêu

 Trường quan sát bắt buộc

 Khoảng cách làm việc

Không gian lắp đặt sẵn có

 Môi trường chiếu sáng

Yêu cầu hình ảnh ngày và đêm

Giới hạn biến dạng

Yêu cầu CRA

 Nhiệt độ hoạt động

 Yêu cầu chống nước hoặc môi trường

Hãy thận trọng nếu nhà cung cấp khuyên dùng ống kính sau khi chỉ nghe tiêu cự.

Ống kính 2,8mm hoặc 4mm không phù hợp với mọi máy ảnh sử dụng cùng kích thước cảm biến. Độ phân giải của cảm biến, vòng tròn hình ảnh, CRA, kính che, bộ lọc cắt IR, cấu trúc mô-đun và khoảng cách ứng dụng đều có thể ảnh hưởng đến kết quả cuối cùng.

Các nhà cung cấp tốt nhất không chỉ bán các mẫu ống kính hiện có. Chúng giúp khách hàng chuyển các yêu cầu ứng dụng thành thông số kỹ thuật quang học.

3. Hỏi cách kiểm tra hiệu suất của ống kính

Các thuật ngữ như “độ phân giải cao”, “độ biến dạng thấp” và “tầm nhìn ban đêm tốt” rất dễ in trên trang sản phẩm.

Dữ liệu thử nghiệm có ý nghĩa hơn.

Tùy thuộc vào ứng dụng, nhà sản xuất ống kính đáng tin cậy sẽ có thể thực hiện hoặc cung cấp:

Kiểm tra MTF

 Kiểm tra độ phân giải

 Đo trường nhìn

 Đo độ méo

Thử nghiệm chiếu sáng tương đối

Đánh giá CRA

 Kiểm tra độ lệch tâm

 Đo kích thước

 Chu kỳ nhiệt độ

Thử nghiệm chống thấm nước

Kiểm tra tiêu điểm ngày và đêm

MTF đặc biệt quan trọng vì nhãn megapixel không kể toàn bộ câu chuyện.

Cả hai ống kính đều có thể được mô tả là phù hợp với máy ảnh 5MP, nhưng một ống kính có thể duy trì độ tương phản tốt trên toàn bộ hình ảnh trong khi ống kính kia trở nên mờ đáng chú ý ở gần các cạnh.

Người mua cũng nên hỏi liệu thử nghiệm quang học chỉ được thực hiện trên các mẫu đang phát triển hay trong quá trình sản xuất hàng loạt.

Sản xuất một mẫu xuất sắc là tương đối dễ dàng. Việc sản xuất hàng nghìn ống kính với hiệu suất ổn định là một thách thức thực sự.

4. Chú ý đến tính nhất quán từ mẫu đến sản xuất

Nhiều dự án máy ảnh gặp phải vấn đề tương tự:

Các mẫu trông đẹp, nhưng các đơn vị sản xuất hàng loạt cho thấy tiêu điểm hoặc độ sắc nét của cạnh không nhất quán.

Hiệu suất của ống kính có thể thay đổi do những thay đổi rất nhỏ về:

 Khoảng cách ống kính

 Định tâm phần tử

 Kích thước thùng

 Khối lượng kết dính

Lực lượng lắp ráp

 Vị trí lấy nét

Cài đặt bộ lọc

 Căn chỉnh cảm biến

Một nhà sản xuất đáng tin cậy phải có quy trình kiểm soát rõ ràng đối với những biến số này.

Các câu hỏi hữu ích bao gồm:

Lấy nét được thực hiện thủ công hay tự động?

Có sử dụng phân loại MTF không?

Mẫu vàng được quản lý như thế nào?

Lô sản xuất có thể được truy tìm?

 Các đơn vị bị lỗi được phân tích như thế nào?

 Những thay đổi kỹ thuật được ghi lại như thế nào?

Đơn giá rẻ nhất có thể nhanh chóng trở nên đắt đỏ khi ống kính không nhất quán tạo ra việc phải làm lại, giao hàng bị trì hoãn, khiếu nại của khách hàng hoặc trả lại hàng tại hiện trường.

Trong quang học, tính nhất quán là một phần của sản phẩm.

5. Chọn nhà sản xuất có kinh nghiệm ứng dụng phù hợp

Các ứng dụng hình ảnh khác nhau yêu cầu mức độ ưu tiên quang học khác nhau.

Ống kính camera an ninh có thể tập trung vào:

 Độ nhạy ánh sáng thấp

 Phạm vi cảnh rộng

 Ổn định lấy nét ngày và đêm

 Tuổi thọ hoạt động lâu dài

 Nhận dạng con người và phương tiện

Một ống kính camera hành trình có thể yêu cầu:

 Hình ảnh động rộng

 Chịu nhiệt độ

 Cấu trúc nhỏ gọn

 Hiệu suất ổn định dưới độ rung

Ống kính máy bay không người lái có thể ưu tiên:

 Kết cấu nhẹ

 Trường nhìn rộng

 Chuyển động rõ ràng

TTL nhỏ gọn

Một ống kính nội soi y tế có thể cần:

Kích thước cực nhỏ

 Khoảng cách làm việc ngắn

 Kiểm soát độ sâu trường ảnh

Độ chính xác màu sắc

Hiệu suất chống thấm nước

Các nhà sản xuất có kinh nghiệm trong nhiều ngành thường hiểu rõ hơn về sự cân bằng ở cấp độ hệ thống.

Quang học Boshiphát triển các giải pháp quang học để giám sát an ninh, chụp ảnh ô tô, thiết bị thông minh, máy bay không người lái, chụp ảnh y tế, robot và các hệ thống hình ảnh khác. Phạm vi kinh nghiệm này giúp công ty đánh giá ống kính theo ứng dụng cuối cùng thay vì coi mọi yêu cầu chỉ là lựa chọn độ dài tiêu cự đơn giản.

6. Đừng đánh giá ống kính ánh sáng yếu chỉ bằng số F

Hiệu suất trong điều kiện ánh sáng yếu ngày càng trở nên quan trọng trong camera an ninh, giao thông thông minh, robot và hệ thống thị giác AI.

Số F nhỏ hơn thường có nghĩa là khẩu độ lớn hơn và nhiều ánh sáng đi vào ống kính hơn. Tuy nhiên, chỉ khẩu độ không đảm bảo chất lượng hình ảnh tốt.

Hệ thống quang học khẩu độ lớn cũng phải kiểm soát:

 Quang sai hình cầu

 Hôn mê

 Quang sai màu

 Độ sắc nét của cạnh

 Chiếu sáng tương đối

Bóng ma

 Tập trung nhất quán

Ống kính F1.0 có thể trông ấn tượng trên bảng thông số kỹ thuật nhưng thách thức thực sự là duy trì độ phân giải có thể sử dụng và hiệu suất sản xuất ổn định ở khẩu độ lớn như vậy.

Đây là lý do tại sao người mua đang phát triển camera quan sát ban đêm đủ màu nên yêu cầu kết quả hình ảnh thực tế, dữ liệu MTF và so sánh trong điều kiện ánh sáng yếu thay vì chỉ dựa vào giá trị khẩu độ.

7. Hiểu sự khác biệt giữa hình ảnh hồng ngoại và ánh sáng đen

Camera an ninh hồng ngoại truyền thống sử dụng đèn LED hồng ngoại để chiếu sáng cảnh tối. Giải pháp này vẫn hữu ích trong môi trường có ít hoặc không có ánh sáng nhìn thấy được nhưng hình ảnh ban đêm thường là đơn sắc.

Ống kính camera an ninh ánh sáng đen đi theo một cách tiếp cận khác.

Ống kính ánh sáng đen có khẩu độ lớn thu thập nhiều ánh sáng khả kiến ​​hơn, giúp máy ảnh lưu giữ thông tin màu sắc trong môi trường thiếu sáng. Điều này có thể có giá trị cho:

Nhận dạng quần áo

Nhận dạng màu xe

Giám sát bãi đỗ xe

Giám sát khu dân cư

An ninh đường phố

Phân loại đối tượng AI

Quang học Boshicung cấp giải pháp ống kính bảo mật M12 nhỏ gọn với tiêu cự 4mm, khẩu độ F1.0, khả năng tương thích với cảm biến 1/2,7 inch và hỗ trợ hệ thống hình ảnh 2–5MP.

Ống kính này được thiết kế cho các ứng dụng giám sát ánh sáng yếu với đầy đủ màu sắc trong đó ánh sáng sẵn có phải được sử dụng hiệu quả hơn.

Tuy nhiên, nhà sản xuất đáng tin cậy cũng nên giải thích rõ ràng hạn chế: một ống kính thụ động không thể tạo ra hình ảnh có màu sắc trung thực trong bóng tối tuyệt đối nếu không có nguồn sáng bên ngoài.

Đối với môi trường tối hoàn toàn, vẫn có thể cần đến ánh sáng hồng ngoại hoặc ánh sáng trắng bổ sung.

Trao đổi kỹ thuật trung thực là một trong những dấu hiệu rõ ràng nhất của một nhà cung cấp đáng tin cậy.

8. Kiểm tra khả năng tùy chỉnh

Các sản phẩm tiêu chuẩn rất hữu ích cho quá trình thử nghiệm ban đầu nhưng nhiều dự án máy ảnh cuối cùng cũng cần phải điều chỉnh.

Các yêu cầu tùy chỉnh phổ biến bao gồm:

 Sửa đổi tiêu cự

 Tối ưu hóa FOV

Điều chỉnh độ méo

 Thay đổi khẩu độ

Các bộ lọc cắt IR khác nhau

 Tối ưu hóa ngày đêm 850nm hoặc 940nm

 Sửa đổi thùng hoặc chủ đề

Thiết kế mặt trước chống thấm nước

 Tích hợp kính che phủ

Kết hợpCRA

 Bù nhiệt độ

Trước khi chọn nhà sản xuất ống kính quang học ở Trung Quốc, người mua nên xác nhận xem các cuộc thảo luận kỹ thuật có thể liên quan trực tiếp đến các kỹ sư quang học hay không.

Một nhà cung cấp chuyên nghiệp có thể không ngay lập tức hứa hẹn rằng mọi yêu cầu đều có thể thực hiện được. Đôi khi câu trả lời đúng là ống kính trước tiên phải được kiểm tra bằng cảm biến và mô-đun máy ảnh của khách hàng.

Câu trả lời đó nghe có vẻ kém thuận tiện hơn nhưng nó thường ngăn ngừa được những sai lầm đắt giá.

9. Xem xét hệ thống chất lượng và thiết bị sản xuất

Chứng nhận không đảm bảo sản phẩm hoàn hảo nhưng chúng cho biết liệu nhà sản xuất có thiết lập các quy trình có cấu trúc hay không.

Tùy thuộc vào dự án, người mua có thể xem xét:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

 Kiểm tra vật liệu đầu vào

 Kiểm tra quy trình

Tiêu chuẩn kiểm tra cuối cùng

Truy xuất nguồn gốc hàng loạt

 Thủ tục hành động khắc phục

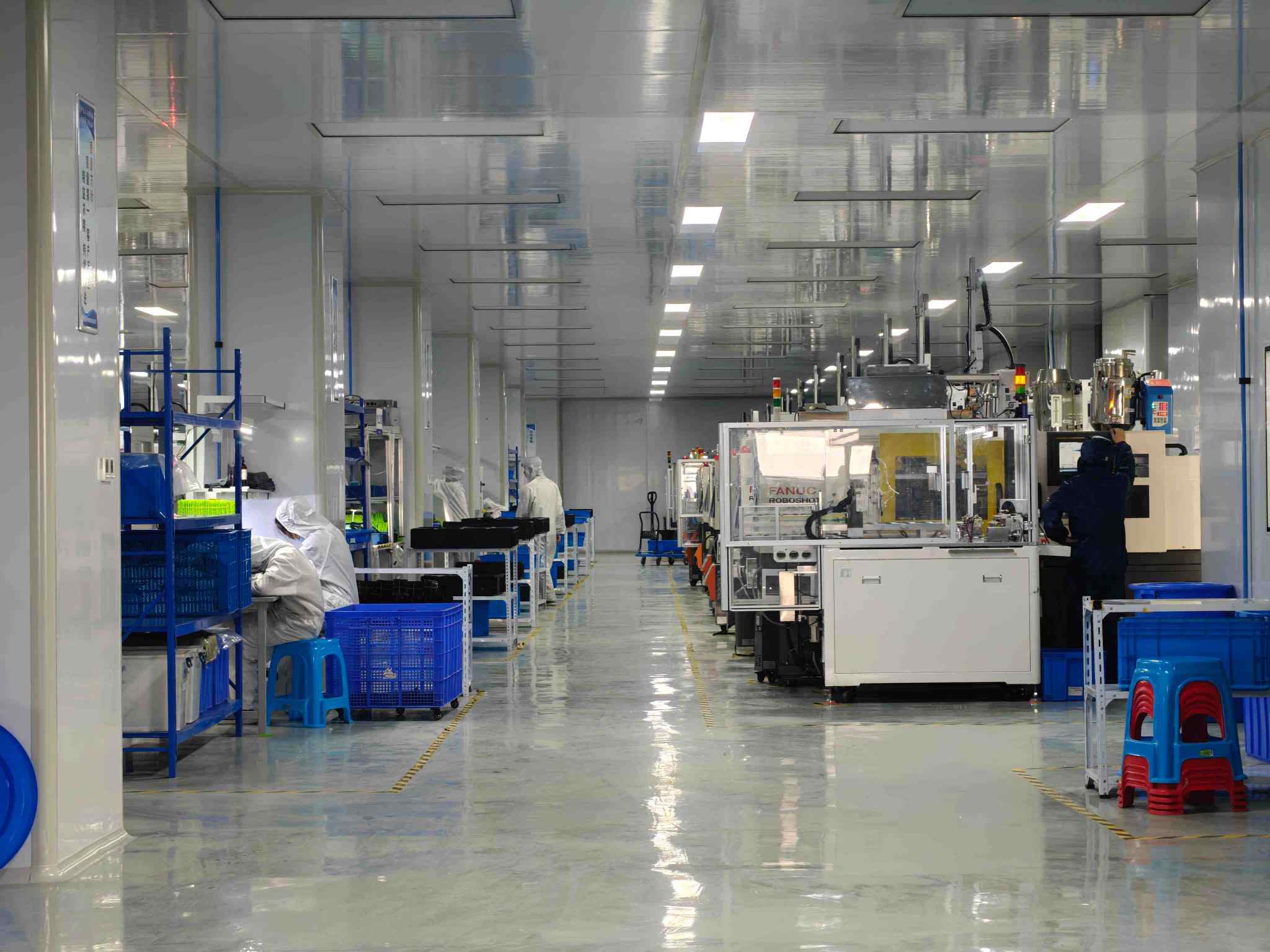

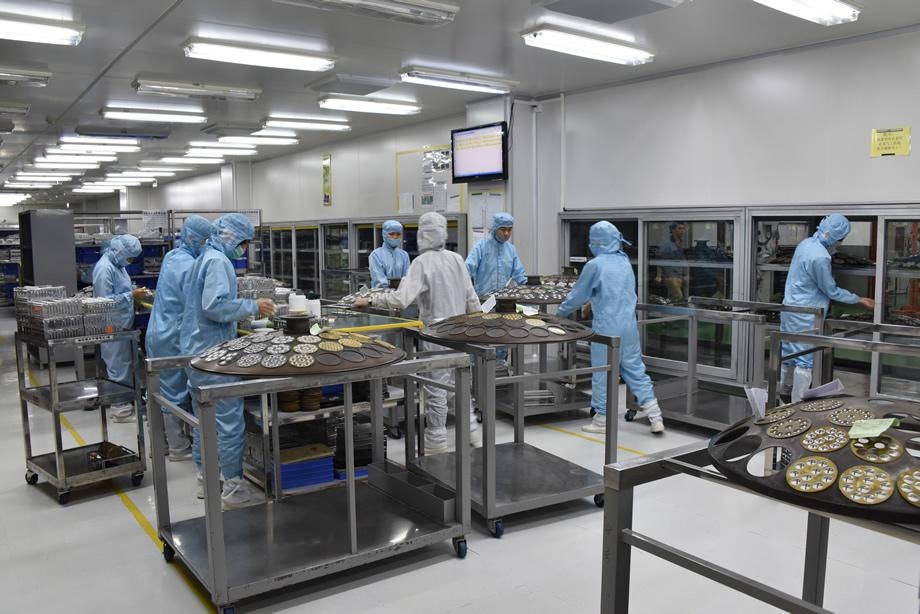

Quang học Boshi vận hành một chuỗi sản xuất tích hợp bao gồm xử lý quang học, đúc chính xác, ép phun, phủ, lắp ráp thấu kính và kiểm tra chất lượng.

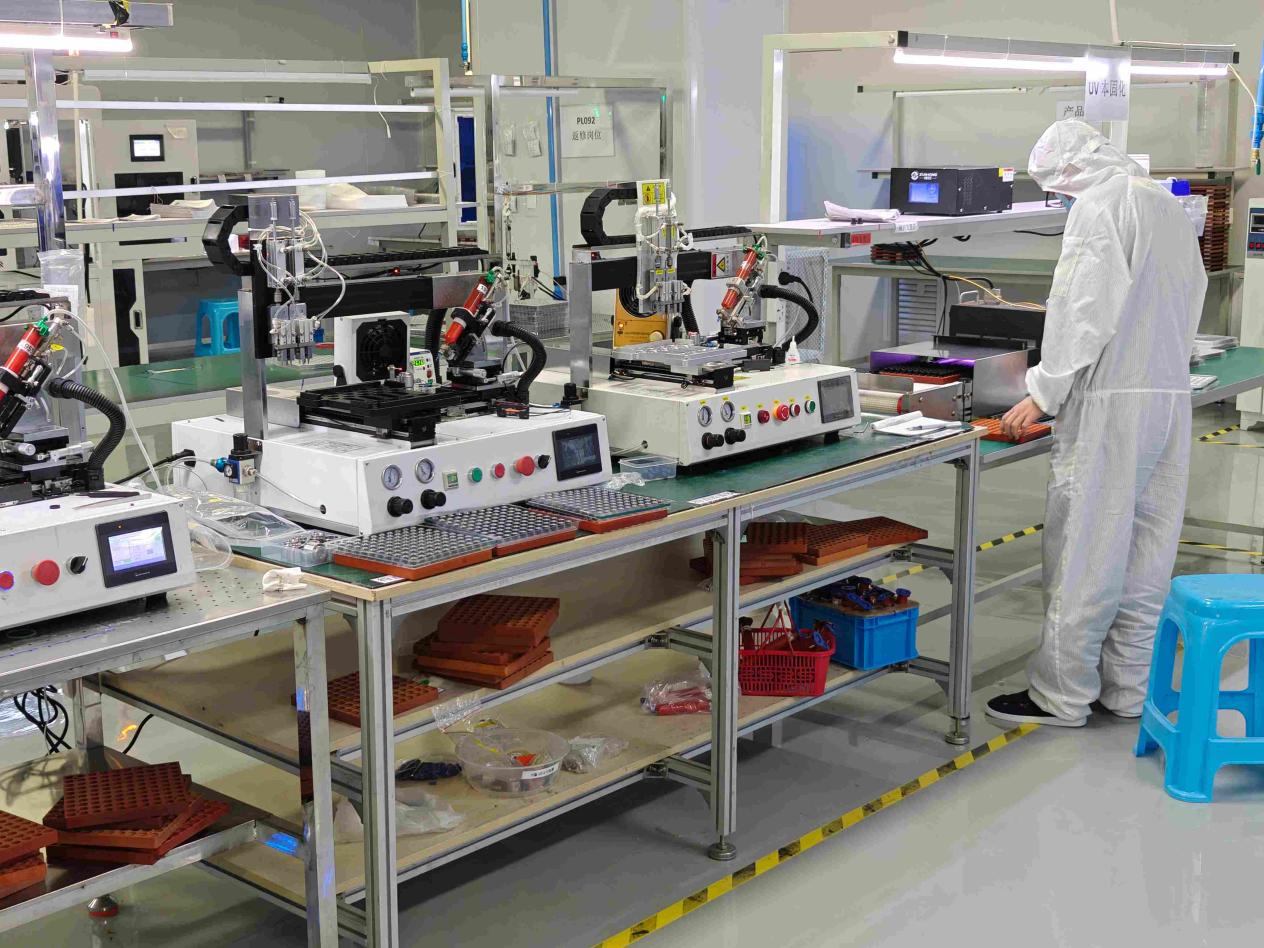

Công ty cũng sử dụng thiết bị để lắp ráp tự động, phân loại MTF, đo kích thước, kiểm tra độ lệch tâm và kiểm tra độ tin cậy về môi trường.

Giá trị của thiết bị này không nằm ở vẻ bề ngoài của nhà máy. Mục đích của nó là giảm sự khác biệt giữa các mẫu và sản xuất hàng loạt.

10. So sánh tổng chi phí dự án, không chỉ đơn giá

Giá cả rất quan trọng, đặc biệt là trong các dự án máy ảnh có khối lượng lớn.

Nhưng báo giá thấp nhất không phải lúc nào cũng là giải pháp có chi phí thấp nhất.

Tổng chi phí của một ống kính bao gồm:

 Đơn giá

 Thời gian phát triển

Thời gian điều chỉnh camera

 Năng suất lắp ráp

Làm lại

Giao hàng ổn định

 Phân tích lỗi

 Khách hàng trả lại

 Uy tín sản phẩm

Việc tiết kiệm một lượng nhỏ trên mỗi ống kính có thể không đáng giá nếu máy ảnh yêu cầu lấy nét nhiều lần hoặc tạo ra hình ảnh ban đêm không ổn định.

Nhà sản xuất ống kính quang học tốt nhất thường không phải là nhà cung cấp rẻ nhất.

Chính nhà cung cấp sẽ làm giảm sự không chắc chắn về mặt kỹ thuật và sản xuất.

Tại sao người mua hợp tác với Quang học Boshi

Quang học Boshi kết hợp các khả năng kỹ thuật quang học, sản xuất, lắp ráp, thử nghiệm và tùy chỉnh cho nhiều ứng dụng máy ảnh.

Công ty hỗ trợ khách hàng về:

Ống kính máy ảnh tiêu chuẩn và tùy chỉnh

Kết hợp cảm biến và ống kính

 Tối ưu hóa quang học và cơ học

 Đánh giá mẫu

Giải pháp hình ảnh ánh sáng yếu

 Kiểm soát chất lượng sản xuất hàng loạt

Dịch vụ OEM và ODM

Đối với các dự án camera an ninh, Boshi Optics có thể cung cấp các loại ống kính giám sát thông thường, ống kính góc rộng, ống kính ánh sáng sao, giải pháp hồng ngoại và ống kính ánh sáng đen khẩu độ lớn để chụp ảnh ban đêm đầy đủ màu sắc.

Mục tiêu không phải là quảng bá một ống kính cho mọi ứng dụng.

Mục tiêu là lựa chọn hoặc phát triển giải pháp quang học phù hợp nhất với cảm biến, điều kiện ánh sáng, cấu trúc lắp đặt và yêu cầu về hình ảnh.

Phần kết luận

Việc lựa chọn một nhà sản xuất ống kính quang học đáng tin cậy ở Trung Quốc đòi hỏi nhiều điều hơn là chỉ so sánh giá cả và danh sách sản phẩm.

Người mua nên đánh giá:

 Năng lực sản xuất thực tế

Hỗ trợ kỹ thuật quang học

 Phương pháp kiểm tra

 Tính nhất quán trong sản xuất

 Kinh nghiệm ứng dụng

Khả năng tùy biến

 Hệ thống chất lượng

 Trung thực về mặt kỹ thuật

Một nhà sản xuất ống kính đáng tin cậy không chỉ phải hiểu cách sản xuất ống kính mà còn hiểu rõ ống kính đó ảnh hưởng như thế nào đến toàn bộ hệ thống máy ảnh.

Quang học Boshi hỗ trợ khách hàng từ khâu lựa chọn quang học ban đầu cho đến thử nghiệm mẫu và sản xuất hàng loạt, cung cấp các giải pháp ống kính máy ảnh cho an ninh, ô tô, y tế, máy bay không người lái, robot và các ứng dụng hình ảnh khác.

Nhà cung cấp phù hợp không chỉ cung cấp các bộ phận quang học.

Một nhà cung cấp đáng tin cậy giúp kiểm soát hình ảnh cuối cùng.
