Toán học về ánh sáng: Tại sao F1.0 là một bước nhảy vọt chứ không phải một bước nhỏ

Khi mua hoặc sản xuất thiết bị an ninh, bạn có thể dễ dàng nhìn vào ống kính F2.0 và ống kính F1.0 và nghĩ,“Chỉ chênh lệch 1,0 thôi phải không?”Sai. Trong thế giới quang học, số f không có tỷ lệ tuyến tính. Số f (hoặc tỷ lệ tiêu cự) là tỷ lệ giữa tiêu cự của thấu kính với đường kính của đồng tử vào. Công thức tính công suất thu ánh sáng (độ sáng) của ống kính cho biết lượng ánh sáng chạm vào cảm biến tỷ lệ nghịch với bình phương của số f:

Vì vậy, nếu chúng ta so sánh ống kính F2.0 với ống kính F1.0, phép tính chênh lệch về lượng ánh sáng hấp thụ sẽ như sau:

• Mức tăng thấp = Tiếng ồn thấp:Bạn sẽ có được hình ảnh sạch sẽ, sắc nét mà không có hiện tượng "tuyết" kỹ thuật số khó chịu.

• Ánh sáng cao = Màu đầy đủ:Cảm biến nhận đủ dữ liệu bước sóng để hiển thị màu sắc chính xác, ngay cả vào giữa đêm.

Điều đáng chú ý: Tại sao bạn không thể tạo bất kỳ ống kính nào thành "F1.0"

Nếu khẩu độ F1.0 tuyệt vời như vậy thì tại sao không phải máy ảnh nào cũng được trang bị một chiếc? Bởi vì việc bẻ cong lượng ánh sáng đó một cách chính xác là điều vô cùng khó khăn.

Khi bạn mở khẩu độ rộng như vậy, bạn sẽ tạo ra sự hỗn loạn quang học: các tia sáng chạm vào các cạnh của ống kính gây ra quang sai màu (viền màu tím) và nhòe nghiêm trọng ở các góc của ảnh. Để điều khiển khẩu độ F1.0, cấu trúc bên trong của ống kính phải được thiết kế một cách tinh xảo.

Đây là lúc mà sự khác biệt giữa tròng kính nhựa rẻ tiền và tròng kính chuyên nghiệp trở nên quan trọng.

Nhập PL100: Sức mạnh của cấu trúc 7E

Tại Shanghai Silk Optical Technology Co., Ltd., chúng tôi đã thiết kếỐng kính PL100đặc biệt để giải quyết thách thức kỹ thuật F1.0 cho các ứng dụng robot và bảo mật cao cấp.

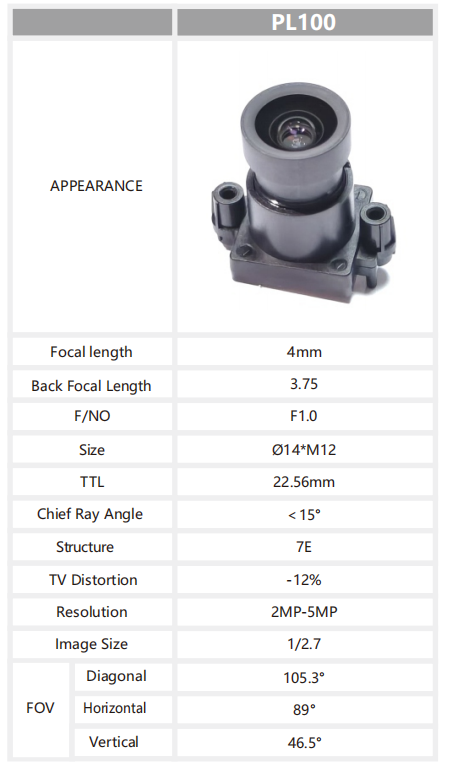

Để đạt được độ phân giải 2MP-5MP với khẩu độ F1.0 trên cảm biến 1/2.7 đòi hỏi độ chính xác cao. Bạn không thể đạt được điều này với các thành phần nhựa tiêu chuẩn. PL100 sử dụng mộtCấu trúc toàn kính 7E (Bảy yếu tố). Đây là lý do tại sao điều đó lại quan trọng đối với kết quả cuối cùng của bạn:

• Truyền chưa từng có:Thủy tinh cho phép nhiều ánh sáng đi qua hơn nhựa. Khi toàn bộ mục tiêu của ống kính F1.0 là tối đa hóa lượng ánh sáng thu vào thì việc sử dụng các thành phần nhựa sẽ không đạt được mục đích. Cấu trúc kính 7E đảm bảo lượng photon thu được tối đa thực sự truyền đến cảm biến.

• Độ ổn định nhiệt tối ưu:Camera an ninh sống ngoài trời. Chúng nướng dưới ánh nắng mùa hè và đông cứng vào mùa đông. Các thấu kính bằng nhựa giãn nở và co lại khi nhiệt độ thay đổi, làm dịch chuyển tiêu điểm một chút và khiến chiếc máy ảnh cực kỳ sắc nét của bạn bị mờ theo thời gian (một hiện tượng được gọi là trôi dạt nhiệt). Kính cực kỳ ổn định. Cấu trúc 7E của PL100 đảm bảo rằng tiêu cự 4mm của bạn luôn chính xác ở mức 4mm, cho dù đó là 40°C hay -20°C.

• Độ rõ nét từ cạnh này sang cạnh khác:Với FOV ngang rộng 89°, 7 thành phần kính được căn chỉnh chính xác sẽ điều chỉnh độ méo quang học vốn có do khẩu độ F1.0 lớn gây ra, giữ cho các cạnh của cảnh quay của bạn sắc nét như ở giữa.

Phán quyết dành cho Giám đốc mua hàng và Kỹ sư

Chuyển sang chế độ giám sát ban đêm đầy màu sắc không phải là một mánh lới quảng cáo; nó là tiêu chuẩn mới cho ngành an ninh. Nhưng việc đặt cảm biến Starlight cao cấp đằng sau một ống kính khẩu độ hẹp, rẻ tiền cũng giống như đặt một động cơ xe thể thao vào một chiếc xe golf.

Để thực sự mở khóa "màu sắc mà không cần ánh sáng bổ sung", bạn cần có khả năng thu thập ánh sáng gấp 4 lần của khẩu độ F1.0, được hỗ trợ bởi khả năng ổn định nhiệt và độ truyền qua cao của cấu trúc hoàn toàn bằng kính.

(Sẵn sàng nâng cấp dòng sản phẩm phần cứng của bạn?Khám phá thông số kỹ thuật đầy đủ của PL100 và các ống kính quang học chính xác khác của chúng tôi tại đây.)
