Đôi mắt trên bầu trời: Sự phát triển kỹ thuật và sự đánh đổi quang học của hệ thống ống kính máy bay không người lái

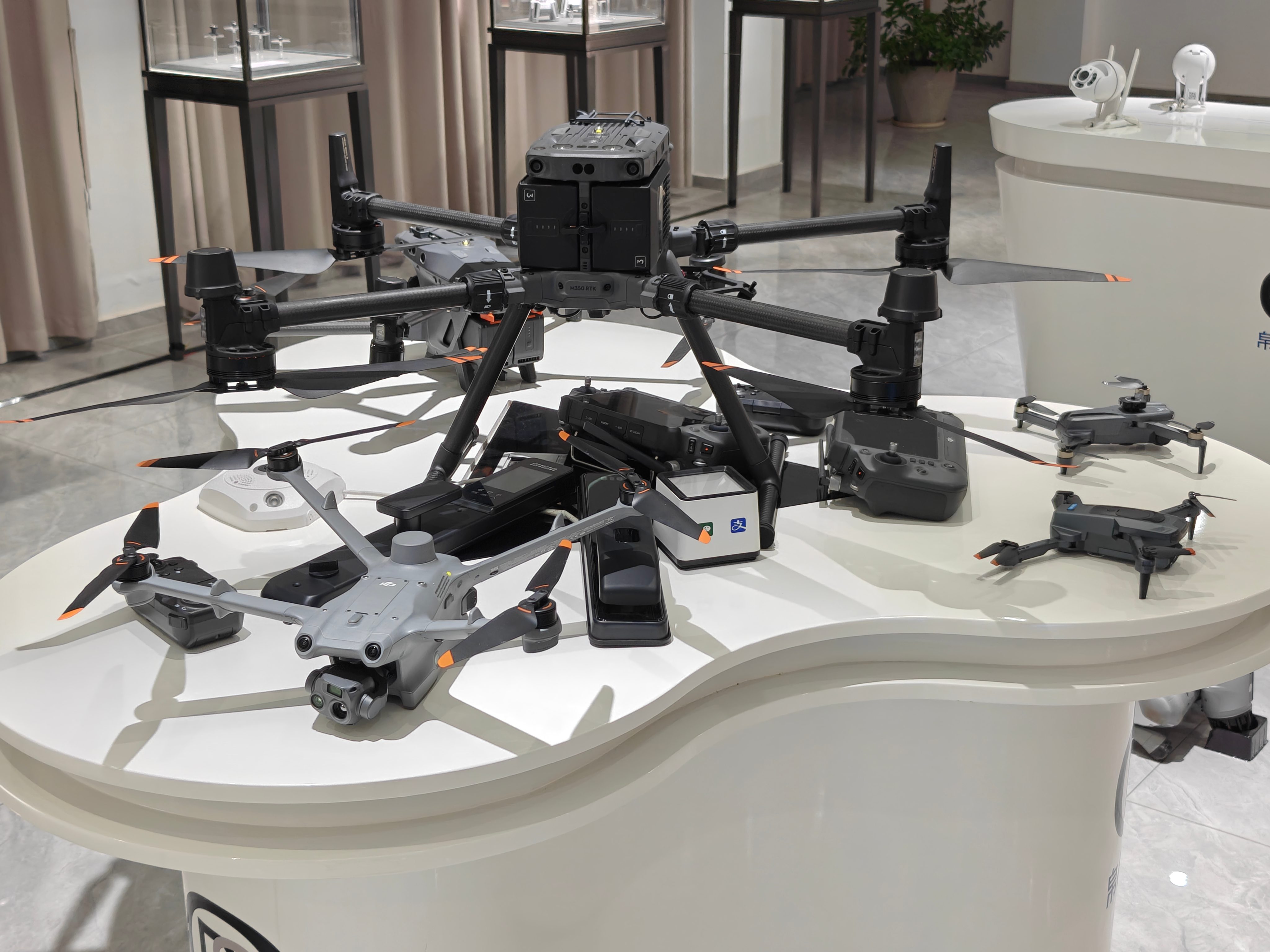

Máy bay không người lái dành cho người tiêu dùng và điện ảnh: Sức mạnh trực quan của hệ thống đa tiêu cự

Trong một thời gian dài, kỹ thuật quay phim bằng máy bay không người lái chỉ giới hạn trong câu chuyện về "góc rộng". Những máy bay không người lái thời kỳ đầu thường mang một ống kính duy nhất (tương đương khoảng 24mm), tuy ống kính này rất phù hợp để chụp phong cảnh lớn nhưng lại khiến những bức ảnh chụp từ trên không có cảm giác lặp đi lặp lại. Khi nhu cầu sáng tạo ngày càng tăng, máy bay không người lái bắt đầu tích hợp hệ thống nhiều ống kính để tái tạo lại "bộ ba" tiêu cự trên bầu trời của nhiếp ảnh gia chuyên nghiệp.

Các ràng buộc vật lý và cân bằng không gian trong hệ thống nhiều thấu kính

Máy bay không người lái chụp ảnh hàng đầu hiện đại hiện có hệ thống ba ống kính (Rộng, Tele trung bình và Tele) để cung cấp khả năng "nén không gian" trong các bức ảnh chụp từ trên không.¹Thiết kế ba mô-đun hình ảnh độc lập trong một thể tích gimbal giới hạn là một thách thức kỹ thuật lớn liên quan đến phân bổ trọng lượng và bù trọng tâm động.

Máy ảnh chính 24mm thường sử dụng cảm biến lớn (chẳng hạn như 4/3 CMOS) để cung cấp chất lượng hình ảnh và dải động cao nhất.²Việc bổ sung các ống kính Medium Tele (tương đương 70mm) và Tele (tương đương 166mm) mang đến sự linh hoạt về phối cảnh chưa từng có.¹Ống kính 70mm, được trang bị cảm biến 1/1,3 inch, có khả năng làm nổi bật đối tượng vượt trội trong khi vẫn duy trì cảm giác về môi trường xung quanh, hoàn hảo để chụp các công trình kiến ​​trúc hoặc chân dung môi trường.¹

Ống kính Tele 166mm là một cuộc cách mạng, tăng khẩu độ lên$f/3,4$cho khả năng phân giải tốt hơn so với các thế hệ trước.¹Khi quay phim trên không, giá trị của ống kính tele nằm ở khả năng "tránh"—nó cho phép phi công chụp được những chi tiết riêng tư về động vật hoang dã hoặc đối tượng mà không cần xâm nhập hoặc đi vào khu vực hạn chế nguy hiểm.¹

Hệ thống cấp rạp chiếu phim và DNA quang học của ngàm DL

Đối với các tác phẩm đẳng cấp Hollywood, máy bay không người lái có ống kính cố định là không đủ. Các hệ thống chuyên nghiệp như Inspire 3 giới thiệu máy ảnh trên không full-frame với hệ sinh thái ống kính có thể hoán đổi cho nhau.⁴Ở đây, trọng tâm chuyển sang "độ ổn định quang học" và "khả năng tương thích quy trình làm việc".

Giá đỡ DL là hệ thống độc quyền được thiết kế với khoảng cách mặt bích cực ngắn. Các ống kính một tiêu cự phù hợp của nó (18mm, 24mm, 35mm, 50mm) sử dụng thiết kế phi cầu (ASPH) để hạn chế hiện tượng loạn thị biên và quang sai màu ở khẩu độ rộng.⁴Tính nhất quán là yếu tố quan trọng trong điện ảnh—khi máy bay không người lái chuyển từ cảnh rộng sang cảnh cận cảnh, những khác biệt đáng kể về khả năng hiển thị màu sắc hoặc quang sai sẽ làm tăng đáng kể chi phí hậu kỳ. Những ống kính này được kết hợp với Hệ thống màu rạp chiếu phim DJI (DCCS) để đảm bảo tông màu da tự nhiên và các chi tiết bóng tinh tế.⁴

Hơn nữa, các hệ thống này giải quyết vấn đề "hơi thở lấy nét"—sự thay đổi bất tiện trong bố cục khi ống kính lấy nét. Thông qua cấu trúc quang học được tối ưu hóa, các ống kính điện ảnh này duy trì trường nhìn ổn định trong quá trình kéo lấy nét, đáp ứng các tiêu chuẩn khắt khe của ngôn ngữ điện ảnh.⁴

Máy bay không người lái FPV: Tốc độ, phản hồi thời gian thực và sự sống sót của "Mắt cá"

Nếu máy bay không người lái trong điện ảnh đang "vẽ tranh" trên bầu trời thì máy bay không người lái FPV đang "chiến đấu". Trong các thao tác khắc nghiệt, nơi tốc độ có thể vượt quá 150 km/h, nhiệm vụ của ống kính không phải là hình ảnh đẹp mà là cảm giác định vị không gian cực cao.

Sự đánh đổi giữa FOV và Biến dạng

Phi công FPV cần có trường nhìn cực rộng (FOV) để nhận biết chướng ngại vật. Trong những khu rừng chật hẹp hoặc những tòa nhà bỏ hoang, tín hiệu thị giác ngoại vi quan trọng hơn độ sắc nét ở trung tâm. Do đó, ống kính FPV sử dụng tiêu cự cực ngắn, thường từ 1,7 mm đến 2,8 mm.⁶

Ống kính 1,7mm cung cấp FOV gần 170 độ, bao phủ các góc nhìn của con người nhưng gây ra hiện tượng méo hình "mắt cá" nặng.⁶Mặc dù sự biến dạng này bị "hủy hoại" về mặt thẩm mỹ đối với nhiếp ảnh, nhưng nó được dùng như một tài liệu tham khảo vật lý để phi công đánh giá góc nghiêng của máy bay không người lái.

Với sự phát triển của các hệ thống kỹ thuật số (như DJI O3/O4), ống kính FPV đang thúc đẩy độ phân giải cao hơn (4K/120 khung hình/giây) và dải động tốt hơn, giúp có thể chụp được những bức ảnh FPV điện ảnh “một lần chụp”.⁷

Cuộc đua mili giây: Độ trễ từ kính đến kính

Trong FPV, một số liệu bị các nhiếp ảnh gia truyền thống bỏ qua là "Độ trễ từ kính đến kính". Đây là thời gian từ khi ánh sáng chạm vào cảm biến cho đến khi hình ảnh xuất hiện trên kính bảo hộ của phi công.

Ở tốc độ 100 mph, độ trễ 100ms có nghĩa là máy bay không người lái di chuyển khoảng 4,5 mét trước khi phi công nhìn thấy điều gì đã xảy ra.⁸Máy ảnh FPV chuyên dụng sử dụng khả năng đọc và xử lý cảm biến đơn giản hóa để ưu tiên tốc độ hơn độ sắc nét.

1. Hệ thống tương tự:Sử dụng cảm biến CCD với đầu ra video trực tiếp, đạt được độ trễ dưới 20 mili giây nhưng lại gây ra hình ảnh có độ phân giải thấp, nhiễu hạt.⁸

2. Hệ thống HD kỹ thuật số:Sử dụng thuật toán nén. Các hệ thống hiện đại sử dụng tốc độ khung hình cao (90 khung hình/giây hoặc 120 khung hình/giây) để giảm thời gian quét. Ở tốc độ 90 khung hình/giây, một lần quét khung hình mất ~11 mili giây, cho phép tổng độ trễ của hệ thống duy trì dưới 30 mili giây.⁷

Hơn nữa, Dải động rộng (WDR) là rất quan trọng. Khi máy bay không người lái lao từ bên trong tối ra ánh sáng mặt trời, ống kính phải điều chỉnh độ phơi sáng hoặc sử dụng cảm biến động cao tính bằng mili giây để tránh tình trạng "mù" của phi công.⁹

Quang trắc và GIS: Vẻ đẹp khoa học của độ chính xác hình học

Trong thế giới lập bản đồ, máy bay không người lái trở thành công cụ đo lường chính xác. Mục tiêu không còn là “trông đẹp mắt” mà là “chính xác”. Mỗi pixel được gắn với tọa độ GPS/RTK và hình học quang học.

Global Shutter: Loại bỏ "Hiệu ứng thạch"

Hầu hết các máy ảnh kỹ thuật số đều sử dụng "Màn trập lăn", đọc từng pixel một. Trên máy bay không người lái đang di chuyển, điều này gây ra "hiệu ứng Jello"—sự cong vênh hình học của hình ảnh.¹¹

Trong khảo sát, độ biến dạng hình học 1% có thể dẫn đến sai số dịch chuyển lớn trong mô hình 3D. Do đó, các ống kính ánh xạ chuyên nghiệp (như Zenmuse P1) sử dụng Màn trập toàn cầu cơ học.¹³Thông qua màn trập lá trung tâm, tất cả 45 triệu điểm ảnh được phơi sáng đồng thời. Mặc dù đắt tiền và phức tạp nhưng nó vẫn đảm bảo độ chính xác đến từng centimet mà không cần có điểm kiểm soát mặt đất.¹³

Khoảng cách mẫu đất (GSD) và hiệu chuẩn

Hiệu suất của máy bay không người lái lập bản đồ được xác định bởi GSD—khoảng cách thực tế trên mặt đất được biểu thị bằng một pixel. Điều này được xác định bởi độ cao (H), kích thước pixel (a) và tiêu cự (f):

Đối với cảm biến có 4.4$\mu m$pixel, ống kính 24mm ở 200m cung cấp GSD ~ 3,6cm, trong khi ống kính 50mm cung cấp độ chính xác ~ 1,6cm.¹⁴

Mỗi ống kính ánh xạ đều được hiệu chỉnh nghiêm ngặt trước khi xuất xưởng. Các hệ số biến dạng (xuyên tâm và tiếp tuyến) được lưu trữ trong siêu dữ liệu "Dewarpdata" của mỗi ảnh, cho phép phần mềm tự động bù đắp các sai sót quang học.¹³

Kiểm tra công nghiệp và SAR: Nhận thức đa phương thức

Trong công tác chữa cháy, kiểm tra đường dây điện hoặc tìm kiếm cứu nạn (SAR), thấu kính cần có giác quan “siêu phàm”. Ánh sáng nhìn thấy được chỉ là một phần của câu chuyện; Nhiệt (Hồng ngoại sóng dài) và Đo phạm vi laser là những người ra quyết định.

Bước nhảy vọt trong hình ảnh nhiệt

Camera nhiệt phát hiện bức xạ nhiệt. Máy bay không người lái công nghiệp thời kỳ đầu bị giới hạn ở độ phân giải 640 × 512. Tải trọng hàng đầu mới nhất (như Zenmuse H30T) đã đẩy mức này lên 1280 × 1024.¹⁷

Mật độ điểm ảnh tăng gấp 4 lần này là yếu tố thay đổi cuộc chơi. Lực lượng cứu hộ giờ đây có thể phân biệt giữa người và động vật ở khoảng cách 250 mét.¹⁹Camera hồng ngoại hiện đại còn có zoom quang học (lên tới 32x), cho phép người kiểm tra ở bên ngoài vùng nhiễu điện từ một cách an toàn trong khi kiểm tra các tháp điện áp cao.¹⁹

Thiết bị hỗ trợ quang học trong môi trường khắc nghiệt: Tầm nhìn ban đêm và khử sương mù

Ống kính công nghiệp phải làm việc trong điều kiện "địa ngục". Đối với hoạt động ban đêm, cảm biến "Starlight" có cài đặt ISO lên tới 819.200 và tính năng giảm nhiễu nâng cao có thể biến khung cảnh tối đen thành hình ảnh rõ ràng, có màu sắc.¹⁸

Đối với môi trường khói bụi hoặc sương mù, hệ thống quang học hiện đã tích hợp thuật toán "Khử khói điện tử".²²Đây không chỉ là tăng cường độ tương phản; nó sử dụng các mô hình vật lý của sự tán xạ khí quyển để khôi phục độ rõ nét ở cấp độ pixel trong thời gian thực.

Máy bay không người lái trong nông nghiệp: Ghi lại những tín hiệu vô hình của cuộc sống

Máy bay không người lái trong nông nghiệp là bậc thầy của công nghệ "Đa phổ". Ống kính của họ ghi lại các dải hẹp cụ thể như Xanh lục, Đỏ, Cạnh đỏ và Cận hồng ngoại (NIR).²⁵

Bí mật của "Rìa đỏ"

Trong nông nghiệp, việc đánh giá sức khỏe cây trồng không chỉ dựa vào vẻ ngoài xanh tươi của chúng. Khi thực vật bị căng thẳng do sâu bệnh hoặc hạn hán, cấu trúc chất diệp lục của chúng thay đổi ở mức độ vi mô trước khi có thể nhìn thấy được bằng mắt.

Dải "Red Edge" cực kỳ nhạy cảm với những thay đổi này. Bằng cách tính toán Red Edge NDVI (Chỉ số thực vật khác biệt chuẩn hóa), nông dân có thể phát hiện tình trạng căng thẳng của cây trồng nhiều tuần trước khi thảm họa xảy ra.²⁵Thấu kính đa quang phổ cũng giúp lập bản đồ độ mặn của đất bằng cách sử dụng thuật toán đảo ngược quang phổ để hướng dẫn xử lý đất chính xác.²⁶

Kết luận: Không chỉ là kính

Sự phát triển của quang học máy bay không người lái là cuộc tìm kiếm "Entropy thông tin".

Trong công nghệ tiêu dùng, đó là việc tối đa hóa độ trung thực về mặt cảm xúc và màu sắc của thế giới. Trong FPV, vấn đề là giảm thiểu độ trễ thời gian cho sự thống nhất giữa con người và máy móc. Trong việc lập bản đồ, đó là việc loại bỏ sự biến dạng hình học để tạo ra một bản song sinh kỹ thuật số thực sự của Trái đất. Trong lĩnh vực công nghiệp và nông nghiệp, đó là việc phá vỡ giới hạn tầm nhìn của con người để thu được bức xạ hồng ngoại, đám mây điểm laser và dữ liệu đa phổ.

Tương lai của quang học máy bay không người lái nằm ở sự tích hợp của "Nhiếp ảnh tính toán" và "Hiểu ngữ nghĩa AI". Ống kính sẽ không chỉ chụp các pixel nữa; chúng sẽ đưa ra "ý nghĩa"—tự động xác định các vết nứt trên cầu hoặc lọc ra những ô tô đang di chuyển khỏi bản đồ. Trong trò chơi vật lý tầm cao này, chúng tôi không ngừng nâng cao giới hạn thị giác của những gì có thể xảy ra bên dưới vòm trời.
