Cách chọn ống kính M12 hoàn hảo cho cảm biến 1/2.7": Tránh bẫy " Họa tiết" và "Cạnh mềm"

Bẫy 1: Hiệu ứng "Tầm nhìn đường hầm" ( Họa tiết)

Để hiểu về họa tiết, hãy tưởng tượng bạn đang cố gắng lắp một cái chốt hình vuông lớn vào một lỗ tròn nhỏ.

Mỗi ống kính chiếu một hình ảnh tròn lên cảm biến máy ảnh hình chữ nhật. Đây được gọi làVòng tròn hình ảnh. Cảm biến 1/2,7 inch có kích thước đường chéo vật lý cụ thể (khoảng 6,6mm).

• Nếu vòng tròn hình ảnh của ống kính nhỏ hơn cảm biến:Các góc của cảm biến hình chữ nhật sẽ không nhận được bất kỳ ánh sáng nào. Kết quả? Các góc đen cứng trên đoạn phim của bạn.

• Nếu vòng tròn hình ảnh của ống kính có kích thước chính xác hoặc lớn hơn một chút:Toàn bộ cảm biến được tắm trong ánh sáng. Bạn sẽ có được một hình ảnh toàn khung hình rõ ràng.

Cách khắc phục:Khi mua ống kính M12, bạn không thể chỉ nhìn vào tiêu cự (như 4mm). Bạn phải kiểm traKích thước cảm biến mục tiêuđặc điểm kỹ thuật. Nếu bạn đặt một ống kính được thiết kế cho cảm biến 1/3" hoặc 1/4" nhỏ hơn lên cảm biến 1/2,7" của mình, bạn sẽ luôn bị hiện tượng mờ viền. Luôn đảm bảo thông số kỹ thuật của ống kính nêu rõ khả năng tương thích với các định dạng 1/2,7".

Bẫy 2: Bí ẩn “Tâm sắc, cạnh mờ”

Được rồi, vậy là bạn đã mua được một ống kính có vòng tròn hình ảnh chính xác. Những góc tối đã biến mất. Nhưng bây giờ bạn gặp một vấn đề mới: biển số xe ở giữa khung hình trong vắt, nhưng cây cối ở rìa khung hình trông hoàn toàn mất nét.

Điều này xảy ra vì hai lý do chính:

1. Góc tia chính không khớp (CRA)Hãy nghĩ về các pixel trên một cảm biến hiện đại như những cái xô nhỏ và sâu. Nếu ánh sáng rơi thẳng vào thùng (ở giữa cảm biến), nó sẽ được ghi lại một cách hoàn hảo. Nhưng ở các cạnh của cảm biến, ánh sáng chiếu vào theo một góc. Nếu góc đó quá dốc, ánh sáng sẽ chạm vào thành "xô" và bật ra xa, gây mờ viền và lệch màu. Ống kính M12 chất lượng cao được thiết kế để bẻ cong các tia sáng đó để chúng rơi rõ ràng vào các pixel của cảm biến. Ví dụ: ống kính chính xác giữ CRA dưới 15° để đảm bảo độ sáng và độ sắc nét đồng đều trên toàn bộ trường nhìn.

2. Cấu trúc thấu kính kém và độ cong trường ảnhỐng kính giá rẻ thường bị "độ cong trường ảnh". Bởi vì các thành phần thấu kính bị cong nên mặt phẳng tiêu điểm mà chúng chiếu ra thực sự cong như một cái bát chứ không phẳng như cảm biến của bạn. Nếu tâm được nét thì các cạnh sẽ bị mất nét. Việc sửa lỗi này đòi hỏi nhiều thành phần thấu kính có hình dạng chính xác.

Giải pháp: Quang học chính xác được thiết kế cho nhiệm vụ

Bạn không cần phải thỏa hiệp bằng cách cắt xén hình ảnh của mình hoặc chấp nhận các góc bị mờ. Tại Shanghai Silk Optical Technology Co., Ltd., chúng tôi thiết kế ống kính M12 để kết hợp liền mạch với các cảm biến hiện đại.

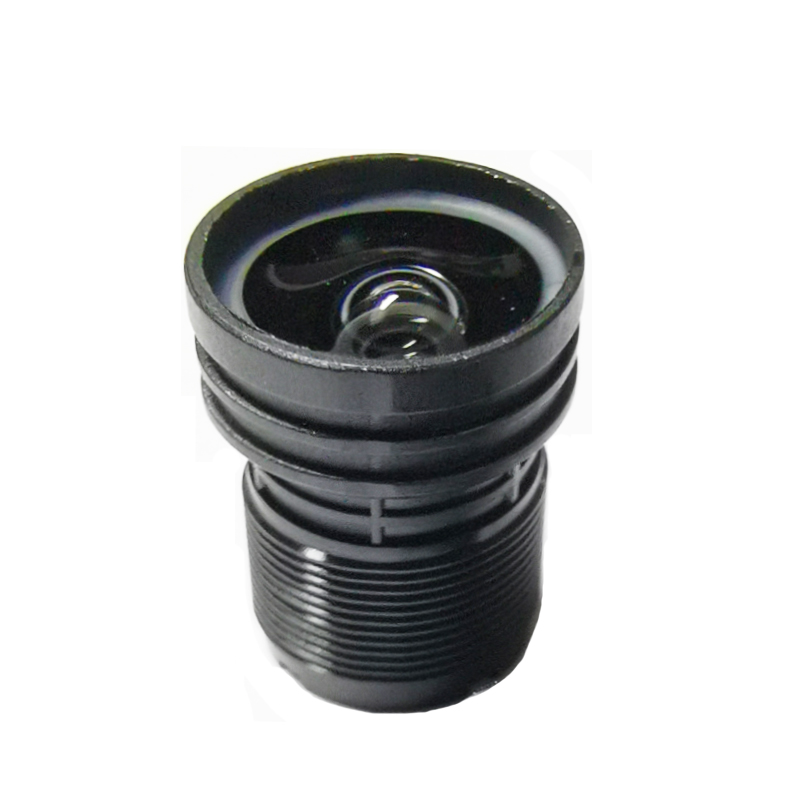

Lấy của chúng tôiỐng kính M12 dòng PL100như một ví dụ về việc làm đúng:

• Hoàn toàn Phù Hợp cho 1/2.7":Được thiết kế với vòng tròn hình ảnh bao phủ hoàn hảo các cảm biến 1/2,7", loại bỏ hoàn toàn các góc tối.

• CRA được tối ưu hóa (<15°):Ánh sáng chiếu vào các cạnh của cảm biến ở góc hoàn hảo, đảm bảo độ sáng toàn diện.

• Cấu trúc toàn kính 7E:Bằng cách sử dụng bảy thành phần kính chuyên dụng, chúng tôi làm phẳng mặt phẳng tiêu cự và chỉnh sửa độ méo quang học (giữ độ méo của TV ở mức đáng kể -12%). Điều này có nghĩa là các góc cũng sắc nét và có độ phân giải cao (2MP-5MP) như điểm chết ở giữa.

ĐáyĐường kẻ

Cảm biến 1/2,7" của bạn chỉ hoạt động tốt khi có ánh sáng chiếu vào nó. Đừng làm tắc nghẽn các thiết bị điện tử đắt tiền của bạn bằng một tấm kính không khớp. Bằng cách xác minh vòng tròn hình ảnh và chú ý đến các hiệu chỉnh quang học trên từng cạnh, bạn có thể đảm bảo hình ảnh sắc nét, rõ ràng và chuyên nghiệp cho khách hàng của mình.

(Bạn đang tìm kiếm M12 phù hợp hoàn hảo cho dự án máy ảnh của mình?Hãy liên hệ với nhóm kỹ thuật của chúng tôi ngay hôm nay để yêu cầu mẫu và thông số kỹ thuật chi tiết.)
