Ống kính chụp ảnh nhiệt 75mm

Mô tả tóm tắt sản phẩm

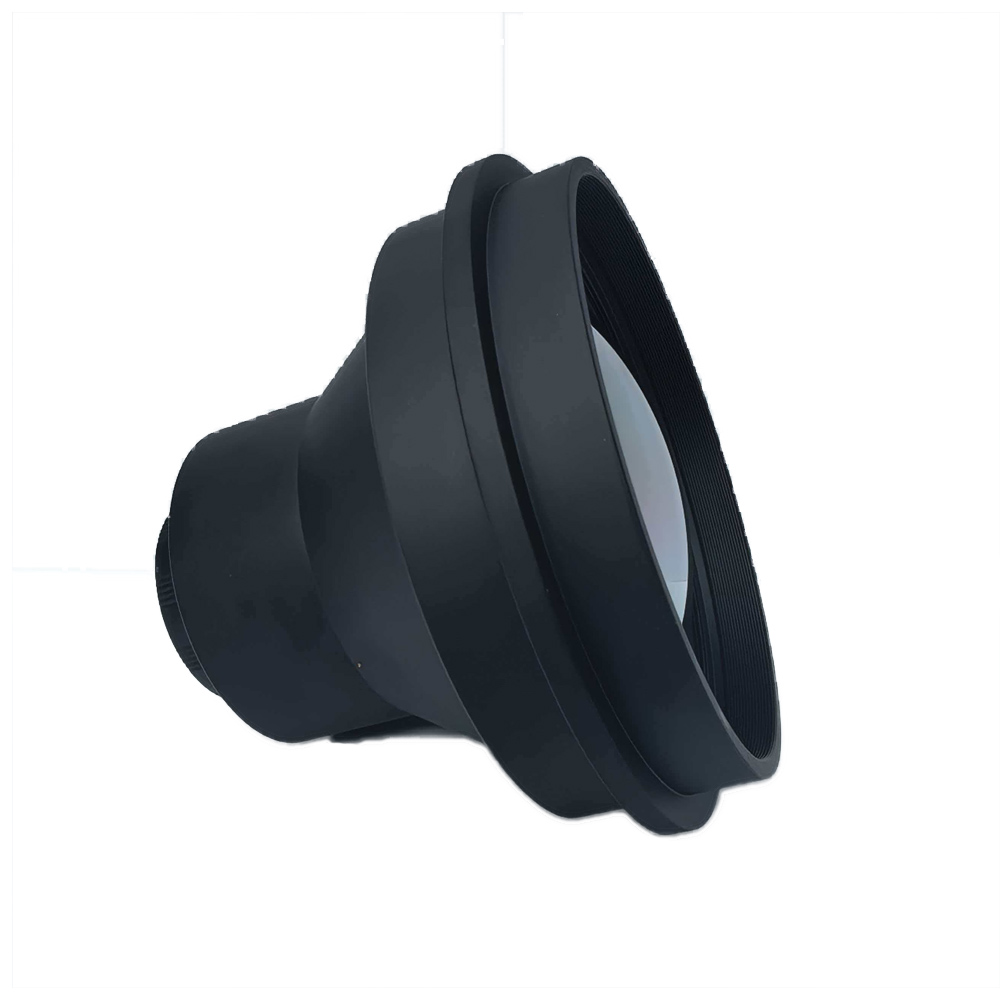

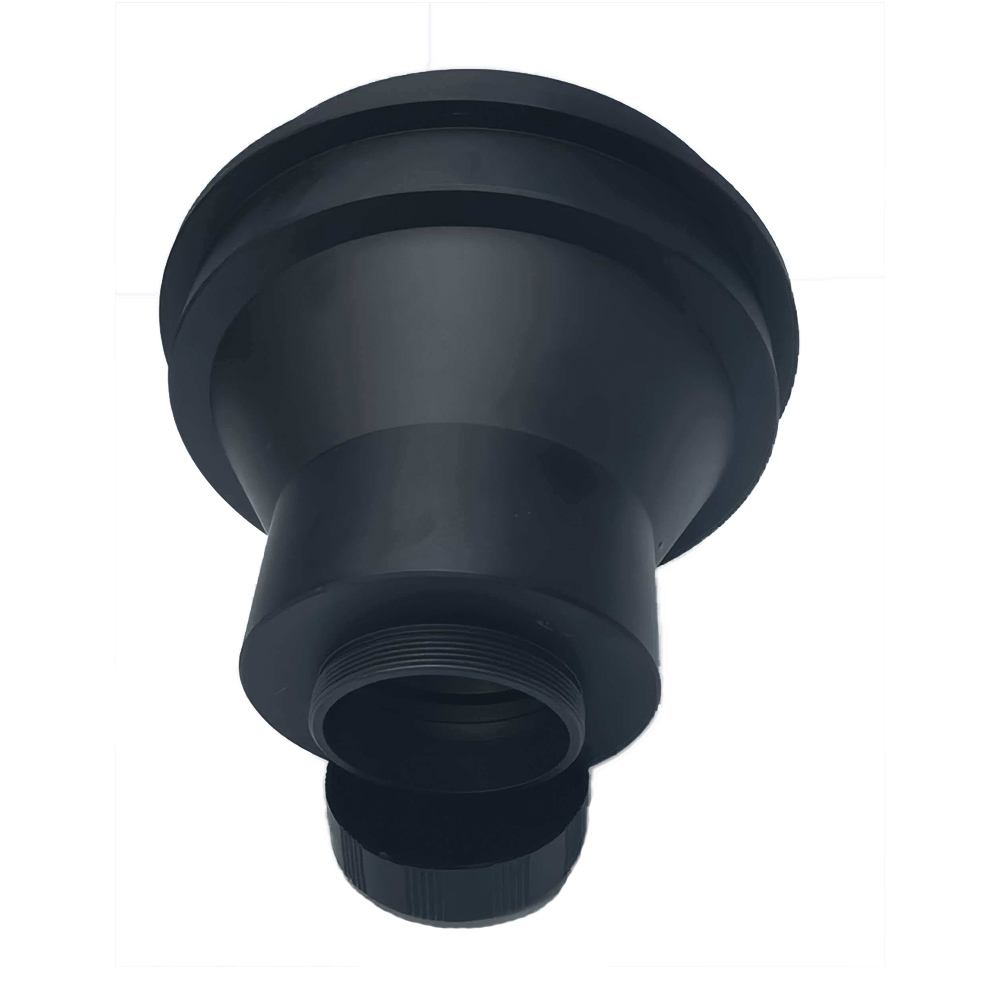

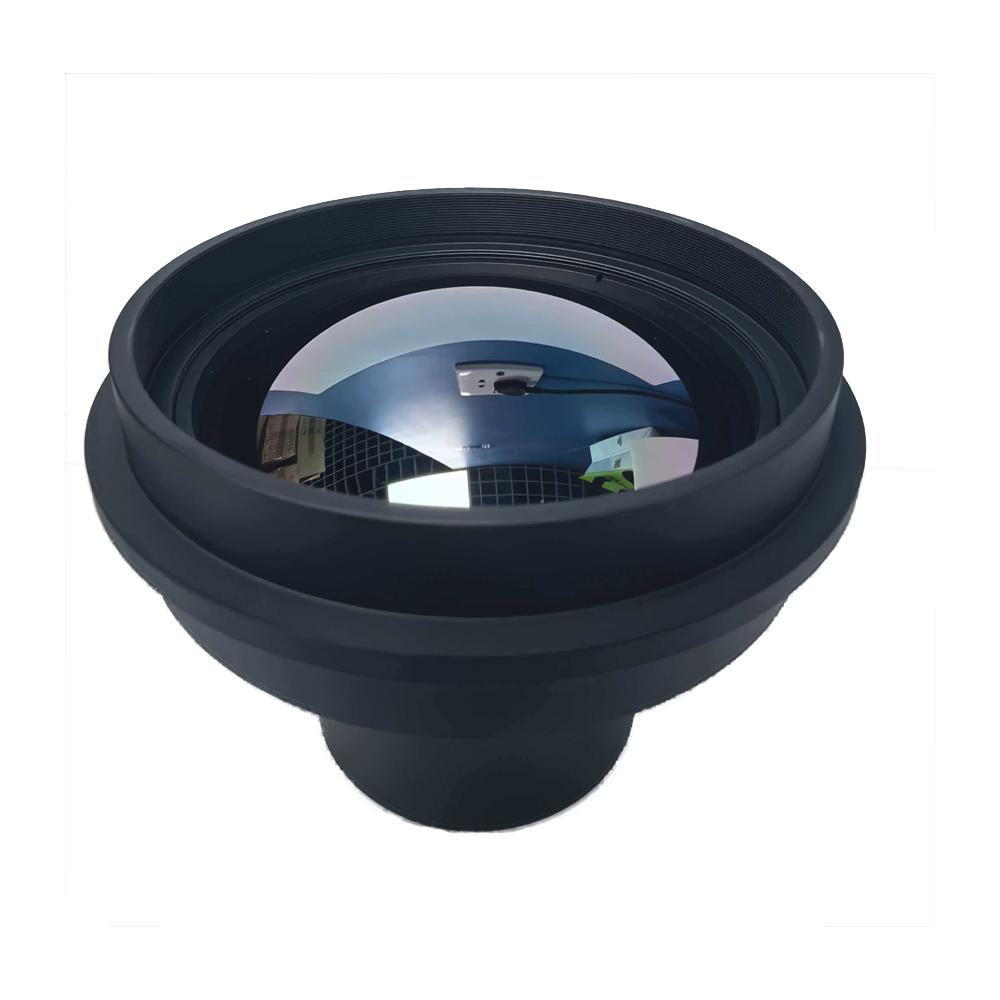

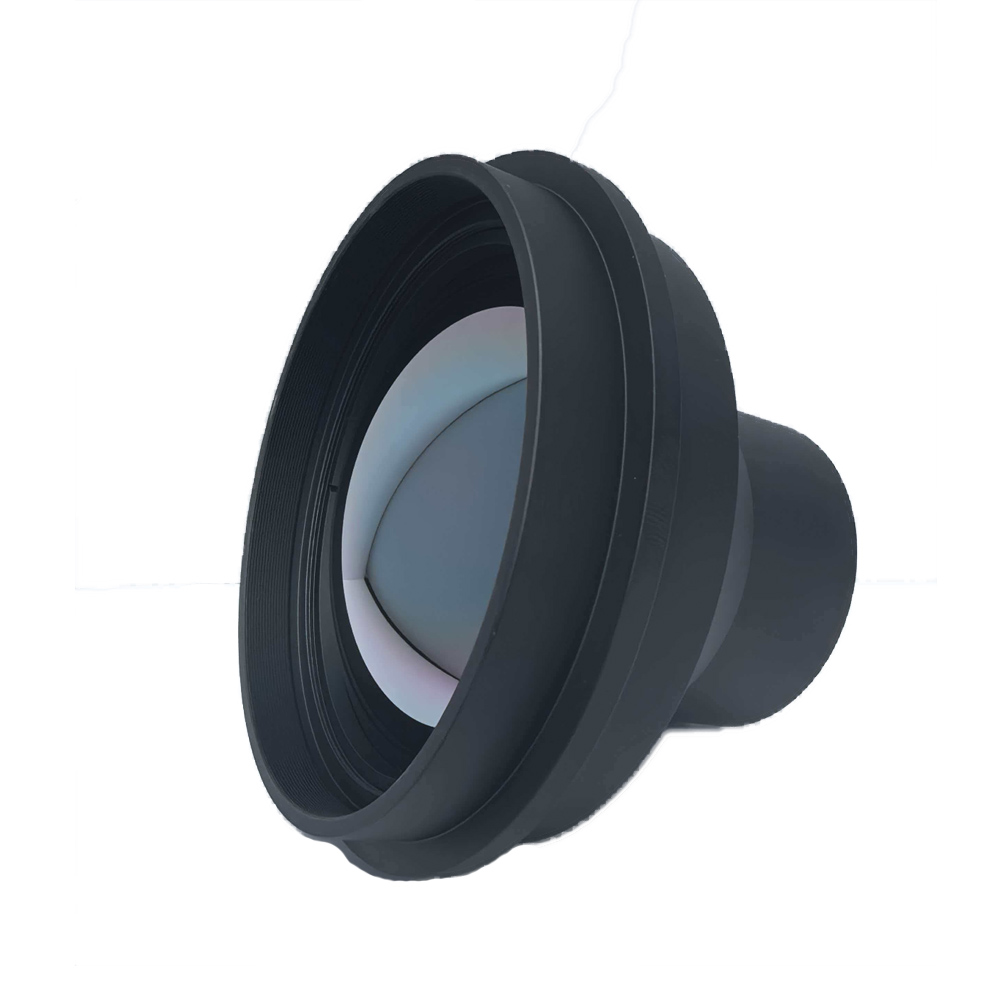

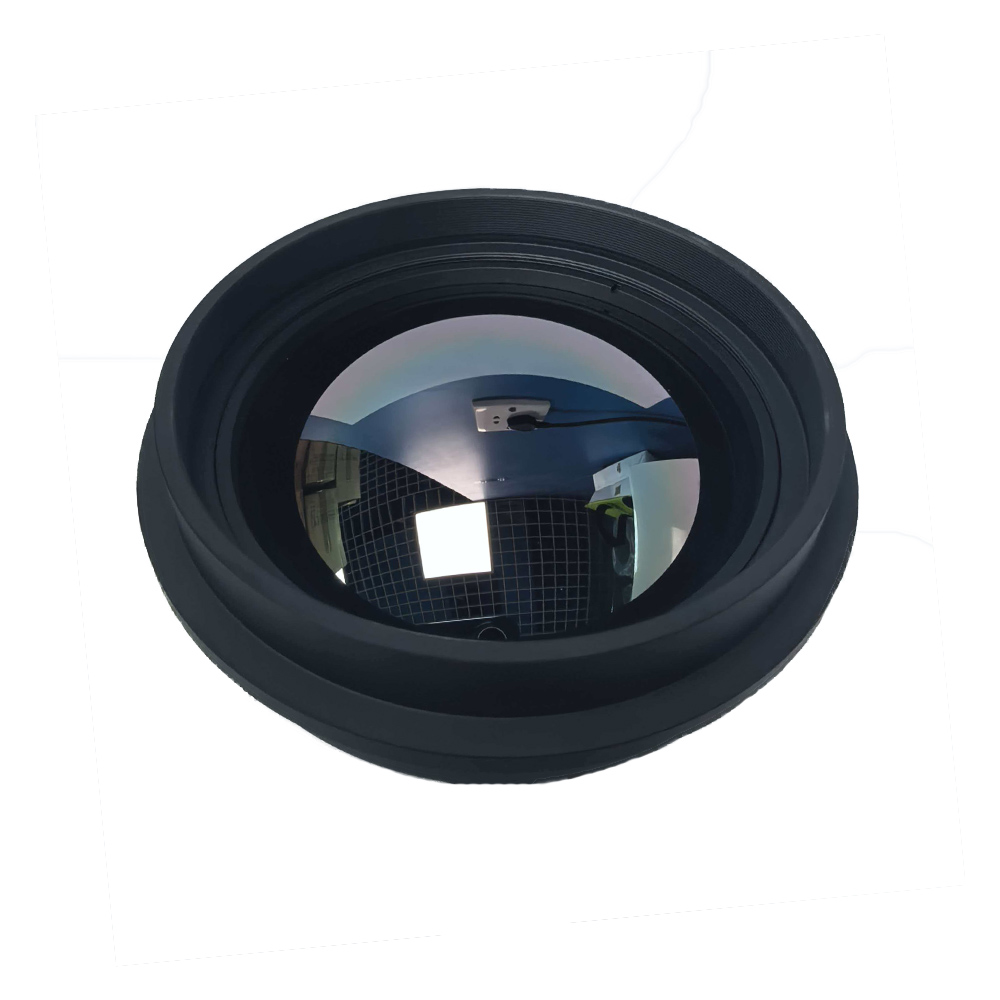

Ống kính tạo ảnh nhiệt 75mm hiệu suất cao này được phát triển và sản xuất bởiCÔNG TY TNHH Công nghệ quang học SILK Thượng Hải,được tối ưu hóa cho đầu dò hồng ngoại 640×512, 17μm để mang lại đầu ra hình ảnh hồng ngoại sóng dài sắc nét. Với thiết kế khẩu độ lớn F1.0, ống kính nhiệt F1.0 này thực hiện quá trình nhiệt hóa quang học đáng tin cậy mà không cần thêm bộ phận lấy nét điện, duy trì chất lượng hình ảnh ổn định trong môi trường làm việc khắc nghiệt ‑40oC ~ +80oC.

Với lớp phủ quang học phơi sáng HD, độ truyền qua cao lên tới 88% và độ chiếu sáng tương đối trên 96%, thấu kính hồng ngoại này khôi phục độ sáng đồng đều trên toàn bộ trường nhìn, đồng thời độ biến dạng thấp 0,85% giúp giảm thiểu độ lệch hình học của hình ảnh. Giá đỡ cơ học M34×0,75 đảm bảo lắp ráp nhanh chóng và ổn định, đồng thời xếp hạng chống nước phần tử phía trước IP67 mang lại khả năng chống bụi và chống ẩm chắc chắn. Chỉ nặng khoảng 475g, thấu kính chụp ảnh nhiệt có cấu trúc nhỏ gọn phù hợp để tích hợp vào nhiều thiết bị quan sát hồng ngoại khác nhau. CÔNG TY TNHH Công nghệ quang học ShangHai SILK kiểm soát chặt chẽ mọi quy trình sản xuất, biến ống kính hồng ngoại này trở thành lõi quang học đáng tin cậy cho các nhiệm vụ quan sát và giám sát nhiệt ngoài trời.

Mô tả chi tiết sản phẩm

Phân tích tham số

Tiêu cự và khẩu độ:Tiêu cự 75mm kết hợp với khẩu độ lớn F1.0. Khẩu độ lớn hơn sẽ thu thập nhiều bức xạ hồng ngoại hơn, tăng cường đáng kể tỷ lệ tín hiệu trên nhiễu để chụp hồng ngoại trong điều kiện mờ.

Khả năng tương thích của máy dò:Hoàn toàn phù hợp với đầu dò hồng ngoại không được làm mát 640×512,17μm, mang lại trường nhìn 8,3°(H) ×6,6°(V) để quan sát ở khoảng cách xa trung bình.

Cấu trúc quang học:Áp dụng thiết kế nhiệt hóa quang học, loại bỏ hiện tượng mất nét nhiệt do dao động nhiệt độ rộng, không cần cơ chế lấy nét điều khiển bằng động cơ.

Lớp phủ quang học & Chỉ số quang học:Lớp phủ quang học tiếp xúc HD mang lại độ truyền qua 88%; độ chiếu sáng tương đối＞96% đảm bảo độ sáng hình ảnh đồng đều; độ méo được kiểm soát ở mức chỉ 0,85% cho hình ảnh chân thực.

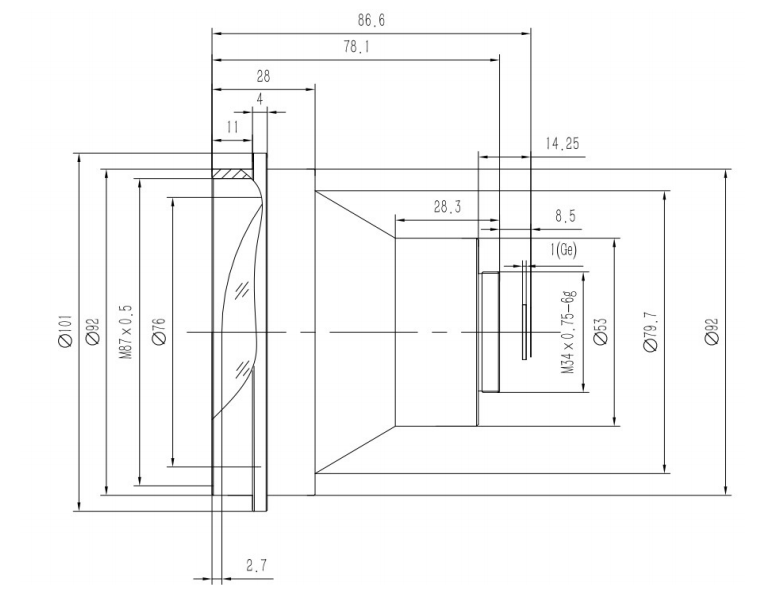

Cơ khí & Môi trường:Giá đỡ tiêu chuẩn M34×0,75 để lắp đặt dễ dàng; Xếp hạng bảo vệ chống xâm nhập của phần tử phía trước IP67; nhiệt độ hoạt động ‑40oC~+80oC; trọng lượng tịnh ~475g để tích hợp hệ thống nhẹ.

Ưu điểm về hiệu suất

Hình ảnh động mạch ổn định:Ống kính chụp ảnh nhiệt này áp dụng công nghệ nhiệt hóa quang học thụ động của CÔNG TY TNHH Công nghệ quang học ShangHai SILK. Nó duy trì khả năng lấy nét sắc nét từ‑40°C đến +80°C, tránh nguy cơ lỗi lấy nét điện tử, giảm mức tiêu thụ điện năng toàn hệ thống và tỷ lệ hỏng hóc cơ học.

Hiệu suất quang học vượt trội:Lớp phủ có độ truyền qua cao trên thấu kính hồng ngoại này đảm bảo đủ năng lượng hồng ngoại đầu vào. Độ chiếu sáng tương đối trên 96% ngăn chặn các góc tối; Độ biến dạng cực thấp 0,85% giúp tránh biến dạng hình dạng mục tiêu để đo và nhận dạng mục tiêu chính xác.

Khả năng thích ứng với môi trường chắc chắn:Cấp chống nước của phần tử phía trước IP67 bảo vệ lõi ống kính khỏi bụi, mưa và nước bắn tung tóe. Cấu trúc vững chắc của ống kính nhiệt F1.0 này thích ứng với khí hậu ngoài trời khắc nghiệt.

Tích hợp hệ thống thuận tiện:Giao diện tiêu chuẩn M34×0.75 hỗ trợ lắp cơ khí nhanh. Thiết kế nhẹ 475g giúp giảm gánh nặng tải trọng cho thiết bị hồng ngoại di động, trên không và gắn trên xe.

Chất lượng sản xuất đáng tin cậy:CÔNG TY TNHH Công nghệ Quang học ShangHai SILK hoàn thiện thiết kế quang học, lắp ráp thấu kính và hiệu chỉnh hiệu suất nội bộ, mỗi thấu kính dò ​​17μm đều trải qua chu trình nhiệt độ nghiêm ngặt và kiểm tra quang học trước khi giao hàng.

Trường ứng dụng

An ninh biên giới và vành đai:Ống kính chụp ảnh nhiệt này phù hợp với camera giám sát nhiệt cố định để cảnh báo chu vi tầm xa, phát hiện những kẻ xâm nhập cả ngày lẫn đêm trong bóng tối hoàn toàn.

Quan sát nhiệt do xe cộ:Thấu kính nhiệt F1.0 phục vụ cho hệ thống giám sát hồng ngoại trên xe, thực hiện phát hiện mối nguy hiểm trên đường trong điều kiện thời tiết xấu như sương mù và ban đêm.

Tải trọng hệ thống không người lái:Là thành phần quang học cốt lõi cho thiết bị hồng ngoại UAV, ống kính hồng ngoại hiệu suất cao này hỗ trợ tuần tra ở khoảng cách trung bình, cảnh báo sớm cháy rừng và giám sát đời sống hoang dã.

Kiểm tra nhiệt độ công nghiệp:Phù hợp với đầu dò hồng ngoại 640×512 để sàng lọc nhiệt độ thiết bị điện, theo dõi tình trạng lò nung trong các tình huống công nghiệp nặng.

Thiết bị quan sát nhiệt di động:Thấu kính máy dò 17μm này được tích hợp vào ống nhòm nhiệt cầm tay để tìm kiếm và cứu hộ, hoạt động ngoài trời trong điều kiện thời tiết phức tạp.
