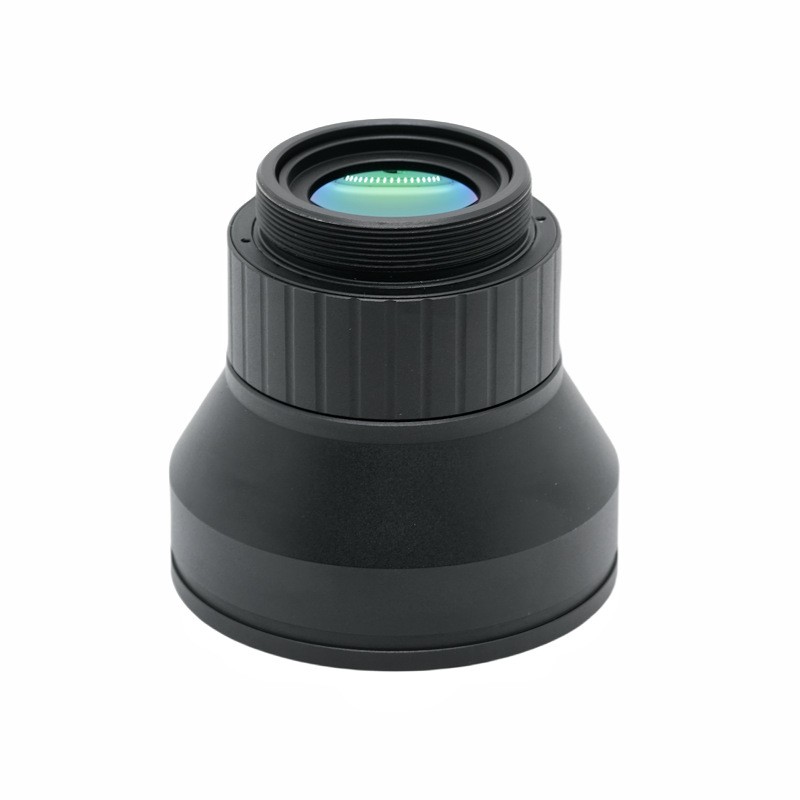

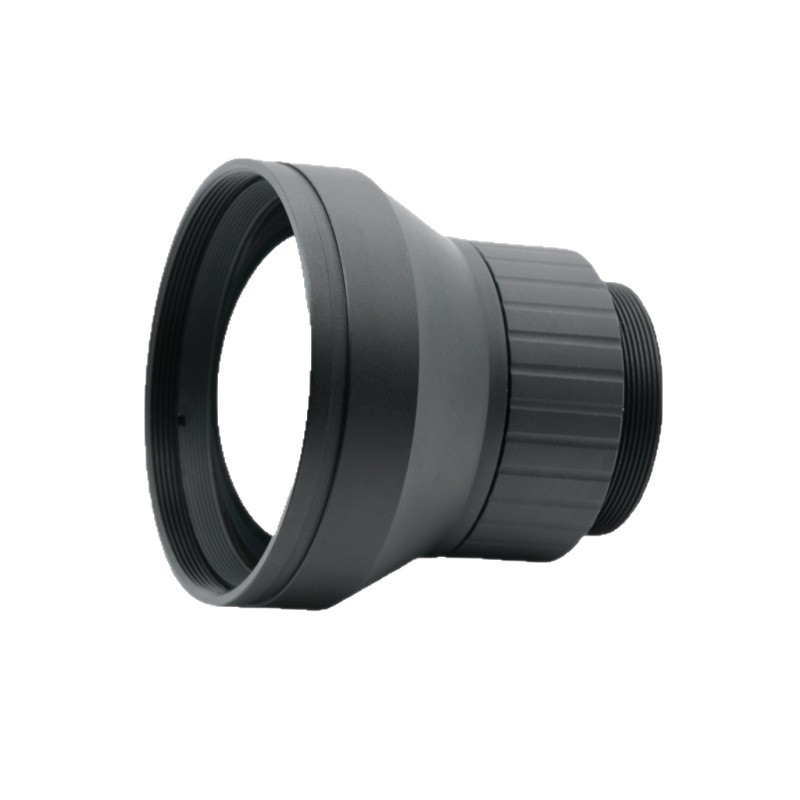

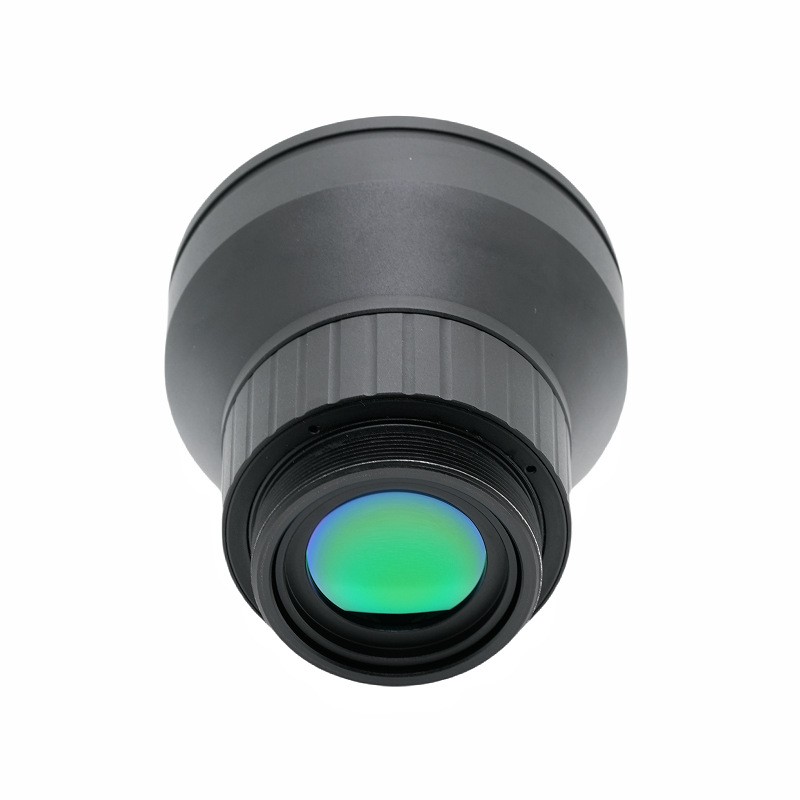

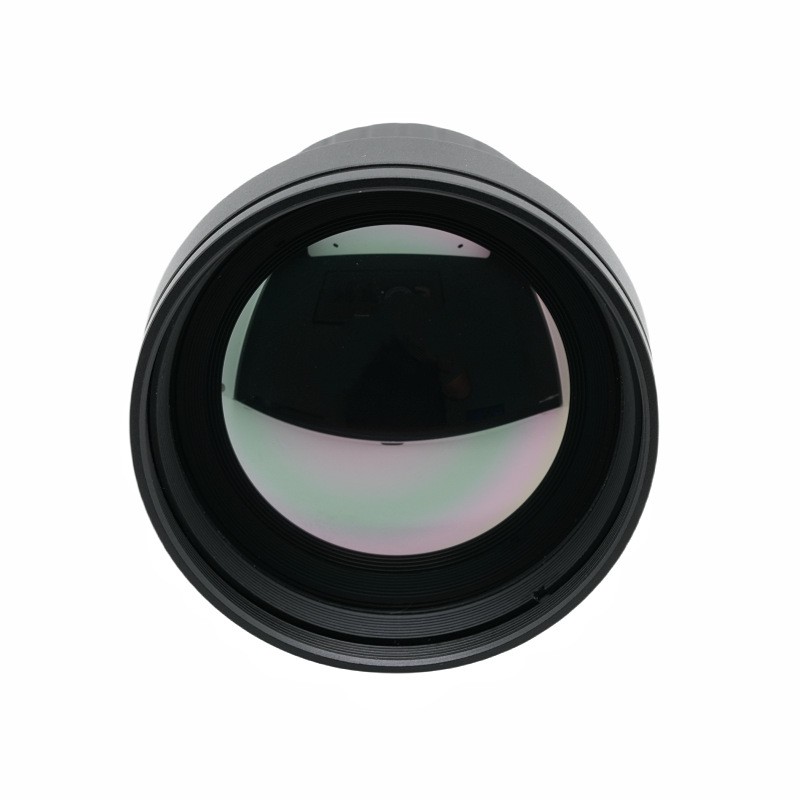

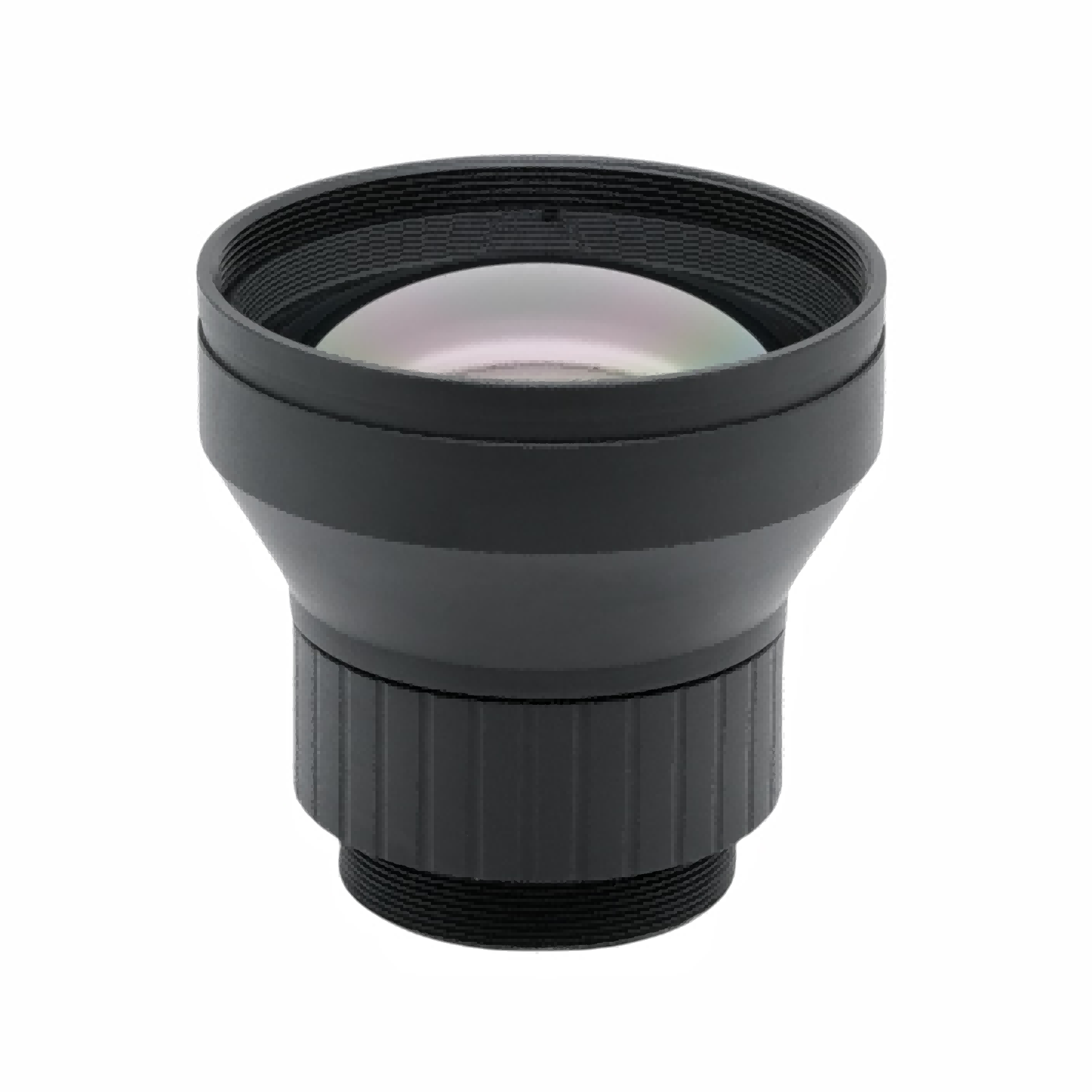

Ống kính chụp ảnh nhiệt 50mm

Mô tả tóm tắt sản phẩm

Ống kính chụp ảnh nhiệt hiệu suất cao này được phát triển và sản xuất bởi CÔNG TY TNHH Công nghệ quang học ShangHai SILK, được thiết kế riêng cho các thiết bị chụp ảnh nhiệt hồng ngoại sóng dài không được làm mát. Với tiêu cự 50mm và khẩu độ lớn F1.0 sáng, thấu kính hồng ngoại này mang lại khả năng thu thập ánh sáng vượt trội cho các tình huống phát hiện nhiệt trong điều kiện ánh sáng yếu. Nó phù hợp với các máy dò hồng ngoại 640×512,12μm, hoạt động trong dải phổ hồng ngoại sóng dài 8‑12μm cổ điển.

Với định mức chống nước phần tử phía trước IP67, khả năng thích ứng nhiệt độ làm việc mạnh mẽ ở mức 40°C~+80°C, thấu kính tạo ảnh nhiệt này hỗ trợ điều chỉnh lấy nét ở khoảng cách 2m ở vô cực. Độ truyền qua cao trên 90% và độ chiếu sáng tương đối ≥94% đảm bảo đầu ra hình ảnh nhiệt đồng đều, sắc nét. Được áp dụng rộng rãi để giám sát ngoài trời, an ninh chu vi và quan sát nhiệt, ống kính hồng ngoại này cung cấp hiệu suất quang học ổn định, đáng tin cậy cho nhiều hệ thống hình ảnh hồng ngoại trong môi trường khắc nghiệt khác nhau.

Mô tả chi tiết sản phẩm

tham số

 Thông số quang học:Tiêu cự 50mm với khẩu độ lớn F1.0; bước sóng làm việc hồng ngoại sóng dài 8‑12μm, được thiết kế hoàn hảo cho máy dò tương thích 640×512,12μm. Trường quan sát đạt 11,27°(D)×8,8°(H)×7,0°(V), cung cấp phạm vi bao phủ trường vừa phải để quan sát nhiệt ở khoảng cách xa.

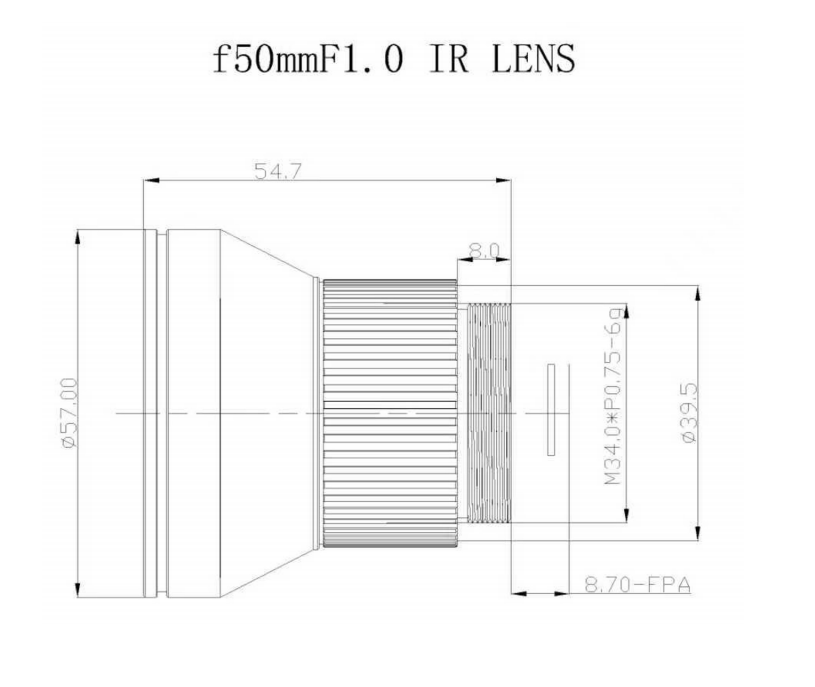

 Thông số cơ khí & môi trường:Ngàm M34×0,75 để lắp ráp dễ dàng; phạm vi lấy nét từ 2 mét đến vô cực. Phần tử phía trước đạt mức bảo vệ chống xâm nhập IP67. Nhiệt độ hoạt động từ 40oC đến +80oC, thích ứng với điều kiện trường cực lạnh và nóng. Quang học tiếp xúc sử dụng lớp phủ chống phản chiếu AR.

 Thông số chất lượng hình ảnh:Độ truyền qua ≥90%, độ chiếu sáng tương đối ≥94%, độ méo ‑1,0%. CÔNG TY TNHH Công nghệ Quang học ShangHai SILK kiểm soát chặt chẽ các chỉ số này để đảm bảo hiệu suất hình ảnh nhất quán của ống kính chụp ảnh nhiệt này.

Ưu điểm về hiệu suất

 Thu thập ánh sáng vượt trội:Khẩu độ lớn F1.0 của ống kính hồng ngoại này cải thiện đáng kể lượng photon hồng ngoại hấp thụ, nâng cao tỷ lệ nhiễu tín hiệu hình ảnh nhiệt trong điều kiện bức xạ nhiệt mờ.

 Tính đồng nhất hình ảnh tuyệt vời:Độ chiếu sáng tương đối ≥94% đảm bảo hình ảnh bị mờ tối thiểu, sáng và đồng đều trên toàn bộ bề mặt cảm biến; Độ truyền qua ≥90% nhờ lớp phủ AR chất lượng cao giúp tối đa hóa việc sử dụng năng lượng hồng ngoại.

 Độ bền trong môi trường khắc nghiệt:Cấp chống nước của phần tử phía trước IP67 cộng với phạm vi nhiệt độ làm việc rộng giúp cho ống kính chụp ảnh nhiệt này có khả năng chống bụi, ẩm và biến động nhiệt độ mạnh khi hoạt động ngoài trời 24/7.

 Thiết kế quang học có độ méo thấp:Độ méo ‑1,0%, giảm độ méo hình học để đo và quan sát mục tiêu nhiệt chính xác.

 Lấy nét linh hoạt:Phạm vi lấy nét 2m∞ hỗ trợ cả kiểm tra tầm gần và giám sát tầm xa cho hệ thống hình ảnh hồng ngoại không được làm mát.

Trường ứng dụng

 An ninh vành đai và giám sát biên giới:Ống kính chụp ảnh nhiệt này được tích hợp rộng rãi vào các camera nhiệt ngoài trời để phát hiện xâm nhập vào ban ngày, cảnh báo chu vi trong mọi thời tiết.

 Kiểm tra nhiệt công nghiệp:Được sử dụng để theo dõi nhiệt độ thiết bị, chẩn đoán lỗi quá nhiệt trong nhà máy, nhà máy điện và kiểm tra đường ống.

 Quan sát ngoài trời & tìm kiếm cứu hộ:Ứng dụng trong các thiết bị quan sát hồng ngoại để phòng chống cháy rừng, tìm kiếm cứu nạn tại hiện trường trong bóng tối hoàn toàn hoặc sương mù dày đặc.

 Hệ thống hồng ngoại gắn trên xe:Phù hợp với các mô-đun nhiệt trên xe, mang lại hiệu suất quang học hồng ngoại đáng tin cậy trong môi trường ngoài trời phức tạp.

 Cụm camera hồng ngoại không làm mát:CÔNG TY TNHH Công nghệ quang học ShangHai SILK cung cấp ống kính hồng ngoại này làm thành phần quang học cốt lõi cho các nhà sản xuất máy ảnh nhiệt OEM & ODM.
