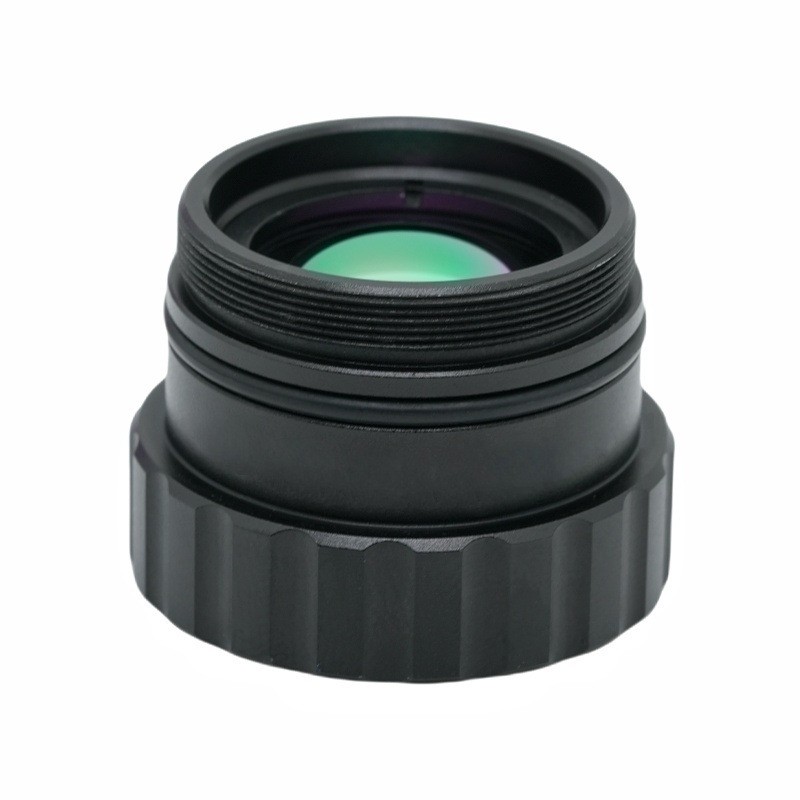

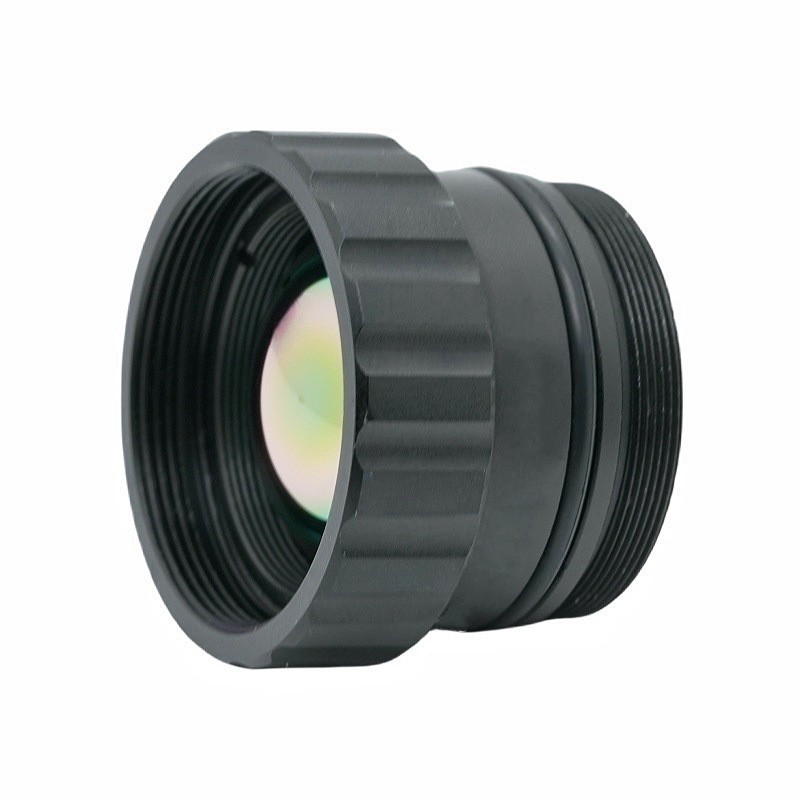

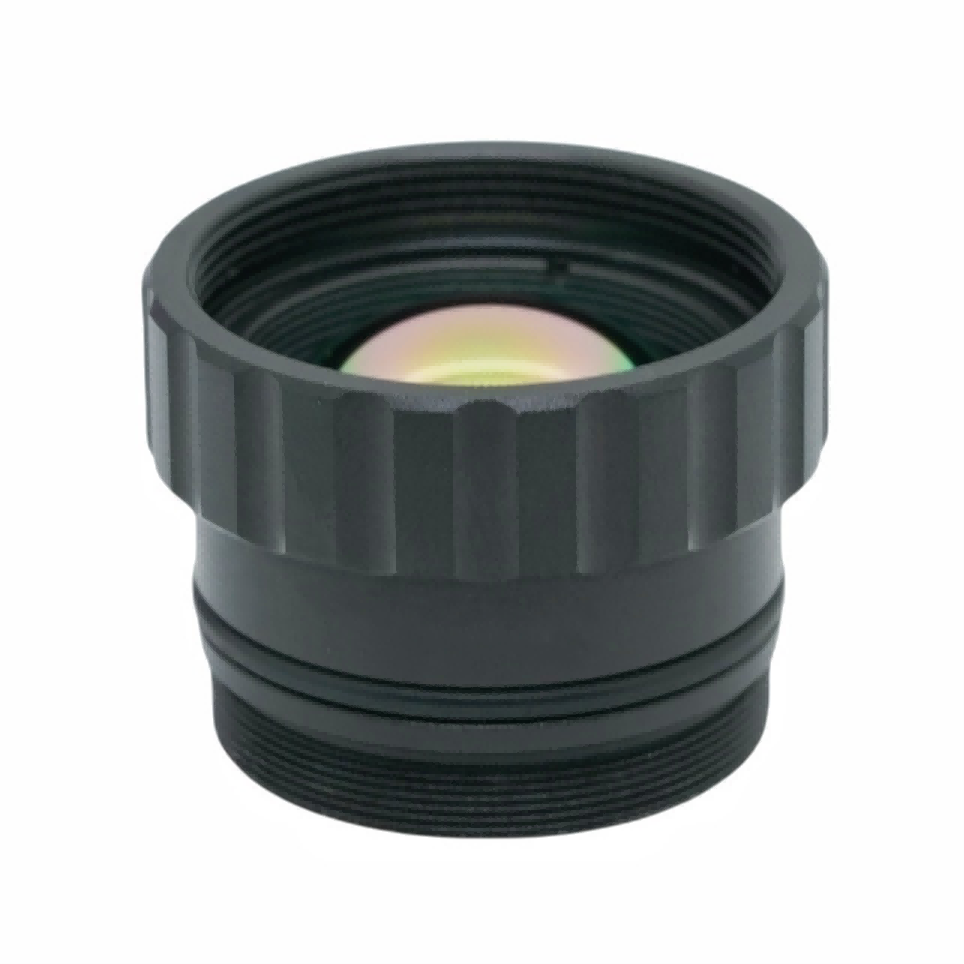

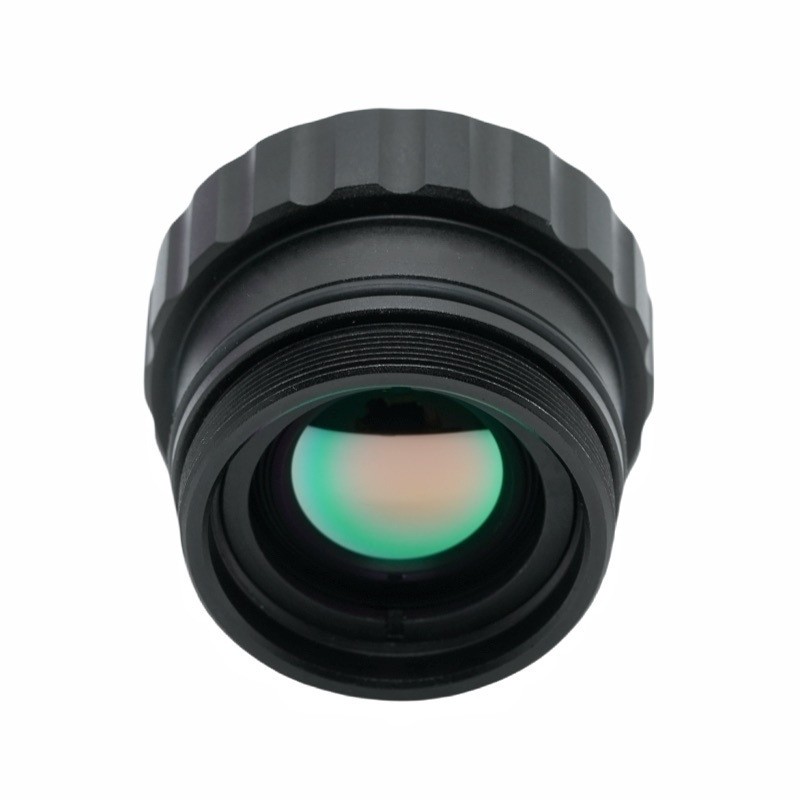

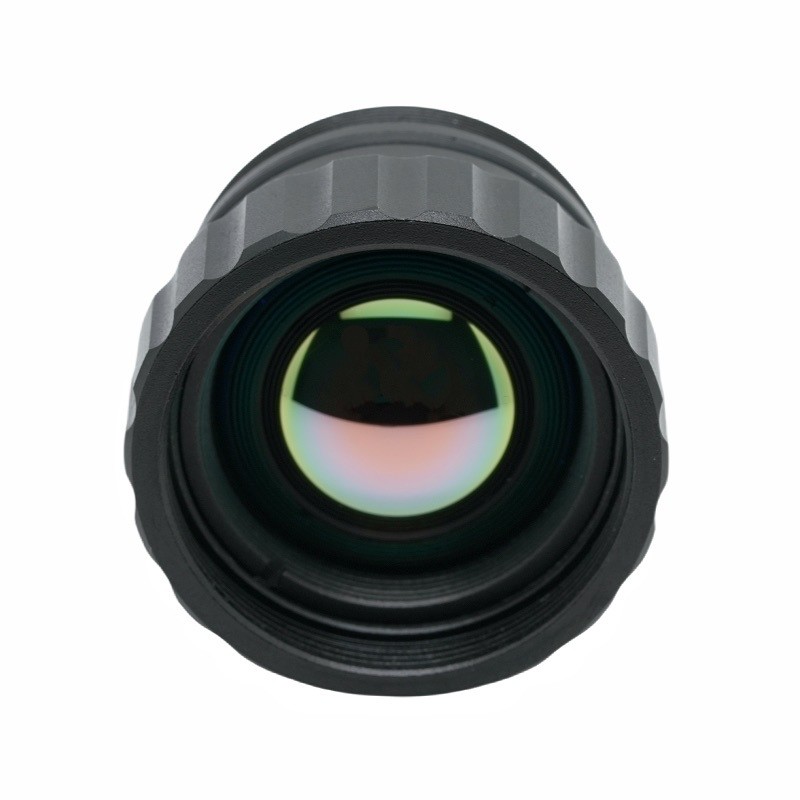

Mô tả sản phẩmỐng kính chụp ảnh nhiệt hồng ngoại sóng dài 19mm F1.0 M22 12um AR
ỐNG KÍNH BOSHI là nhà sản xuất, nhà cung cấp và xuất khẩu Ống kính M12 Tiêu chuẩn hàng đầu Trung Quốc. Tuân thủ việc theo đuổi chất lượng hoàn hảo của sản phẩm nên Ống kính M12 Tiêu chuẩn của chúng tôi đã được nhiều khách hàng hài lòng. Thiết kế tối ưu, nguyên liệu chất lượng, hiệu suất cao và giá cả cạnh tranh là những gì mọi khách hàng đều mong muốn và đó cũng là những gì chúng tôi có thể cung cấp cho bạn. Chúng tôi sẽ cung cấp cho bạn dịch vụ hậu mãi tốt nhất và giao hàng kịp thời.

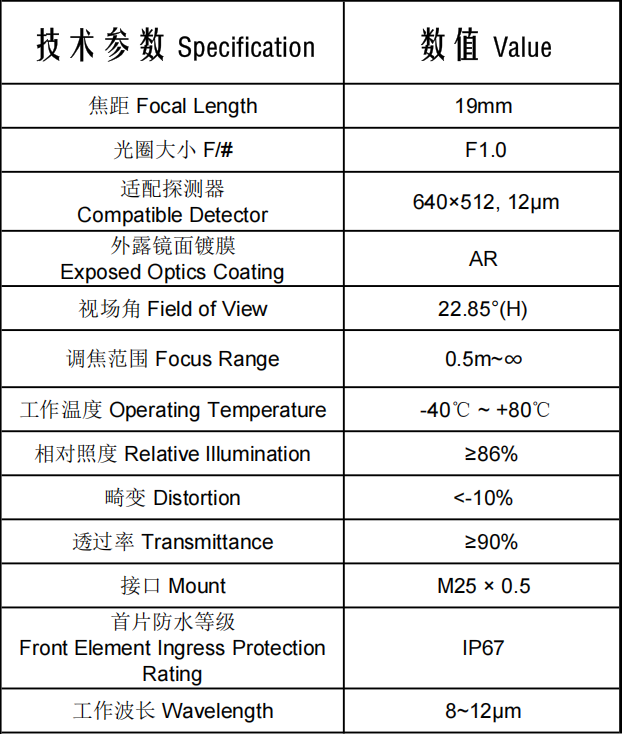

I. Giải thích chi tiết các thông số cốt lõi

1. Phân tích thông số chuyên sâu

1. Tiêu cự 19mm, khẩu độ cực lớn F1.0

F1.0 là khẩu độ lớn hiếm có trong số các ống kính LWIR, mang lại quang thông cao hơn nhiều so với các mẫu F1.4/F1.8 thông thường và cải thiện đáng kể tỷ lệ tín hiệu trên nhiễu cho các nguồn nhiệt mờ ở nhiệt độ thấp.

Tiêu cự dài 19mm thu hẹp trường nhìn và phóng đại các mục tiêu ở xa, chuyên dùng để đo và giám sát nhiệt độ ở khoảng cách xa chi tiết đòi hỏi khả năng nhận dạng chi tiết rõ ràng.

2. Bước sóng hoạt động: 8 ~ 12μm

Cửa sổ truyền khí quyển tiêu chuẩn cho tia hồng ngoại sóng dài, tương thích với lõi camera nhiệt vanadi oxit không được làm mát để chụp ảnh nhiệt & đo nhiệt độ cơ thể con người, thiết bị điện và máy móc.

3. Máy dò tương thích: 640 × 512, Độ phân giải pixel 12μm

Phù hợp với các lõi hồng ngoại không được làm mát công nghiệp chính thống của Guide, Hikvision, Dahua, Dali và các nhà sản xuất khác. Độ cao điểm ảnh 12μm giúp cân bằng độ phân giải hình ảnh và tổng chi phí thiết bị.

4. Trường nhìn ngang: 22,85°

Đặc điểm FOV hẹp: các mục tiêu xuất hiện lớn hơn ở khoảng cách quan sát bằng nhau, hiển thị các chi tiết nhiệt tinh tế từ xa. Được tối ưu hóa để giám sát từ xa tại một điểm cố định thay vì giám sát toàn cảnh trên diện rộng.

5. Phạm vi lấy nét: 0,5m ~ ∞

Khoảng cách lấy nét tối thiểu cực ngắn 0,5m cho phép kiểm tra cận cảnh các bộ phận nhỏ, trong khi lấy nét vô cực hỗ trợ tuần tra tầm xa, bao gồm cả kiểm tra nhiệt của từng bộ phận vi mô và kiểm tra từ xa trên diện rộng trong một ống kính.

2. Số liệu chất lượng hình ảnh cốt lõi

1.AR Lớp phủ chống phản chiếu trên quang học tiếp xúc + Độ truyền qua ≥90%

Lớp phủ chống phản chiếu tùy chỉnh được tối ưu hóa cho dải 8–12μm. Độ truyền qua toàn sóng ≥90% vượt trội so với mức trung bình của ngành là 70%~85%, tối đa hóa khả năng thu năng lượng hồng ngoại để phát hiện các điểm nhiệt mờ, với độ chói tối thiểu và hình ảnh bóng ma dưới ánh sáng mạnh.

2. Chiếu sáng tương đối ≥86%

Các góc hình ảnh giữ lại 86% độ sáng trung tâm với độ sáng giảm ở cạnh không đáng kể. Khung đồng nhất giúp loại bỏ lỗi đọc nhiệt độ ở các cạnh và tránh nhiễu đột biến do phần mềm buộc phải làm sáng các khu vực ngoại vi trong quá trình quét diện rộng.

3. Độ méo < -10%

Giá trị âm biểu thị độ méo của nòng, một sự cân bằng phổ biến đối với các ống kính hồng ngoại có FOV hẹp dài. Nó hy sinh tính tuyến tính hình học một chút để đạt được độ truyền qua vượt trội và độ chiếu sáng tương đối. Ống kính này được tối ưu hóa để phát hiện nhiệt độ và nhận dạng mục tiêu, không phải phép đo kích thước có độ chính xác cao.

3. Thiết kế môi trường & cơ khí

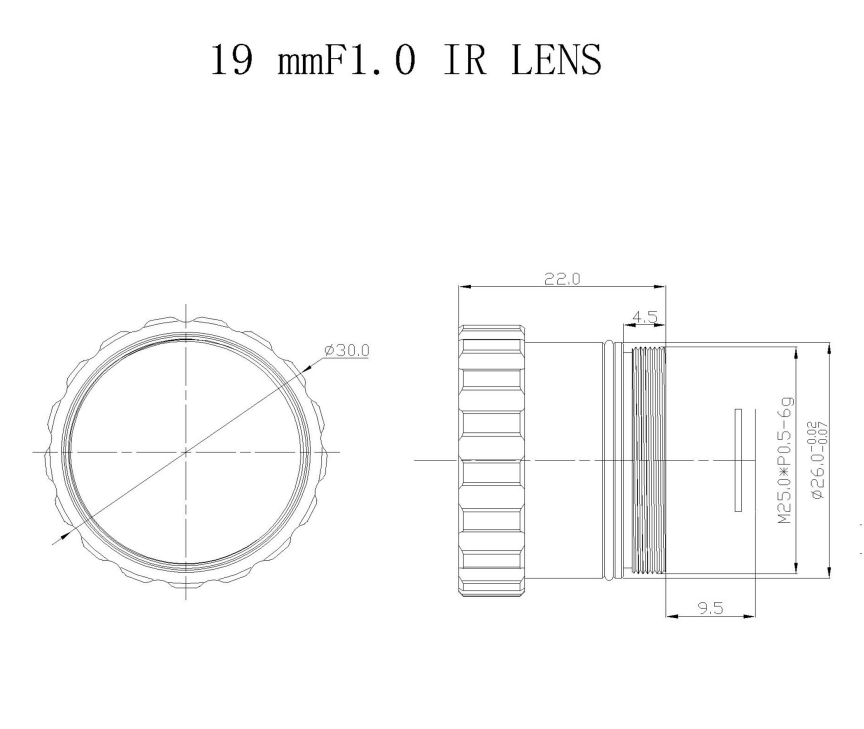

1.Núi: M25 × 0,5

Giao diện ren tiêu chuẩn dành riêng cho ống kính hồng ngoại lấy nét dài, mang đến khả năng tích hợp liền mạch với tất cả các lõi máy ảnh nhiệt sóng dài 640 pixel.

2. Xếp hạng bảo vệ chống xâm nhập của phần tử phía trước: IP67

Tích hợp bảo vệ chống bụi và chống thấm nước cho thành phần thấu kính phía trước. Nó có thể được triển khai ngoài trời mà không cần thêm cửa sổ bảo vệ, chống mưa và bão cát đồng thời đơn giản hóa thiết kế cấu trúc của các thiết bị ngoài trời.

3. Nhiệt độ hoạt động: -40oC ~ + 80oC

Phạm vi chịu nhiệt độ cực rộng bao gồm mùa đông lạnh giá phía Bắc, cái nóng oi ả của mùa hè và các xưởng công nghiệp có nhiệt độ cao. Nó duy trì tiêu điểm ổn định và lớp phủ nguyên vẹn mà không bị tách lớp hoặc mất nét dưới sự dao động nhiệt độ khắc nghiệt để hoạt động suốt cả năm.

II. Ưu điểm hiệu suất cốt lõi

Ưu điểm 1: Truyền ánh sáng hồng ngoại hàng đầu: Khẩu độ lớn F1.0 + Độ truyền cực cao ≥90%

Rất ít ống kính hồng ngoại tiêu cự dài có thông số kỹ thuật tương đương đạt được độ truyền qua 90%. Kết hợp với khẩu độ cực lớn F1.0, nó mang lại độ nhạy hàng đầu trong ngành để phát hiện các nguồn nhiệt mờ ở khoảng cách xa chẳng hạn như quá nhiệt dây nhỏ và tăng nhiệt độ thiết bị ẩn, với hình ảnh sắc nét về các mục tiêu nhiệt độ thấp.

Ưu điểm 2: Tính đồng nhất của khung vượt trội để đọc nhiệt độ ở cạnh chính xác

Độ chiếu sáng tương đối cực cao ≥86% giúp giảm thiểu sự suy giảm độ sáng ở các góc hình ảnh. Khi quét các mảng lớn thiết bị như tấm quang điện và tủ công tắc, giá trị nhiệt độ ở các cạnh khung vẫn nhất quán mà không có sai lệch rõ ràng.

Ưu điểm 3: Lấy nét ở phạm vi kép cho các tình huống chụp cận cảnh và khoảng cách xa

Khả năng lấy nét ở khoảng cách gần 0,5m cho phép kiểm tra nhiệt của bảng mạch, đầu nối dây và vòng bi nhỏ, trong khi lấy nét ở khoảng cách xa vô cực hỗ trợ tuần tra nhiều km. Một ống kính duy nhất đáp ứng cả việc kiểm tra thành phần vi mô chính xác và kiểm tra điểm cố định từ xa.

Ưu điểm 4: Độ bền ngoài trời trong mọi thời tiết & Ổn định nhiệt độ rộng

Lớp bảo vệ thấu kính phía trước IP67 kết hợp với nhiệt độ hoạt động rộng -40~+80oC cho phép triển khai trực tiếp trong các môi trường khắc nghiệt bao gồm hầm mỏ, trạm biến áp, vùng hoang dã và đường hầm mà không có nguy cơ trôi tiêu điểm hoặc bong tróc lớp phủ dưới nhiệt độ khắc nghiệt.

Ưu điểm 5: FOV hẹp tiêu cự dài để phóng đại các chi tiết ở khoảng cách xa

So với các ống kính 13mm ngắn hơn, tiêu cự 19mm và FOV hẹp 22,85° mang lại độ phóng đại mục tiêu cao hơn ở cùng khoảng cách, lý tưởng để xác định các khuyết tật nhiệt nhỏ bao gồm chất cách điện bị hỏng, dây bị đứt và các điểm nóng của thiết bị tinh vi từ xa.

III. Trường ứng dụng mục tiêu

1.Kiểm tra lưới điện (Ứng dụng chính)

·Đo nhiệt độ ở khoảng cách xa cho đường dây và cột điện cao thế: Tiêu cự dài 19mm phóng to chất cách điện và mối nối dây cách xa hàng nghìn mét, trong khi độ truyền qua cao F1.0 ghi lại các khuyết tật quá nhiệt mờ. Cấp bảo vệ IP67 và khả năng chịu nhiệt độ rộng thích ứng với các trạm biến áp ngoài trời miền núi.

·Phát hiện điểm nóng của bảng PV: Độ chiếu sáng tương đối cao đảm bảo đọc nhiệt độ chính xác trên các cạnh của bảng và độ truyền qua ≥90% phát hiện các điểm nóng yếu của pin.

·Kiểm tra nhiệt chính xác của thiết bị đóng cắt và máy biến áp điện áp cao: tiêu cự tối thiểu 0,5m hỗ trợ quét cận cảnh các điểm bất thường về nhiệt độ ẩn trên các bộ phận điện nhỏ gọn.

2. Bảo trì dự đoán cho thiết bị công nghiệp chính xác

·Giám sát từ xa động cơ, vòng bi và máy luyện kim: Chịu được nhiệt độ môi trường xung quanh lên tới +80oC để quét toàn bộ dây chuyền sản xuất từ ​​xa và cảnh báo trước các sự cố quá nhiệt.

·Kiểm tra linh kiện điện tử & tủ pin lưu trữ năng lượng: lấy nét macro 0,5m xác định chính xác những bất thường về nhiệt khó phát hiện trên bảng mạch và tế bào pin.

·Tuần tra rò rỉ nhiệt cho đường ống hóa chất và bể chứa đường dài: Quét từ xa toàn bộ tuyến đường ống để phát hiện các hư hỏng cách nhiệt nhỏ và các điểm thất thoát nhiệt.

3. An ninh ngoài trời và giám sát biên giới tầm xa

·Cảnh báo sớm chu vi điểm cố định cho các mỏ dầu, mỏ và khu công nghiệp: FOV hẹp khóa vào các ngọn đồi và tường ranh giới ở xa để phát hiện người và phương tiện xâm nhập bằng dấu hiệu nhiệt của chúng.

·Tầm nhìn ban đêm trong mọi thời tiết dành cho phòng thủ biên giới và ven biển: Khả năng chịu nhiệt độ thấp -40°C phù hợp với vùng hoang dã lạnh giá và mức bảo vệ IP67 mang lại hình ảnh ổn định trong điều kiện mưa, tuyết và bão cát.

4. Giám sát hồng ngoại gắn trên xe và vận chuyển đường sắt

·Kiểm tra nhiệt khoảng cách xa của dây tiếp xúc đường sắt tốc độ cao: Tiêu cự dài phóng to các dây cáp trên cao để phát hiện hiện tượng quá nhiệt trên đường dây tiếp xúc và phần cứng định vị; thấu kính phía trước chống sương mù và bụi từ môi trường đường hầm mà không bị mờ.

·Kiểm tra nhiệt độ từ xa của đường ray và ốc vít bằng thép, cùng với hỗ trợ tầm nhìn ban đêm tiêu cự dài cho các hệ thống trên tàu.

5. Phòng chống cháy rừng và giám sát tài nguyên thiên nhiên

Giám sát cháy rừng thông qua các thiết bị pan-tilt trên mặt đất hoặc UAV: ​​Xác định sớm các đám cháy âm ỉ ẩn trong rừng cách đó vài km. Độ truyền qua cao thu giữ các nguồn lửa nhiệt độ thấp mờ nhạt để cảnh báo sớm cháy rừng nâng cao.

6. Kiểm tra khẩn cấp thiết bị đặc biệt

Quan sát nhiệt từ xa các hiện trường vụ cháy, sàng lọc nguy cơ nhiệt độ cao tiềm ẩn trong các nhà kho lớn và giám sát nhiệt từ xa của máy móc hạng nặng ở cảng.

IV. Giải thích về sự đánh đổi sản phẩm (Lưu ý giới hạn)

Độ biến dạng nòng đáng kể (<-10%) khiến ống kính này không phù hợp với các ứng dụng yêu cầu đo kích thước hoặc lập bản đồ hình học có độ chính xác cao. Thiết kế quang học của nó ưu tiên độ truyền qua, độ đồng đều của cạnh và độ nhạy phát hiện nhiệt độ ở khoảng cách xa, được tối ưu hóa hoàn toàn cho các tình huống đo nhiệt và nhận dạng mục tiêu.
