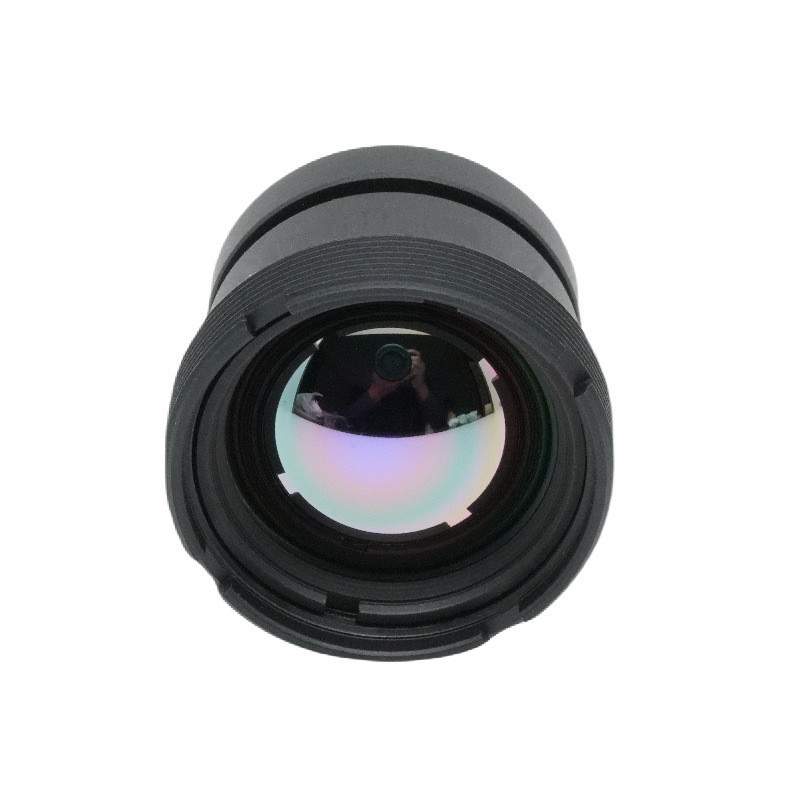

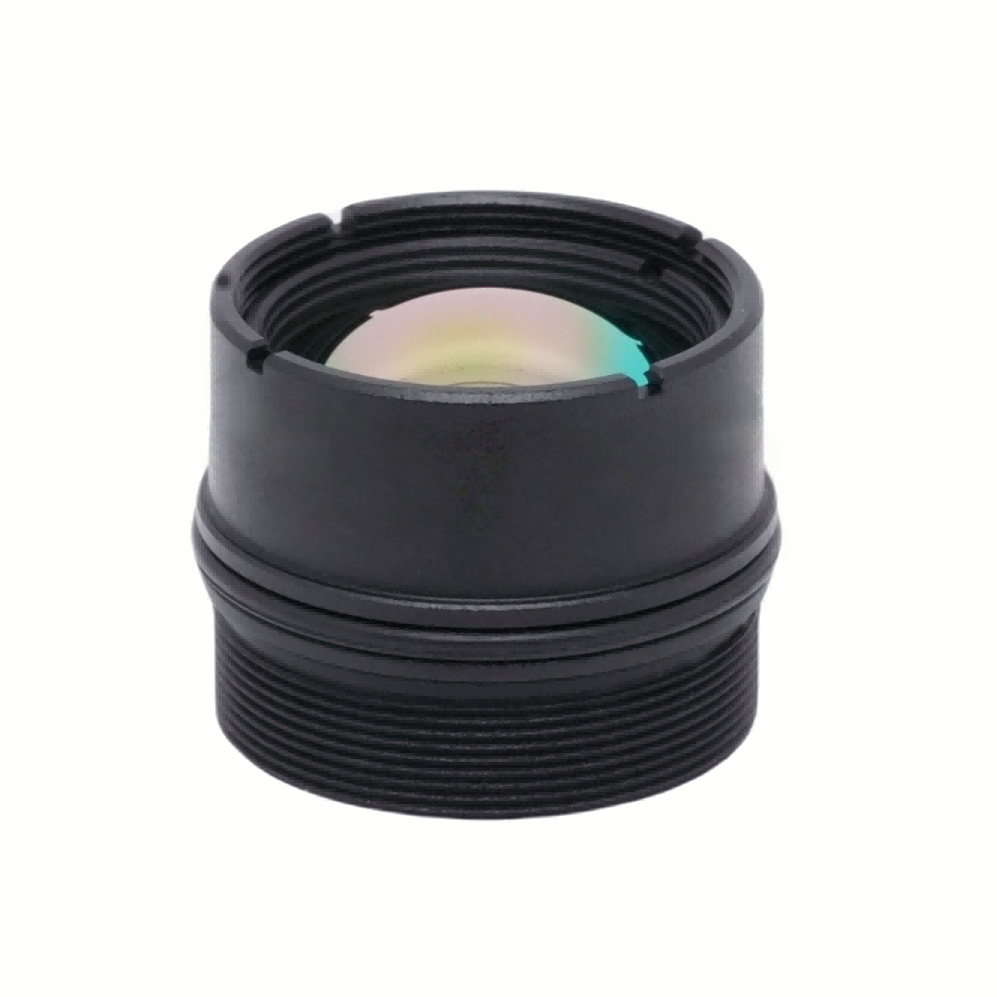

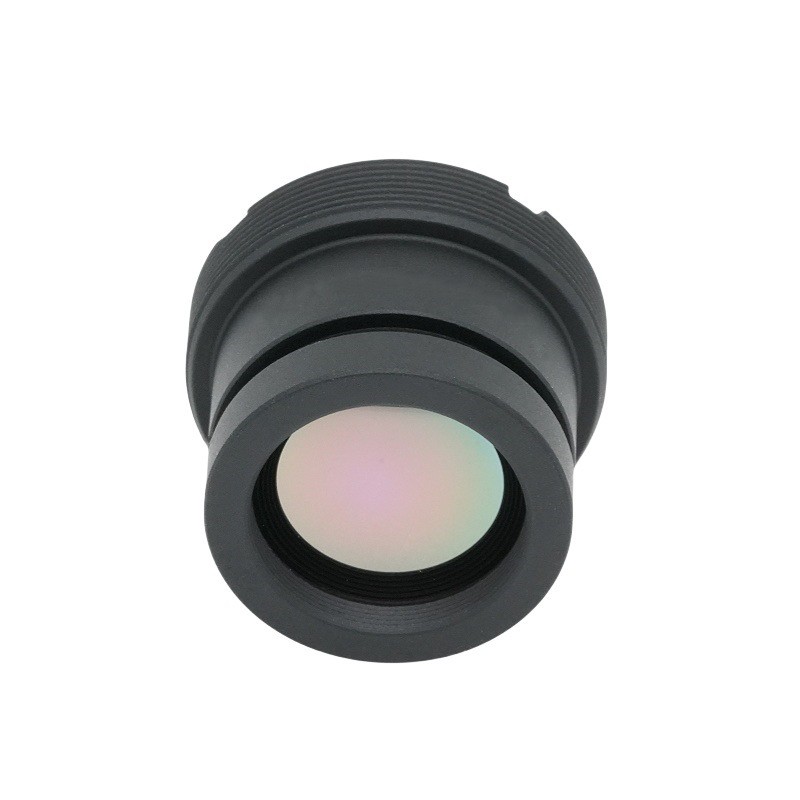

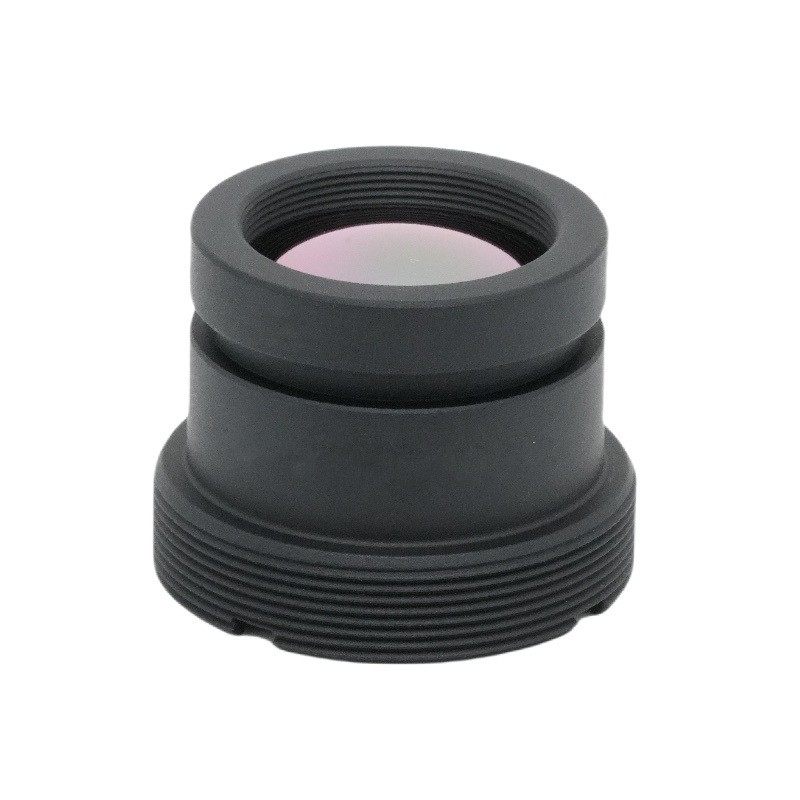

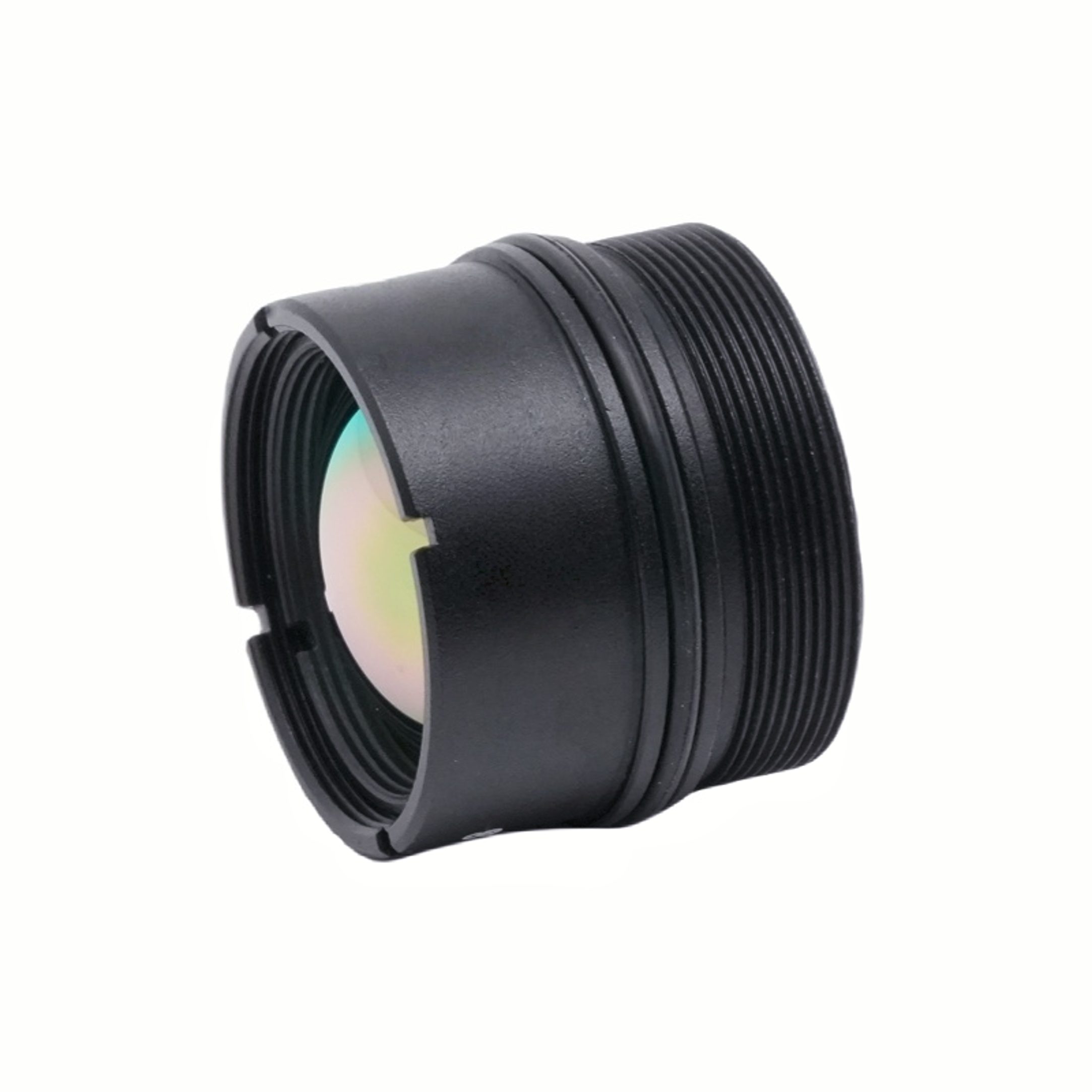

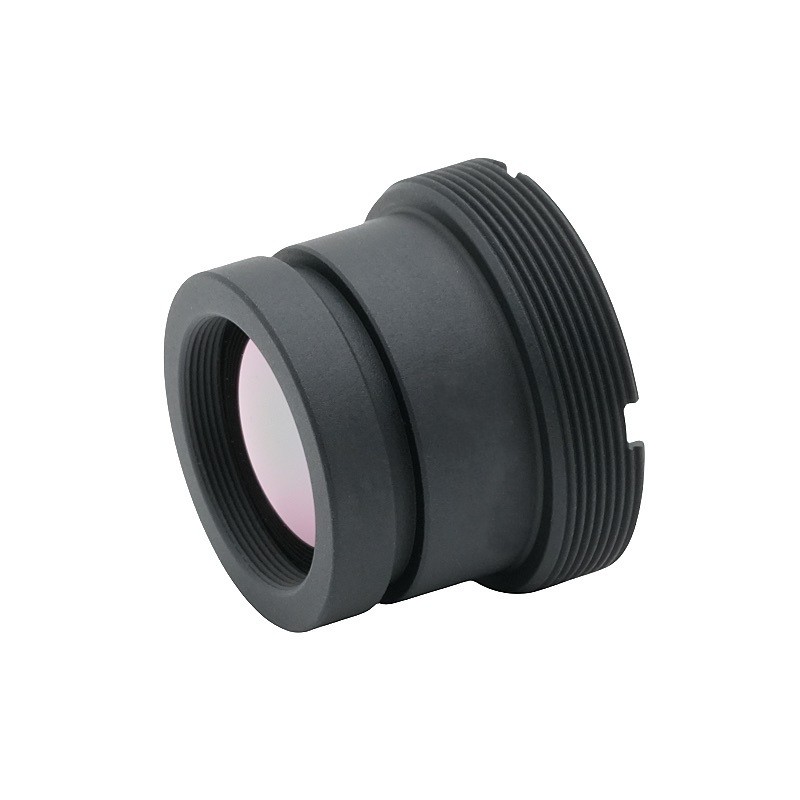

Mô tả sản phẩmỐng kính chụp ảnh nhiệt hồng ngoại sóng dài 13mm F1.0 M22 12um HD
ỐNG KÍNH BOSHI là nhà sản xuất, nhà cung cấp và xuất khẩu Ống kính M12 Tiêu chuẩn hàng đầu Trung Quốc. Tuân thủ việc theo đuổi chất lượng hoàn hảo của sản phẩm nên Ống kính M12 Tiêu chuẩn của chúng tôi đã được nhiều khách hàng hài lòng. Thiết kế tối ưu, nguyên liệu chất lượng, hiệu suất cao và giá cả cạnh tranh là những gì mọi khách hàng đều mong muốn và đó cũng là những gì chúng tôi có thể cung cấp cho bạn. Chúng tôi sẽ cung cấp cho bạn dịch vụ hậu mãi tốt nhất và giao hàng kịp thời.

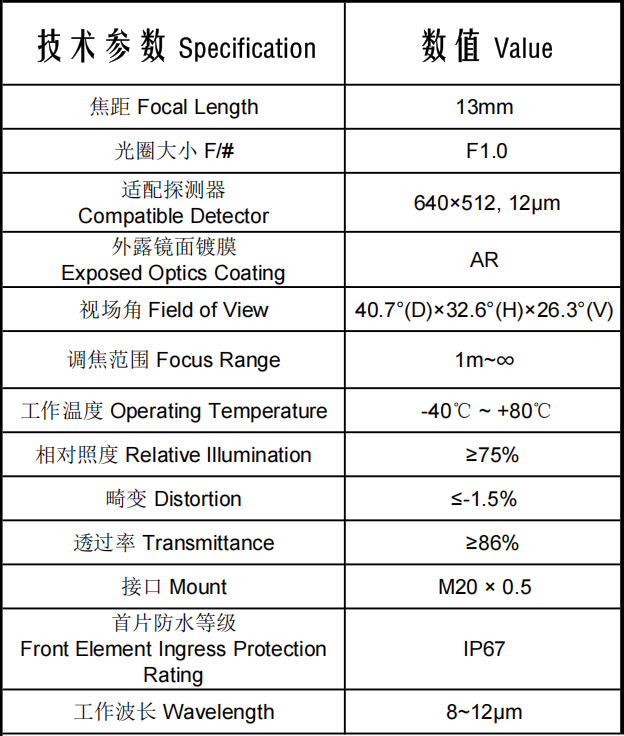

I. Giải thích chi tiết các thông số cốt lõi

1. Thông số quang học lõi

1. Tiêu cự 13mm, khẩu độ lớn F1.0

F1.0 thể hiện khẩu độ truyền ánh sáng cực lớn trong số các ống kính hồng ngoại, với quang thông cao hơn nhiều so với ống kính hồng ngoại F1.4/F1.8 thông thường. Trong điều kiện bức xạ hồng ngoại nhiệt bằng nhau, cường độ tín hiệu mà máy dò nhận được được cải thiện đáng kể, mang lại tỷ lệ tín hiệu trên tạp âm tốt hơn đáng kể cho các nguồn nhiệt yếu ở nhiệt độ thấp và hình ảnh mục tiêu ở khoảng cách xa.

Tiêu cự trung bình 13mm cân bằng phạm vi bao phủ trường nhìn và khả năng nhận dạng ở khoảng cách xa, tạo ra sự dung hòa giữa giám sát góc rộng và đo và phát hiện nhiệt độ từ khoảng cách trung bình đến dài.

2. Bước sóng hoạt động: 8 ~ 12μm

Đây là cửa sổ truyền khí quyển hồng ngoại sóng dài (LWIR) tiêu chuẩn, tương thích với máy dò hồng ngoại vanadi oxit không được làm mát, dải sóng phổ quát để theo dõi cơ thể con người, đo nhiệt độ thiết bị và bảo mật hình ảnh nhiệt ngoài trời.

3. Máy dò tương thích: 640 × 512, Độ phân giải pixel 12μm

Phù hợp với lõi camera hồng ngoại không được làm mát 640 pixel chính thống (thông số kỹ thuật chung cho Hikvision, Dahua, Hồng ngoại dẫn hướng, Hồng ngoại Dali, v.v.). Khoảng cách pixel 12μm là kích thước pixel tiêu chuẩn cho các hệ thống hồng ngoại công nghiệp và an ninh, mang lại độ phân giải hình ảnh vừa phải với chi phí thiết bị tổng thể có thể kiểm soát được.

4. Trường nhìn: 40,7°(Chéo) × 32,6°(Ngang) × 26,3°(Dọc)

Trường nhìn hẹp trung bình với khả năng ứng dụng linh hoạt:

·FOV ngang 32,6° phù hợp với các tình huống kiểm tra tuyến tính như đường bộ, khu nhà máy và đường biên giới;

·FOV dọc 26,3° bao gồm các cảnh có chênh lệch độ cao lớn, bao gồm cầu cạn, khu vực miền núi và sân ga;

·Không bị suy giảm viền nghiêm trọng thường gặp ở ống kính góc cực rộng, cân bằng phạm vi xem và tính đồng nhất của hình ảnh.

5. Phạm vi lấy nét: 1m ~ ∞

Hỗ trợ đo nhiệt độ ở cự ly gần cho thiết bị ở khoảng cách 1m và quan sát nhiệt từ khoảng cách xa của các nguồn nhiệt cách xa hàng nghìn mét, cho phép thực hiện hai chức năng kiểm tra thiết bị ở cự ly ngắn và giám sát an ninh ở khoảng cách xa chỉ bằng một ống kính.

2. Chỉ báo chất lượng hình ảnh

1.AR Lớp phủ chống phản chiếu trên quang học tiếp xúc

Lớp phủ chống phản xạ hồng ngoại chuyên dụng cho dải sóng 8–12μm giúp giảm phản xạ ánh sáng lạc trên bề mặt thấu kính. Kết hợp với độ truyền qua tổng thể ≥86%, nó tối đa hóa việc thu năng lượng hồng ngoại và triệt tiêu hình ảnh bóng ma và ánh sáng chói, mang lại hình ảnh rõ nét trong điều kiện ánh sáng mạnh ở nhiệt độ cao.

2. Độ truyền qua ≥86% (Dải sóng đầy đủ 8 ~ 12μm)

Đây là tiêu chuẩn hiệu suất tuyệt vời dành cho ống kính hồng ngoại, vì ống kính hồng ngoại thông thường thường chỉ đạt được độ truyền qua 70%~80%. Độ truyền qua cao giúp khuếch đại các ưu điểm của khẩu độ lớn F1.0, giúp việc xác định các nguồn nhiệt ở nhiệt độ thấp yếu (ví dụ: rò rỉ điện, thất thoát nhiệt trong đường ống) trở nên dễ dàng hơn nhiều.

3. Chiếu sáng tương đối ≥75%

Độ sáng ở 4 góc của khung hình duy trì không dưới 75% độ sáng trung tâm, loại bỏ hiện tượng tối rõ rệt ở các cạnh trong quá trình giám sát toàn cảnh diện rộng. Không cần phải làm sáng cạnh phần mềm quá mức (có thể gây ra nhiễu quá mức).

4. Độ méo ≤-1,5%

Giá trị âm biểu thị độ méo thùng nhẹ với khả năng kiểm soát độ méo vượt trội. Các đường thẳng trong cảnh hầu như không bị cong, loại bỏ các lỗi đo kích thước hoặc nhiệt độ do biến dạng quang học gây ra — lý tưởng cho các tình huống công nghiệp yêu cầu đọc nhiệt độ và tính toán kích thước chính xác.

3. Khả năng thích ứng cơ học & môi trường

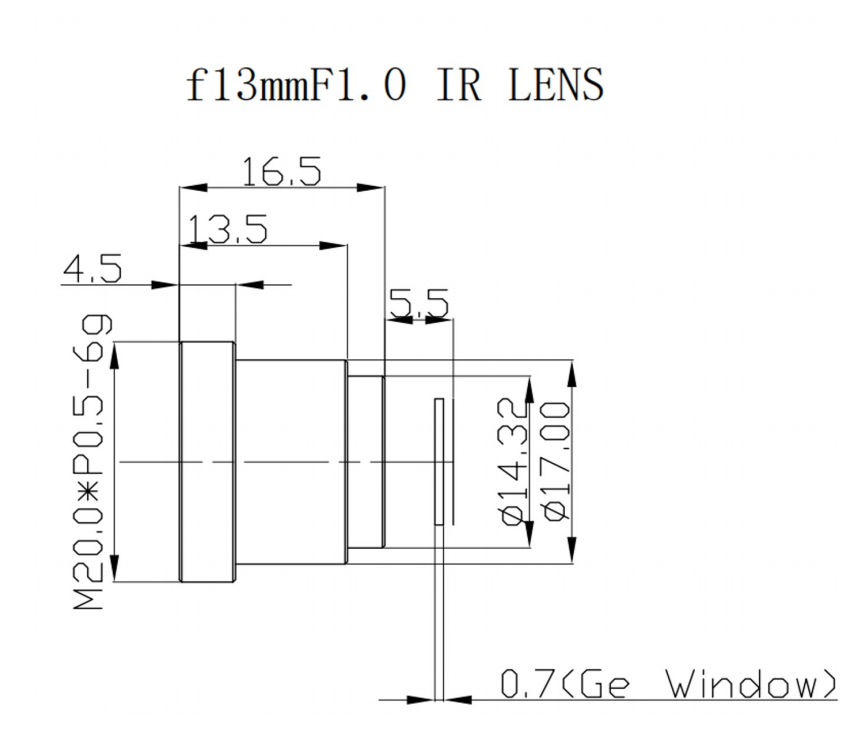

1.Núi: M20 × 0,5

Giao diện ren phổ quát tiêu chuẩn dành cho ngành hồng ngoại, tương thích trực tiếp với hầu hết các lõi camera hồng ngoại không được làm mát 640 phổ biến trên thị trường, mang lại khả năng tương thích mạnh mẽ và chi phí thay thế/tích hợp thấp.

2. Xếp hạng bảo vệ chống xâm nhập của phần tử phía trước: IP67

Thành phần thấu kính phía trước có khả năng chống bụi và chống thấm nước, cho phép triển khai trực tiếp ngoài trời mà không cần vỏ bảo vệ bổ sung. Nó chống lại các tia mưa ngắn hạn, bụi cát và môi trường ẩm ướt, giúp đơn giản hóa đáng kể thiết kế kết cấu của thiết bị hoàn chỉnh ngoài trời.

3. Nhiệt độ hoạt động: -40oC ~ + 80oC

Phạm vi chịu nhiệt độ cực rộng bao gồm mùa đông lạnh giá phía bắc, mùa hè thiêu đốt phía nam và các xưởng công nghiệp/khu vực ngoại vi luyện kim có nhiệt độ cao. Quang học, vành và lớp phủ của ống kính tránh bị phân tách, biến dạng và dịch chuyển tiêu cự ở nhiệt độ cực cao/thấp để hoạt động ổn định suốt ngày đêm.

II. Tóm tắt các ưu điểm về hiệu suất cốt lõi

Ưu điểm 1: Khả năng phát hiện hồng ngoại nhiệt độ cực thấp (Khẩu độ lớn F1.0 + Độ truyền qua cao 86%)

Rất ít ống kính có cùng tiêu cự sử dụng khẩu độ truyền ánh sáng F1.0. Được kết hợp với lớp phủ AR có khả năng truyền dẫn cao, khả năng nhận dạng của nó đối với các nguồn nhiệt yếu ở nhiệt độ thấp vượt xa các ống kính F1.4 thông thường. Nó ghi lại rõ ràng các điểm nóng nhỏ ở khoảng cách xa, rò rỉ nhiệt trong đường ống ngầm và mức tăng nhiệt độ nhỏ trong thiết bị điện, giúp tăng độ chính xác của phép đo nhiệt độ và độ nhạy cảnh báo.

Ưu điểm 2: Hình ảnh đồng đều & độ biến dạng thấp, phù hợp cho cả giám sát và đo nhiệt độ chính xác

Độ chiếu sáng tương đối của cạnh ≥75% giải quyết được khuyết điểm "bốn góc tối" phổ biến của ống kính hồng ngoại góc rộng. Độ méo được kiểm soát trong phạm vi 1,5% đảm bảo độ trung thực hình học của hình ảnh. Không xảy ra sai số đọc nhiệt độ do biến dạng quang học gây ra trong quá trình đo nhiệt độ công nghiệp, kiểm tra lỗi nguồn điện và phát hiện nhiệt vận chuyển đường sắt — ​​hoàn hảo cho các ứng dụng kiểm tra định lượng.

Ưu điểm 3: Triển khai ngoài trời trong mọi thời tiết với khả năng bảo vệ đơn giản và hiệu suất nhiệt độ rộng ổn định

Bảo vệ thấu kính phía trước IP67 cộng với phạm vi nhiệt độ rộng -40~80oC hỗ trợ lắp đặt trực tiếp ở các cánh đồng mở, trạm biến áp, hầm mỏ và đường cao tốc mà không cần vỏ chống nước tùy chỉnh. Không xảy ra hiện tượng trôi tập trung hoặc hư hỏng lớp phủ ở nhiệt độ khắc nghiệt, giúp cắt giảm chi phí tích hợp thiết bị tổng thể và tỷ lệ hư hỏng.

Ưu điểm 4: Tính linh hoạt cao, tương thích với lõi camera hồng ngoại 640 chính thống

Định dạng 12μm 640×512 là thông số kỹ thuật phổ biến nhất cho máy dò hồng ngoại không được làm mát. Giá đỡ ren tiêu chuẩn M20×0,5 cho phép tích hợp hàng loạt nhờ tính năng bảo mật, đo nhiệt độ công nghiệp và các nhà sản xuất thiết bị hồng ngoại gắn trên xe phù hợp với chuỗi cung ứng hoàn thiện.

Ưu điểm 5: Tích hợp lấy nét tầm gần và tầm xa

Lấy nét liên tục từ khoảng cách gần 1m đến vô cực cho phép một ống kính duy nhất đáp ứng hai tình huống: kiểm tra thiết bị tầm ngắn (tủ công tắc, động cơ) và giám sát an ninh đường dài (đường biên giới, chu vi nhà máy). Nó làm giảm sự đa dạng của hàng tồn kho bằng cách loại bỏ nhu cầu dự trữ các ống kính có độ dài tiêu cự khác nhau.

III. Các trường ứng dụng được phân đoạn

1. Công nghiệp năng lượng & năng lượng (Kịch bản ứng dụng cốt lõi)

·Đo nhiệt độ hồng ngoại cho các trạm biến áp và phòng phân phối điện: Ghi lại sự tăng nhiệt độ tinh tế trên các đầu nối, thanh cái và cầu dao; độ biến dạng thấp đảm bảo kết quả đo nhiệt độ chính xác; Bảo vệ IP67 thích ứng với môi trường trạm biến áp ngoài trời.

·Kiểm tra đường dây và cột điện từ xa: Tiêu cự 13mm kết hợp với khẩu độ lớn F1.0 xác định đứt dây và khuyết tật làm nóng chất cách điện cách xa hàng nghìn mét; khả năng chịu nhiệt độ rộng thích ứng với sự biến động nhiệt độ hoang dã trên đồng ruộng.

·Phát hiện điểm nóng cho các nhà máy quang điện: Độ truyền qua cao xác định các điểm nóng mờ trên tấm PV, trong khi độ chiếu sáng tương đối đồng đều mang lại hình ảnh không có bóng của toàn bộ mảng PV.

2. An ninh ngoài trời & Giám sát biên giới

·Cảnh báo sớm xâm nhập vào các khu nhà máy, mỏ dầu, hầm mỏ: Dải sóng 8–12μm xuyên qua bóng tối hoàn toàn và sương mù mỏng; khẩu độ F1.0 thu được bức xạ hồng ngoại yếu của cơ thể con người và FOV ngang 32,6° phù hợp với bố cục chu vi tường tuyến tính.

·Tầm nhìn ban đêm trong mọi thời tiết dành cho biên giới và phòng thủ ven biển: Khả năng chịu nhiệt độ thấp -40oC thích ứng với khí hậu lạnh giá phía bắc và xếp hạng IP67 chịu được mưa, tuyết và bão cát để xác định nguồn nhiệt của con người và phương tiện ở khoảng cách xa.

·Cảnh báo cháy hình ảnh nhiệt & đo tốc độ cho đường cao tốc và đường hầm: Độ biến dạng thấp đảm bảo tính toán chính xác kích thước và vị trí của xe, đồng thời thấu kính chống sương mù và bụi trong môi trường đường hầm ẩm ướt mà không bị sương mù.

3. Bảo trì dự đoán cho thiết bị công nghiệp

·Giám sát thiết bị trong xưởng luyện kim & luyện kim nhiệt độ cao: Chịu được nhiệt độ môi trường xung quanh lên tới +80oC để phát hiện các lỗi quá nhiệt trên lò cao, vòng bi băng tải và động cơ.

·Kiểm tra rò rỉ nhiệt cho đường ống hóa chất & bể chứa: Hỗ trợ quét thiết bị ở khoảng cách gần 1m và sàng lọc toàn bộ đường ống ở khoảng cách xa; độ truyền qua cao thu giữ các điểm rò rỉ nhiệt nhỏ.

·Phát hiện kiểm soát nhiệt độ cho phòng máy chủ trung tâm dữ liệu & tủ lưu trữ năng lượng: Xác định mức tăng nhiệt độ bất thường trong bộ pin và máy chủ để cảnh báo sớm nguy cơ hỏa hoạn.

4. Hệ thống hồng ngoại gắn trên xe và vận chuyển đường sắt

·Giám sát hồng ngoại trên tàu đối với tàu cao tốc và tàu điện ngầm: Phát hiện hiện tượng quá nhiệt trên các chốt ray và hệ thống phanh tàu; Khả năng chịu nhiệt độ rộng thích ứng với sự thay đổi nhiệt độ ngoài trời theo mùa và xếp hạng IP67 chống lại sương mù và bụi nước trong đường hầm.

·Hỗ trợ lái xe tầm nhìn ban đêm cho xe: Xác định người đi bộ và nguồn nhiệt động vật sau khi trời tối; FOV trung bình cân bằng khả năng phát hiện phía trước khoảng cách xa và phạm vi bao phủ bên đường.

5. Phòng chống cháy rừng và kiểm tra tài nguyên thiên nhiên

Giám sát cháy rừng bằng máy bay không người lái hoặc máy bay nghiêng trên mặt đất: Xác định các nguồn lửa ẩn sâu trong rừng từ khoảng cách xa; khả năng phát hiện nguồn nhiệt yếu của nó phát hiện các đám cháy âm ỉ sớm trước ngọn lửa đang bùng phát, với thiết kế chịu nhiệt độ và chống nước ngoài trời thích ứng với khí hậu miền núi phức tạp.

6. Sàng lọc nhiệt độ dân dụng & Cứu hộ khẩn cấp

·Sàng lọc nhiệt độ nhân viên tại các nhà máy và bến cảng: Chiếu sáng đồng đều đảm bảo đo nhiệt độ đồng thời cho nhiều người không có lỗi ở các cạnh khung và hoạt động ngoài trời trong mọi thời tiết tránh được nhiễu từ nắng và mưa.

·Tìm kiếm & cứu hộ lính cứu hỏa: Xâm nhập làn khói dày đặc để xác định vị trí nạn nhân bị mắc kẹt; khoảng cách lấy nét ngắn hỗ trợ tìm kiếm trong không gian hạn chế trong nhà, trong khi chế độ tầm xa quét toàn bộ địa điểm cháy.

IV. Lợi thế khác biệt so với sản phẩm của đối thủ cạnh tranh

So với ống kính hồng ngoại sóng dài 13mm F1.4/F1.8 thông thường có cùng tiêu cự, sản phẩm này mang đến những điểm khác biệt chính:

·Khả năng truyền ánh sáng tăng gấp đôi để có độ nhạy cao hơn với các nguồn nhiệt ở nhiệt độ thấp;

·Tích hợp bảo vệ ống kính phía trước IP67 giúp đơn giản hóa thiết kế cấu trúc thiết bị hoàn chỉnh;

·Độ biến dạng thấp hơn và độ chiếu sáng tương đối ở cạnh cao hơn để mang lại độ tin cậy vượt trội trong các tình huống đo nhiệt độ chuyên nghiệp;

·Hiệu suất ổn định trong toàn bộ phạm vi nhiệt độ -40~80oC với khả năng thích ứng mạnh mẽ hơn với các môi trường khắc nghiệt.
